小型圆柱式简易电气柜体结构设计

　　这款圆柱形态的电气柜体，最初是针对狭小安装空间的分布式电气布线场景做的适配设计，区别于常规方正的电气柜体，圆柱外形没有突出的棱角，在人员通行频繁的车间边角、设备旁侧立柱区域安装时，不会出现磕碰剐蹭的问题，尤其适合老厂房改造时新增电气回路的布设场景——这类场景往往没有预留方正的柜体安装位，多是立柱旁、墙角的弧形空余空间，圆柱结构能最大化利用边角区域的安装空间，不会像方正柜体那样浪费转角处的无效面积。从功能层面看，这款柜体的内部腔体为整圆贯通式结构，底部预留了标准的线缆穿装孔位，可直接适配市面常见的格兰头规格，进线方向支持底部、侧部两种走线方式，能根据现场布线的走向灵活调整开孔位置，不需要额外做转接结构。

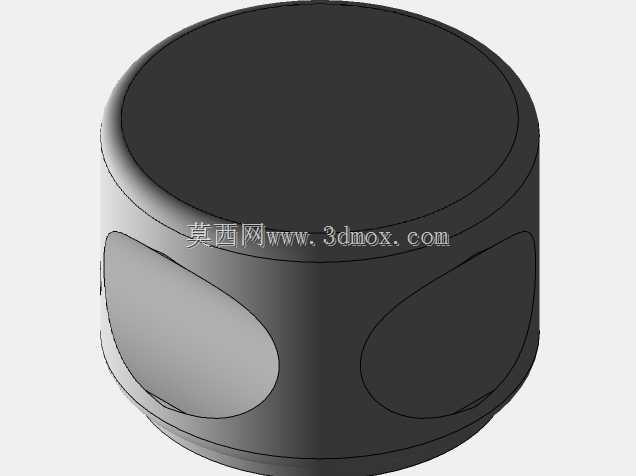

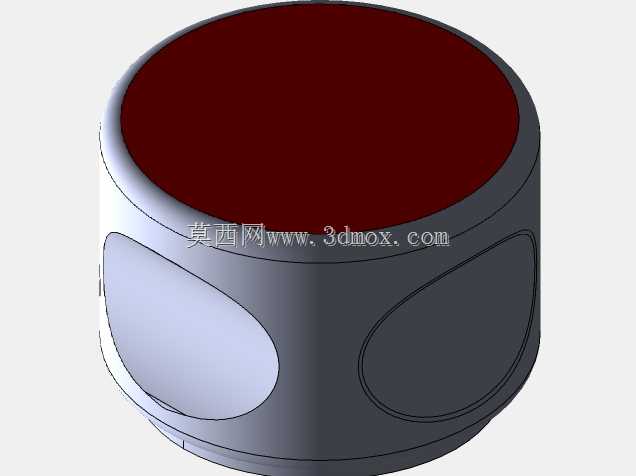

　　腔体内部预留了三层安装导轨的固定位，可直接卡装标准的DIN导轨，用来布置小型断路器、接线端子、小型继电器这类低压电气元件，单柜可承载的回路数在8-12路之间，完全满足单台小型设备的配电、信号中转需求。设计阶段特意做了曲面的凹陷式操作区，就是图上看到的两个椭圆形内凹区域，其中一侧的内凹区预留了操作面板的安装位，可嵌入安装按钮、指示灯、小型数显表这类操作元件，内凹的结构能对操作元件形成自然防护，避免车间内搬运物料时误碰按钮，也能减少落尘在操作面板表面的堆积；另一侧的内凹区则是维护开启位，采用卡扣卡扣式快开结构，不需要额外工具就能打开侧盖完成内部接线、元件更换的操作，相比常规螺栓固定的柜门，日常维护的效率能提升不少。外形尺寸上，

　　这款柜体的整体直径控制在280mm，整体高度320mm，安装时底部采用法兰盘固定，法兰盘上均匀分布4个M8的安装孔，孔位中心圆直径为240mm，不管是固定在水泥地面还是金属支架上，都不需要做特殊的转接件，安装边界的预留要求很低，只需要在安装位置周边留出100mm的操作空间就能完成日常维护，不需要像方正柜体那样预留柜门全开的回转空间，对狭小场景的适配性很强。外壳的壁厚设计为2.5mm，采用一体折弯焊接后打磨成型的工艺，曲面部分做了圆弧过渡，没有应力集中的尖角位置，结构强度上能承受100N的侧面冲击力不会出现变形，防护等级可达到IP54，能适应车间内多粉尘、偶尔有溅水的使用环境。在做三维建模的时候，特意把内部的导轨安装位、穿线孔位、

　　卡扣配合结构都做了全参数化设计，调整直径、高度参数的时候，所有配合结构的尺寸都会同步更新，比如如果需要扩容增加回路数，只需要调整整体高度参数，导轨安装位的间距、侧盖的配合尺寸都会自动匹配，不需要重新逐个绘制特征，能大幅缩短同系列不同规格柜体的设计周期。另外这款柜体的顶部做了微弧的凸起设计，不是完全的平面，这样车间顶部如果有凝露滴落的话，水珠会顺着圆弧面流到柜体侧面再落下，不会在顶部积水流到柜体的接缝位置，能有效提升长期使用的防护可靠性，避免凝露渗入内部造成电气元件短路。实际应用中，这类小型圆柱电气柜除了车间分布式配电，还可以用在户外小型设备的就近配电场景，比如园区的景观照明回路、小型输送线的本地控制箱，因为外形没有尖锐棱角，在公共区域安装也能降低人员磕碰受伤的风险，相比常规的方型箱体，视觉上也更协调，不会显得过于突兀。建模过程中对卡扣的配合间隙做了精准的控制，侧盖和主体的配合间隙控制在0.3mm，既保证开合顺畅，又不会因为间隙过大导致粉尘、溅水进入内部，所有的安装孔位都做了沉头设计，固定螺栓安装后不会突出柜体表面，进一步减少了积尘和剐蹭的隐患。
