剪叉式液压升降作业支撑装置结构

　　该装置采用剪叉式铰接臂架作为核心承载结构，搭配双作用液压油缸作为动力输出单元，主要面向固定工位的重载举升作业场景，常见于生产车间物料高位转运、设备检修登高支撑、生产线工位高度适配等工况，可在额定承载范围内将上部搭载的作业平台或工装平稳举升至指定高度，相比单臂举升结构具备更优的侧向抗倾覆能力，作业过程中平台水平度偏差可控制在较小范围内，适配需要稳定作业平面的操作需求。从结构设计逻辑来看，底部采用一体式焊接底架，两侧设置延伸式支撑脚，安装时可通过底架预留的螺栓孔与地面预埋板刚性连接，无需额外做配重处理即可满足额定载荷下的稳定性要求，底架内部预留液压管路排布空间，油缸铰接点位置经过受力优化，

　　将举升过程中油缸的最大推力控制在常规液压系统的额定工作压力区间内，避免出现超压负载导致的密封件过早损耗。上部承载台与剪叉臂顶端采用铰接连接，台背部设置的安装位可适配不同功能的作业附具，无论是搭载工装夹具、物料托盘还是防护栏结构都可直接通过螺栓固定，无需额外改制连接接口。剪叉臂组采用高强度矩形钢管焊接成型，每处铰接点都配置自润滑轴承，长期往复举升过程中无需频繁加注润滑脂即可降低铰接副的磨损量，臂架展开至最大行程时，相邻臂杆的夹角经过校核，不会出现机构死点，同时回缩状态下整体高度较低，可适配低矮空间的安装存放需求，不会占用过多车间竖向空间。液压管路沿剪叉臂内侧排布，采用硬管加软管的组合配置，臂架伸缩过程中管路不会出现拉扯、弯折干涉，

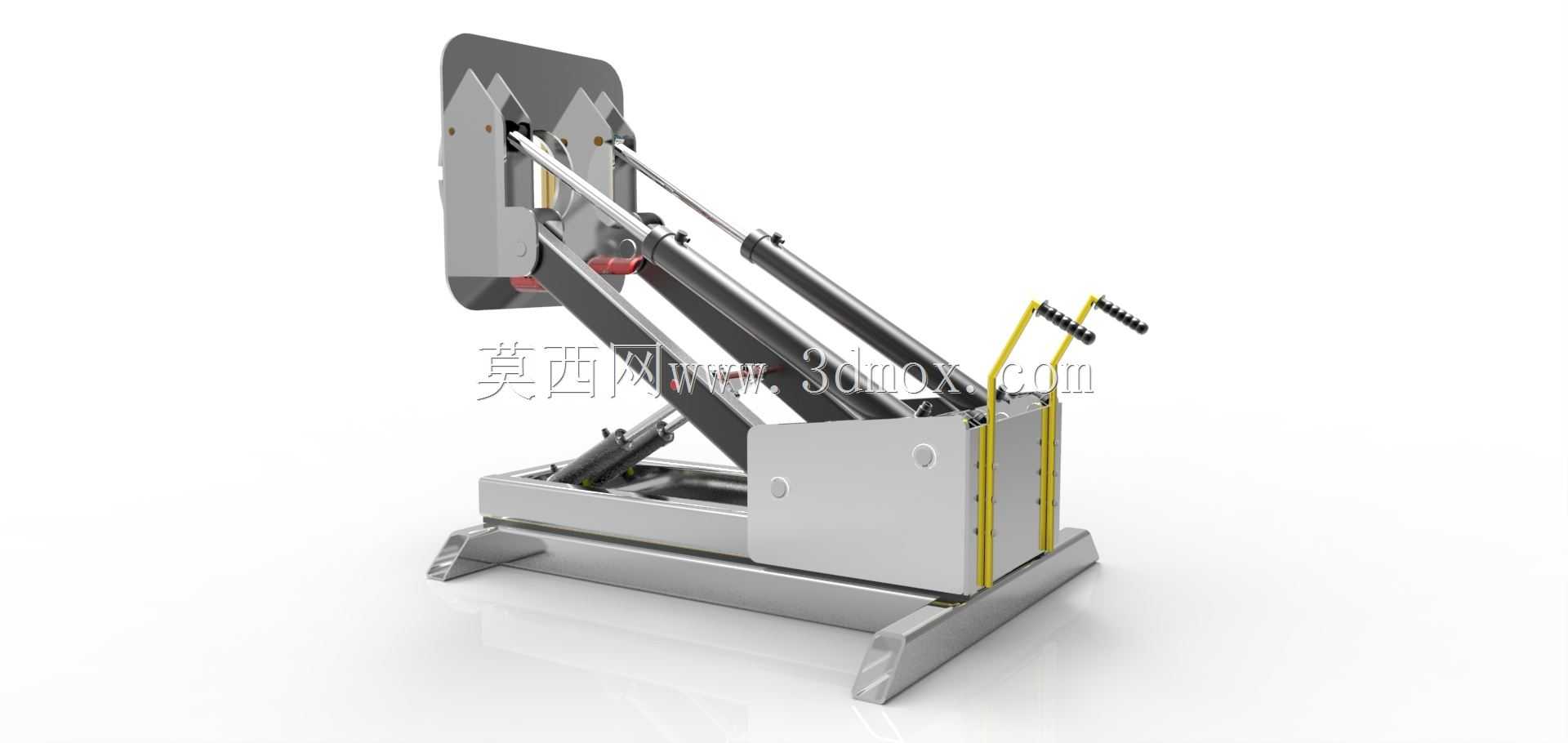

　　油缸端部设置的缓冲结构可在行程末端自动降低举升速度，避免平台到达限位时出现刚性冲击，保护上部搭载的精密工装或易碎物料。装置两侧设置的黄色防护杆为可选装的安全防护组件，可配合外围的安全光栅或限位开关使用，当举升区域内有异物侵入时可及时切断液压动力输出，避免夹伤风险。操作端设置在装置侧方的扶手位置，控制逻辑采用点动式操作，松开控制按钮即可即时锁止当前举升高度，液压系统配套的液压锁可在管路失压状态下自动锁止油缸位置，避免平台意外下坠引发安全事故。从安装边界来看，该装置回缩状态下的占地面积适配多数常规工位的空间尺寸，底架支撑脚的跨度经过优化，无需对原有车间地面做大面积改造即可完成安装固定，

　　外接液压动力源可根据现场工况选择配套独立液压站或者接入车间现有集中液压系统，电气控制部分可接入生产线的总控系统，实现与上下游工位的联动作业，举升速度可通过液压系统的节流阀做无级调节，适配不同作业节拍的生产需求。在结构建模过程中，所有铰接点的配合间隙都按照实际机加工公差设置，臂架的受力变形量经过仿真校核，在额定载荷下最大挠度满足工业设备的刚度要求，不会出现举升过程中平台晃动量过大的问题，所有外露的结构件都做了圆角处理，避免安装调试过程中出现尖锐边角划伤操作人员的情况，整体结构没有冗余设计，每个部件都承担对应的受力或功能作用，后期维护过程中可单独更换磨损的铰接轴、密封件等易损件，无需整体拆解臂架结构，降低运维的时间成本。
