剪叉式垂直升降作业台结构设计

项目分类:升降机 发布时间:2022-06-09 ID:647181
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计
  • 剪叉式垂直升降作业台结构设计

  这款剪叉式升降作业台的核心设计逻辑,是依托交叉剪臂的铰接运动特性,实现台面沿垂直方向的平稳升降,全程无水平方向的偏移量,从结构根源上保障升降过程的支撑稳定性,避免普通悬臂升降结构易出现的侧倾、晃动问题。在实际工业场景中,这类小型升降台可适配多种作业需求,比如生产线上的工件高度适配,将待加工或待装配的工件抬升到适合操作人员作业的高度,减少弯腰抬手的无效动作,提升流水线作业的人机工效;也可作为小型设备的安装调节基座,在设备调试阶段微调安装高度,抵消地面不平整带来的安装误差,或是在检修作业中作为小型承重支撑平台,承载工具与检修部件,适配不同高度的检修点位。

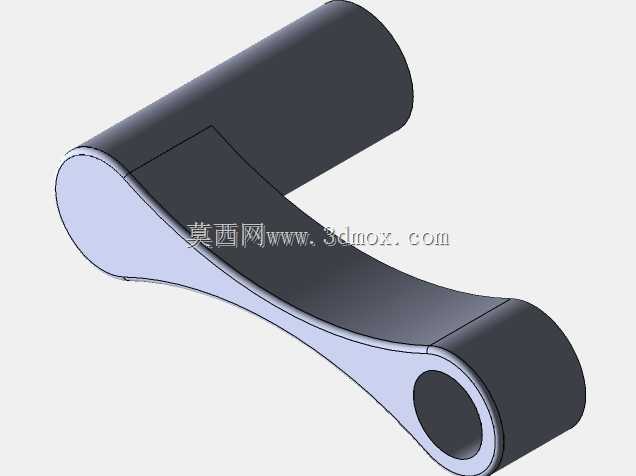

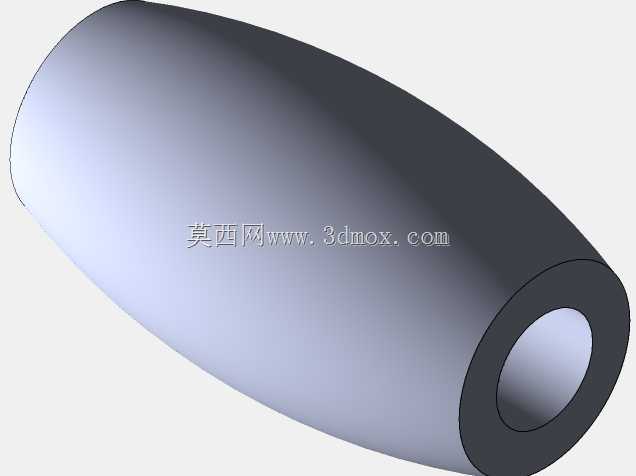

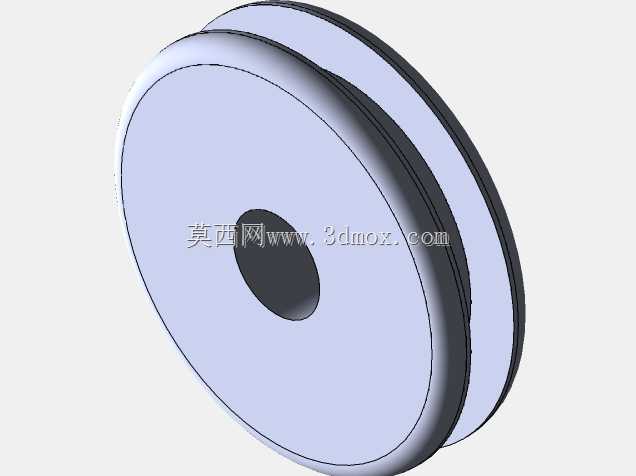

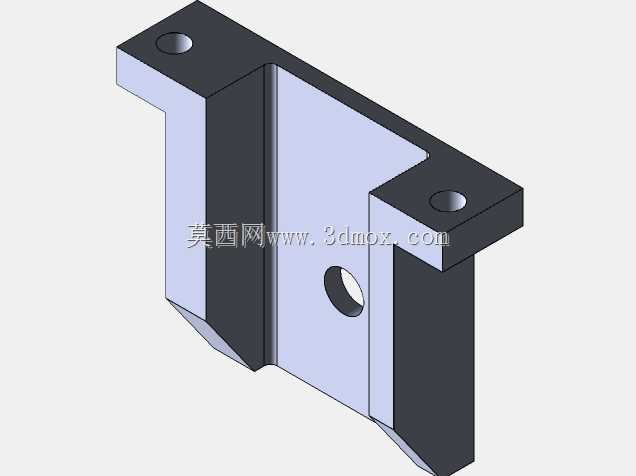

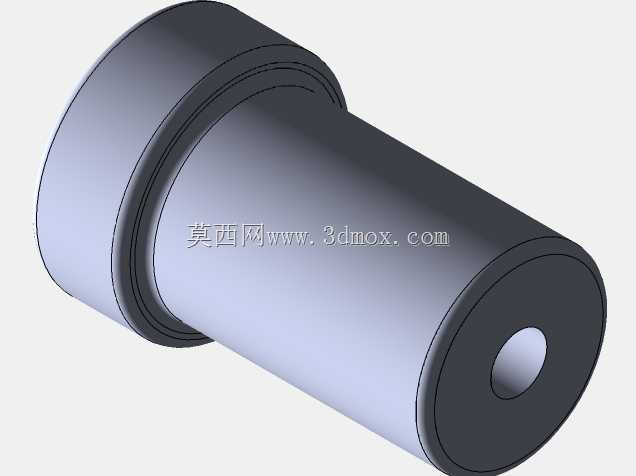

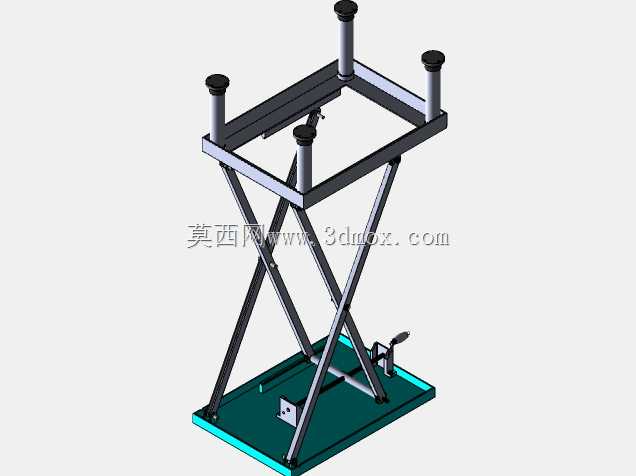

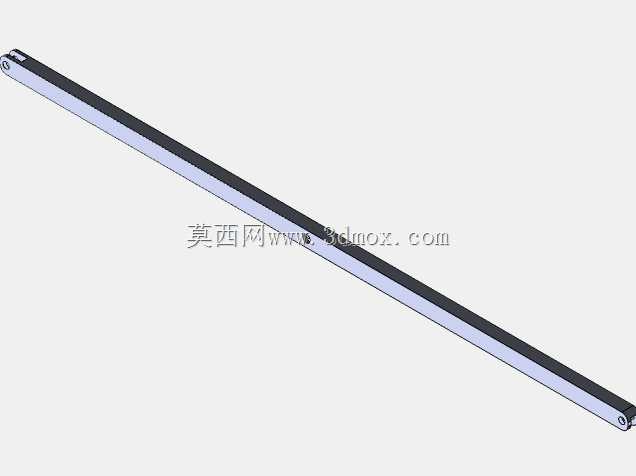

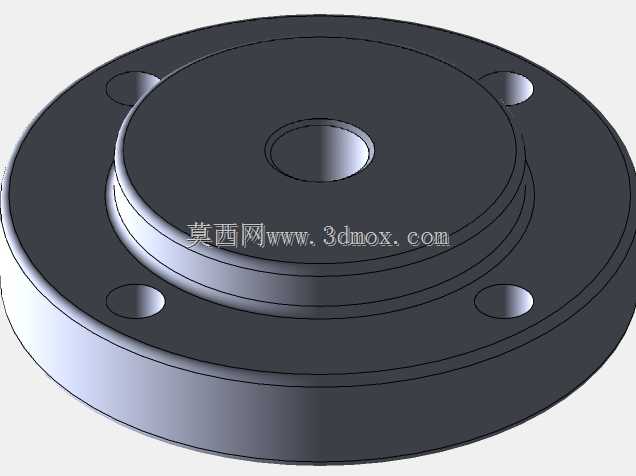

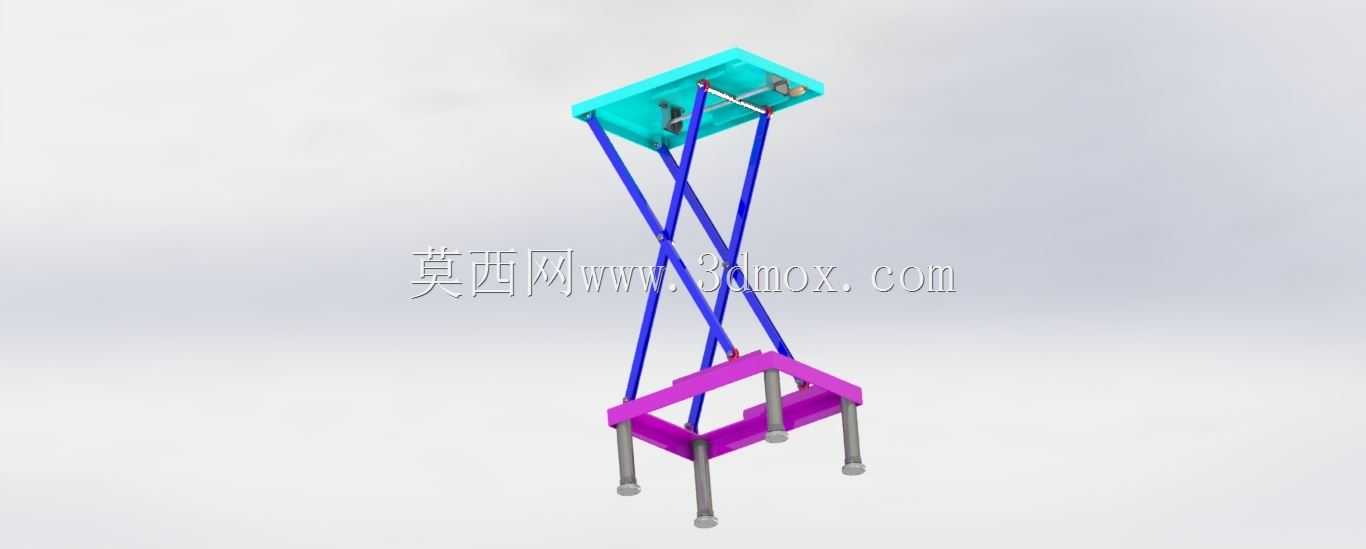

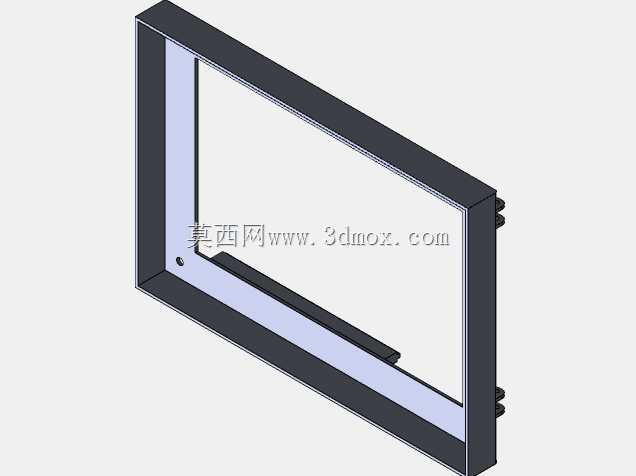

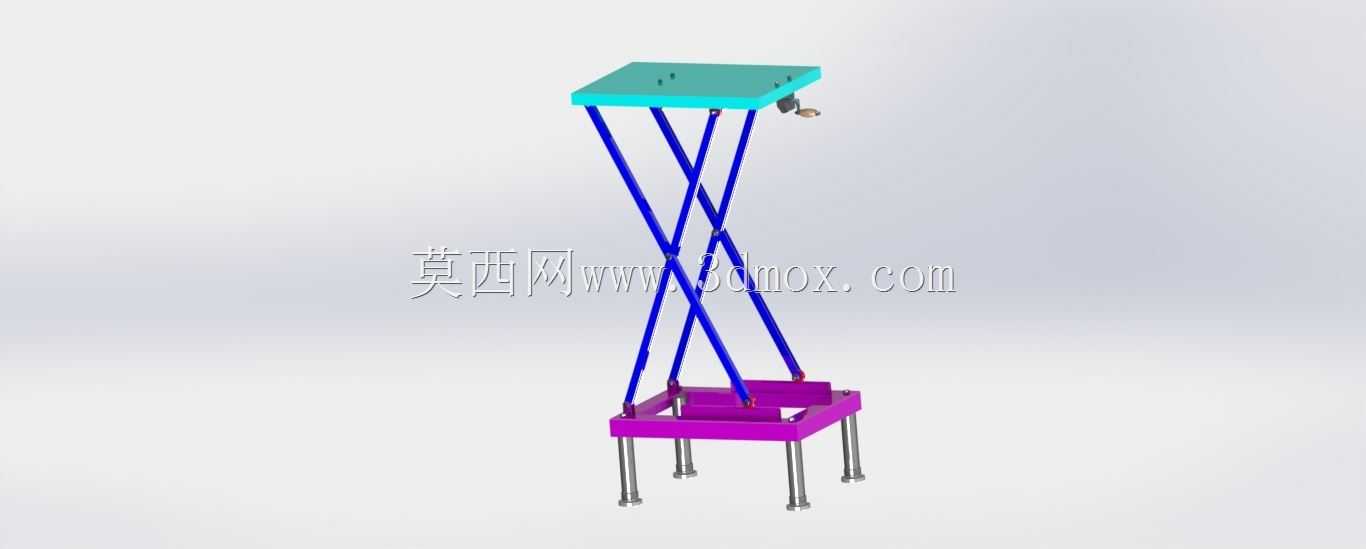

  从结构组成来看,该装置分为底部支撑框架、交叉剪臂组、顶部承载台面三个核心部分。底部框架采用矩形框式结构,四个支脚位置设置了可调式支撑脚垫,可根据地面平整度单独调节每个支脚的伸出长度,保证整个设备放置时的水平度,避免因地面倾斜导致升降过程中出现受力偏载;框架本身采用等截面型材拼接,铰接点位做了加厚衬套处理,抵消剪臂反复转动带来的铰接孔磨损,延长结构的疲劳使用寿命。交叉剪臂采用两组对称布置的X型杆组,每组剪臂由两根等长的刚性杆件在中点位置铰接,杆件两端分别与底部框架、顶部台面的滑动槽铰接,其中一端为固定铰接点,另一端为可沿滑槽水平滑动的活动铰接点,当驱动活动铰接点沿滑槽向固定铰接点方向移动时,剪臂的交叉角度变大,顶部台面随之垂直上升,反之则台面下降,这种运动轨迹经过运动学仿真验证,全程台面的水平度偏差可控制在极小范围内,不会出现台面倾斜导致放置物件滑落的问题。

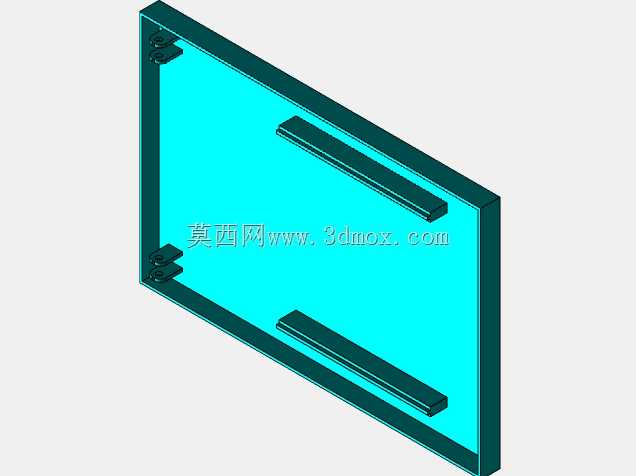

  顶部承载台面采用平板式结构,边缘做了加高围边设计,避免放置在台面上的工件、工具在升降过程中从边缘滑落,台面底部与剪臂的连接点位设置了加强筋板,分散承载时的集中应力,避免台面长期承重出现下凹变形。在安装边界方面,该升降台处于最低收拢状态时,整体高度较低,可直接推入常规工作台的下方空间存放,不会占用过多的车间作业面积;完全升起状态下的高度可覆盖常规站立作业的高度调节区间,适配不同身高操作人员的作业需求,台面的长宽尺寸设计兼顾了承载面积与结构灵活性,既可以放置小型工装、工件盒,也不会因为尺寸过大导致剪臂受力超出设计载荷。

  设计过程中对剪臂的受力做了针对性优化,杆件的截面尺寸经过抗弯强度校核,在额定承载范围内,杆件的最大挠度满足结构刚度要求,不会出现升降过程中杆件弯曲变形的问题;铰接点位的销轴采用耐磨材质,配合润滑通道设计,可定期加注润滑脂降低转动摩擦阻力,减少升降过程的卡顿感,同时降低铰接部位的磨损速率。滑动端的铰接点配套了导向滑块,滑块与滑槽的配合间隙经过严格控制,既保证滑动顺畅无卡滞,又避免间隙过大导致升降过程中出现横向晃动。整个结构没有复杂的冗余部件,所有受力构件都沿载荷传递路径布置,力流从顶部台面传递到剪臂铰接点,再通过剪臂分散到底部框架的四个支脚,最终传递到地面,整个传力路径清晰直接,没有多余的受力拐点,最大化提升了结构的承载效率,同时也降低了整体的自重,方便设备在车间内的移位与调整。
