带弹性支撑结构的振动式床体装置

　　该振动式床体装置的核心应用场景覆盖母婴照料场景下的哄睡辅助、特殊护理场景下的轻度振动舒缓需求，也可拓展用于小型物料的振动匀料、试验台架的振动模拟等相近工况，并非仅局限于民用家居场景，结构设计上兼顾了民用场景的低噪需求与工业场景的振动稳定性要求。从实际用途来看，装置通过可控的小幅高频振动，替代人工往复晃动的动作，输出稳定的振动频率与振幅，避免人工施力不均导致的体感不适，同时支撑结构的刚性设计可保证长期运行下的结构形变量控制在合理区间，不会出现晃动偏移、结构松脱等问题。

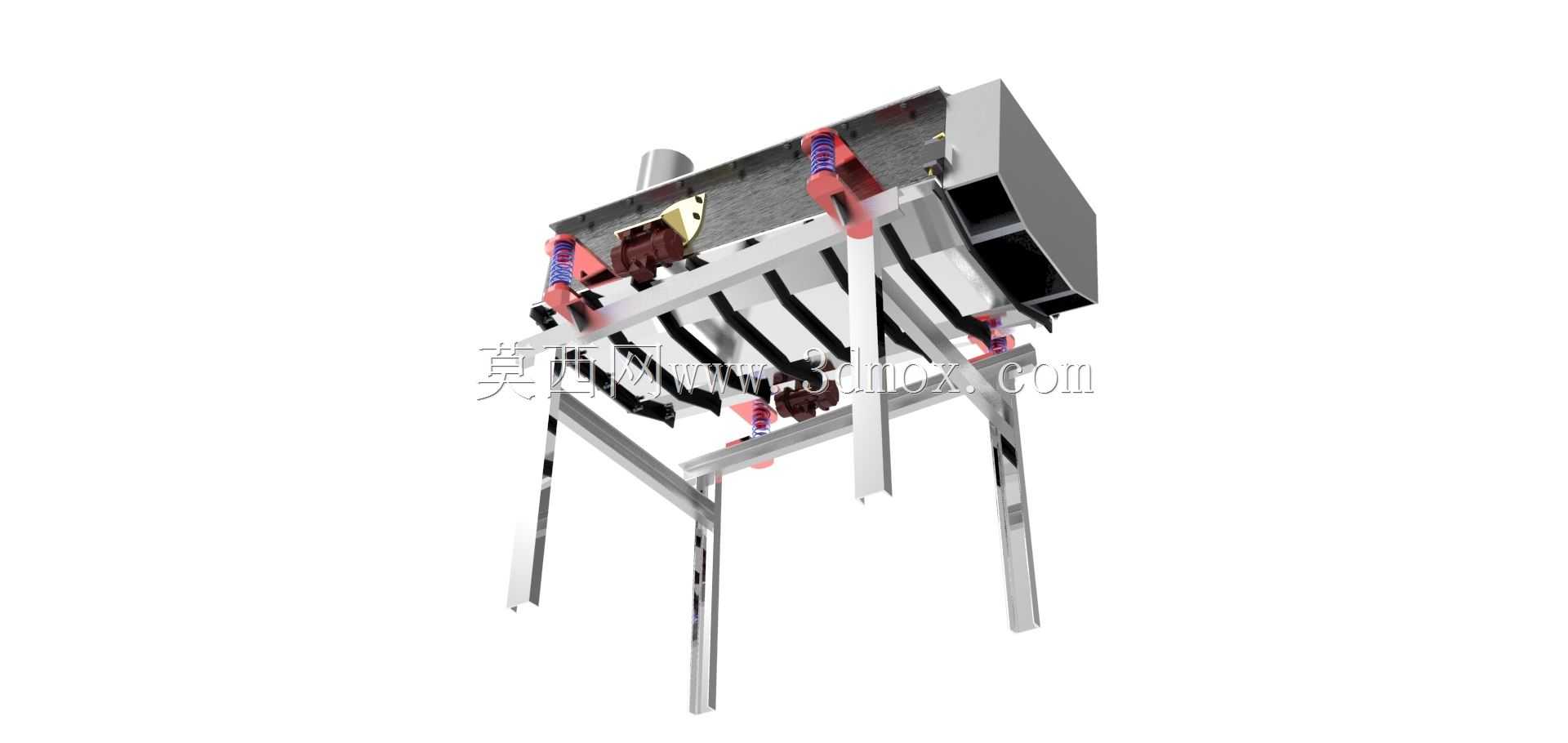

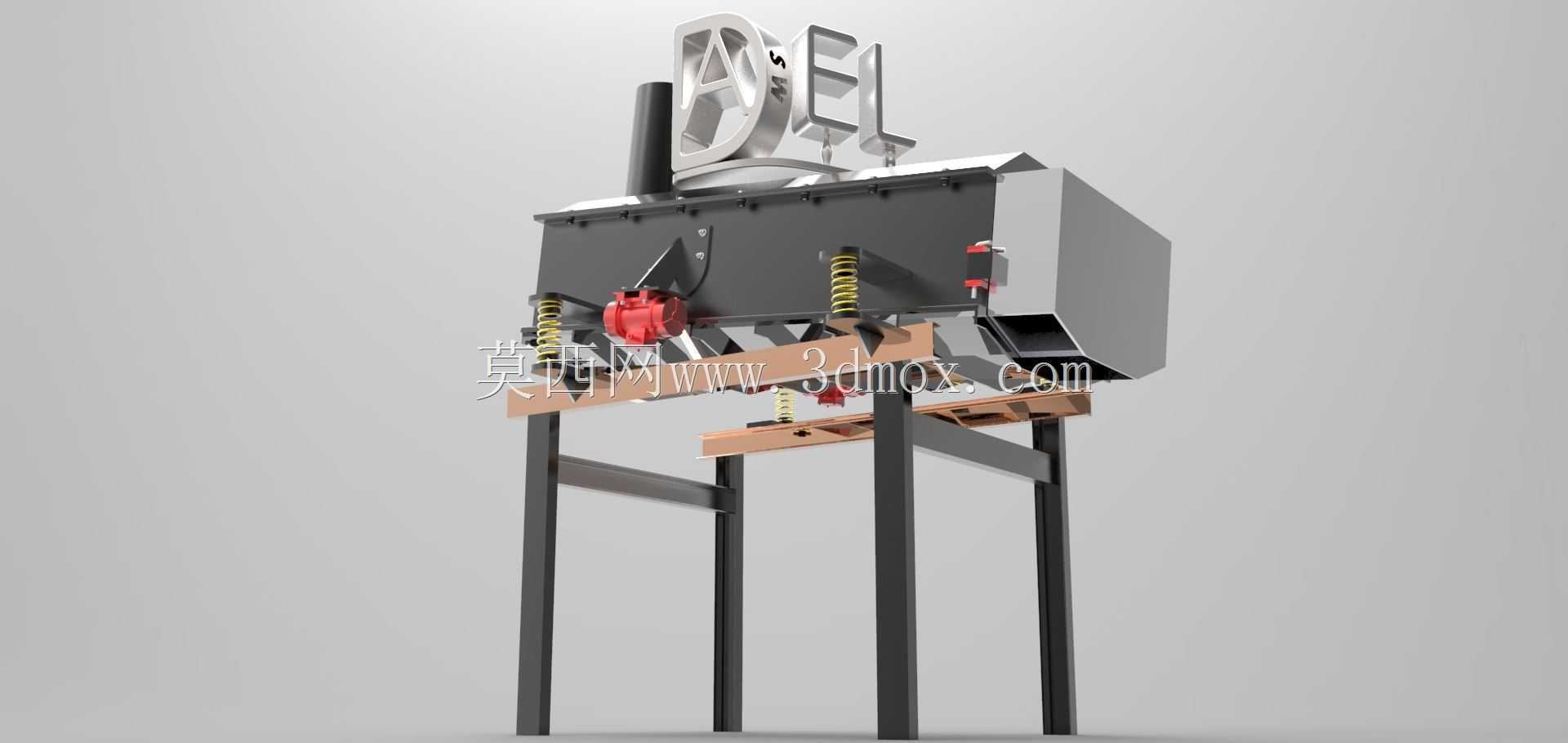

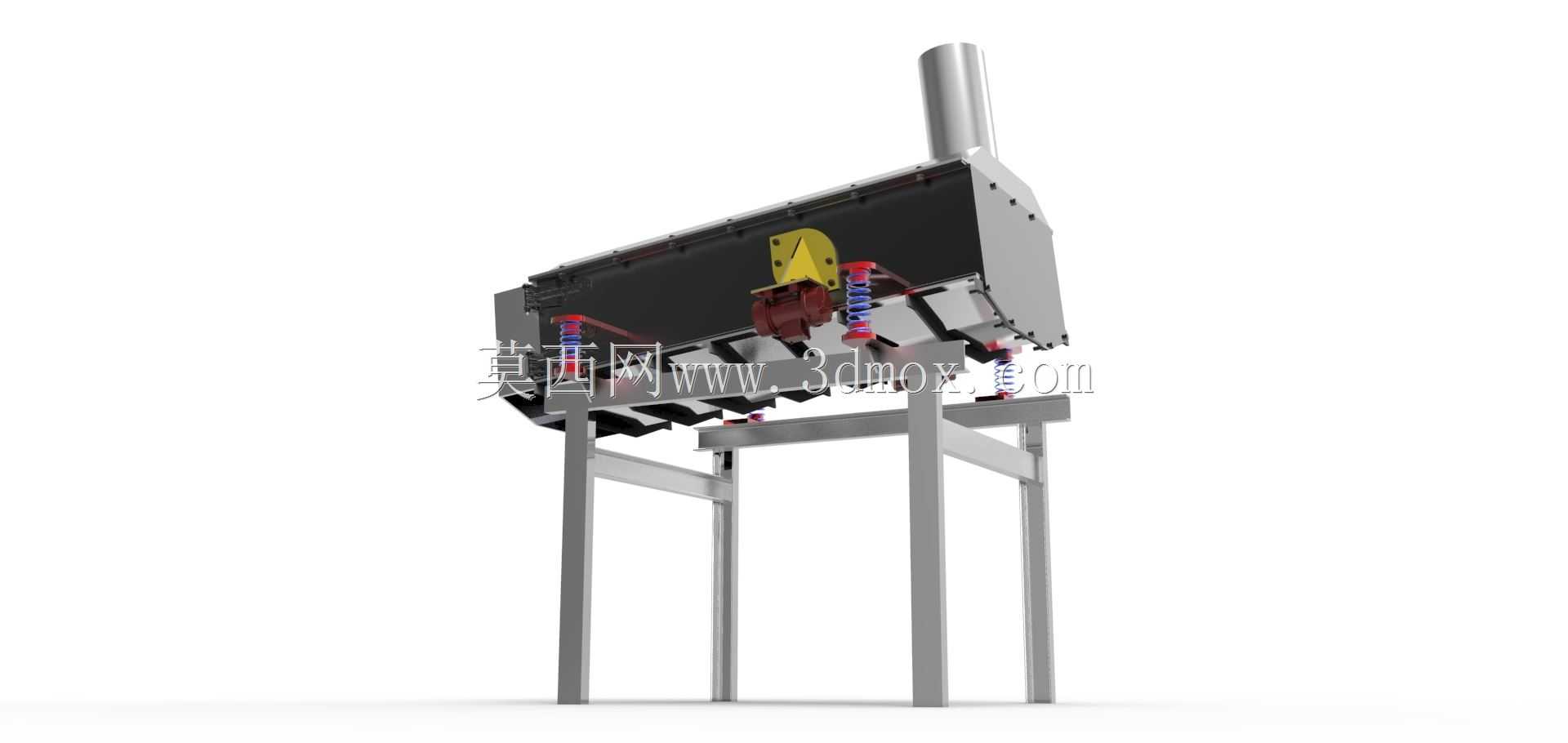

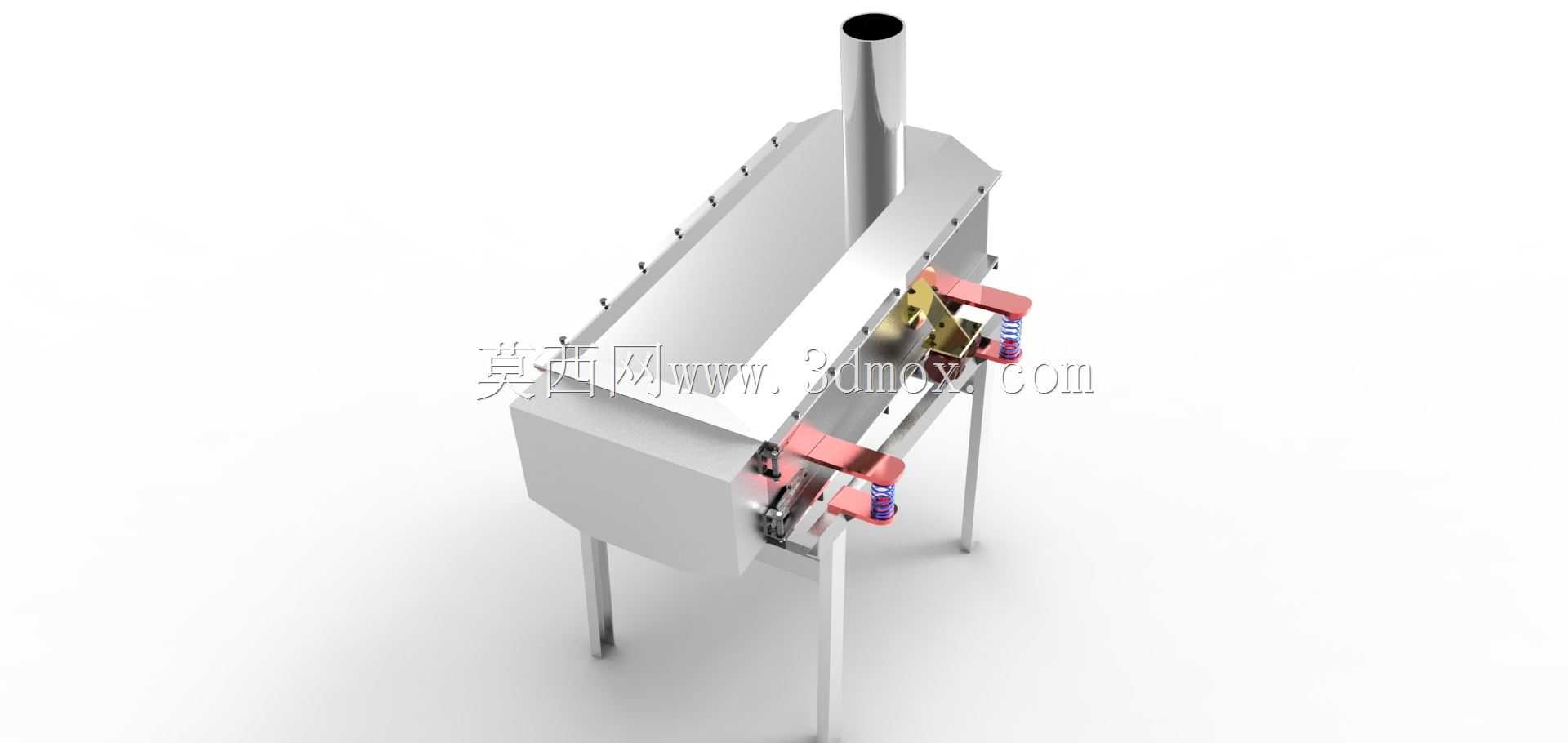

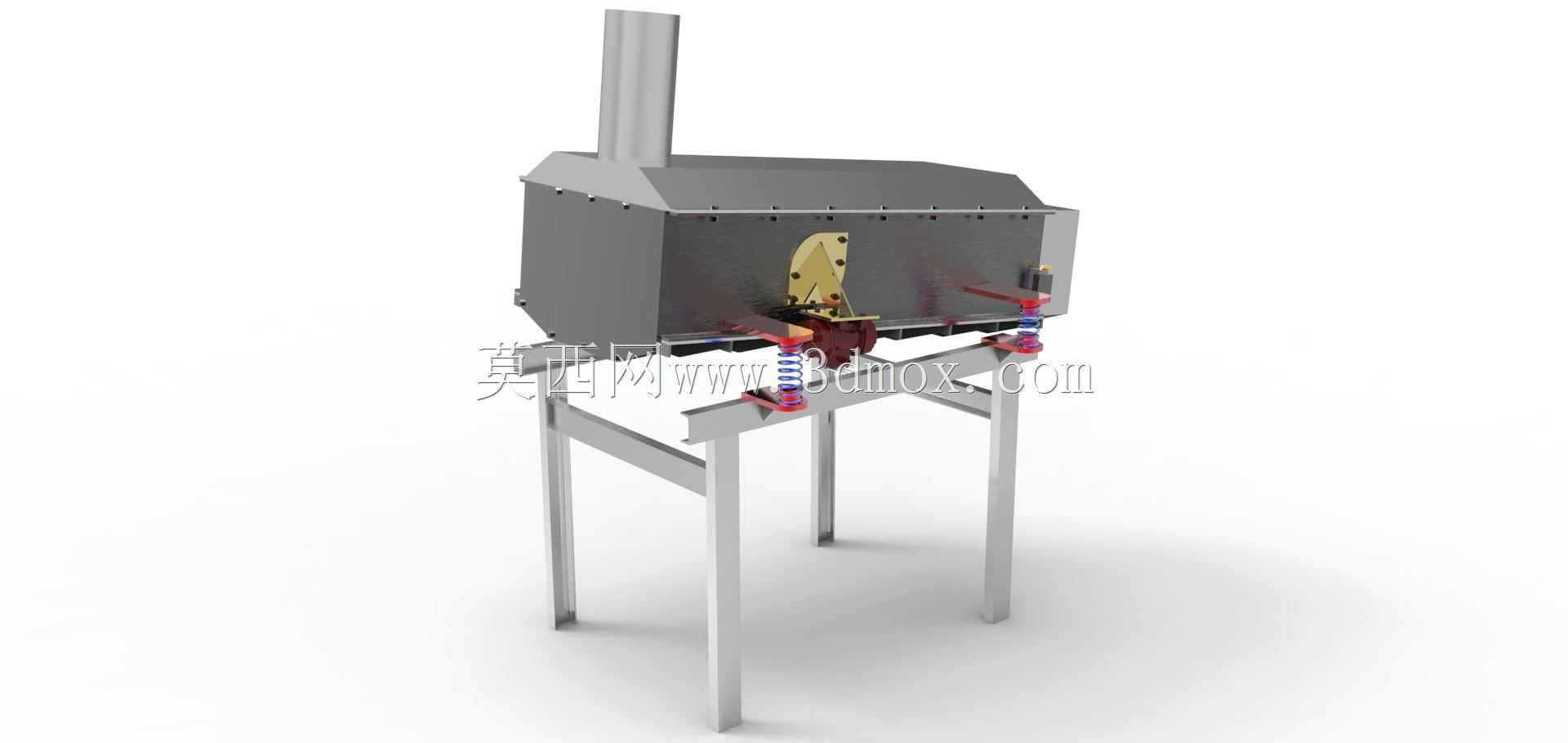

　　功能特性层面，整套装置采用分体式结构设计，上部为承载床面的箱体结构，下部为独立的支撑机架，两者之间通过螺旋压缩弹簧实现弹性连接，弹簧的选型匹配了额定承载重量下的静挠度与动刚度参数，可在传递激振力的同时过滤多余的高频杂波，保证床面振动的平顺性。激振组件安装在床体下部的横梁位置，采用偏心块式激振结构，通过调整偏心块的夹角可实现振幅的无级调节，适配不同使用场景下的振动强度需求；床体侧边设置有可翻转的挡边结构，非使用状态下可向下翻折降低整体占用空间，使用状态下向上翻折可形成防护边界，避免承载物从侧边滑落。支撑机架采用方管焊接成型的框架结构，四根竖直支腿的底部设置有可调式脚杯，可根据安装地面的平整度调整支腿高度，保证整套装置的水平度，避免运行过程中出现附加的侧向摆动。

　　设计思路上，整套结构优先考虑振动工况下的疲劳寿命，所有焊接位置均做了倒角去应力处理，弹簧安装座与床体、机架的连接位置采用加强筋补强，避免长期交变应力下出现焊缝开裂、连接座断裂等问题。激振组件的安装位置经过动平衡校核，整体激振力的合力方向沿床体竖直中心轴线分布，避免出现偏载导致的床体倾斜、弹簧受力不均等问题；电路走线沿机架方管的内部空腔布置，外部仅预留接线端口，避免振动过程中管线与结构件发生摩擦破损，同时也提升了整体外观的整洁度。

　　外形尺寸与安装边界方面，整套装置的整体占地面积与常规家用婴儿床的占地尺寸接近，长度方向预留了床品安装的固定孔位，宽度方向的支腿外沿尺寸小于床体宽度，安装时无需额外预留过多侧边操作空间；竖直方向的总高度适配常规站立操作的高度需求，弹簧的压缩行程预留了足够的安全余量，即使出现过载情况，床体下部的限位块也会与机架横梁接触，避免弹簧被过度压缩导致失效。安装时仅需将机架放置在平整硬质地面上，调整脚杯保证水平后，将床体通过弹簧与机架连接固定，再接上对应参数的动力源即可投入使用，无需额外做地基固定，适配家庭、护理机构、小型实验室等多种场地的安装条件。

　　结构细节上，床体上部的箱体采用薄钢板折弯成型，内部设置有横向加强筋，既保证了床面的平面度，也控制了整体结构重量；弹簧的两端均设置有橡胶减振垫，可进一步降低振动传递到机架的噪音，避免运行过程中产生金属碰撞的异响。激振组件的外部设置有可拆卸的防护外壳，既可以避免运行过程中异物卷入偏心块结构，也方便后期维护时拆卸检查偏心块的磨损情况；机架的支腿之间设置有横向连接杆，提升了下部框架的整体刚性，避免支腿在长期振动下出现外扩变形的问题。
