带弧形曲面与半圆槽的组合式支撑块结构

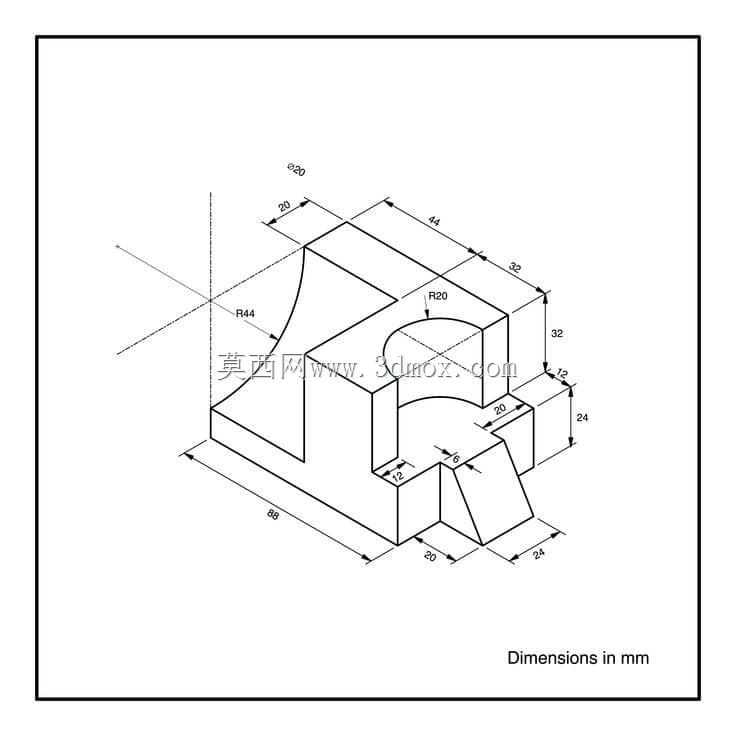

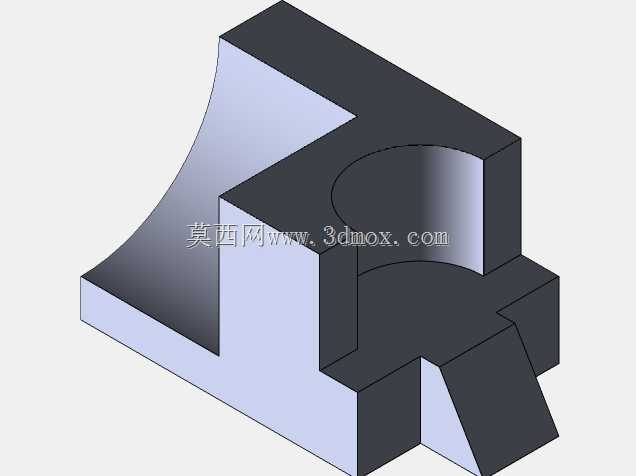

　　在非标自动化生产线的工位定位、小型工装夹具的承载基座、教学实训用的结构演示教具场景中，这类带异形曲面与开槽结构的块状构件十分常见。从结构本身来看，构件主体采用直角块作为基础承载基体，一侧设计了大半径内凹弧形曲面，该曲面并非装饰性结构，实际应用中可用于避让圆柱形回转类零部件，比如生产线旁的输送辊筒、气动管路的硬管排布、旋转轴的运动包络区域，避免构件安装后与周边运动部件发生干涉。基体中部开设的贯通式半圆槽，主要作用是为圆柱类杆件、导向轴或者线束提供穿设与定位空间，槽的内壁做了等半径处理，能与穿设件的外圆柱面形成半包围贴合，在不需要完全抱紧的场景下，既可以限制杆件的径向窜动，又能降低装配时的对位难度，不需要精准对齐完整圆孔的中心，

　　从侧面推入即可完成初步定位。构件下部延伸出的斜向凸台结构，主要用于安装时的角度定位，当该支撑块需要固定在带倾斜安装面的机架上时，斜向凸台可以与机架上的对应斜面贴合，抵消安装面的倾斜角度，保证上部承载面的水平度，同时凸台侧面可以作为锁紧螺钉的压紧面，不需要额外加工沉头孔就能实现构件的锁紧固定，减少了加工工序。从设计思路上看，该构件没有采用一体化整料切削的冗余设计，而是将不同功能的结构块做了组合式布局，弧形曲面区域的壁厚保持均匀，避免大厚度实体在注塑或者切削加工时出现应力变形，半圆槽的边缘做了微小的倒角处理，既可以去除加工毛刺，又能在穿设杆件时起到导向作用，避免杆件端部的锐边刮伤槽壁。安装边界方面，构件的底部为完整平面，

　　可直接贴合在标准铝型材的T型槽面上，通过T型螺栓直接锁紧，不需要额外加工安装底板；构件的总高度控制在常规工装的常用高度区间，不会遮挡周边传感器的检测光路，左右两侧的垂直平面可作为相邻构件的定位基准面，安装时可以直接将相邻挡块靠紧该平面，不需要额外打表找正。在实际使用场景中，这类构件常作为小型工件移栽机构的末端支撑座，弧形曲面避让移栽臂的摆动轨迹，半圆槽穿设真空发生器的供气管路，下部斜台适配移栽模组的倾斜安装板，整体结构没有多余的装饰特征，所有型面都服务于实际的装配避让、定位承载功能，建模过程中优先保证各功能面的形位公差，弧形面与半圆槽的中心距严格匹配周边运动部件的包络计算值，避免实际装配时出现运动卡滞或者间隙过大的问题。

　　对于刚接触结构设计的从业者来说，这类构件的建模逻辑也具备很强的练习价值，需要先梳理各功能结构的优先级，先绘制基础基体的草图，再依次添加曲面切除、开槽、凸台拉伸等特征，建模过程中要注意特征顺序对最终实体壁厚的影响，避免出现薄壁或者零厚度的建模错误，同时要考虑后续加工的工艺性，所有内角都预留了刀具加工的避让空间，不需要特殊定制刀具就能完成常规铣削加工。
