复古通勤自行车金属车架结构设计

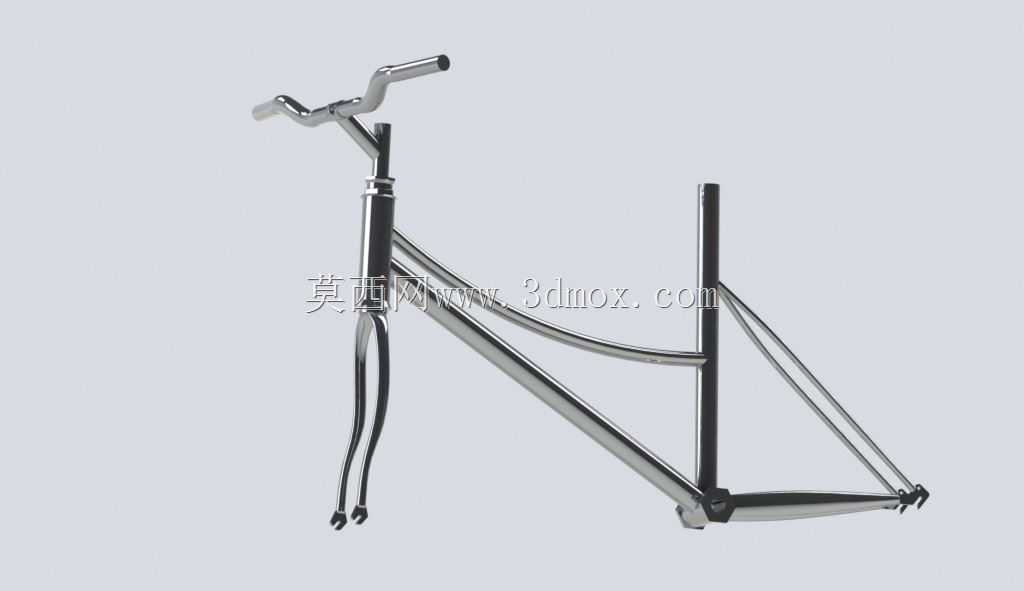

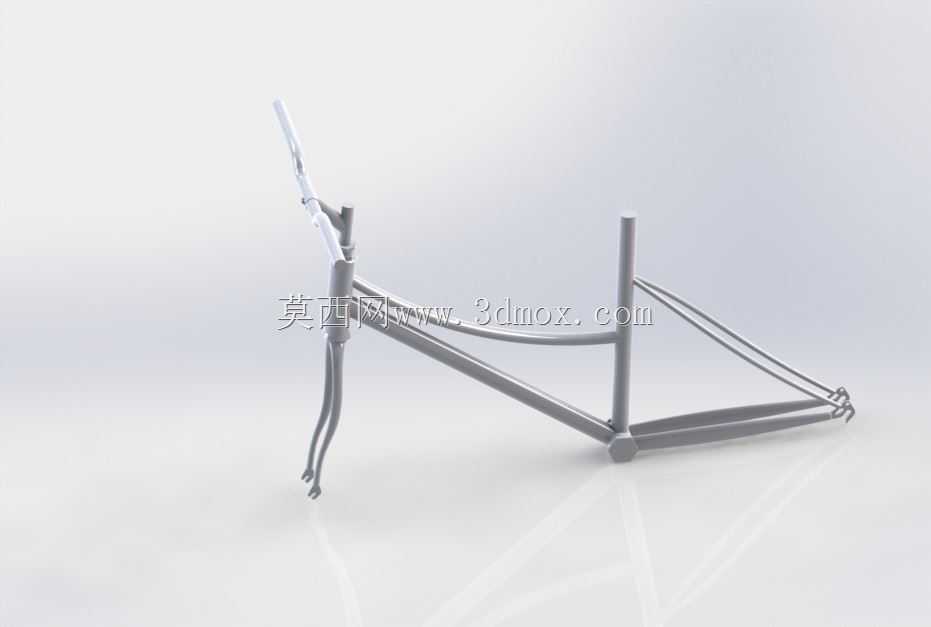

　　这款车架的设计定位是城市复古通勤类自行车，日常短距离代步、休闲骑行是其核心应用场景，区别于竞速类公路车、高强度山地车的结构取向，整体设计优先兼顾骑行姿态的舒展性与结构维护的便捷性。从结构布局来看，采用了经典的斜梁跨接设计，上管从车头碗组位置以平缓倾斜角度延伸至座管上部，下管则从碗组下方斜向五通位置，搭配后下叉、后上叉形成闭合的三角受力结构，这种布局一方面降低了跨高门槛，不同身高的使用者上下车时不会被横梁卡绊，适配日常穿着通勤服饰的使用场景，另一方面三角结构的受力传导路径更顺畅，日常铺装路面骑行时，路面传递的颠簸震动可以通过管材的微小形变吸收一部分，提升骑行舒适度。管材选用方面，整体采用等径金属圆管作为主体结构材料，相比异型管，

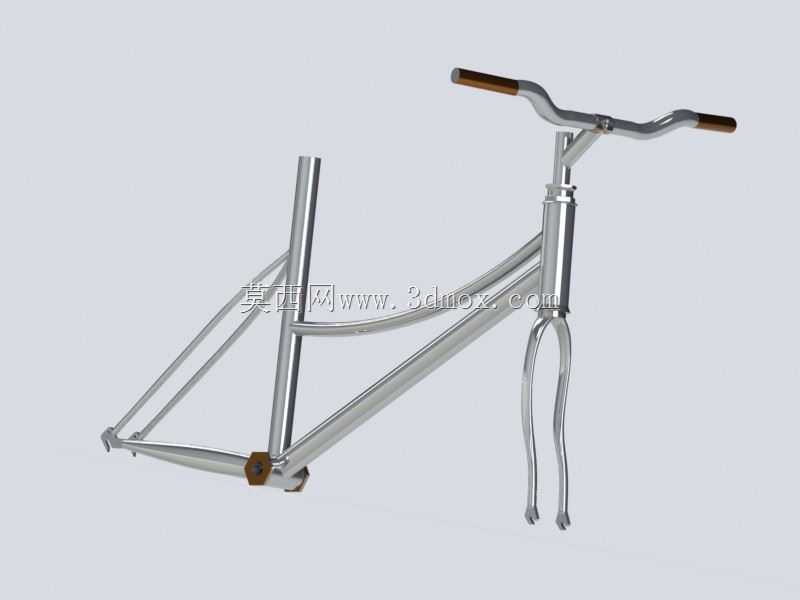

　　等径圆管的采购、弯折、焊接加工难度更低，量产时的工艺一致性更容易控制，管壁厚度的选取兼顾了结构强度与整体重量，既不会因为管壁过薄导致五通位置受力变形、影响传动效率，也不会因为管壁过厚增加不必要的重量，日常承载100kg以内的骑行者完全可以满足强度要求，正常使用下不会出现焊缝开裂、管材变形的问题。车头部分搭配了大角度后掠的弯把设计，握把位置的木质握套提升了握持摩擦力，同时后掠角度让骑行者的上半身可以保持较为直立的姿态，长时间骑行不会因为过度俯身导致腰颈酸痛，适配城市通勤时频繁观察路况、启停的使用需求。前叉部分采用了微弯的叉腿设计，相比硬直前叉，微弯结构可以提供一定的弹性形变空间，碾过路面小石子、井盖接缝这类微小颠簸时，

　　能够过滤一部分直接传递到车把的震动，提升握持的稳定性，前叉末端的开档尺寸适配常规的通勤车轮组，安装时不需要额外调整开档间距，标准花鼓可以直接卡入锁紧，降低后期维护更换轮组的适配成本。五通位置作为整个车架的受力核心，采用了加厚的衬套结构连接下管、座管与后下叉，牙盘曲柄安装后，踩踏的作用力可以直接通过五通衬套分散到各根管材上，避免应力集中在焊缝位置，后叉末端的开档同样适配标准的单速或者内变速花鼓，不需要额外加装尾钩结构，结构更简单，日常使用中出现磕碰变形的概率更低。安装边界方面，座管的内径适配常规规格的通勤车座管，使用者可以根据自身腿长调整座垫高度，调节范围覆盖150cm到185cm身高的骑行需求；车头碗组采用标准的压入式规格，

　　后期更换碗组配件不需要特殊定制，市面上的通用配件即可适配；整车架没有预留复杂的碟刹安装座，默认适配抱刹或者吊刹结构，进一步简化了结构，降低了后期维护的复杂度，非常适合城市日常短距离出行的使用需求，不需要复杂的调试维护，日常使用只需要定期检查轮胎气压、链条润滑即可稳定工作。
