山地车油压碟刹制动卡钳结构

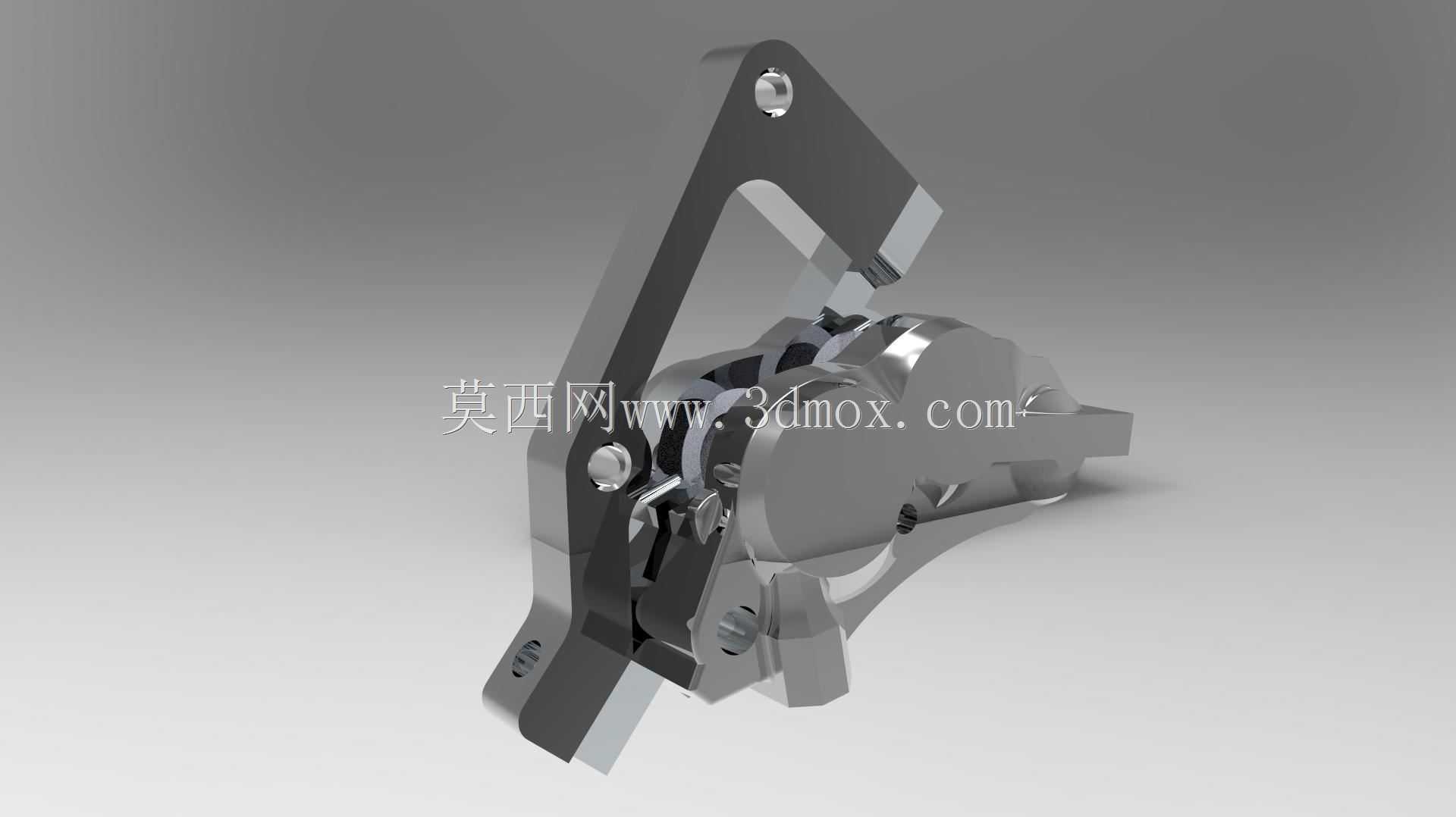

　　这套三维结构呈现的是山地车速降与自由骑场景中使用的后置液压碟刹卡钳总成，核心作用是在轮组碟片旋转路径上提供稳定、可控的夹紧制动力。卡钳通过安装耳固定在前叉或后三角的制动器安装座上，两片来令片分别位于碟片两侧；当骑手捏下刹把，液压油沿油管推动内部活塞，活塞推动来令片贴合碟片，将轮组转动动能转化为摩擦热，从而实现减速或锁停。

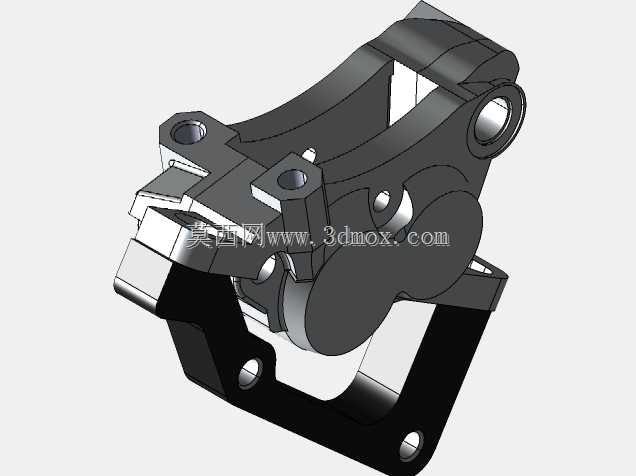

　　从实际装车边界看，卡钳本体需要同时避让碟片、辐条、车架管型和轮胎间隙，因此外形并非规则块体，而是围绕碟片圆弧、活塞轴线和安装孔位形成的异形铸造壳体。模型中可以看到主体采用偏置的桥式轮廓，一侧容纳活塞腔，另一侧通过桥臂连接，形成跨夹碟片的C形开口。多个凸台和加强筋分布在受力路径上，既保证刹车反力作用下的刚性，也尽量控制重量。

　　安装接口是这类零件设计时必须优先校核的部分。卡钳上的两个主安装孔对应国际标准碟刹安装座的孔距与螺栓轴线，孔位周围设置加厚凸台，以承受制动时反复产生的剪切和拉压载荷。建模时不能只画出孔的圆形轮廓，还要考虑螺栓头、垫圈、调整垫片以及安装座贴合面的空间关系。若卡钳与车架之间需要适配器，安装面的平行度、孔轴方向和碟片中心距都会直接影响来令片对中。

　　活塞与来令片区域决定制动手感和维护性。卡钳内部活塞沿垂直于碟片的方向运动，外侧需要预留来令片插入、抽出和磨损补偿的空间。来令片背部与活塞接触，前部摩擦面朝向碟片；两片来令片之间的开口宽度要覆盖碟片厚度及正常偏摆量，既不能在未刹车时持续蹭碟，也不能在刹车时因行程过大导致手柄触底。结构中的弹片、磁体或销钉固定方式虽然在外观模型中未必全部细化，但在工程设计中需要保证来令片在振动路面下不松脱、不异响。

　　壳体外形上的多处圆弧过渡并非单纯造型，而是对应铸造或锻造工艺中的应力分散与材料流动需求。高压制动液作用在活塞腔内壁，刹车瞬间壳体承受内压和夹碟反力，尖角位置容易形成应力集中，因此在活塞腔周边、桥臂根部和安装凸台交接处通常采用较大圆角。外露表面还需要考虑泥水环境：山地车骑行时泥沙、雨水和碎石会直接冲击卡钳，因此活塞防尘圈、来令片排屑间隙、碟片清洁路径都要在结构布置中留出。

　　散热也是碟刹卡钳不可忽视的问题。长下坡连续制动时，摩擦热会通过碟片、来令片和活塞传递到制动液，若温度过高可能造成制动手感衰减。卡钳本体的金属壳体一方面承担支撑，另一方面也帮助热量向外扩散；外形上增加的散热肋片或开放窗口，可以让气流穿过卡钳与碟片区域，带走粉尘和热量。设计时还要避免形成封闭积泥槽，否则泥沙堆积会增大来令片回位阻力。

　　从三维建模流程看，这类产品适合先建立碟片基准平面、卡钳安装孔轴线和活塞中心线，再围绕这些基准生成主体。桥臂部分需要根据车架间隙反复调整外轮廓，安装凸台位置要与标准座匹配，活塞腔则要保证同轴度和壁厚均匀。来令片、插销、弹簧等小件可以在总装中按实际运动关系定位，用于检查极限磨损状态下是否仍能正确夹持碟片。

　　在整车应用中，卡钳不是孤立零件。它与刹把、油管、碟片、轮毂、前叉和后上叉共同构成制动系统。卡钳中心高度决定碟片直径适配范围，碟片越大，制动力矩越足，但卡钳外移后也更接近辐条和车架，需要重新校核干涉。对于重型山地车、土坡车或通勤电助力车，制动卡钳还要承受更高车重和更快速度带来的热负荷，因此壳体刚性、活塞数量、来令片面积和安装强度都需要同步提升。

　　整体来看，该结构重点体现了碟刹卡钳在紧凑空间内集成安装、夹持、散热和维护的设计思路。外形上的每个凸台、开孔和弯折轮廓，都对应碟片避让、螺栓固定、活塞布置或泥水排出等实际功能，适合用于自行车制动系统结构学习、整车布置校核以及相关零部件的三维设计参考。
