带弹簧结构的阻尼缓冲部件三维结构

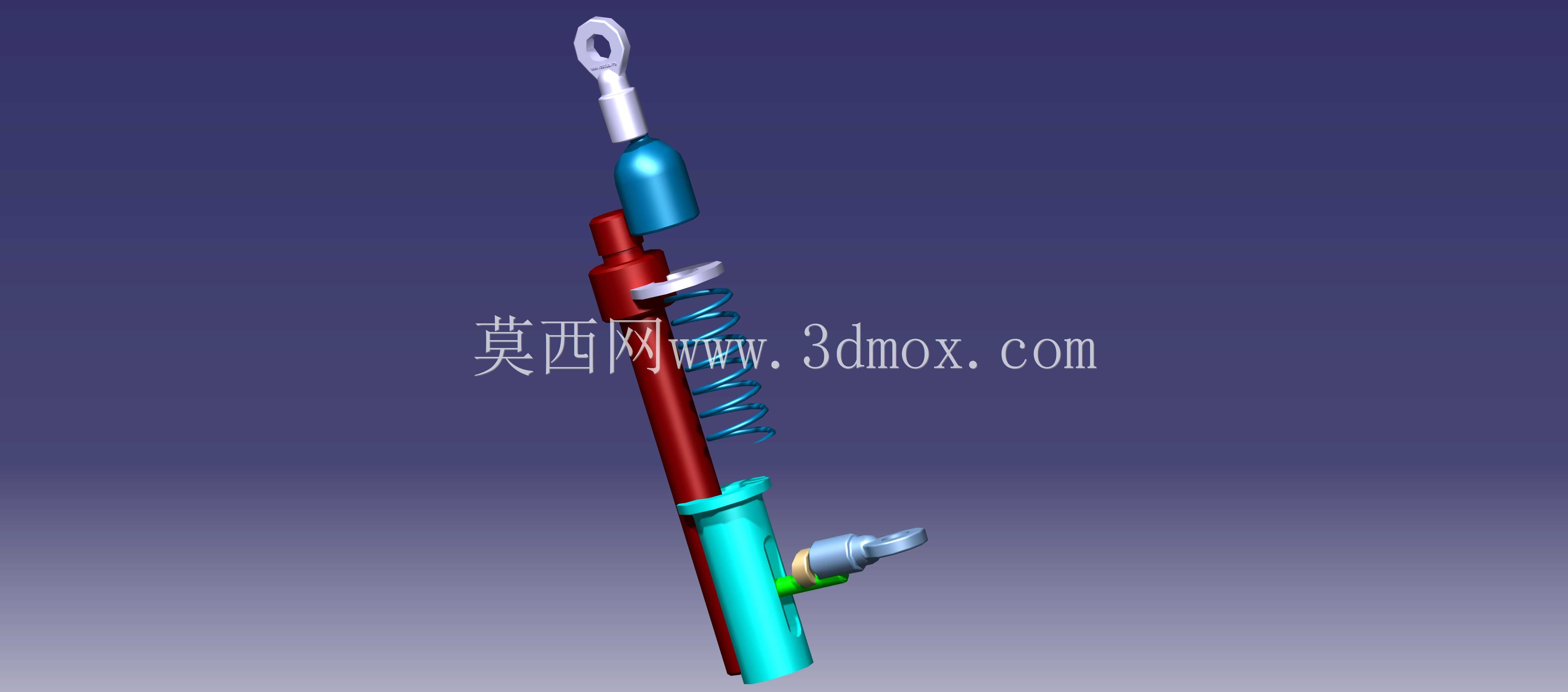

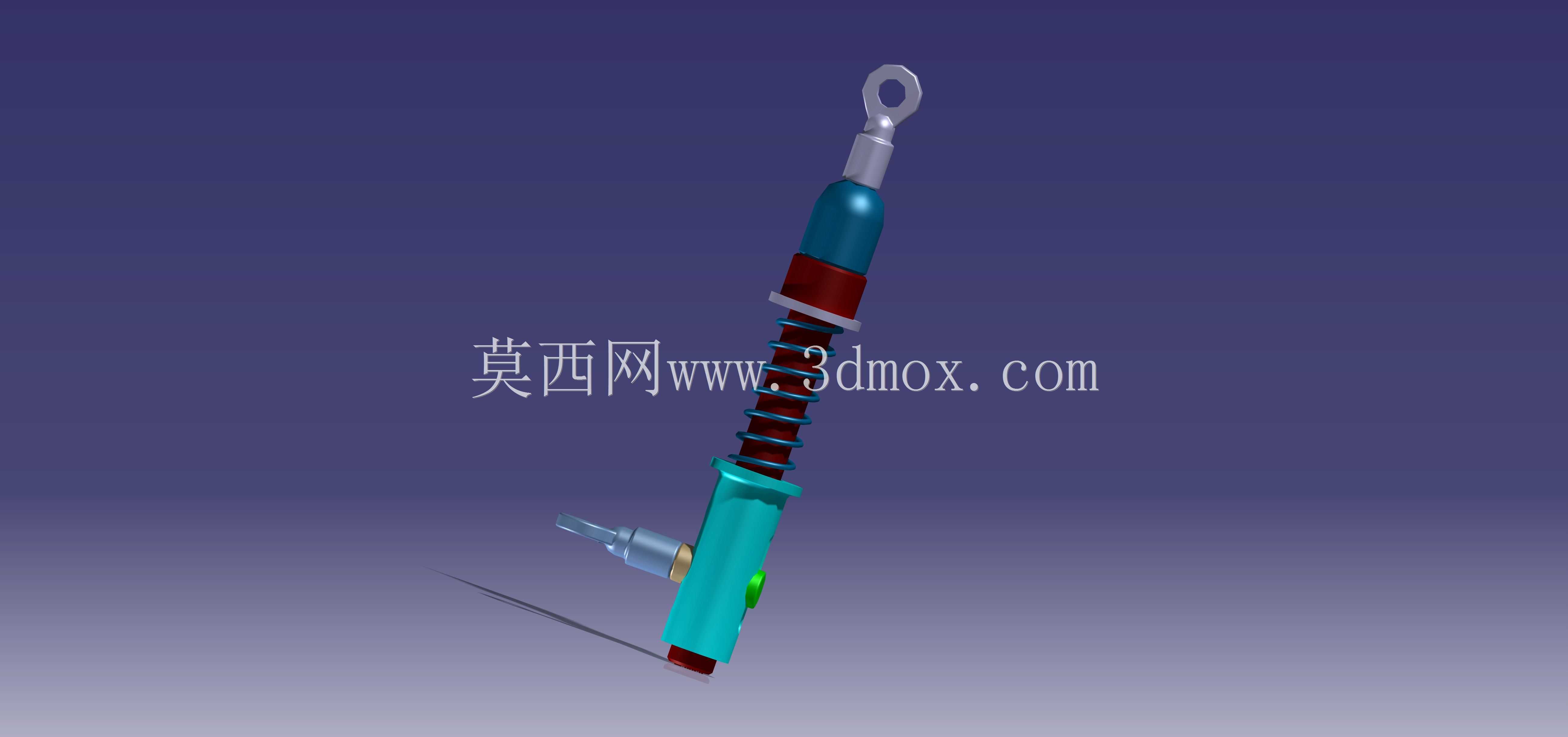

　　这款阻尼缓冲部件的结构设计，核心围绕往复运动场景下的动能耗散需求展开，日常在机动车悬架系统、小型代步工具减震结构、工业设备柜门缓降机构、健身器材阻力调节模块中都能见到同原理结构的应用，核心作用是抵消运动过程中的冲击载荷，避免刚性碰撞带来的结构损伤与噪音问题。从结构拆分来看，上端的吊环结构采用一体化锻压成型的连接端，内孔做了倒角去毛刺处理，安装时可直接穿入销轴完成与上部固定端的铰接，铰接间隙控制在0.1mm以内，既保证转动自由度，又不会因为间隙过大产生横向窜动。吊环下方连接的蓝色端盖是阻尼腔的上密封端，内部预留了密封圈安装槽，可适配O型橡胶密封圈，保证阻尼介质在往复运动过程中不会出现渗漏，

　　端盖与下方红色缸筒的配合采用H7/h6的间隙配合，装配时可直接压入，配合面涂覆密封胶进一步提升密封可靠性。红色缸筒作为阻尼器的主体承压结构，壁厚经过强度校核，可承受常规工况下12MPa的内部压力不会出现变形，缸筒外部套置的螺旋压缩弹簧，承担了主要的复位与支撑作用，弹簧的线径、节距、有效圈数都经过匹配计算，在部件被压缩到极限行程时，弹簧圈不会出现并圈压并的情况，避免弹簧产生塑性变形，弹簧的两端都做了磨平处理，保证与上下支撑面的接触面积不低于弹簧端圈面积的80%，防止受力偏斜导致弹簧侧弯卡滞。下方的青色外筒是防尘防护结构，套在红色缸筒的外部，往复运动过程中可阻挡外部的灰尘、泥沙、水渍进入缸筒与活塞杆的配合间隙，延长密封件的使用寿命，

　　外筒侧面预留的小型接头结构，是阻尼介质的加注与排气口，装配完成后可通过该接口加注阻尼油，同时排净腔体内的空气，避免阻尼力出现空程忽软忽硬的问题。接头处的绿色密封环采用耐油橡胶材质，可耐受常规矿物阻尼油的长期腐蚀，不会出现溶胀失效的情况。从安装边界来看，这款阻尼器的整体伸展长度可适配多数小型减震场景的安装空间，两端铰接点的中心距在最大伸展状态下的尺寸，可满足安装位的行程余量要求，压缩后的最短长度预留了10%的安全行程，不会出现运动到极限位置时的结构顶死问题。设计过程中，各部件的配合公差经过反复调整，活塞杆与导向套的配合采用间隙密封加密封圈的组合结构，既保证活塞杆运动的顺滑度，又不会因为阻尼介质泄漏导致阻尼力衰减，

　　弹簧的预紧力根据应用场景的额定载荷做了匹配，空载状态下弹簧的预紧力可支撑部件自身重量不会出现自行收缩，额定载荷下的压缩行程处于弹簧的线性工作区间，保证缓冲力的输出平稳无突变。在实际应用选型时，可根据安装空间的尺寸调整吊环的旋转角度，侧置的加注接头不会与周边安装结构产生干涉，外筒的外径尺寸也预留了足够的安装间隙，不需要额外扩大安装位的避让空间。结构建模过程中，所有的圆角、倒角都按照实际加工工艺要求设置，没有出现尖锐棱角，既避免装配过程中划伤操作人员，也减少了应力集中点，提升部件的抗疲劳寿命，各零件的建模参数都可直接导出用于工程图绘制，不需要二次调整结构尺寸，可直接对接后续的加工生产环节。
