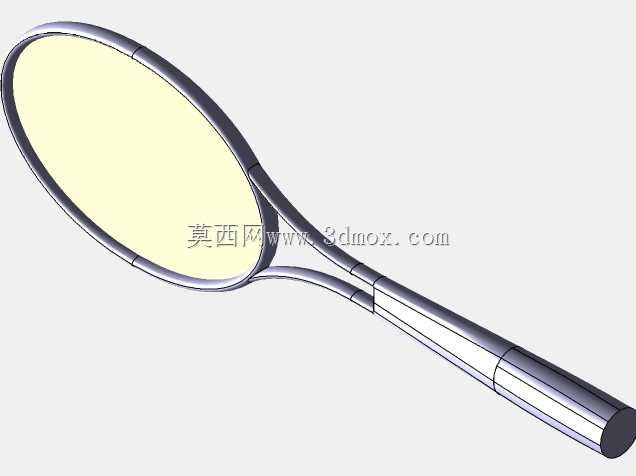

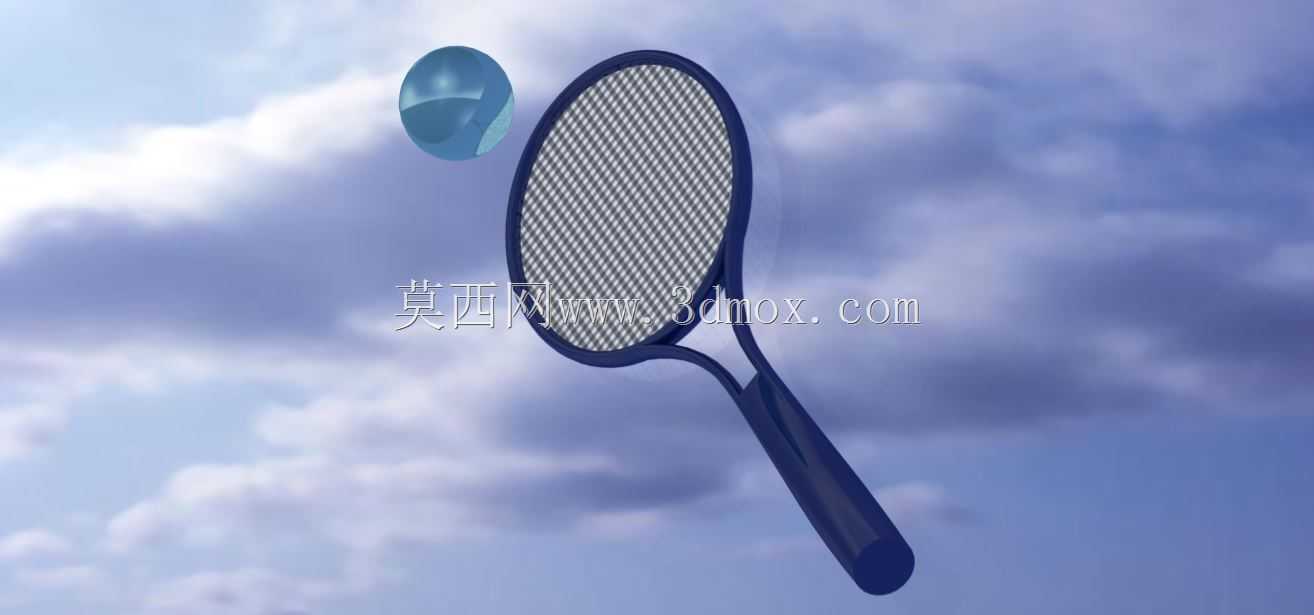

运动器材类网球拍精细化三维结构设计

　　在体育用品装备的结构设计领域，网球拍的三维建模需要兼顾运动力学表现与实际使用的握持手感，不能只做外观层面的曲面堆砌。从实际运动场景来看，网球拍需要承受高速来球的反复冲击，不管是业余休闲场地的日常对打，还是专业赛事级别的高强度击球，拍体的结构刚性、重量分布都会直接影响使用者的发力反馈与运动损伤风险。这款网球拍的结构设计，首先从拍框的截面形态入手，拍框采用渐变式椭圆截面过渡，靠近拍喉位置的截面宽度更大，以此提升拍框与拍杆衔接区域的抗扭性能，避免大力击球时拍面出现过度偏转导致的击球落点失控；而靠近拍顶的截面做了收窄处理，能够适当降低拍头的冗余重量，提升挥拍过程中的响应速度，让使用者在网前截击时可以更快调整拍面角度。

　　拍面的线床区域在建模时预留了均匀的穿线槽位，槽位的深度与宽度按照常规网球线的直径做了匹配设计，既能够保证穿线后线床的张紧度保持一致，也能避免线孔边缘的锐边对球线造成过度磨损，延长球线的使用寿命。拍喉位置采用了三角支撑的一体化结构，没有做多余的分体拼接设计，这种结构能够将击球时拍面产生的振动均匀传导到拍杆位置，减少振动在拍喉区域的应力集中，长期使用也不容易出现结构开裂的问题。拍杆部分做了适度的后倾角度设计，这个角度是结合人体挥拍时的手腕自然姿态确定的，能够让使用者在正常握拍时，拍面自然保持垂直于地面的状态，不需要额外掰动手腕调整角度，降低长时间运动带来的手腕劳损风险。握把部分的外形采用了符合人体工学的八边形截面设计，

　　每个边的过渡都做了圆弧处理，不会出现硌手的棱角，握把的长度按照成年人手掌的平均握持范围设置，既能够满足单手反拍的握持需求，也能适配双手反拍时的双手握持位置，握把表面预留了缠裹吸汗带的厚度余量，建模时的握把直径是按照裸柄尺寸设计的，后续缠上不同厚度的吸汗带后，能够适配不同手掌大小的使用者需求。从安装边界的角度来看，这款网球拍的整体长度控制在常规成人拍的标准尺寸范围内，拍面的大小属于通用的休闲进攻兼顾型尺寸，既不会因为拍面过小导致击球甜区太窄，提升新手的使用门槛，也不会因为拍面过大导致拍体重量超标，影响挥拍的灵活性。在建模过程中，所有的曲面过渡都做了连续性处理，拍框、拍喉、拍杆、握把之间的衔接位置没有出现曲面断层，

　　后续如果要做有限元受力分析，可以直接导入模型划分网格，不需要再做额外的几何修复。另外，建模时也考虑到了后续的生产加工可行性，拍框的壁厚设置符合碳纤维复合材料的铺层工艺要求，不会出现壁厚突变导致的成型缺陷，握把内部的空腔结构预留了安装配重块的位置，生产时可以根据不同使用者的需求，调整握把内部的配重，改变整拍的重心位置，适配进攻型、防守型、综合型等不同打法的使用需求。实际使用中，当来球撞击拍面甜区位置时，拍框的微变形能够吸收一部分冲击能量，再通过拍杆的传导将剩余振动分散到握把位置，传递到手掌的振动会被大幅削弱，减少运动中出现网球肘的风险。拍框的边缘做了圆弧倒角处理，即使运动中不小心磕碰到场地地面或者围网，也不容易出现掉漆或者结构损伤，提升产品的耐用性。线床的有效击球区域在建模时做了标识性的结构区分，后续生产时可以通过不同的表面处理方式，让使用者能够直观判断甜区位置，帮助新手更快掌握正确的击球点。
