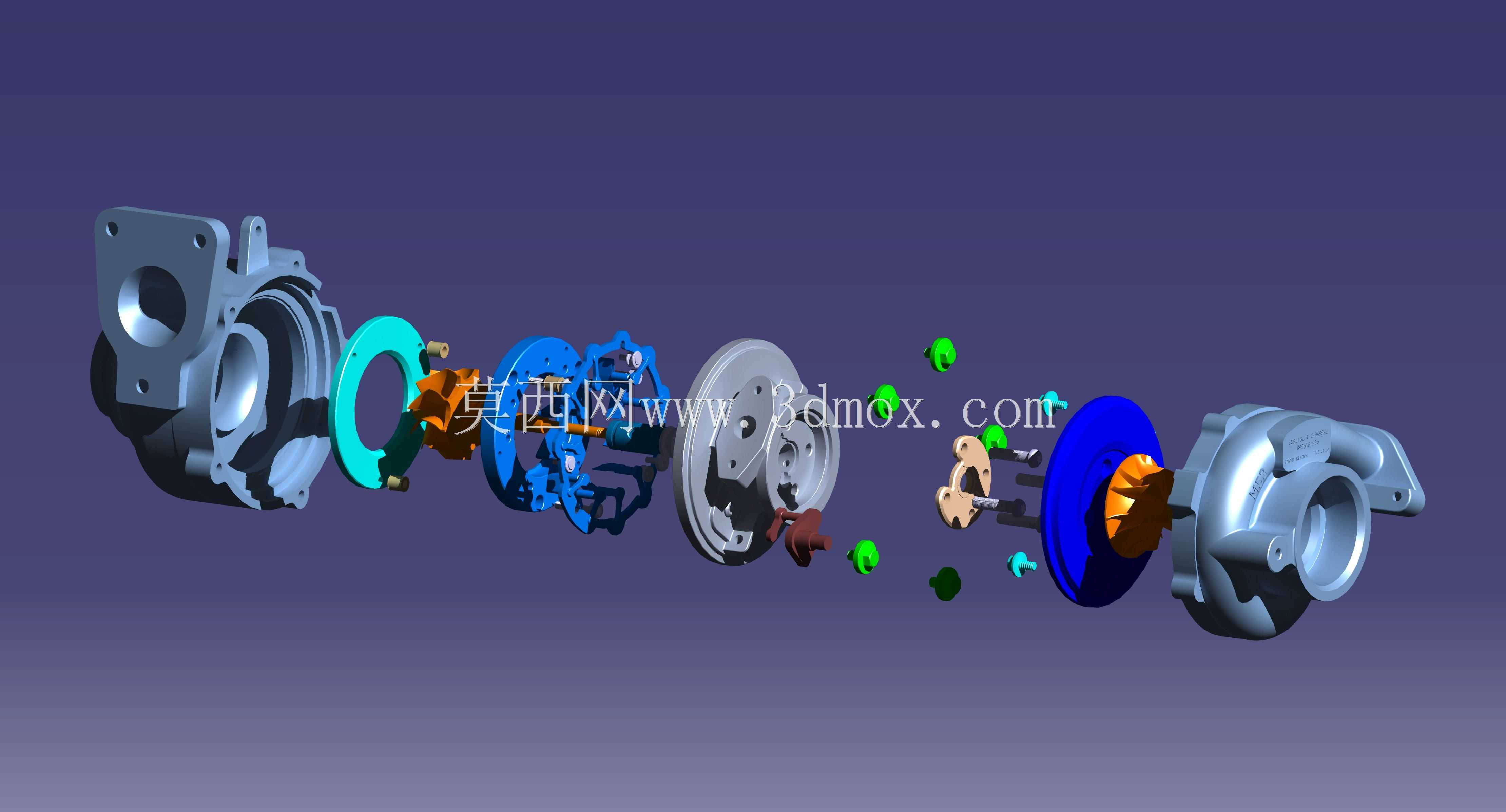

汽车发动机用涡轮增压器爆炸视图结构

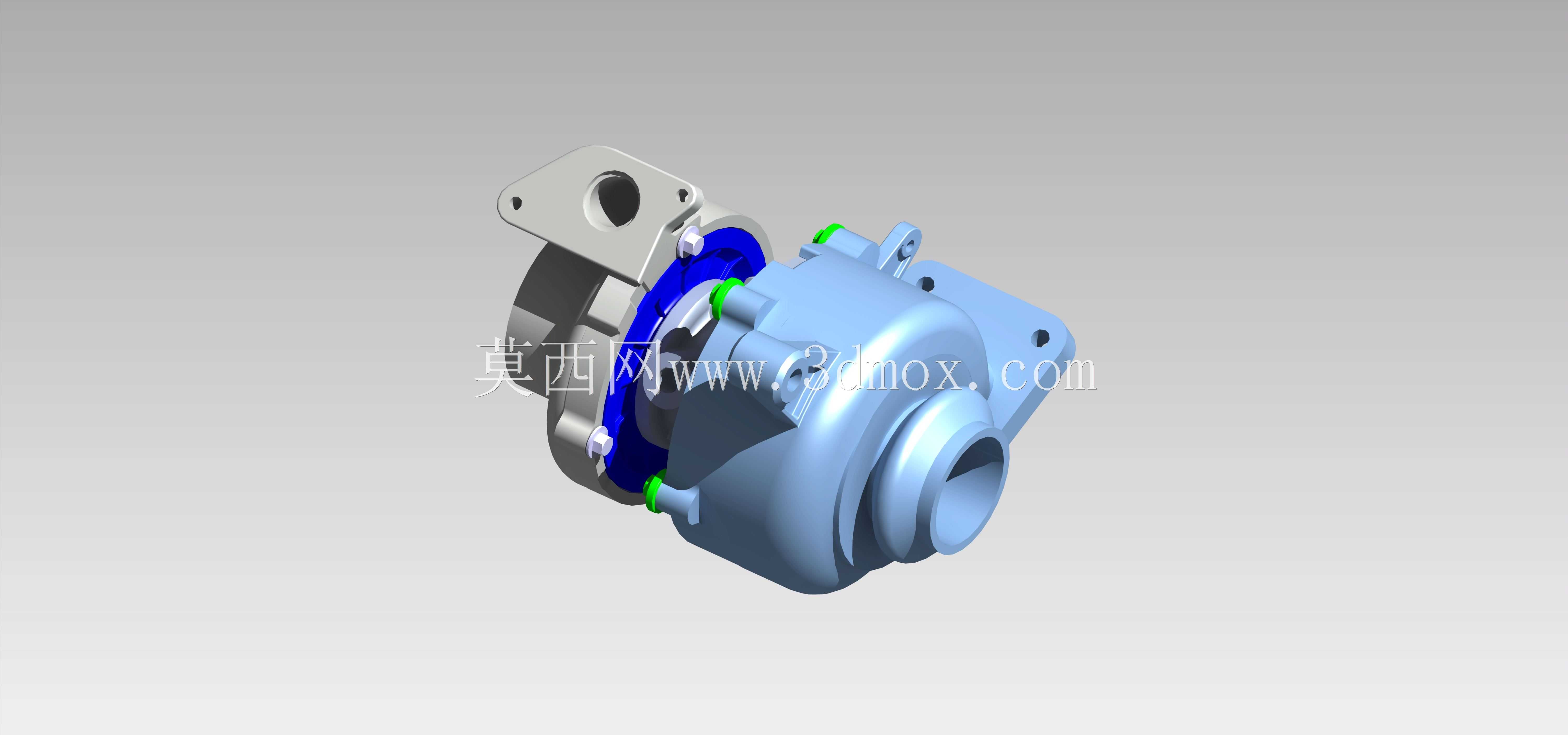

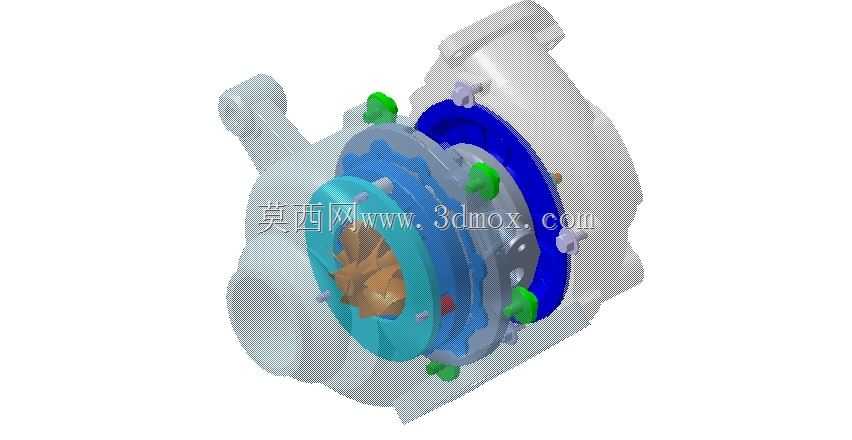

　　在商用车与乘用车的动力总成开发环节，涡轮增压器是提升发动机升功率、优化燃油经济性的核心配套部件，这套拆解结构完整呈现了浮动轴承式涡轮增压器的全部装配层级，从压气机端到涡轮端的每一个零件配合关系都做了清晰的结构还原，能直接用于动力系统匹配阶段的结构校核、教学场景的装配逻辑演示，也能作为售后维修环节的拆装参考依据。

　　从实际工况适配角度看，这套结构覆盖了废气涡轮增压的完整气路与油路逻辑：涡轮端壳体直接对接发动机排气歧管，承接800-1000℃的高温排气冲击，因此壳体采用耐热铸钢材质的流道设计，蜗壳的截面渐变曲率经过匹配计算，能将排气的脉冲压力高效转化为涡轮叶轮的旋转动能，叶轮采用混流叶片构型，叶片前缘的弧度设计兼顾了低转速下的响应速度与高转速下的通流效率，叶轮与涡轮轴采用摩擦焊连接，保证高转速下的连接强度，最高适配转速可达每分钟18万转以上。中间的轴承体是整个增压器的核心支撑结构，内置全浮动式轴承，轴承内外圈都留有油膜间隙，发动机主油道引出的润滑油从轴承体上方的进油口进入，同时为轴承、止推片提供润滑与散热，油道的走向设计避开了高温区域，避免润滑油在高温下结焦失效，轴承体上还设置了密封环安装槽，分别阻隔涡轮端的高温废气、压气机端的增压压力进入润滑油腔，防止出现漏油、窜气的常见故障。压气机端采用铝合金压铸壳体，蜗壳的扩压段角度经过优化，能将高速旋转的空气动能转化为压力能，压气机叶轮采用后弯式叶片设计，兼顾高压比下的喘振裕度，适配1.5-2.5L排量的自然吸气发动机升级，能将进气压力提升至1.5-2.0bar，帮助发动机在低转速区间即可输出峰值扭矩，减少涡轮迟滞带来的动力响应延迟。

　　从安装边界来看，这套增压器的涡轮端进气法兰采用标准T3接口尺寸，法兰面厚度12mm，分布四个M10的螺栓安装孔，孔位中心距为72mm，可直接适配多数主流小排量发动机的排气歧管接口；压气机端的出气口直径为52mm，配套标准硅胶管卡箍安装位，可直接对接中冷器进气管道；轴承体上的进油孔采用M14×1.5的标准螺纹接口，回油孔采用法兰式连接，回油口通径20mm，安装时需保证回油管路的倾斜角度不小于15度，避免回油不畅导致的漏油问题；壳体上还预留了旁通阀执行器的安装支架位，旁通阀的调节推杆长度可根据目标增压压力进行适配，当发动机高负荷排气压力超过阈值时，旁通阀打开将部分排气直接导入排气尾段，避免增压器转速过高导致的增压过压、叶轮超速损坏。

　　设计过程中针对常见的失效点做了结构优化：涡轮轴的轴颈位置做了高频淬火处理，表面硬度达到HRC60以上，减少长期高速运转下的轴颈磨损；止推轴承采用双侧止推结构，承受增压器起停过程中产生的轴向力，避免叶轮与壳体发生刮擦；压气机壳与轴承体的连接采用卡箍式结构，方便装配过程中的角度调整，可根据整车布置需求调整压气机出口的朝向，适配不同车型的机舱布局；所有密封环采用铸铁材质，开口间隙控制在0.15-0.25mm之间，既保证密封效果，又避免热胀冷缩导致的环体卡滞。这套结构的整体轴向尺寸为210mm，最大径向尺寸为135mm，整体重量约6.5kg，安装时需在涡轮壳与排气歧管的连接面加装金属复合密封垫，保证排气侧的密封性，避免高温排气泄漏引发的周边部件老化问题。在三维建模过程中，所有零件的配合公差都按照实际生产要求做了预留：轴承与轴颈的配合间隙控制在0.02-0.04mm，轴承与轴承座的配合间隙控制在0.04-0.06mm，保证双层油膜的形成；叶轮与壳体之间的冷态间隙控制在0.3-0.5mm，兼顾热态下的膨胀余量与气动效率，避免热机后叶轮与壳体发生碰擦。
