带把手家用清洁液塑料包装瓶结构设计

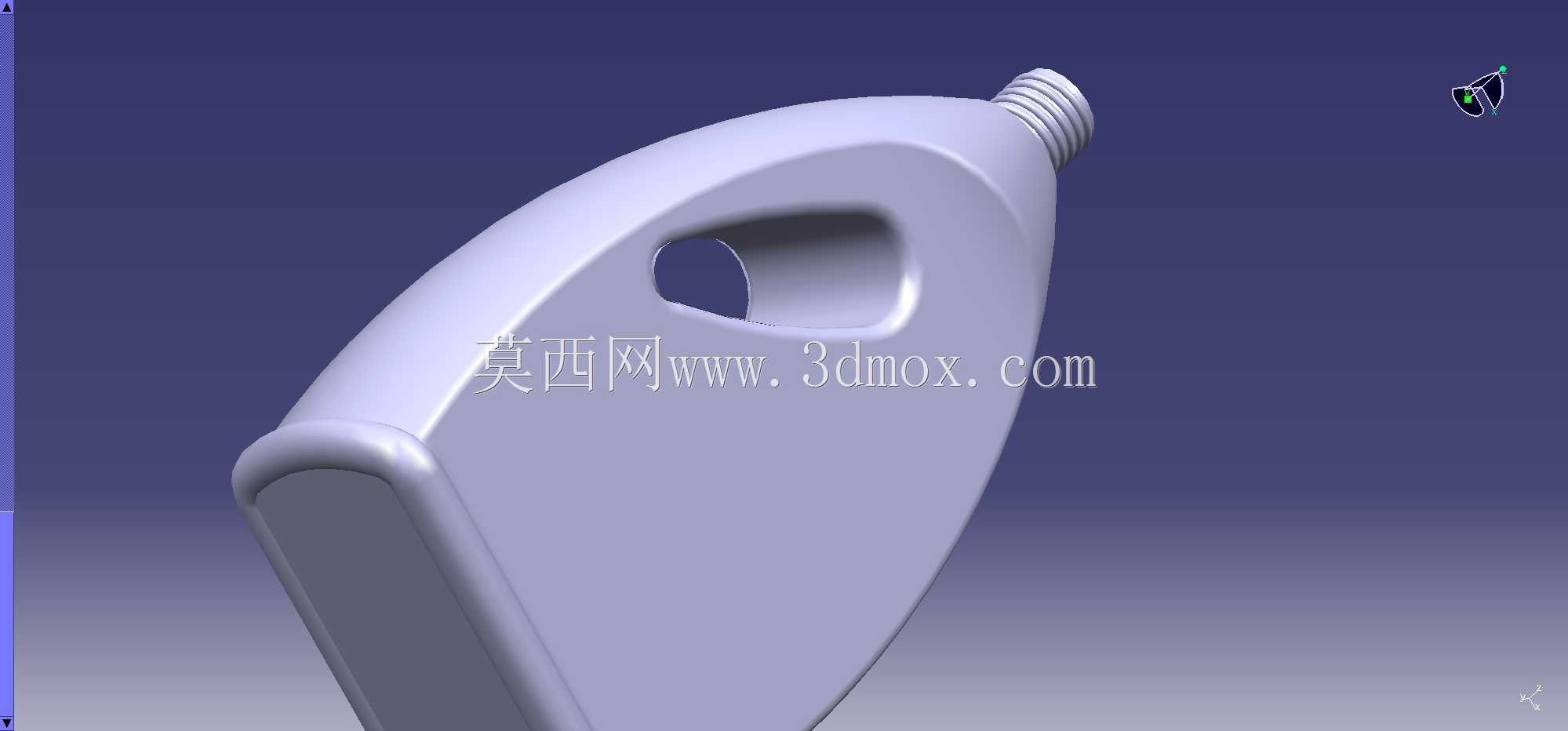

　　这款日化清洁液包装瓶的结构设计，核心围绕日化流通场景的全链路使用需求展开，覆盖从生产灌装、仓储堆码、物流运输到终端用户手持使用的全流程适配。首先从终端使用场景来看，瓶身侧面的一体化内凹把手是核心人机设计点，把手的内凹弧度经过反复校核，适配成年用户手掌自然握持的弯曲角度，把手边缘做了R3以上的圆角过渡，避免灌装满液状态下持握时硌手，同时把手的开孔尺寸预留了戴家务手套操作的余量，即使用户佩戴橡胶清洁手套也能顺利穿入把手稳定持握，不会出现打滑脱手的情况。瓶身整体采用上窄下宽的锥度设计，底部设置了宽度12mm的平整支撑边，放置在洗漱台、置物架等平面时的静摩擦系数足够，即使台面有少量水渍也不会轻易滑移，空瓶状态下的重心偏移量控制在3mm以内，

　　不会出现放置倾倒的问题。瓶口采用标准的28mm螺纹口径，适配市面通用的旋盖、翻盖以及量杯盖结构，螺纹段的长度设计为8mm，配合瓶口的密封环结构，拧紧后可以承受1.2米高度自由跌落不渗漏，满足物流运输环节的抗冲击要求，同时螺纹的导程设计兼顾了用户开合的便利性，不需要过大的拧动力度即可实现密封与开启。从生产制造的角度来看，整个瓶身采用一体化吹塑成型工艺，没有额外的拼接结构，瓶身壁厚做了梯度分布设计：把手受力区域壁厚控制在1.8mm，保证持握时的结构强度，不会出现受力凹陷变形；瓶身主体区域壁厚1.2mm，在保证结构刚度的前提下尽可能降低原料用量，控制生产成本；瓶口螺纹区域壁厚2.2mm，保证螺纹配合的结构强度，避免多次开合后螺纹滑牙。

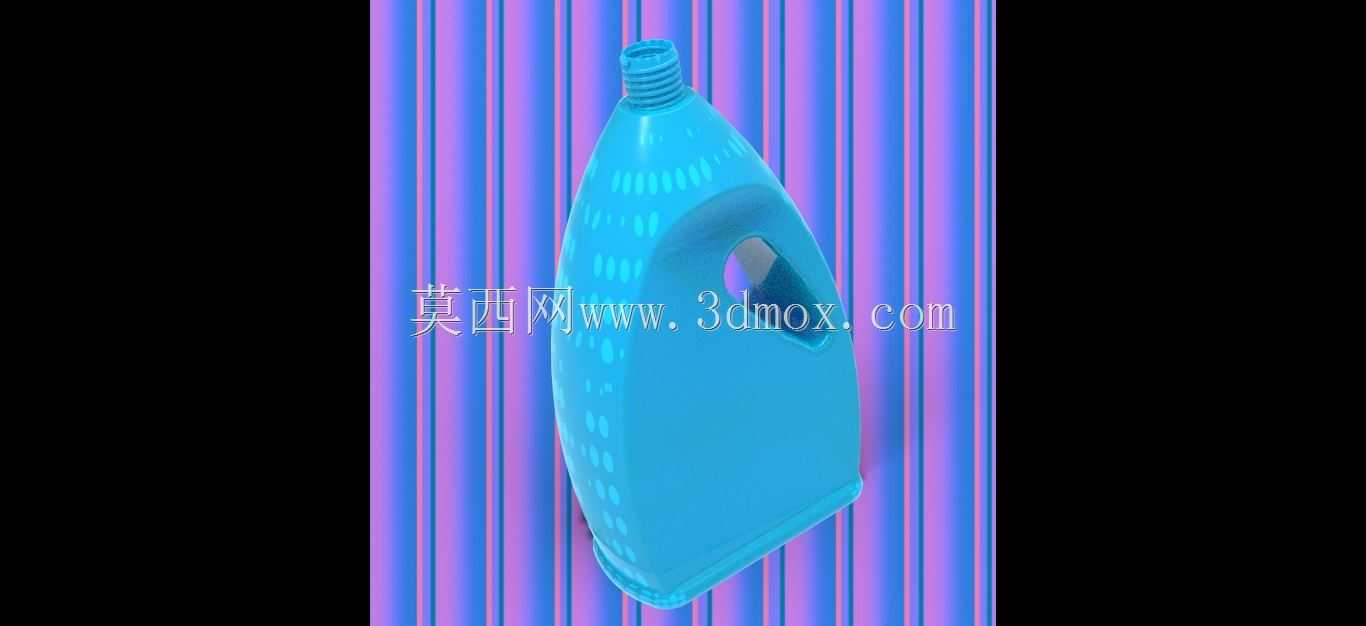

　　瓶身表面的点状纹理设计并非装饰作用，一方面是增加持握时的接触面摩擦力，沾有清洁液的湿手状态下也能稳定持握，另一方面是吹塑成型时可以减少瓶身表面的收缩痕，提升成品外观合格率，同时纹理区域可以隐藏日常使用中产生的细微划痕，延长产品的外观使用寿命。在仓储堆码场景下，瓶肩位置做了15度的倾斜过渡，同时设置了与底部支撑边匹配的堆叠定位槽，多层堆码时上层瓶的底部可以嵌入下层瓶的瓶肩定位区域，堆码高度达到6层时不会出现滑移塌垛，堆码载荷可以均匀分散到瓶身侧壁，不会因为局部应力集中导致瓶身变形破损。物流运输环节中，瓶身的流线型曲面设计可以分散外力冲击，当运输过程中出现侧面碰撞时，曲面结构可以通过微小的弹性形变吸收冲击能量，避免瓶身开裂，

　　同时瓶身的最大横截面尺寸适配标准日化产品的运输包装箱内格，不需要额外增加缓冲填充材料即可固定在包装箱内，降低包装辅料成本。针对内容物的适配性，瓶身内部做了光滑的无死角圆弧过渡，没有残留积液的死角，用户使用到最后阶段时，剩余清洁液可以顺着瓶身内壁的弧度流向瓶口位置，减少内容物残留，提升用户使用体验。瓶身的色彩设计采用高饱和度的亮蓝色，一方面是日化清洁类产品的常用视觉识别色，方便用户在置物架上快速识别，另一方面蓝色材质本身的耐光性较好，长期放置在卫生间、阳台等有光线照射的区域，不会轻易出现材质发黄变脆的问题，延长产品的货架期和使用寿命。在安装边界适配方面，瓶身的最大宽度为120mm，总高度为280mm，厚度为65mm，可以适配市面常见的卫浴置物架、厨房橱柜储物格的尺寸，放置时不会出现尺寸超出无法收纳的问题，同时把手的内凹位置距离瓶身外侧35mm，用户持握时手指不会碰到瓶身侧面的置物架挡板，取放动作顺畅。整个结构设计没有多余的装饰性结构，所有曲面和结构特征都服务于功能需求，吹塑成型的拔模角度控制在3度以上，生产过程中可以顺利脱模，不需要复杂的模具结构，量产时的工艺稳定性高，成品合格率可以达到98%以上，适合大规模工业化生产。
