工业加工场景手动开卷机结构三维设计作品

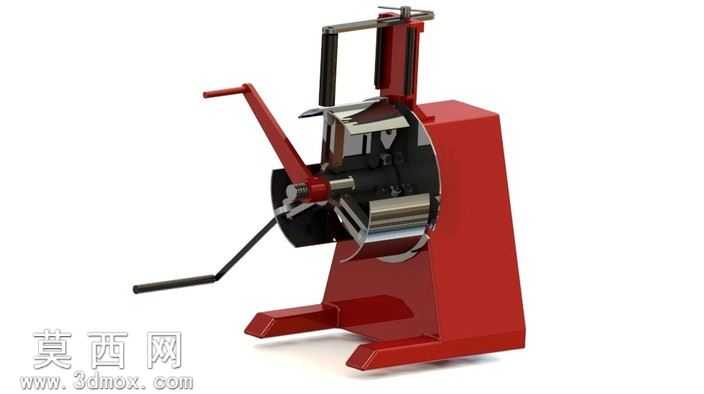

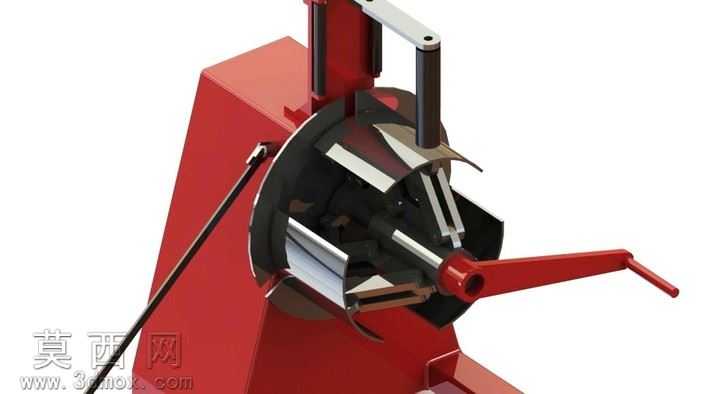

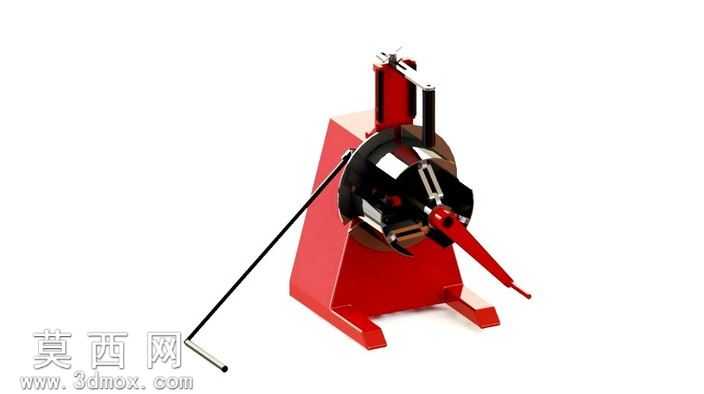

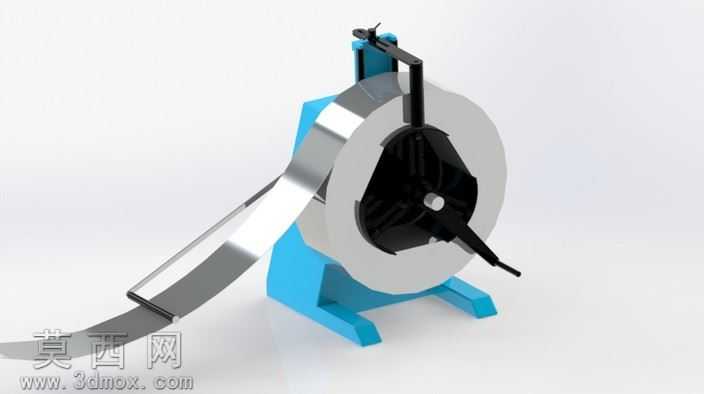

本作品为手动开卷机的全参数化三维建模成果，建模过程全程遵循机械设计的实际加工装配逻辑，从核心功能部件到外围支撑结构逐一完成特征构建。首先在建模阶段，设计人员先梳理开卷机的功能需求：该设备需要完成金属卷材的承托、放卷、阻尼止动功能，因此先从底部支撑机架开始建模，采用钣金特征构建红色的立式支撑底座，通过拉伸、切除、折弯特征还原底座的支撑脚、安装立面结构，确保机架的重心位置符合手动操作的人机工程要求，预留的各部件安装孔位完全匹配实际装配的公差要求。其次构建核心的卷轴离合机构，这部分是开卷机的核心功能部件，建模时采用旋转特征构建卷轴主体，通过装配约束配合摩擦离合器的各个摩擦片、压簧、操作手柄部件，还原离合器的动作逻辑：当扳动红色操作手柄时，离合器压紧或松开卷轴，实现卷材的放卷启停控制，避免放卷过程中卷材松脱惯性导致的送料过量问题，同时摩擦离合结构可以缓冲启停瞬间的冲击力，避免机构过载损坏。侧面的长操作杆采用扫描特征构建，还原杆身的金属质感与端部的握持结构，操作杆的铰接位置经过运动仿真校验，确保扳动行程符合手动操作的施力范围，操作力控制在普通人可轻松操作的区间内。材质与渲染阶段，为不同部件匹配对应的物理材质：支撑机架采用喷涂红色防锈漆的铸铁材质，调整粗糙度参数还原漆面的哑光金属质感；卷轴、离合部件、操作杆采用发黑处理的碳钢材质，调整金属度与反射参数还原金属部件的磨砂金属光泽；铰接位置的销轴等小部件采用镀锌亮面金属材质，通过材质差异区分不同功能的部件，让整体模型的视觉层次清晰。渲染阶段采用三点布光方案，主光源从斜上方投射，突出设备的立体结构轮廓，辅光源补全暗部细节，避免结构阴影过深遮挡关键装配关系，环境光采用柔和的工作室环境贴图，让金属材质的反射效果自然真实。设计思路上，该手动开卷机定位为小型钣金加工场景的辅助送料设备，整体结构紧凑，无需外接动力源，依靠手动操作与摩擦离合机构即可完成窄幅金属卷材的放卷作业，所有部件的建模都保留了完整的参数化特征，可根据实际加工的卷材宽度、承重需求快速调整机架尺寸、卷轴直径、离合弹簧参数，适配不同的生产场景需求。建模过程中所有装配配合都经过干涉检查，确保各活动部件运动过程中无碰撞、无卡滞，对易磨损的离合摩擦片位置单独做了分层特征设计，预留了磨损后的更换余量，对应的安装槽尺寸符合标准件的选型规格，无需额外修改即可直接导出工程图用于生产加工。
