可调式工业相机安装固定支架结构

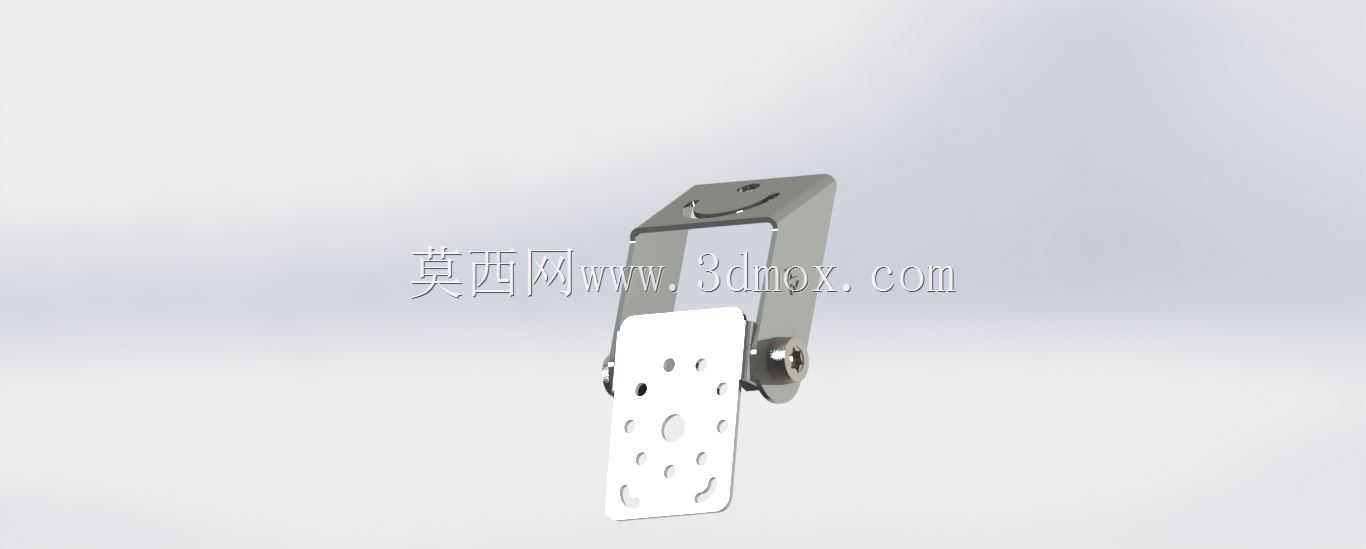

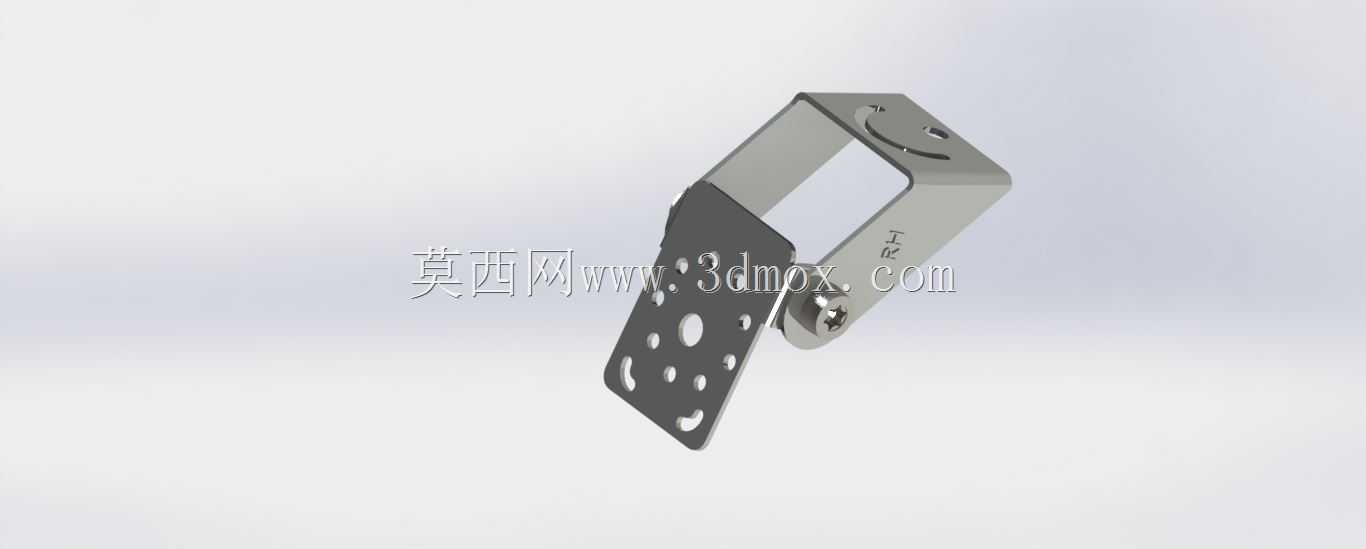

　　这款可调式相机安装支架，主要面向工业视觉检测、设备影像采集、小型摄像模组固定场景设计，整体采用钣金冲压弯折成型工艺制作，兼顾结构强度与轻量化需求，适配多数常规尺寸的工业面阵相机、小型监控摄像模组的安装固定。从结构设计来看，支架分为两个核心功能段，一端为带多组安装孔位的设备连接板，板面排布不同孔径的圆孔与腰型孔，可适配不同安装孔距的相机设备，腰型孔预留了一定的位置调整余量，安装时无需严格对齐孔位即可完成固定，降低现场安装的对位难度；另一端为设备安装基座，基座上设置有铰接转轴结构，可实现连接板端的角度俯仰调节，调节到位后通过转轴处的紧固件锁止，即可固定相机的拍摄角度，满足不同视场角、不同拍摄高度的取景需求。

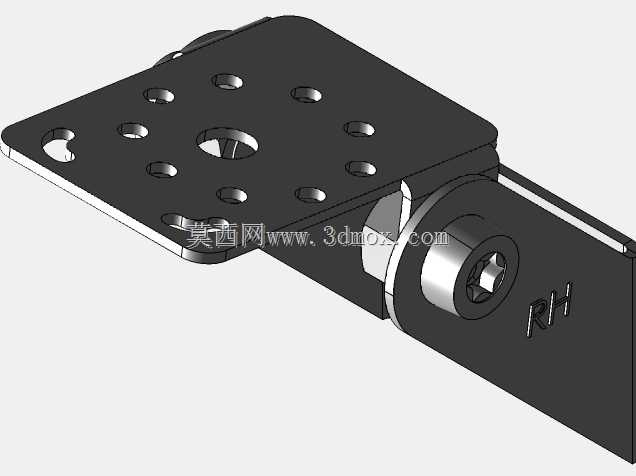

　　铰接位置的转轴采用铆接工艺装配，转动阻尼适中，既不会因自重出现角度下滑，也不会出现调节卡滞的问题，基座段同样预留了安装固定孔，可将整个支架锁附在设备机架、墙面、安装型材等多种承载面上。从安装边界来看，支架整体展开长度控制在合理范围内，不会占用过多安装空间，弯折后的基座与连接板之间预留了足够的走线空间，相机的供电线、数据线可顺着支架弯折处排布，避免线缆外露被剐蹭，也能让整体布线更规整。在实际工业场景应用中，这类支架常被用在自动化生产线的视觉检测工位，用来固定工业相机完成产品外观缺陷检测、尺寸测量、条码识别等工作，也可用于小型设备的内置摄像模组固定，或是安防监控场景下的小型摄像头角度调节安装。设计时充分考虑了钣金加工的工艺特性，

　　所有弯折处都预留了合理的折弯半径，避免冲压弯折时出现板材开裂的问题，板件边缘做了去毛刺处理，不会划伤安装人员或是设备线缆。孔位设计上兼顾了通用性，除了适配常规的M3、M4安装螺丝，部分大孔径孔位也可穿过快拆接头，满足不同的安装固定需求。支架的角度调节范围覆盖了常用的俯仰取景角度，无需额外加装转接件即可完成多数场景的角度调整，减少了现场安装的配件数量。板材厚度选用兼顾刚性与重量的规格，在承载常规重量的工业相机时不会出现形变晃动，保证相机拍摄时的稳定性，避免因支架抖动导致的成像模糊、检测精度下降问题。基座部分的弯折结构形成了类似加强筋的结构形态，无需额外焊接加强件即可提升整体的结构刚性，减少加工工序的同时也控制了整体制造成本。在安装适配性上，该支架既可以通过螺丝锁附在平面安装面上，也可配合抱箍等配件固定在圆管类型材上，适配不同的设备安装环境，连接板上的多孔位设计也支持安装小型补光灯、传感器等配套配件，拓展了支架的使用场景。
