NMRV30蜗轮减速机输出法兰结构设计

　　在小型蜗轮蜗杆减速机的配套传动链路里，输出法兰是衔接减速箱体与从动负载的核心受力构件，这款适配NMRV30机型的输出法兰，主要面向轻载自动化输送、小型包装设备工位驱动、食品加工流水线传动单元这类对安装空间有严格限制的应用场景，承担着输出端扭矩传递、负载端定位支撑、箱体端面密封配合的多重作用。从实际装配逻辑来看，这类小规格减速机的输出法兰不需要承担大吨位的重载冲击，但对安装同轴度、端面贴合精度、连接孔位的位置度有较高要求，一旦法兰端面与箱体输出端的平行度超差，很容易造成输出轴油封偏磨，出现润滑油渗漏问题，还会连带导致负载端的传动轴承承受额外径向力，缩短整套传动组件的使用寿命。

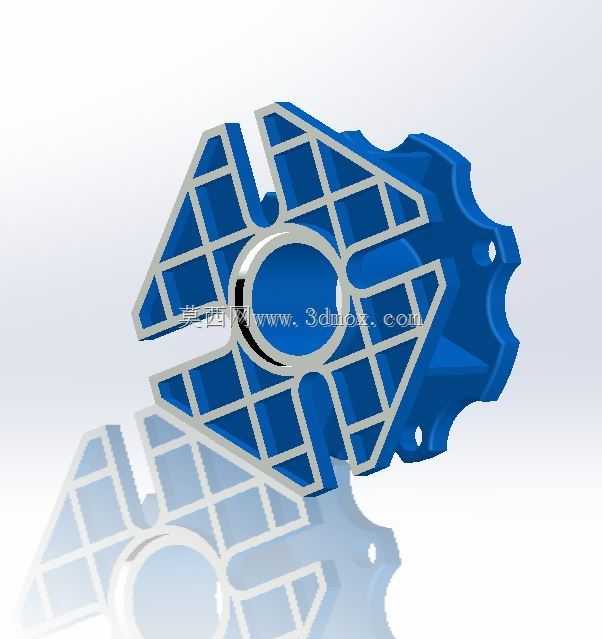

　　这款法兰的结构设计充分考虑了NMRV30机型的紧凑安装边界，整体采用端盖式法兰的布局逻辑，中心设置与输出轴轴承外圈适配的定位止口，止口的尺寸公差严格按照过渡配合的要求设计，既能够保证装配时轴承外圈可以顺利压入，又能避免运行过程中轴承外圈出现跟转窜动的问题。法兰盘面的加强筋采用放射状网格布局，没有采用传统的整面实心结构，这种设计一方面可以在不降低盘面结构刚性的前提下，有效减少铸件的壁厚差，降低铝合金压铸成型时的缩孔、变形风险，毕竟这类小型减速机法兰大多采用压铸铝合金材质生产，过大的壁厚差很容易在冷却过程中产生内应力，导致机加工后端面出现翘曲；另一方面网格状加强筋可以在同等重量下提升盘面的抗扭刚性，当输出端传递额定扭矩时，加强筋可以将连接孔位的受力均匀分散到整个盘面，避免局部应力集中导致的法兰开裂问题。

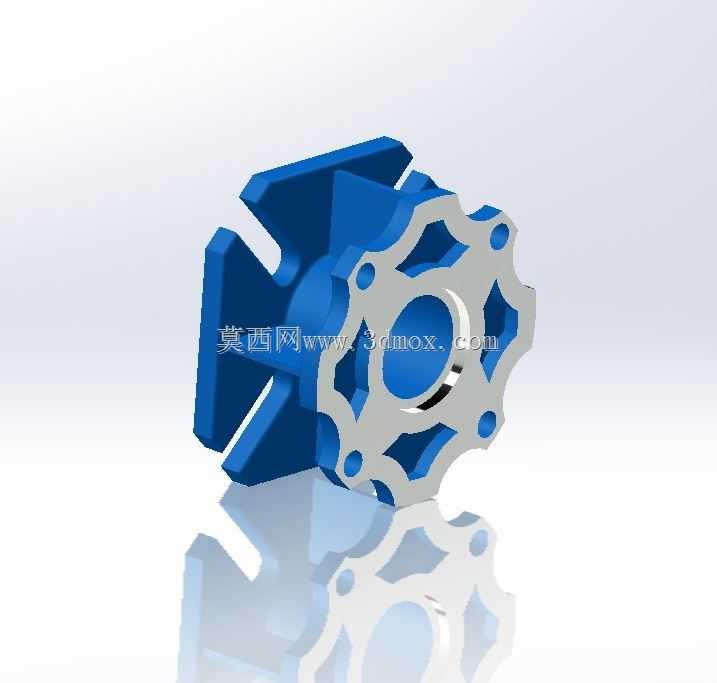

　　法兰外缘的异形轮廓并非随意设计，而是完全匹配NMRV30减速机箱体的输出端外形，周向设置的多个安装沉孔，位置与箱体端面对应的螺纹孔完全对齐，沉孔的深度设计充分考虑了内六角圆柱头螺钉的安装空间，保证螺钉拧紧后头部不会高出法兰盘面，避免和后续连接的负载构件产生干涉。法兰盘面上预留的两个小型定位销孔，主要用于装配时的快速对位，工人在现场安装更换法兰时，不需要反复调整孔位角度，只需要将定位销对准箱体上的对应销孔推入，就能保证所有连接孔位完全对正，大幅降低现场装配的调整难度。中心孔的内侧预留了油封安装位，槽位的尺寸和粗糙度要求适配标准丁腈橡胶油封，装配后油封的唇口可以紧密贴合输出轴的轴颈表面，有效阻挡箱体内的润滑脂向外渗漏，同时阻挡外部环境中的粉尘、水汽进入箱体内部，避免蜗轮蜗杆副出现磨粒磨损。

　　从安装边界来看，这款法兰的轴向厚度控制得非常紧凑，安装后不会额外增加减速机输出端的轴向长度，非常适合安装在空间局促的自动化设备内部，比如小型皮带输送机的驱动端、自动贴标机的工位回转驱动、小型工装夹具的旋转动力端这类对安装尺寸有严格限制的场合。法兰的安装端面设计有0.05mm深度的密封胶槽，现场装配时可以在槽内填充液态密封胶，和箱体端面贴合后能够形成可靠的静密封面，即使在设备长期运行出现轻微温升的情况下，也不会出现密封面渗油的问题。在受力设计上，这款法兰的额定适配扭矩完全匹配NMRV30减速机的最大输出扭矩，加强筋的厚度、连接孔的壁厚都经过了受力校核，当设备出现瞬时过载冲击时，法兰不会出现断裂变形，能够对内部的输出轴承和蜗轮副形成有效的防护。

　　不同于通用标准法兰，这款专用输出法兰的所有结构尺寸都完全适配对应型号的减速机，不需要额外进行二次加工就可以直接装配使用，对于设备维护人员来说，更换时只需要拆卸旧法兰的连接螺钉，清理箱体端面的旧密封胶，对准定位销装上新法兰，按照对角顺序拧紧连接螺钉即可完成更换，不需要调整输出轴的轴向间隙，也不需要重新选配轴承，大幅降低了设备维护的时间成本。在材质适配性上，这种结构既可以采用压铸铝合金批量生产满足常规工业场景的使用需求，也可以采用铸铁或者不锈钢材质铸造，满足食品加工、化工防腐这类特殊场景的使用要求，只需要调整对应的材质热处理工艺，不需要修改法兰的整体结构尺寸，具备很强的场景适配性。
