手动台式小型压力装配作业设备结构

　　这款手动台式压装设备的结构设计，完全围绕小批量零部件加工、维修工位的压装作业需求展开，在五金加工、电子装配、小型零部件维修、样品试制等场景中适配性极强，不需要外接气源、电源就能独立完成作业，对工位条件的要求极低，哪怕是没有动力配套的临时维修点位、小作坊加工工位都能直接部署使用。从实际作业场景来看，这类手动压装设备常被用于小尺寸销轴的压入、薄金属片的冲裁成型、小型塑胶件的压合装配、过盈配合小零件的组装，比如电子接插件的端子压接、小型轴承的外圈压入安装、薄铜片的简易冲孔、线束端子的压合等作业，都能通过该设备完成，相比大型冲压设备，它的作业灵活性更高，不需要复杂的模具安装调试，单人单手就能操作，作业时的反作用力完全由设备自身的C型机架承担，不会对作业台面产生额外的倾覆力矩。

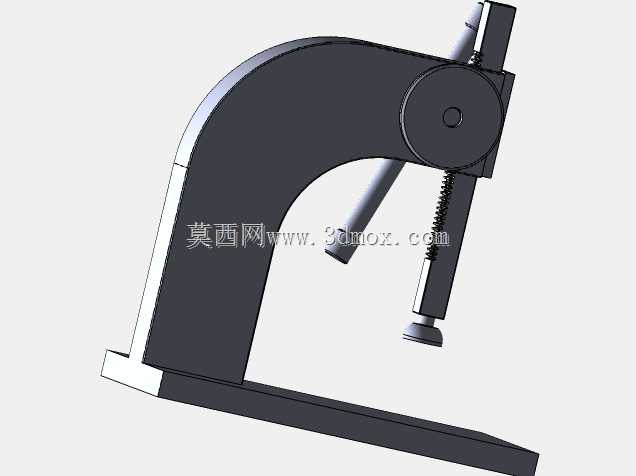

　　从结构设计思路来看，整体采用C型开式机架布局，这种布局的核心优势是作业区域三面开放，操作人员取放工件的空间充足，不会被机架结构干涉，不管是长条状工件还是小型异形件，都能顺利放到压头下方的作业平台上。机架主体采用一体式弯板成型结构，后侧的弧形过渡段是应力集中的核心区域，设计时特意加大了该区域的截面厚度，避免长期受反作用力出现机架开裂、变形的问题，底座部分做了加宽平直设计，和作业台面的接触面积足够大，压装作业时设备不会出现翘头、滑移的情况，不需要额外打膨胀螺栓固定，直接放置在平整台面上就能稳定作业。

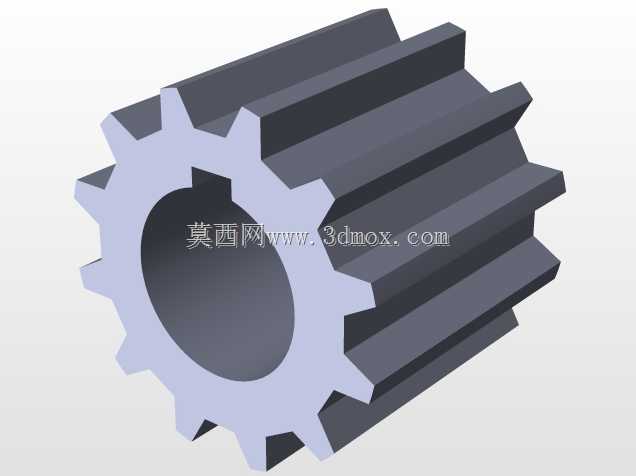

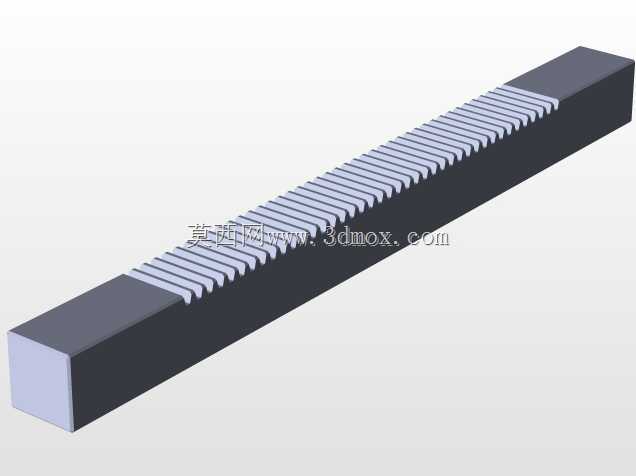

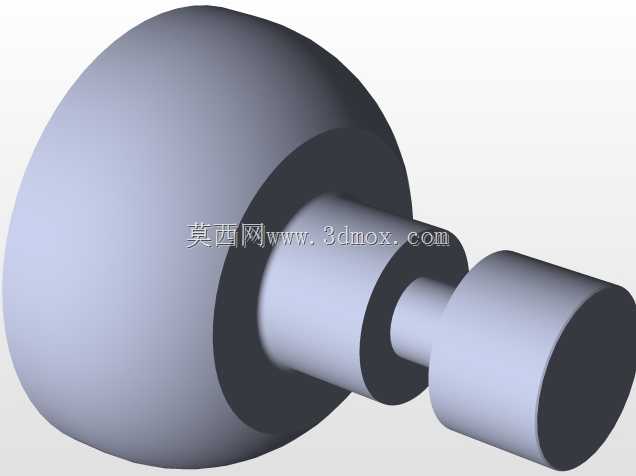

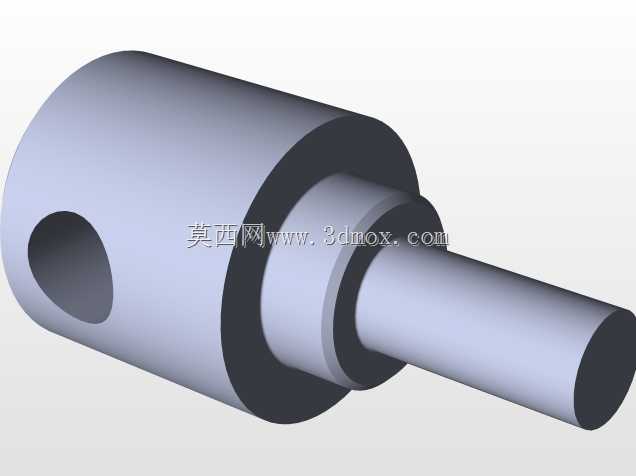

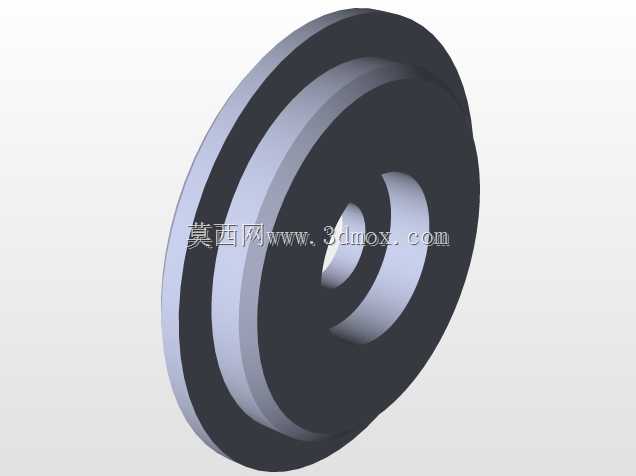

　　压合执行部分采用齿轮齿条传动结构，操作手柄和驱动齿轮同轴固定，扳动手柄时齿轮带动齿条做垂直向下的直线运动，齿条下端直接连接压头，传动路径短，机械效率高，操作人员施加在手柄上的力经过齿轮齿条的力矩放大后，在压头端能输出足够的压装力，完全满足小型零件的压装需求。压头部分做了可更换设计，端面为平整圆形结构，针对不同的作业需求，可以更换对应形状的压头，比如冲孔作业换冲头、压装轴承换对应尺寸的压套，不需要改动设备主体结构就能适配不同作业内容。齿条侧面设置了导向结构，和机架上的导向槽配合，保证压头上下运动时的垂直度，不会出现偏斜，避免压装时工件被压歪、零件出现压损的问题。

　　从安装边界和尺寸适配来看，这类小型手动压装设备的整体占地面积不足0.1平方米，底座长度控制在300mm以内，整体高度在400mm左右，压头到底座工作面的最大开口高度预留了150mm的空间，喉深也就是压头中心到机架内侧立面的距离做到了120mm，能覆盖绝大多数小型零件的压装尺寸需求，哪怕是宽度在100mm以内的小型组件，也能顺利放到压头下方完成作业。设备整体重量控制在15kg以内，单人就能搬动转移工位，不需要配套吊装设备，工位调整的灵活性极强。

　　在实际使用的细节设计上，手柄的操作角度做了人体工学适配，初始位置时手柄处于斜向上45度的位置，操作人员站在设备正前方，自然伸手就能握住手柄，向下扳动的行程刚好覆盖手臂的舒适施力范围，不需要过度弯腰或者抬臂就能完成全行程压合作业。压头的下行行程设置了硬限位，避免齿条超行程脱出，同时在齿条上端设置了复位结构，压合作业完成后松开手柄，压头会自动回升到初始位置，不需要手动抬升复位，能有效提升连续作业的效率。机架的底座工作面做了铣平处理，平面度控制在0.1mm以内，保证压装时工件放置平稳，压合力垂直作用在工件上，不会出现侧向分力导致零件压装偏移。

　　针对不同的作业场景，这款设备的结构还预留了拓展空间，比如底座工作面上可以加装简易定位夹具，针对批量压装的零件做定位挡块，不需要每次手动对齐压装位置，能进一步提升小批量作业的加工效率；压头部分也可以加装力感应附件，方便操作人员控制压装力的大小，避免压装力过大压坏脆性零件。和气动、电动压装设备相比，这款手动设备没有动力损耗，不存在漏气、电路故障的问题，维护成本极低，日常只需要定期在齿轮齿条的啮合位置、导向槽位置添加少量润滑脂，就能保证长期顺畅使用，非常适合加工量不大的维修工位、样品试制工位、小型加工门店使用，哪怕是教学场景下的金工实习工位，也能作为基础压装设备使用，操作门槛低，新员工简单讲解就能上手操作，不存在复杂的操作学习成本。
