带辊筒输送线的框架式液压压合工作站

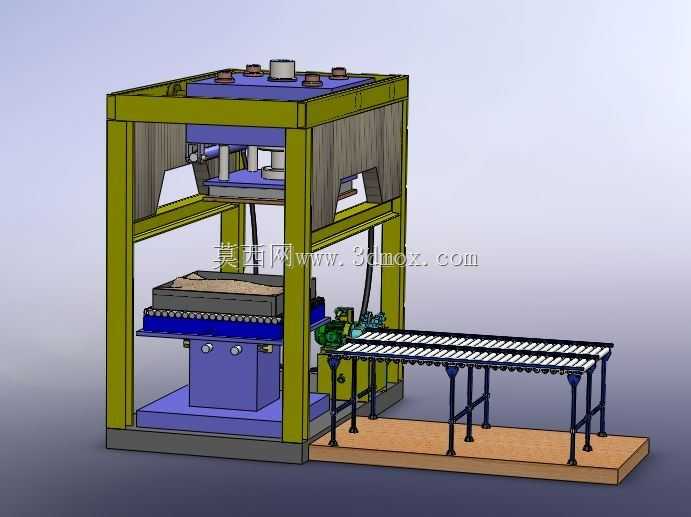

　　这套三维结构方案呈现的是一台集成辊筒输送线的龙门框架式液压压合设备，主要面向板材叠压、托盘组件压装、保温板成型、包装件压实以及需要在节拍线上完成短行程加压的工序。设备并非孤立压机，而是把主机、液压动力单元、工件承载台面和进出料输送段组合成一个工作站，适合布置在车间连续生产线中，工件可由辊道送入压制区域，完成定位、加压、保压后再由另一侧输出。

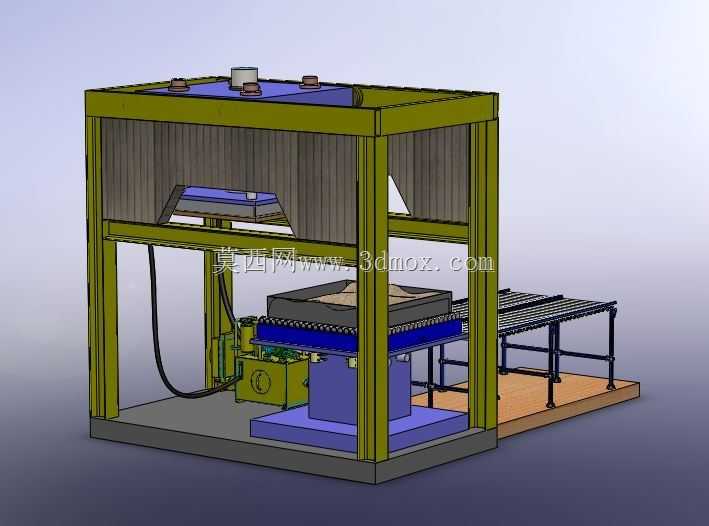

　　从现场布置角度看，主机采用四根立式立柱配合上横梁、下底座形成封闭承载框架。上横梁内部布置主压油缸及同步导向结构，顶部预留油缸安装法兰、管路接口和维护空间；活动压板沿立柱方向上下运动，压板下方设置平整压合面，用于将压力均匀传递到工件表面。框架外侧的封板和护罩并非单纯外观件，它们承担安全隔离、防尘和降低液压动作噪声外散的作用，同时在三维建模时需要兼顾可拆卸性，便于后期检修油缸、阀组和导向套。

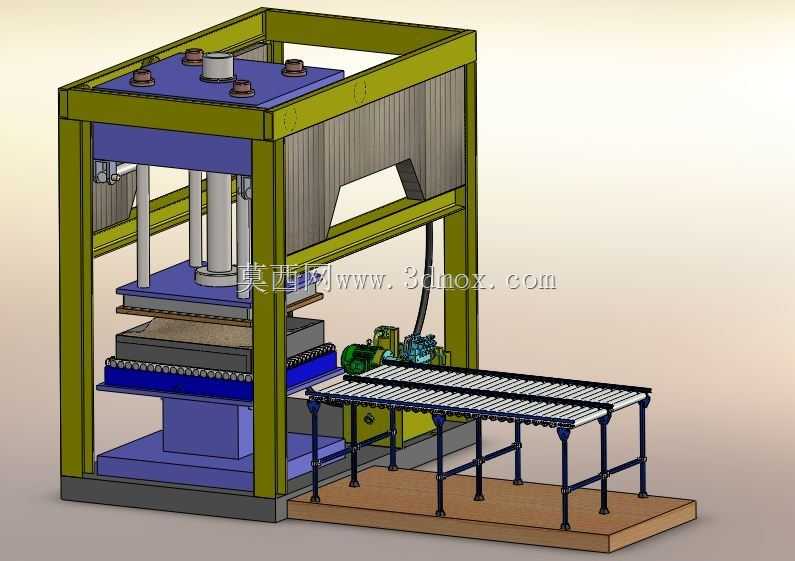

　　下部结构是该方案的重点。底座中央设置主工作台，台面上可见用于承托工件的蓝色定位板和挡边结构，能够限制物料在压合过程中的横向位移。工作台前方衔接一段独立支腿支撑的辊筒输送线，辊道高度与压机进料面保持一致，工件可以通过人工推送或线体流转进入工位。输送线支腿采用可调脚座形式，安装时可根据地面平整度微调高度，使辊面与工作台之间的高差控制在较小范围内，避免托盘或板材跨接时产生卡滞。

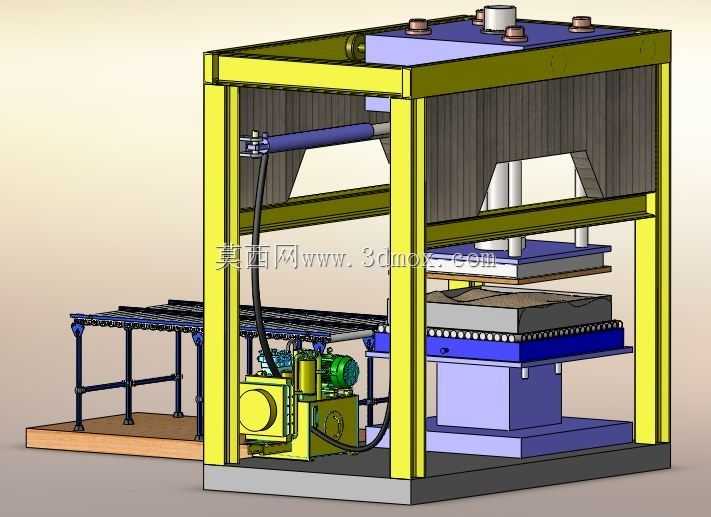

　　液压系统集中布置在主机侧下方，泵站、电机、阀块和油管均在模型中有所体现。实际设计时，泵站位置既要靠近油缸以缩短高压管路，又要避开工件输送通道和操作人员站位。管路走向应沿框架立柱或底座内侧固定，减少悬空软管；高压胶管需要预留活动压板全行程所需的弯曲半径，不能在加压下降时出现拉扯、摩擦或小半径折弯。油缸下压速度、回程速度和保压压力通常由阀组及节流元件控制，若用于不同厚度工件，还应在电控或液压回路中考虑压力切换与行程限位。

　　功能特性上，该设备强调的是大面均布压合而非单点冲压。活动压板面积较大，适合对矩形板材、层叠物料或工装夹具整体施压；压板与底座之间的开放空间允许托盘、模具或随行夹具进入。对于需要保证压合平面度的产品，结构设计中应关注压板刚度、立柱导向间隙以及工作台面的平行度。若压板跨距较大，仅靠单油缸驱动可能造成边缘压力不均，此时需要通过增加油缸数量、布置同步机构或加强压板筋板来改善受力状态。

　　安装边界方面，三维布局时需要同时核对主机占地、输送线伸出长度、顶部检修高度和侧面维护距离。主机框架高度明显高于输送线，油缸上端及顶部盖板应预留吊装和检修空间；设备四周至少应留出液压站拆装、管路维护和工件异常取出的通道。辊筒输送线向主机前侧延伸较长，布置在厂房内时不能只看单机投影，还要考虑工件等待区、出料暂存区以及人员绕行路线。基础层面，压机底座承受压合力和设备自重，宜落在平整坚实的混凝土地面上；输送线支腿受力相对较小，但也要保证与主机对接处不发生明显沉降。

　　从建模思路看，方案将焊接机架、标准型材护罩、辊道组件、液压元件和输送支腿分层表达，便于结构工程师分别校核。机架部分可按焊接件思路拆分为立柱、横梁、底座和加强板；输送部分可按通用辊道组件处理，辊筒、支腿、横撑和脚座分别建立装配关系；液压部分则需要保留泵站、油缸、阀块和管路的相对位置，用于干涉检查和维护空间评估。整体模型适合用于方案评审、产线布局、机架细化设计以及液压压合工位的选型参考。
