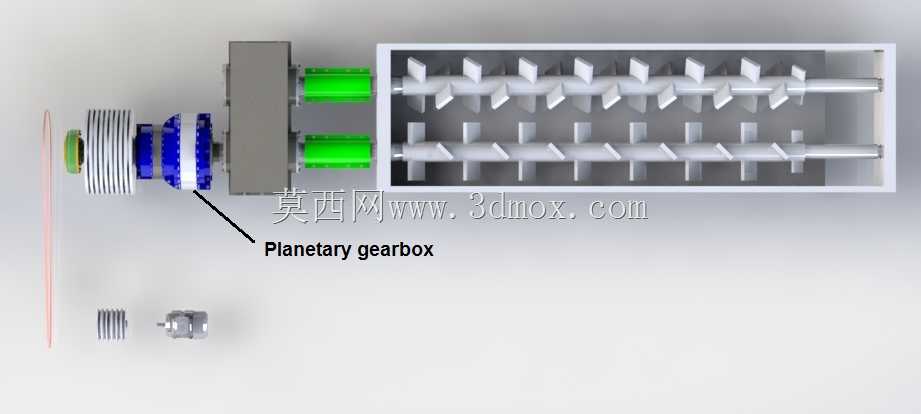

粘土搅拌机配套1:20速比行星齿轮传动箱

　　这款行星齿轮传动结构，是粘土搅拌设备动力传输路径中的核心减速单元，速比设定为1:20，匹配搅拌作业时高扭矩低转速的输出需求。在粘土加工生产场景中，搅拌工序需要持续输出大扭矩来克服粘土拌合过程中的粘滞阻力，普通定轴齿轮减速结构在同速比下体积偏大、承载能力有限，很难适配紧凑安装空间下的重载传动需求，而行星轮系的结构特性恰好能解决这一矛盾——动力从输入轴进入后，通过太阳轮分流给周向均布的多个行星轮，再经由行星架将动力汇总到输出端，功率分流的传动形式让每一组啮合齿轮承受的载荷大幅降低，同等承载能力下整体结构体积比传统定轴减速箱缩小近40%，非常适合搅拌设备机架上预留的紧凑安装位。

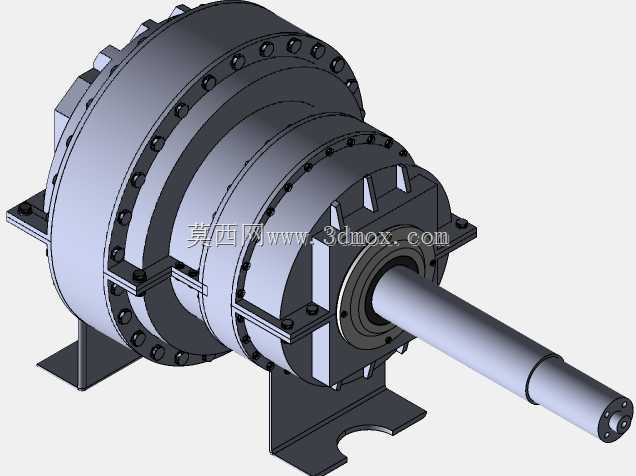

　　从实际安装边界来看，该齿轮箱采用分体式铸钢壳体，通过底部两个带安装孔的支撑脚与设备机架固定，支撑脚的开孔位置经过匹配校核，可直接适配常规粘土搅拌机的机架安装孔距，不需要额外加工过渡连接板；输入侧与驱动电机的输出轴通过轴套直连，同轴度公差控制在0.02mm以内，能有效降低高速运转时的轴系跳动，减少密封件的偏磨损耗；输出轴采用加长阶梯轴设计，轴端预留了搅拌桨安装的键槽与锁紧螺纹位，可直接装配不同规格的粘土搅拌桨叶，不需要额外加装输出联轴器，进一步压缩了动力端的轴向安装尺寸。

　　结构设计层面，壳体内腔的行星轮系采用多行星轮均载设计，周向布置的行星轮通过行星架上的调心结构自动补偿加工与装配误差，避免单个行星轮受载过大出现断齿、点蚀等失效问题；壳体结合面采用止口定位加耐油密封胶的密封形式，端盖与壳体通过周向均布的高强度内六角螺栓锁紧，能承受齿轮啮合时的径向分力与轴向窜动力，同时防止箱体内的润滑脂在长期重载作业下出现渗漏；输出轴与端盖的配合位置设置了双唇口骨架油封，能阻挡搅拌作业时飞溅的粘土粉尘、水汽进入箱体内腔，避免杂质进入啮合面造成齿轮磨粒磨损，大幅延长维护周期。

　　在功能特性上，该传动箱的1:20速比经过工况匹配校核，当配套四级异步电机以1450r/min额定转速输入时，输出端转速可稳定在72r/min左右，完全匹配粘土搅拌作业时的桨叶转速区间，既不会因为转速过高导致粘土拌合时离心力过大出现物料飞溅，也不会因为转速过低导致拌合效率不足、搅拌均匀度差；轮系的啮合间隙经过严格选配，回程间隙控制在15弧分以内，搅拌作业启停时的传动冲击更小，能有效缓冲粘土投料瞬间的载荷冲击，避免电机堵转。

　　从实际应用适配性来看，该结构除了用于粘土搅拌机的动力传输，也可适配其他需要同速比、同扭矩等级的重载低速传动场景，比如小型物料拌合设备、低速输送装置的动力端，安装时只需要校核输出轴的负载扭矩、安装脚的孔位匹配度即可直接复用，结构的通用性较强。建模过程中对所有配合面的公差、齿轮的啮合参数、密封件的安装槽尺寸都做了1:1还原，结构工程师在做同类型设备的传动选型时，可直接调取模型做装配干涉检查、安装空间校核，不需要重新测绘建模，能大幅缩短传动系统的设计周期；做有限元分析时，也可直接基于模型的壳体壁厚、轮系参数施加工况载荷，校核壳体的形变、轮齿的接触应力，验证结构的承载裕度是否满足工况需求。
