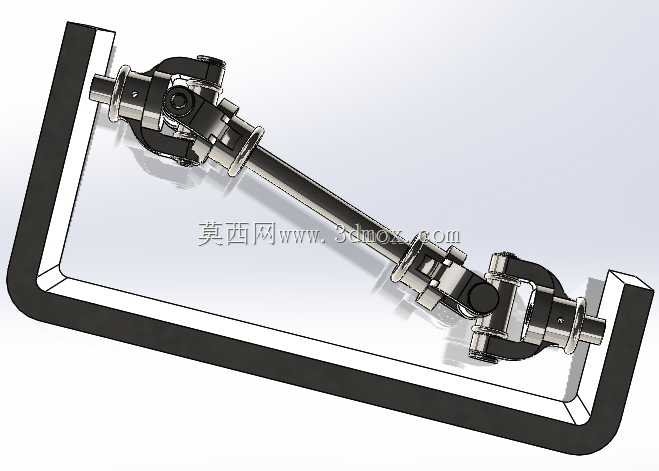

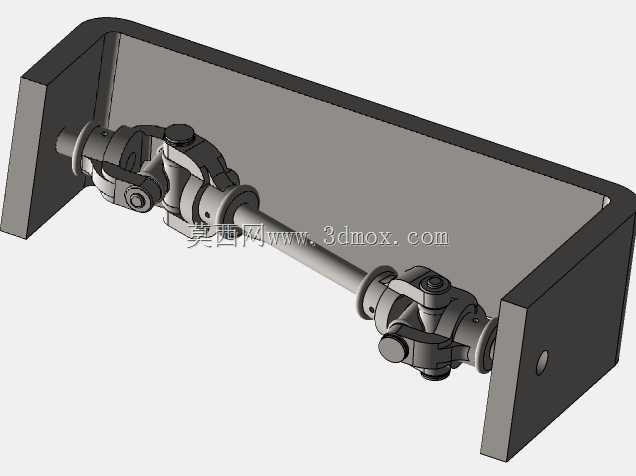

双十字轴式万向传动连接结构

该万向传动结构主要应用于存在轴线夹角、相对位置动态偏移的两轴之间的旋转动力传递场景，覆盖汽车底盘传动系统、工业机床进给机构、农业机械动力输出端、工程机械作业装置传动链路等多个工业领域，能够在输入轴与输出轴不处于同一直线、工作过程中两轴夹角随设备动作持续变化的工况下，稳定可靠地传递扭矩与旋转运动，避免刚性连接在轴线偏移时出现的卡滞、应力集中、部件断裂等问题，是变角度动力传递场景中不可或缺的核心连接部件。

从功能特性来看，这套双万向节串联的传动结构，相比单万向节结构具备更优异的等速传动表现，能够合理匹配两端万向节的相位夹角，抵消单万向节工作时存在的输出轴转速波动问题，让动力输出端的转速保持平稳，减少传动过程中的冲击、振动与附加载荷，有效延长整套传动链路中轴承、齿轮等配套部件的使用寿命。结构上采用十字轴作为核心铰接元件，十字轴的四个轴颈分别与两端的万向节叉配合，通过轴颈处的耐磨衬套实现多自由度转动，可适应两轴之间在一定角度范围内的空间偏斜，同时中间传动轴的长度可根据实际安装空间做适配调整，满足不同轴距设备的传动需求。

在设计思路层面，该结构优先考虑了变角度工况下的传动可靠性，两端万向节叉的铰接轴线与中间传动轴轴线保持垂直布局，确保在允许的最大夹角范围内，铰接部位不会出现运动干涉；十字轴轴颈的直径、万向节叉的截面厚度均按照额定传递扭矩做强度校核，能够承受工作过程中的冲击载荷与交变应力，避免长期交变载荷下出现疲劳断裂。外形与安装边界方面，整套结构整体为长轴状布局，两端的连接法兰可直接与动力输出端、负载输入端的法兰盘对接安装，安装时需保证两端万向节的叉面处于同一平面，同时控制两轴的工作夹角在设计允许范围内，避免夹角过大导致传动效率下降、部件磨损加剧；结构外部无多余突出部件，可适配封闭的传动护罩安装需求，能够在有粉尘、油污的工业环境中稳定工作，铰接部位预留润滑通道，可定期加注润滑脂降低转动摩擦，减少日常维护的工作量。
