行星齿轮箱配套安装连接托架结构

　　在行星齿轮传动系统的整机布局中，这类连接托架是承担齿轮箱定位、载荷传递与周边部件衔接的核心支撑构件，并非简单的钣金折弯支架，其结构设计完全围绕行星齿轮箱的安装工况、受力路径与装配边界展开。从实际应用场景来看，这类托架多配套小速比行星齿轮箱使用，常见于小型伺服传动工位、卫星通讯天线俯仰调节机构、小型自动化设备的动力输出端，需要同时承担齿轮箱自身重量、传动过程中的径向扭矩与启停阶段的冲击载荷，因此整体采用一体式机加工结构而非焊接拼接，避免焊缝在交变载荷下出现疲劳开裂的问题。

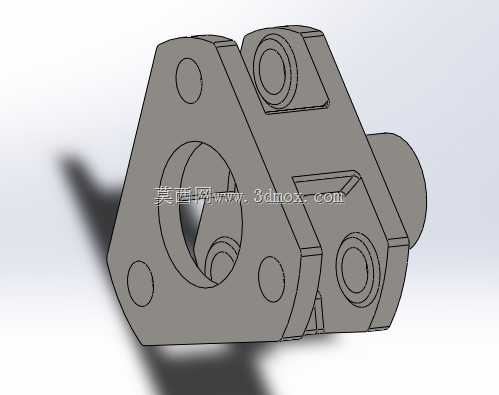

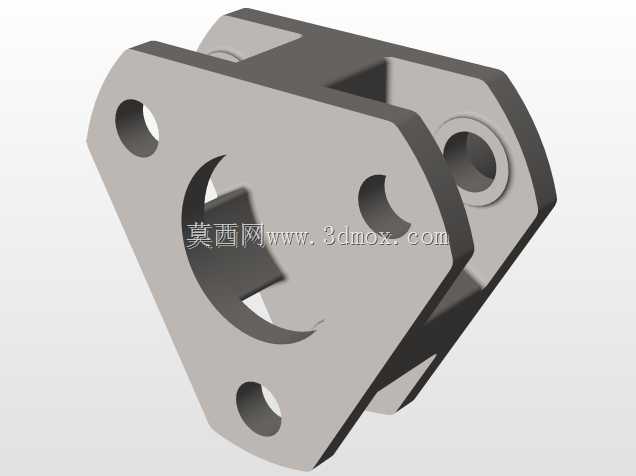

　　从结构功能特性来看，托架主体采用三角式布局的安装基体，中心开设大直径通孔，用于避让行星齿轮箱的输出轴端或者输入轴的穿装空间，三个角位分布的沉头光孔用于将托架整体固定在设备的安装基板上，孔位的同轴度与端面垂直度公差控制在0.02mm以内，避免安装后齿轮箱出现偏载，导致齿轮啮合间隙不均、运转噪音偏大的问题。托架一侧延伸出带同轴孔的双夹耳结构，这部分是用于铰接安装锁紧组件或者角度调节拨杆的位置，双夹耳的内侧面平行度公差要求较高，孔位与中心主孔的位置度偏差不能超过0.03mm，保证铰接部件转动时无卡滞，不会对齿轮箱的输出轴产生附加径向力。夹耳旁侧的凸台结构是定位止口，与行星齿轮箱箱体上的定位槽配合，安装时可以快速实现齿轮箱的径向定位，不需要反复调整同轴度，能大幅提升现场装配效率。

　　设计过程中首先要明确的是安装边界尺寸，托架的整体厚度需要匹配齿轮箱箱体的安装面宽度，过厚会增加不必要的整体重量，浪费原材料同时提升设备运动端的惯量，过薄则会导致支撑刚度不足，满负载运转时出现形变，影响齿轮啮合精度。中心通孔的直径要比齿轮箱对应轴径大1-1.5mm，既给轴的转动留出足够避让空间，也能避免加工误差导致轴与托架孔发生刮擦。侧面伸出的圆柱凸台是辅助定位结构，用于和设备上的限位槽配合，防止托架在承受大扭矩时出现周向转动，分担安装螺栓的剪切载荷，这部分的凸台高度一般控制在3-5mm，过高会增加加工行程，过低则起不到可靠的防转作用。

　　从受力路径设计来看，三角布局的安装孔位正好对应载荷的三个主要传递方向，齿轮箱工作时产生的径向力会通过安装面均匀分散到三个固定点上，不会出现应力集中的薄弱区域。夹耳结构与主体连接的位置做了圆弧过渡处理，避免直角位置在交变载荷下产生应力集中，长期使用出现断裂问题。所有孔位的边缘都做了0.5mm的倒角处理，既去除加工毛刺，也能在安装螺栓或者铰接销时起到导向作用，提升装配顺畅度。

　　实际选型适配时，需要先核对行星齿轮箱的安装法兰尺寸、轴伸长度，再匹配托架的中心孔位置、安装孔距，同时要确认周边铰接部件的轴径与夹耳内间距是否匹配，避免出现装配干涉。这类托架的材质一般选用45号钢或者高强度铝合金，根据负载大小选择，钢质件表面做发黑处理提升防锈能力，铝合金件做硬质阳极氧化处理，在保证刚度的前提下降低整体重量，适配对重量敏感的运动端传动场景。在三维建模过程中，需要重点校验各个安装孔的位置度、配合面的平面度，模拟装配状态下的干涉情况，尤其是齿轮箱安装后，输出轴转动时是否会与托架的凸台、夹耳结构发生刮碰，铰接部件转动到极限角度时是否会与托架主体产生干涉，这些细节都是实际生产装配中容易出现问题的环节，建模阶段提前校验可以大幅减少后续打样修改的成本。
