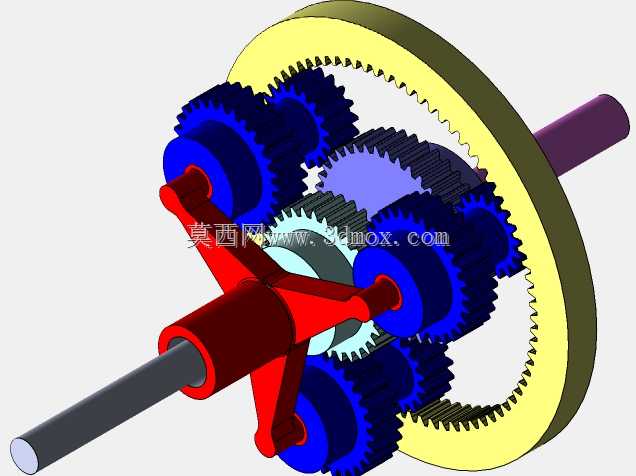

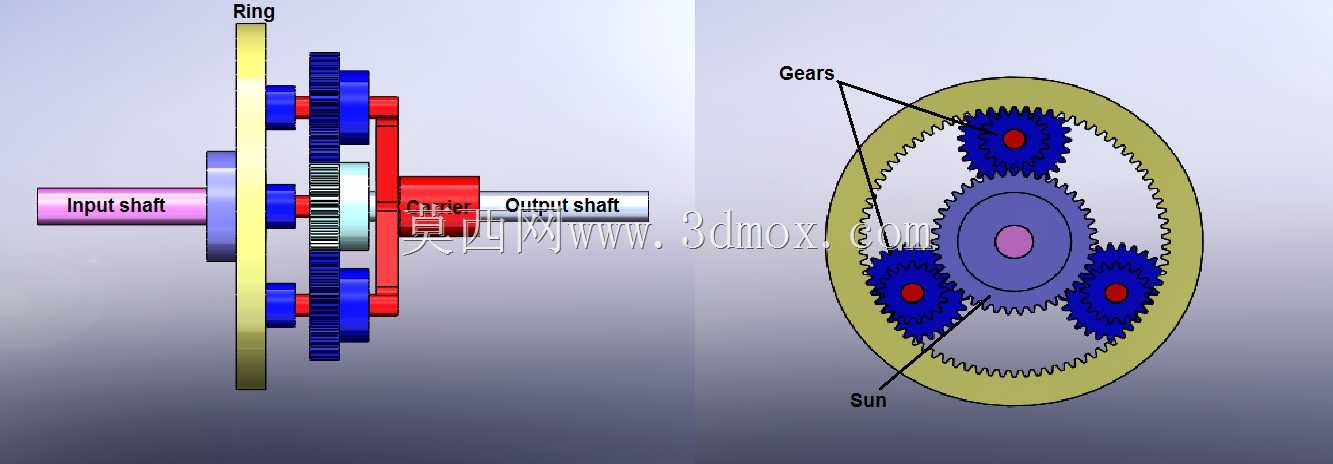

这套行星齿轮传动结构,是小空间大传动比需求场景下的典型传动方案,日常在小型伺服驱动末端、便携电动工具动力输出端、通讯设备精密调角机构里都能见到同原理的结构落地。从结构组成来看,整套轮系完全遵循NGW型行星传动的基础构型,中心太阳轮作为动力输入端,三个沿太阳轮周向120度均匀排布的行星轮同时与太阳轮、外侧固定内齿圈啮合,行星轮通过滚针轴承安装在行星架的销轴上,行星架作为动力输出端连接负载轴,输入轴与输出轴保持同轴线布置,能在极小的轴向空间内实现3-6倍的固定减速比,相比同参数的平行轴定轴轮系,径向尺寸能压缩40%以上,承载能力因为多行星轮同时啮合分流载荷,同等模数下额定输出扭矩能提升2-3倍。做这套结构的三维设计时,
首先要匹配安装边界的硬约束,输入轴端的轴径、输出轴端的连接法兰尺寸、内齿圈的外圈安装止口尺寸都要适配对应安装腔体的预留空间,轴向总长度要控制在动力腔的轴向间隙内,避免装配时出现轴端顶碰或者轴承游隙超差的问题。设计过程中最先确定的是齿数匹配关系,太阳轮、行星轮、内齿圈的齿数要满足邻接条件、同心条件、传动比条件、安装条件四个核心约束,邻接条件要保证相邻两个行星轮的齿顶圆不发生碰撞,预留至少0.5倍模数的安全间隙;同心条件要保证太阳轮与行星轮的中心距等于内齿圈与行星轮的中心距,确保三个啮合副的中心重合,避免运转时出现卡滞;安装条件要保证三个行星轮能均匀装入太阳轮与内齿圈之间,齿数和要满足行星轮数的整数倍约束,
否则装配时最后一个行星轮无法顺利卡入啮合位置。齿轮参数选择上,采用20度压力角的渐开线直齿,齿宽系数取0.4-0.6,兼顾径向承载能力与轴向尺寸控制,行星轮的销轴采用过盈配合压入行星架的安装孔,销轴与行星轮内孔之间配置满装滚针轴承,减少行星轮自转时的摩擦阻力,输入轴与太阳轮采用一体式结构,提升输入端的扭转刚度,避免高速输入时轴段出现挠曲变形导致的轮齿偏载。内齿圈的外圈设计有定位止口与安装螺孔,使用时通过止口定位在设备的固定腔体上,靠螺栓锁紧实现内齿圈的完全固定,不会随轮系运转转动;行星架的输出端设计有平键槽与轴端挡圈槽,用来连接外部负载,传递输出扭矩。实际应用中,这套结构的传动效率能达到97%以上,因为多齿同时啮合,
运转时的冲击载荷更小,噪音比同减速比的定轴轮系低5-8分贝,特别适合对安装空间、噪音、承载能力都有要求的精密传动场景。建模过程中要注意轮齿啮合的侧隙控制,齿侧预留0.02-0.05mm的工作侧隙,补偿热变形与加工误差,避免低温或者重载时出现齿面卡滞;行星架的销轴孔位置度公差要控制在0.02mm以内,保证三个行星轮的载荷分配均匀,避免单个行星轮受载过大出现断齿失效;内齿圈的齿圈径向跳动公差要控制在0.03mm以内,保证啮合时齿面接触印痕沿齿长方向分布不小于70%,减少偏载带来的齿面磨损。这套结构没有额外的换挡、离合组件,属于固定速比的减速传动单元,安装时只需要保证输入轴、输出轴与安装腔体的同轴度不大于0.03mm,锁紧内齿圈的固定螺栓达到规定预紧力矩,就能长期稳定运转,日常维护只需要在腔体内填充适配的润滑脂,就能保证轮齿与轴承的润滑需求,不需要频繁拆解维护。
