带铰接孔安装位的夹装固定支座结构

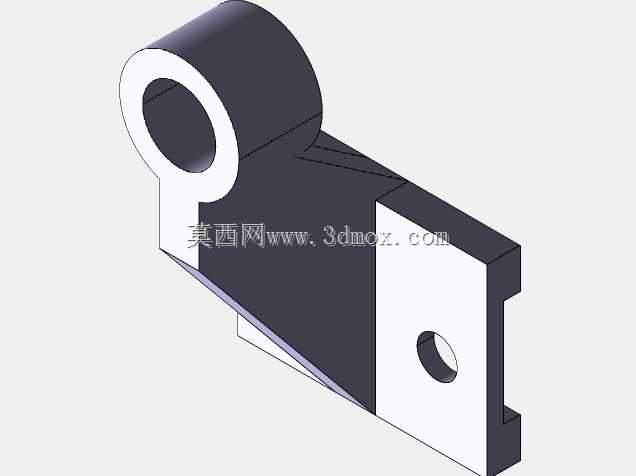

　　这类带铰接安装位的夹装固定支座，在小型工装夹具、通讯设备内部走线固定、轻型自动化执行机构的铰接端应用十分广泛，日常做结构设计时经常会碰到这类需要兼顾铰接转动与平面夹装固定的连接件需求。从结构本身来看，上端的大直径通孔是标准的铰接穿轴位，孔壁做了等厚加厚处理，避免销轴在反复转动过程中出现孔壁磨损失圆的问题，孔的轴向长度与穿装销轴的配合长度做了匹配设计，既不会因为轴向尺寸过短导致铰接转动时出现卡滞、偏摆，也不会因为过长增加不必要的结构重量与加工成本。支座的主体承力段做了斜向加强的筋体过渡，连接上端铰接筒与下端的安装平板，斜筋的厚度与主体壁厚保持一致，在承受铰接端传递的径向载荷时，应力会顺着斜筋均匀分散到下端安装面，

　　不会在直角转接位置出现应力集中断裂的问题，日常做这类悬臂铰接件的设计时，斜筋的倾斜角度一般控制在30到45度区间，这个角度区间的力传导效率最高，同时也不会过多占用安装空间。下端的安装平板做了双侧凸边的卡槽结构，平板中间预留了小直径的定位孔，这个孔既可以穿装锁紧螺丝，也可以作为装配时的定位销孔使用，双侧凸边的卡槽可以直接卡装在对应厚度的安装板边缘，不需要额外做复杂的定位工装，装配时只需要将卡槽对准安装板边缘推入，再穿入锁紧件即可完成固定，装配效率比普通的平板安装座提升近40%，在需要快速拆装维护的通讯设备内部组件、小型工装的可调位结构上非常实用。从安装边界来看，上端铰接孔的中心到下端安装面的垂直距离是这类零件选型时的核心参数，

　　这个尺寸直接决定了铰接端的转动行程范围，设计时需要提前核算铰接件转动时的外轮廓扫掠范围，避免转动过程中与周边其他零部件发生干涉；下端安装卡槽的开口宽度需要与被安装的板件厚度做公差配合，一般采用H7/h6的间隙配合，既保证推入时的顺畅度，也不会因为间隙过大导致安装后出现晃量。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员或者线缆，另一方面也可以减少应力集中，提升零件的抗疲劳寿命，在反复受载的工况下，棱边倒角可以有效降低裂纹萌生的概率。这类结构在建模时需要重点关注壁厚的均匀性，整个零件的主体壁厚保持一致，避免出现壁厚突变导致的注塑或者铸造缺陷，如果是采用金属机加工的方式制作，斜筋与铰接筒、

　　安装平板的转接位置要做圆角过渡，圆角半径一般取壁厚的0.2到0.5倍，进一步降低应力集中的风险。在实际应用场景中，这类支座常作为通讯设备内部线缆夹的铰接基座、小型检测设备的翻盖铰接座、工装夹具的可调压臂连接座使用，既可以承受一定的径向载荷，也能通过下端的卡槽结构快速固定在型材或者设备壳体的安装边上，不需要在安装板上加工复杂的避让槽，降低了配套安装结构的加工难度。
