90度弯角法兰连接真空管结构设计

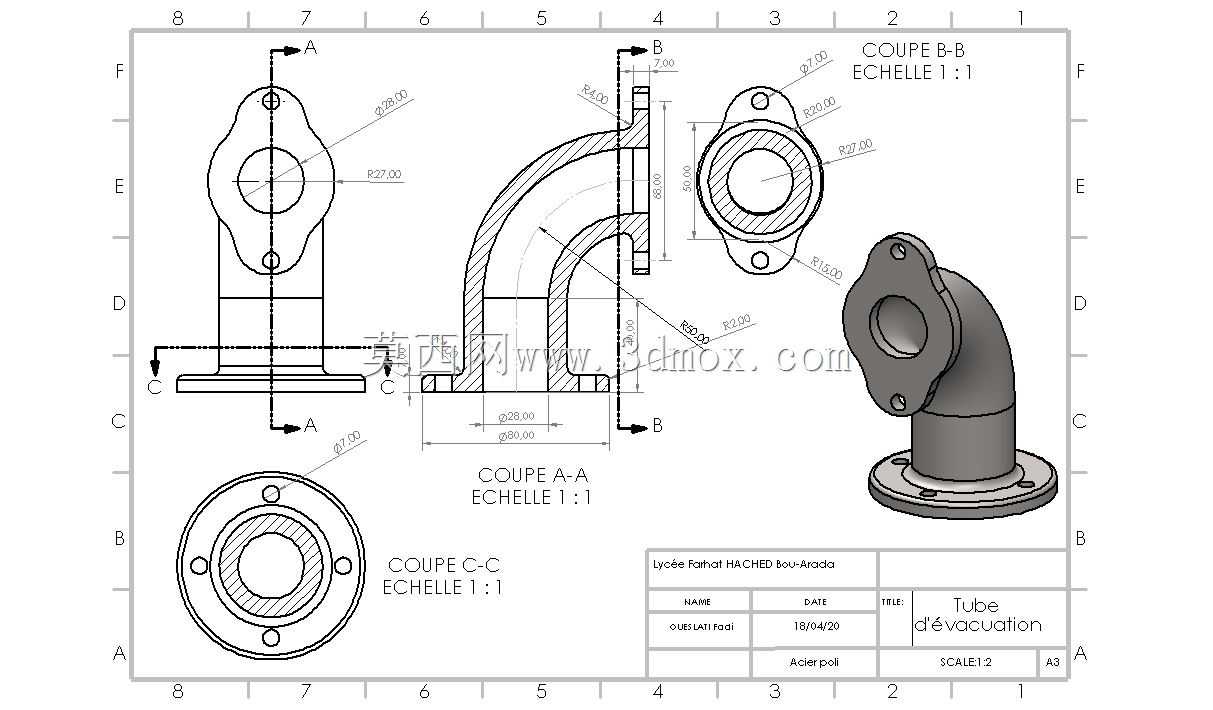

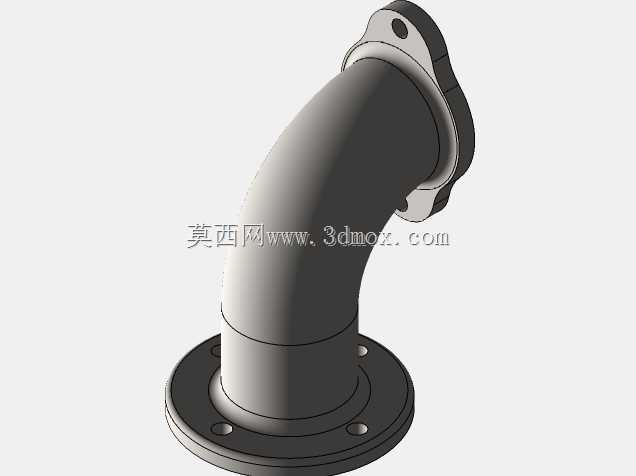

　　这款弯角式真空管主要应用在需要改变流体输送方向的真空管路系统中，常见于真空设备的气路排布、小型负压工作站的管路衔接、实验室真空系统的转角连接场景，区别于普通直角弯头，它两端采用标准法兰连接结构，能在保证转角处密封可靠性的同时，降低管路安装时的对接难度，避免软管弯折带来的气阻增大、管路开裂问题。从结构设计逻辑来看，整体采用90度平滑圆弧过渡的流道设计，没有直角突变的流道截面，能最大程度降低真空状态下的气流阻力，减少流道内的紊流产生，避免负压输送过程中出现颗粒残留、气流啸叫的问题。两端的法兰盘均采用带安装孔的凸缘结构，法兰密封面为平面设计，可适配平垫密封、O型圈密封两种常用真空密封形式，安装时只需将两端法兰与对应管路法兰对齐，

　　穿入螺栓均匀锁紧即可完成固定，不需要额外加工焊接坡口，也降低了现场安装的动火作业需求，适合在无尘车间、防爆区域这类不允许现场焊接的场景使用。从安装边界尺寸来看，弯管的转弯半径经过匹配计算，既不会因为转弯半径过小导致流道阻力陡增，也不会因为半径过大占用过多安装空间，法兰盘上的安装孔采用均匀圆周排布，孔位公差按照管路连接的通用互换标准设计，能和同通径的标准真空法兰直接匹配，不需要额外制作转接件。竖直端法兰的底面到水平端法兰端面的距离经过优化，在安装到设备侧壁时，竖直段的管路不会和设备壁板发生干涉，水平段伸出长度也能预留出足够的螺栓操作空间，方便现场使用扳手完成锁紧作业。管壁厚度按照常用真空系统的负压承载要求设计，能承受常规低真空、

　　中真空工况下的内外压差，不会出现管壁吸瘪、变形泄漏的问题，法兰和弯管本体的衔接处做了圆弧过渡加强，避免应力集中导致的连接处开裂，在反复拆装、管路存在轻微振动的工况下也能保持结构强度。在实际选型使用时，这款弯管可以直接替换同通径的焊接式直角弯头，减少管路预制的工作量，法兰连接的形式也方便后期管路维护拆卸，不需要切割管路就能完成转角部位的检修、更换。流道内壁的光滑过渡设计也让它可以用在带有少量粉尘、水汽的负压输送场景，不容易在转角处积留物料，降低管路堵塞的概率。设计过程中对两端法兰的同轴度、法兰端面和流道的垂直度都做了公差约束，安装后不会出现管路别劲、密封垫压偏的问题，能有效保证真空系统的泄漏率满足使用要求。
