活塞曲柄齿轮联动热动力传动演示结构

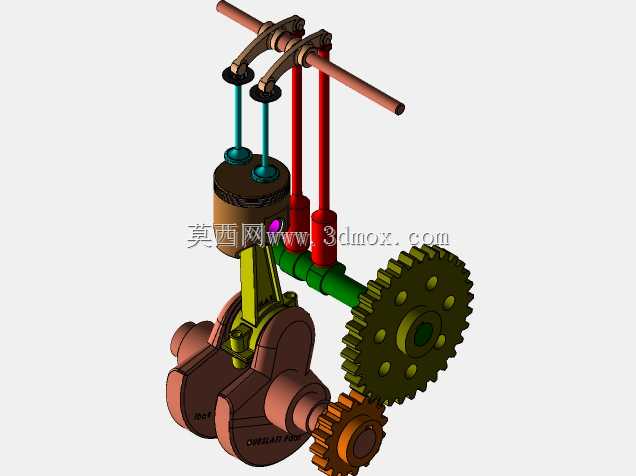

　　这套热动力传动演示结构，核心还原了往复式动力设备的核心动力传递链路，从活塞组件的往复运动输入，到曲柄连杆机构的运动形式转换，再通过齿轮副完成转速扭矩匹配输出，完整覆盖了小型内燃类动力装置的核心传动逻辑，可用于职业院校机械原理教学、动力设备结构认知实训，也能作为小型动力装备研发阶段的原理验证参考载体。

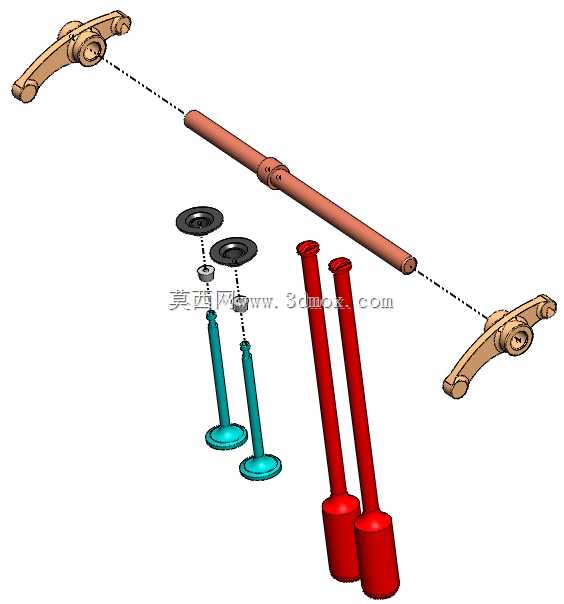

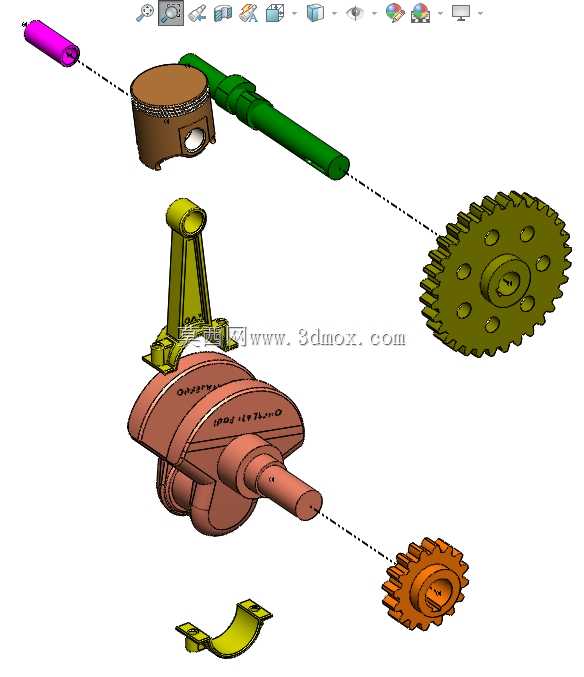

　　从结构设计逻辑来看，整套机构优先保证运动链路的无干涉运行，活塞组件采用双气阀顶置布局，进气与排气阀杆通过顶部的凸轮摇臂结构驱动，摇臂转轴与阀杆的同轴度公差控制在0.02mm以内，避免阀杆往复运动过程中出现卡滞；活塞与缸套的配合间隙预留0.05mm的热膨胀余量，适配热态运行下的零件尺寸变化，活塞销与连杆小头的连接采用浮动式设计，两端设置卡簧限位，防止运动过程中销子窜出刮蹭缸体内壁。曲柄部分采用整体式锻造结构的简化建模，曲柄销与主轴颈的平行度公差按照实际动力设备的0.03mm/100mm标准设定，平衡块的配重位置经过运动仿真校核，可抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运行振动。

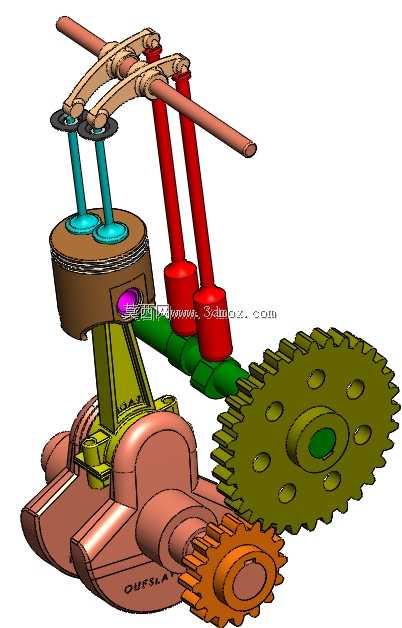

　　末端的齿轮传动组采用一大一小两个圆柱直齿轮啮合，大齿轮与曲柄主轴同轴连接，小齿轮作为动力输出端，齿轮模数按照传动比1:3.2匹配设定，齿侧间隙预留0.08mm，保证啮合传动平稳无卡滞，齿轮端面的减重孔按照圆周均布设计，在保证轮体结构强度的前提下降低转动惯量，减少动力传递过程中的惯量损耗。连接阀组与齿轮侧的绿色管路为润滑通道，建模时按照实际油路走向布置，管路弯折处采用圆弧过渡，避免润滑油流动过程中出现阻力突变，管路接口与阀座、齿轮箱侧的连接位置预留密封件安装槽，可适配O型密封圈完成静密封，防止润滑油渗漏。

　　从安装边界来看，整套机构的安装基准为底部的曲轴箱支撑面，支撑面设置三个定位凸台，可直接与实训台架或者设备基座的定位孔配合完成定位，不需要额外制作复杂的安装工装；整体横向安装尺寸控制在220mm范围内，纵向尺寸不超过180mm，高度方向从支撑面到摇臂顶端的距离为160mm，不会占用过多台架安装空间，适配常规教学实训台的安装尺寸要求。各运动部件的运动包络提前经过仿真校核，活塞往复运动的上止点与下止点位置预留3mm的安全间隙，齿轮啮合处的外围预留10mm的安全防护空间，避免运动部件与外围护罩或者相邻安装部件发生干涉。

　　在实际应用场景中，这套结构除了教学演示用途外，也可作为小型固定式动力设备的核心传动单元参考，匹配相应的缸体燃烧结构、点火系统与供油系统后，可拓展为小型发电机组、微型农用作业机械的动力源；建模过程中所有配合面均按照实际工程公差设定，拆分的零件可直接用于3D打印制作实物样机，不需要二次调整配合尺寸，摇臂、连杆、齿轮等受力零件的壁厚均按照实际受力工况设定，打印制作后可承受低转速下的连续运行载荷，不会出现结构断裂或者变形问题。
