机用台虎钳装配结构三维设计

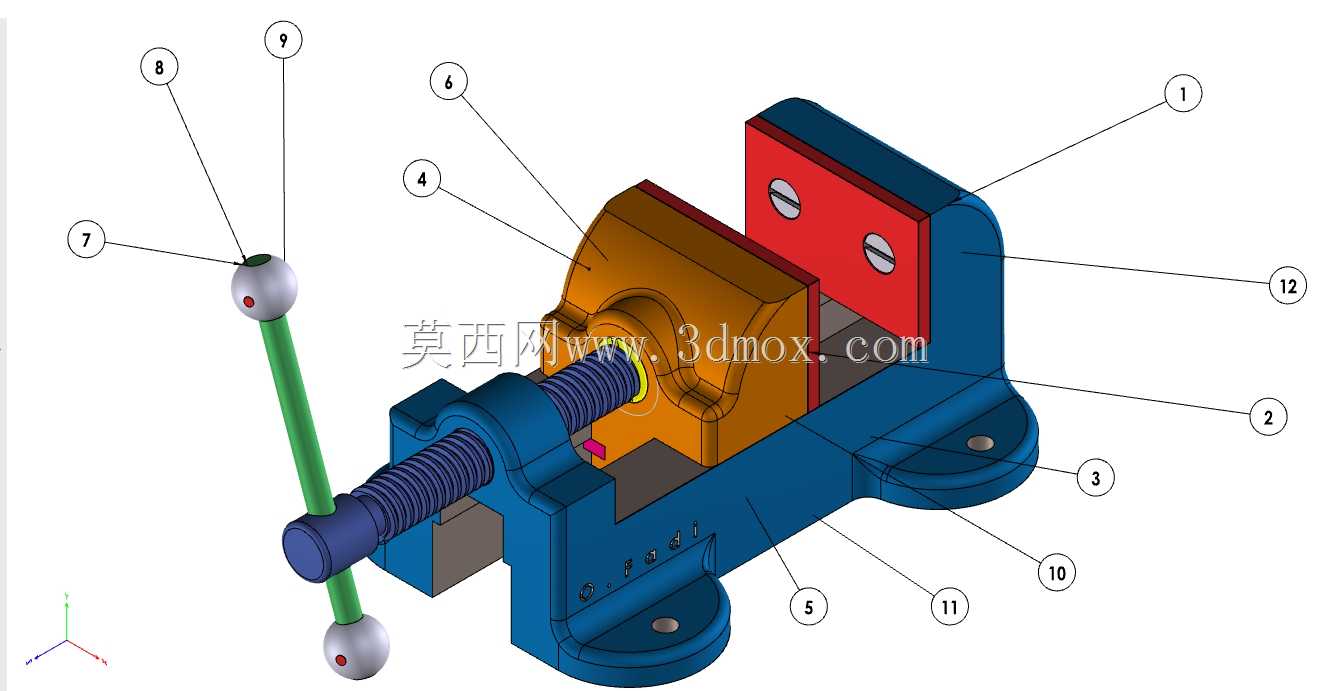

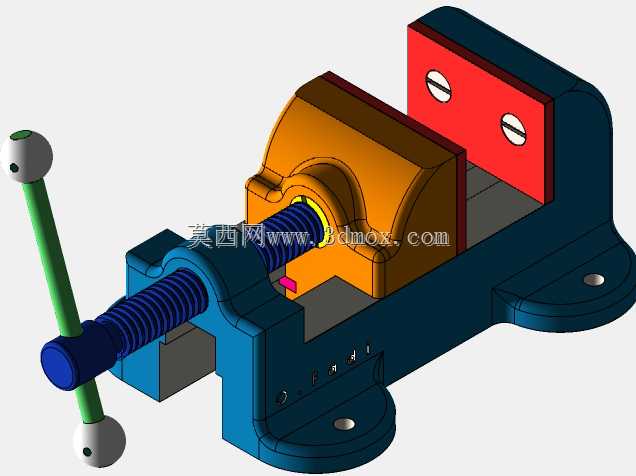

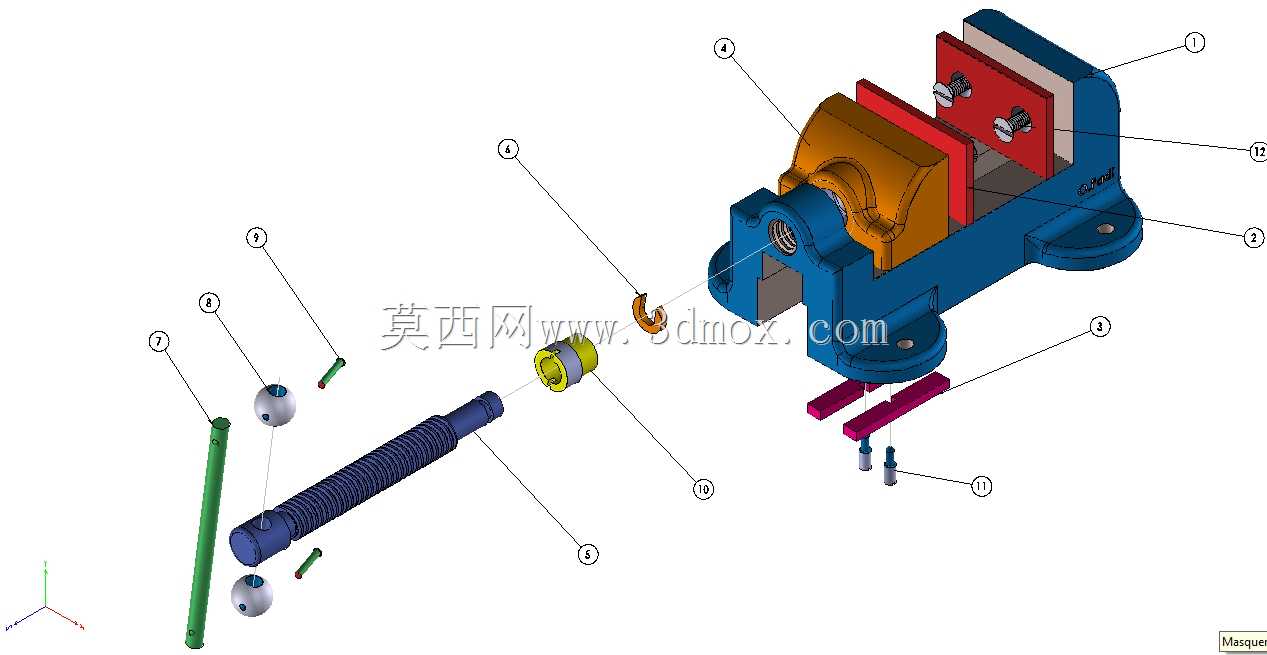

　　这套台虎钳的三维结构完整还原了机用平口钳的全部装配逻辑，从实际车间应用场景来看，这类夹具是钳工工位、铣床加工台、钻床工位上的核心夹持部件，承担着棒料、方块毛坯、异形加工件的固定任务，避免加工过程中工件位移导致的尺寸超差、崩刀等问题。从结构拆解来看，整套机构以固定钳身作为安装基体，底部带两个对称的安装耳座，耳座上预留通孔，可通过T型螺栓配合机床工作台的T型槽完成固定，安装时需保证钳身导轨面与工作台进给方向平行，避免装夹后工件坐标系偏移。活动钳身通过导轨副与固定钳身配合，导轨采用矩形截面设计，配合间隙控制在0.02-0.05mm区间，既保证活动钳身滑动顺畅，又避免夹持时出现上翘、侧摆的问题，钳口位置安装有带齿纹的淬硬钳口板，

　　通过内六角螺钉固定在钳身安装槽内，齿纹深度0.8-1.2mm，可在夹持毛坯面时增大摩擦力，针对精加工面装夹场景，也可更换为铜质或铝质软钳口，避免夹伤工件已加工表面。传动部分采用梯形丝杠传动结构，丝杠一端通过推力球轴承与固定钳身端部连接，承受夹持时的轴向反力，另一端与活动钳身内部的开合螺母配合，转动丝杠端部的方头即可带动活动钳身沿导轨往复移动，实现钳口的开合动作，丝杠导程选用6mm规格，兼顾夹持进给速度与夹紧力输出，正常手动施加力矩即可产生足够的夹持力，满足常规铣削、钻削的装夹刚度要求。设计过程中对各部件的干涉情况做了完整校验，活动钳身移动至最大开合位置时，丝杠尾部不会与固定钳身端盖发生碰撞，钳口闭合时两钳口板的平行度公差控制在0.

　　02mm/100mm以内，保证装夹后工件的定位精度。整套结构还包含了丝杠防尘结构、钳身排屑槽设计，日常使用中产生的切屑可通过排屑槽滑落，避免切屑进入导轨副造成滑动卡滞，丝杠外露部分可加装折叠式防尘罩，减少切削液、粉尘对丝杠螺纹的磨损，延长机构使用寿命。从安装边界来看，固定钳身总宽度适配常规中小型机床工作台的安装尺寸，底部安装孔的孔距符合通用机用虎钳的安装规范，可直接替换同规格的老旧虎钳，无需重新在工作台上加工安装孔。各零部件的选材也贴合实际使用需求，钳身采用灰铸铁铸造后时效处理，消除内应力避免长期使用后变形，丝杠采用45号钢调质处理，螺纹表面淬火提高耐磨性，钳口板采用合金工具钢淬火至HRC55-60，保证齿纹的耐用度，钢球、

　　弹簧等小标准件均采用国标通用规格，后期维护更换成本极低。整套装配结构完整呈现了从固定基体、传动部件、活动部件到夹紧工作面的全部连接关系，可直接用于工装设计参考、机械原理教学演示，也可作为非标夹具设计的基础结构进行二次改造，比如加装气动夹紧模块替换手动丝杠、增加回转底座实现角度调整等，适配更多特殊加工场景的装夹需求。
