带缓冲结构旋转气动执行机构

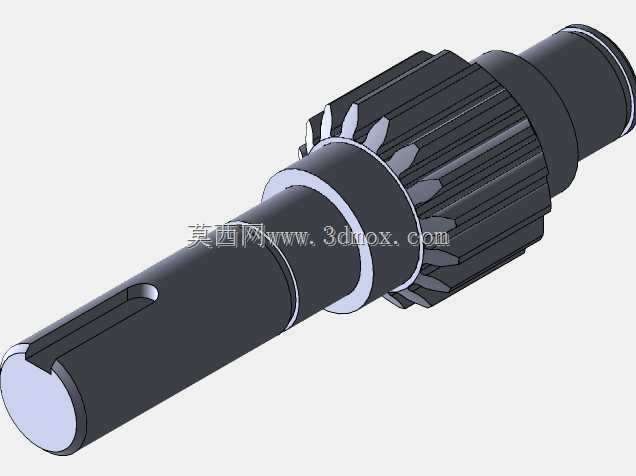

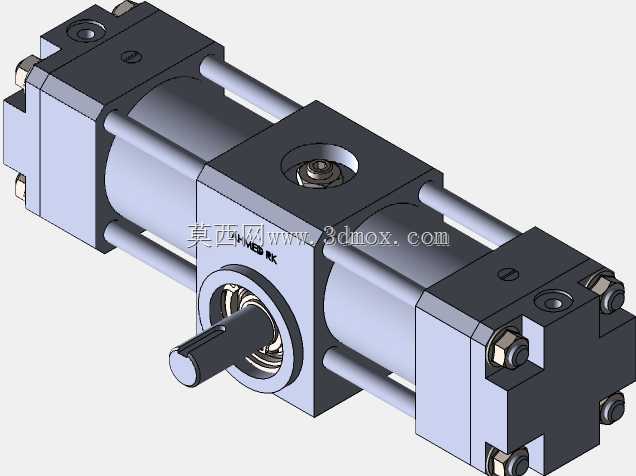

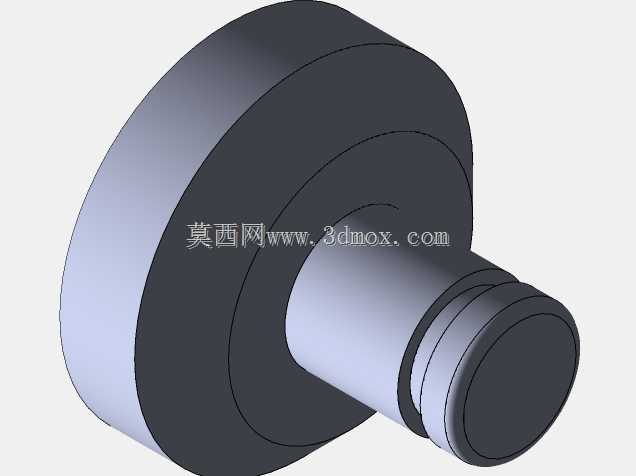

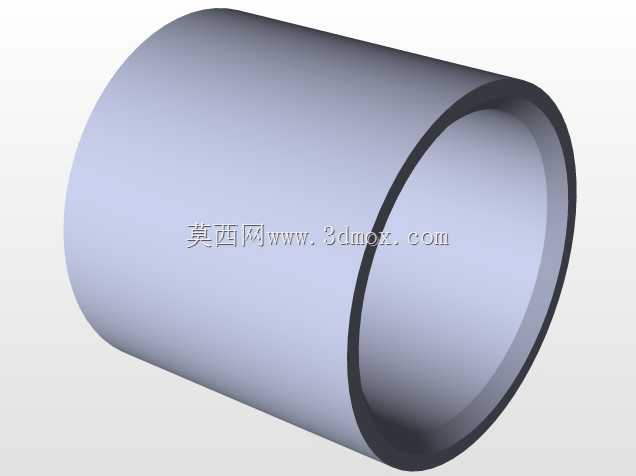

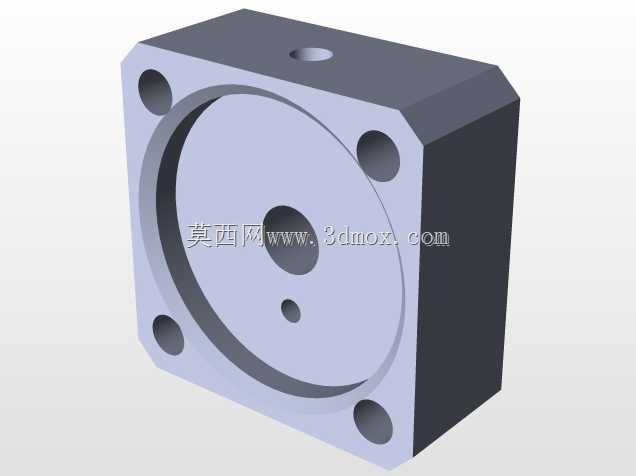

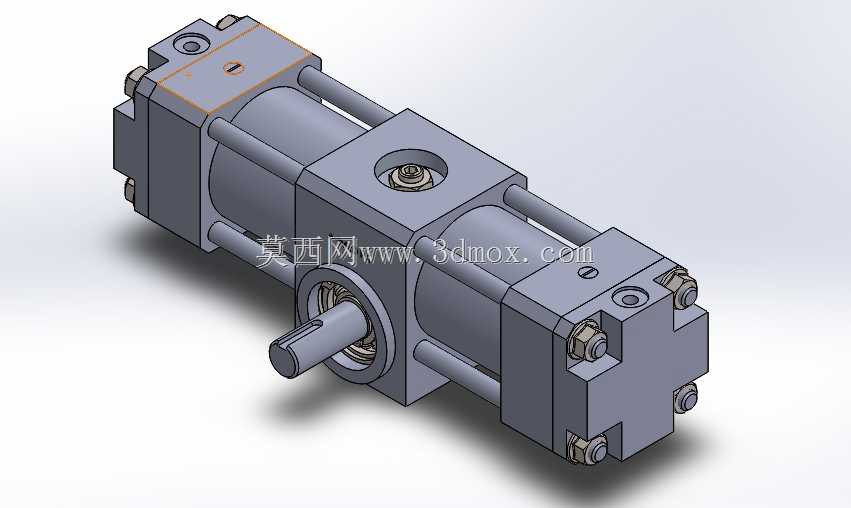

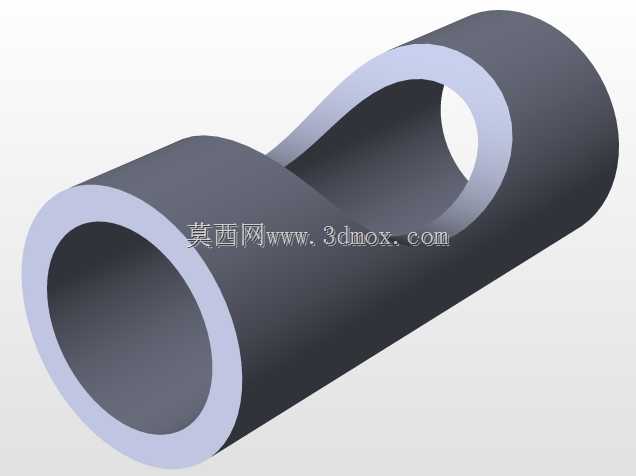

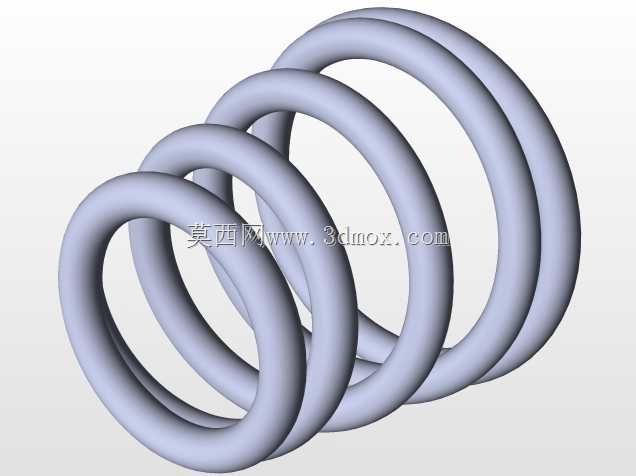

　　在自动化产线的工件转位、阀门启闭、工装夹具切换这类需要定角度回转输出扭矩的工位上，普通旋转气缸往往存在行程末端冲击大、定位精度受负载波动影响明显、长期运行连接件易松动的问题，这款带缓冲设计的旋转气动致动器，就是针对这类工况做的结构优化方案。从结构布局来看，整个执行器采用对称式拉杆锁紧的缸体拼接结构，两端端盖通过四根平行布置的合金拉杆与中间的旋转输出腔体刚性连接，这种布局的好处是缸体同轴度可以通过拉杆的预紧力均匀调整，不会因为单侧受力出现缸筒变形导致的活塞卡滞问题，同时拆分式的腔体设计也方便后期维护密封件的时候不用整体拆解输出轴部分。输出端采用伸出式单轴设计，轴端做了平键槽加工，和负载连接件配合的时候可以通过平键传递扭矩，

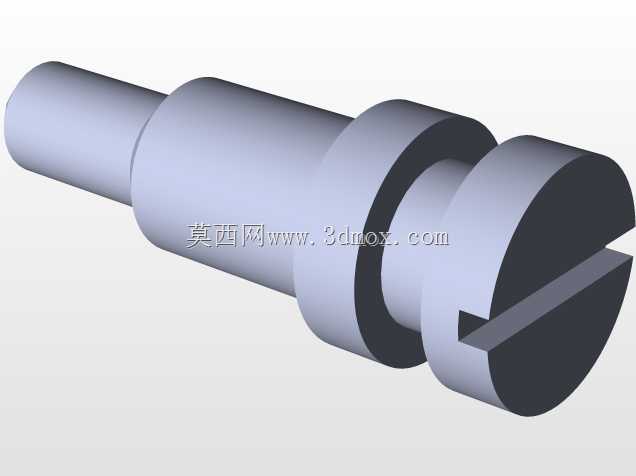

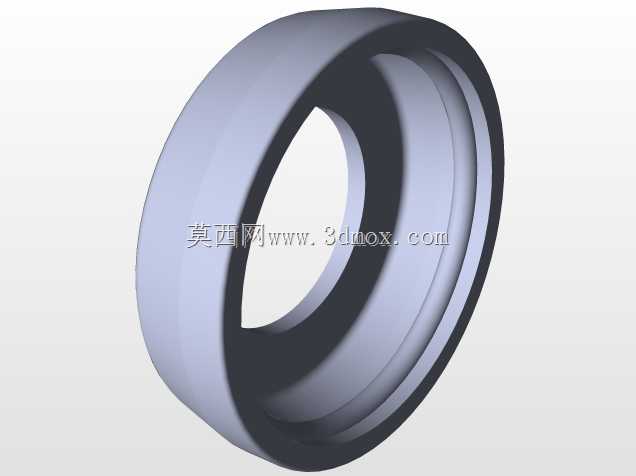

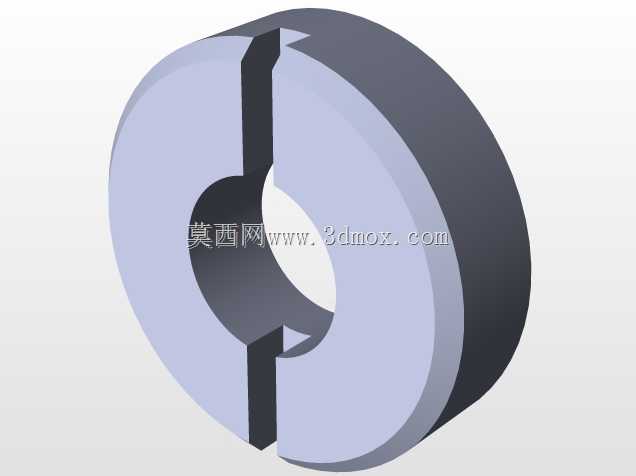

　　避免单纯靠顶丝锁紧出现的轴孔打滑问题，输出轴和腔体之间采用组合式密封结构，既有防尘圈阻挡车间环境里的金属碎屑、粉尘进入腔体内部，也有轴用密封圈保证腔体的气压密封性，在0.5-0.8MPa的常规工厂供气压力下可以稳定输出额定扭矩，不会出现轴端漏气掉压的情况。缓冲结构集成在缸体两端的行程位置，不是靠外部加装液压缓冲器的外置方案，而是在活塞两端做了可调节的气缓冲腔体，当活塞运行到接近行程末端的时候，活塞上的缓冲柱塞会先插入端盖上的缓冲孔，把封存在缓冲腔里的气体通过可调节的节流阀缓慢排出，形成气垫阻尼，让整个回转动作在末端平稳减速，不会出现硬碰撞的金属敲击声，也能降低冲击带来的连接螺栓松动、负载定位偏移的问题，

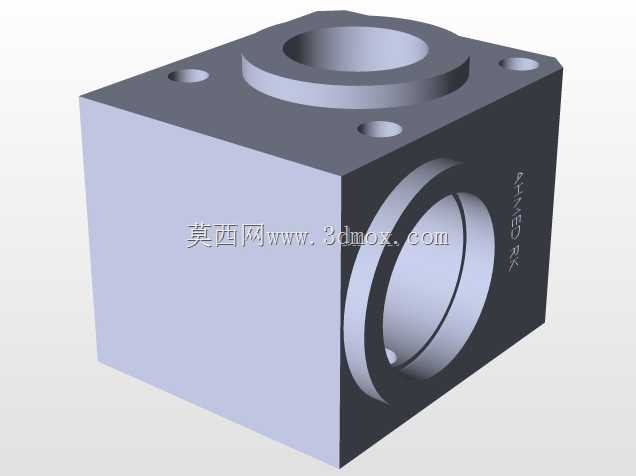

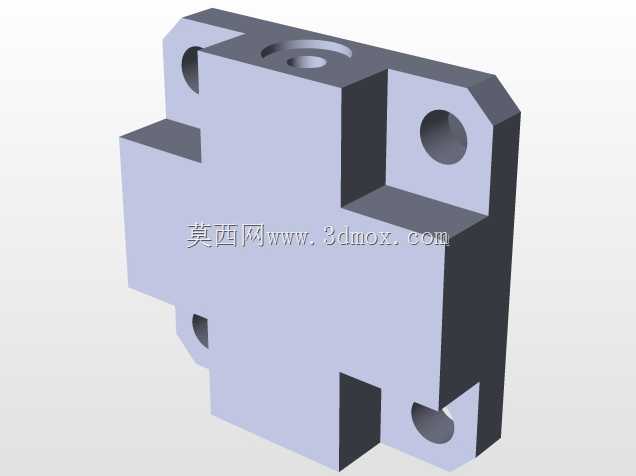

　　这种内置缓冲的结构相比外置缓冲器的方案，整体安装长度更短，不需要额外预留缓冲器的安装空间，在布局紧凑的工装工位上适配性更好。安装边界方面，整个执行器的安装基准面在缸体底部的两个端盖底面，端盖上预制了标准的内螺纹安装孔，可以直接通过螺栓固定在设备安装板上，不需要额外做转接板，输出轴的中心高在设计的时候就和常规同扭矩等级的旋转气缸保持了安装尺寸互换性，老设备改造替换的时候不用重新加工安装孔位，直接替换原有气缸就能接上气源使用。气路接口布置在中间旋转腔体的顶部，两个进气口分别对应正转和反转的气路供给，接口采用标准的气动管螺纹，可以直接和工厂常用的快插气动接头匹配，不用额外做转接头。在实际应用场景里，

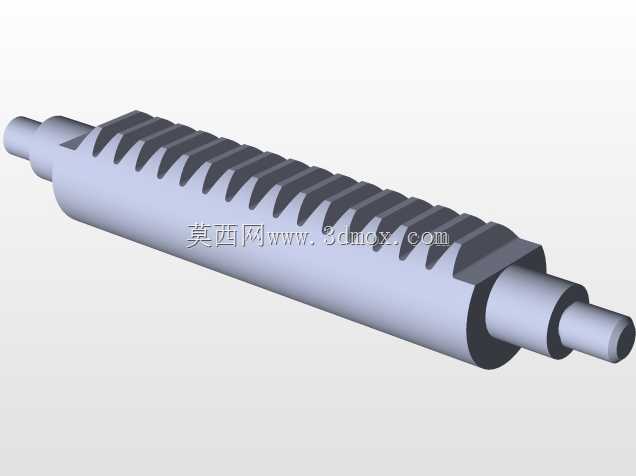

　　这类带缓冲的旋转气动执行器常用在包装生产线的料仓闸门翻转、装配工位的工件180度转位、小型球阀蝶阀的远程启闭控制、焊接工装的夹具压紧翻转这些工位，相比电动回转执行器，它的响应速度更快，在频繁往复动作的工况下使用寿命更长，而且不需要复杂的伺服驱动控制，只要通过电磁阀切换气路就能实现正反转动作，对于不需要精确控制转角位置、只需要在两个固定位置之间切换的工位来说，成本和维护难度都低很多。设计的时候特意把所有的外露紧固件都做了内六角沉头布置，不会有突出的螺栓头在设备运行的时候剐蹭到周边的管线或者工件，缸体表面做了硬质阳极氧化处理，在有少量切削液、潮湿的车间环境里也不容易出现锈蚀掉皮的问题，输出轴采用轴承钢淬火处理，表面硬度达到HRC55以上，长期承受径向负载的时候也不会出现轴颈磨损的问题。整个回转结构的传动部分没有采用齿轮齿条的外置啮合结构，而是把传动副集成在封闭的腔体内部，腔体里填充了润滑脂，长期运行不需要经常加注润滑油，也不会有外露传动部件夹到操作人员的安全隐患，在人工上下料的工位上使用安全性更好。
