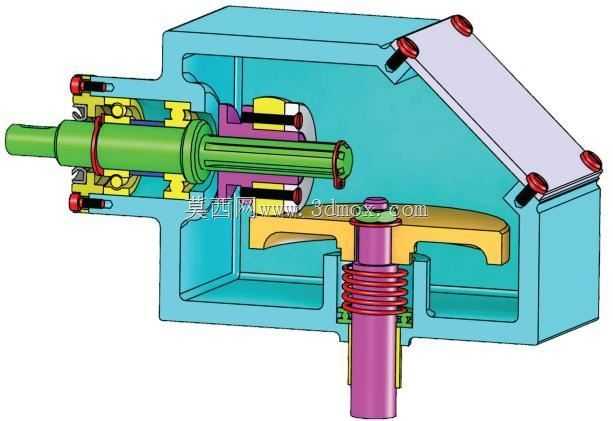

摩擦轮传动机构内部结构展示

　　这套摩擦传动结构在轻载传动场景中应用十分广泛，常见于小型输送设备的动力传递单元、轻工机械的进给机构、精密仪器的微调传动模块中，依靠接触轮面间的摩擦力实现扭矩与转速的传递，相比齿轮传动具备过载打滑保护核心部件、运行噪音低、结构紧凑易布局的特点，适合对传动平稳性有要求、载荷波动不大的工况。从结构布局来看，整套机构封装在一体式铸造的箱型壳体内，壳体采用剖分式侧盖设计，侧盖通过内六角螺栓与箱体本体连接，接合面处预留密封槽可加装密封垫，既能够阻挡外界粉尘、切削液进入传动腔内部，也能防止腔体内润滑脂泄漏，适配多粉尘、有少量喷淋的车间作业环境。输入轴采用阶梯轴设计，轴身通过两个深沟球轴承支撑在箱体的轴承孔位内，

　　轴承外侧设置孔用弹性挡圈限制轴向窜动，轴端伸出箱体的部分设计有键槽，可通过平键连接驱动电机、手轮等动力输入部件，轴肩位置加工有密封件安装位，可加装骨架油封实现旋转动密封。与输入轴过盈配合的主动摩擦轮采用非金属复合摩擦材质，轮面经过精车处理保证圆柱度误差控制在0.02mm以内，确保与从动摩擦轮接触时面压均匀，避免局部磨损过快。垂直布置的从动轴组件下部套有圆柱螺旋压缩弹簧，弹簧的预紧力可通过轴下端的调节螺母进行调整，以此改变主从动摩擦轮之间的正压力，匹配不同输出扭矩的需求，当传递扭矩超过摩擦面临界值时，两轮面会发生相对滑动，避免过载导致的轴类零件变形、动力端部件损坏。从动摩擦轮与轴之间通过导向平键连接，可沿轴向小范围滑动，

　　配合弹簧的压紧力自动补偿轮面磨损带来的间隙，保证长期运行过程中传动效率稳定。整套结构的安装边界以箱体底部的四个安装凸台为基准，凸台上加工有通孔，可通过螺栓固定在设备的安装基板上，输入轴中心高、从动轴伸出端的位置尺寸均按照通用轻载传动的安装规范设计，可直接替换同规格的齿轮传动组件，无需大幅修改设备的原有安装布局。设计过程中重点考虑了维护便捷性，拆卸侧盖即可直接观察内部轮面的磨损情况，更换摩擦轮时无需完全拆解箱体，仅需拆下轴端挡圈即可抽出输入轴完成配件更换，日常维护仅需定期在轴承位补充润滑脂、检查弹簧预紧力即可，运维成本远低于同功率等级的齿轮传动结构。需要注意的是，这类摩擦传动结构不适合大扭矩、高精度定比传动的场景，轮面长期使用后会出现正常磨损，需根据运行时长定期检查预紧力，避免打滑导致的传动效率下降，在布局时要预留出侧盖的拆卸空间，输入轴与动力端的连接要保证同轴度误差不超过0.1mm，防止附加径向力加剧轴承和摩擦轮的偏磨。
