机加工用螺杆式手动台虎钳结构设计

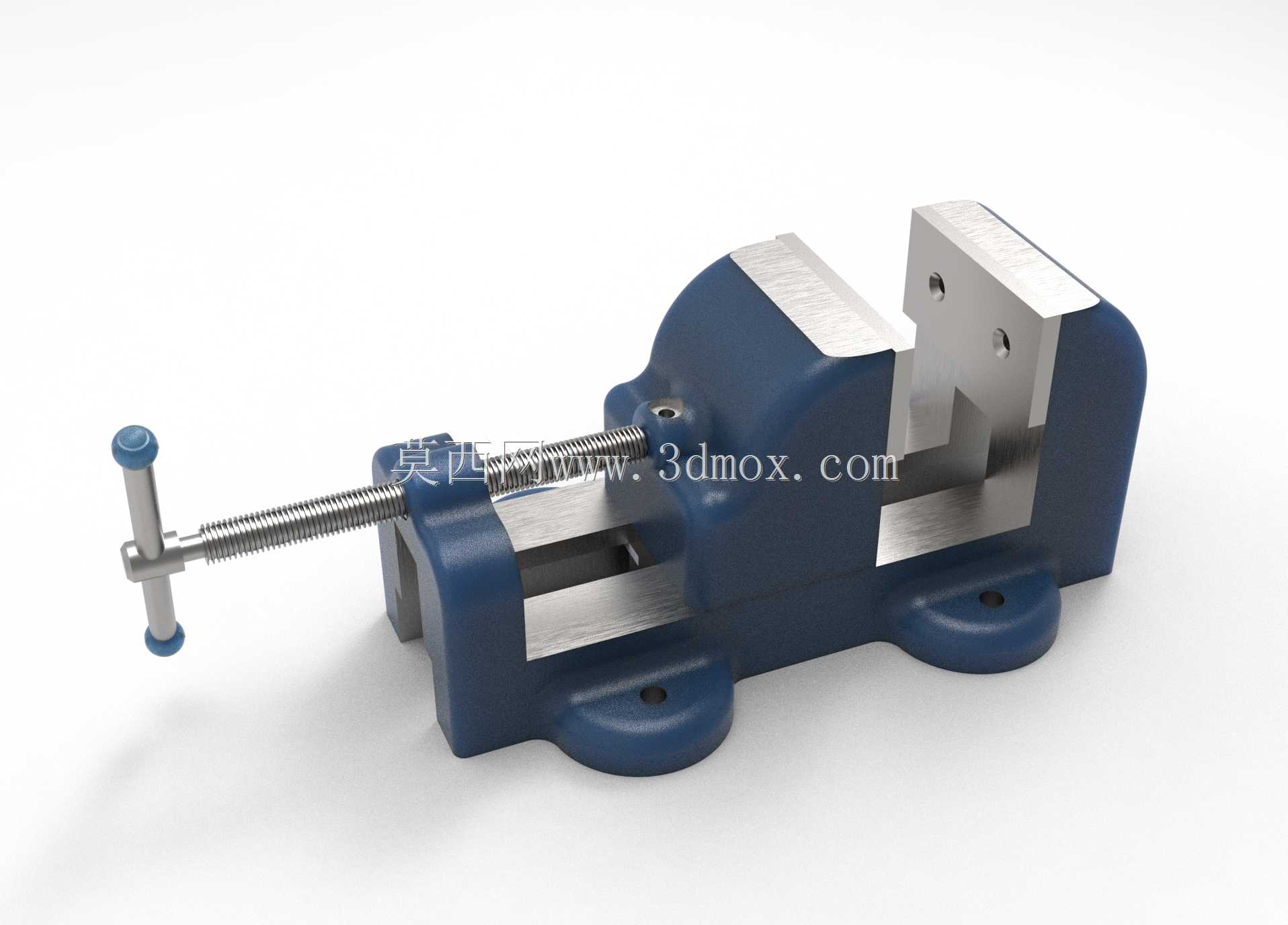

　　这款手动虎钳是面向小型机加工、钳工修配、工位装夹场景设计的通用夹持工装，在日常金工实训、小型零件铣削定位、钻孔工序固定、工件修磨夹持等场景中应用广泛，区别于重型机用台虎钳，该款结构更紧凑，适配桌面级加工工位、轻型作业台的安装使用，能满足小尺寸金属件、非金属件的稳定夹持需求。从功能结构来看，整体采用固定钳身与活动钳身配合的经典布局，夹持动力由梯形螺纹副提供，转动端部带防滑握柄的丝杆即可带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹持力施加；梯形螺纹的选用兼顾了传动效率与自锁性能，当夹持力达到作业需求后停止转动丝杆，螺纹副的自锁特性可避免活动钳身自行松脱，无需额外锁止结构即可维持稳定夹持状态。钳口部分采用可拆卸式淬硬钢钳口板，

　　钳口工作面加工有交叉防滑齿纹，能够在夹持毛坯件、粗加工工件时提供足够摩擦力，避免工件受切削力时发生移位；针对精加工工件的夹持需求，也可更换为软质钳口垫，防止夹伤工件已加工表面。钳身主体采用铸铁材质的一体化结构设计，在保证整体刚性的同时具备良好的减震性能，能够吸收钻削、轻铣工序中产生的小幅振动，提升加工过程的稳定性；两个圆形安装底座分布在钳身底部两端，底座上预留有贯通的安装孔，可通过螺栓将虎钳整体固定在工作台面，安装孔的间距设计适配多数标准轻型钳工台、小型台钻工作台的预留安装位，安装边界清晰，无需额外制作过渡转接板即可完成固定。设计过程中重点考量了操作的便利性，丝杆端部的操作握柄采用T型结构，两端套有防滑绝缘握套，

　　操作人员施加转动力矩时不易打滑，握柄长度经过力矩匹配设计，无需借助加力杆即可输出足够的夹持力，同时避免力矩过大导致螺纹副过载损坏；活动钳身与固定钳身的配合导轨采用间隙可调的结构设计，长期使用出现导轨磨损后，可通过调整侧边的镶条螺丝调整配合间隙，消除活动钳身的窜动余量，延长工装的整体使用寿命。钳身的排屑空间做了开放式设计，加工过程中产生的切屑、打磨碎屑可直接从钳身中部的空隙掉落，不会堆积在导轨配合面内造成滑动卡滞，日常维护仅需定期在螺纹副、导轨配合面涂抹润滑脂即可，维护成本极低。从夹持范围来看，该款虎钳的最大开口尺寸适配6英寸级小型工件的夹持需求，钳口深度能够满足常规小型零件的全高度夹持，不会出现工件夹持不稳、悬空颤动的问题；

　　整体外形尺寸紧凑，占用工作台面积小，在空间有限的实训工位、家用维修工作台、小型加工门店的作业台上都能灵活布置，既可以作为固定工位的常备工装，也可临时安装在移动工作台上承担现场修配的夹持任务。不同于液压、气动类自动夹具，这款手动虎钳无需外接动力源，完全依靠人力操作即可完成所有夹持动作，在无气源、无电源的野外维修、现场装配场景下也能正常使用，对使用环境的适配性更强；整体结构没有复杂的液压元件、气动密封件，故障率极低，即使在多粉尘、多切屑的加工环境中也能稳定工作，不会因为细小切屑进入动力腔造成设备故障。在建模过程中，所有配合面的尺寸公差都按照实际工装的装配要求做了匹配，丝杆与螺母的配合间隙、导轨与活动钳身的滑动间隙都还原了真实产品的装配状态，钳口板的安装螺丝孔位、底座安装孔的位置尺寸都与实际量产产品保持一致，可直接作为工装选型参考、非标夹具改型设计的基础模型使用，也可用于金工实训课程的结构原理演示，帮助初学者理解螺纹传动、夹具自锁、滑动导轨配合的相关机械结构知识。
