斜置观察窗摩擦传动静音运动演示装置

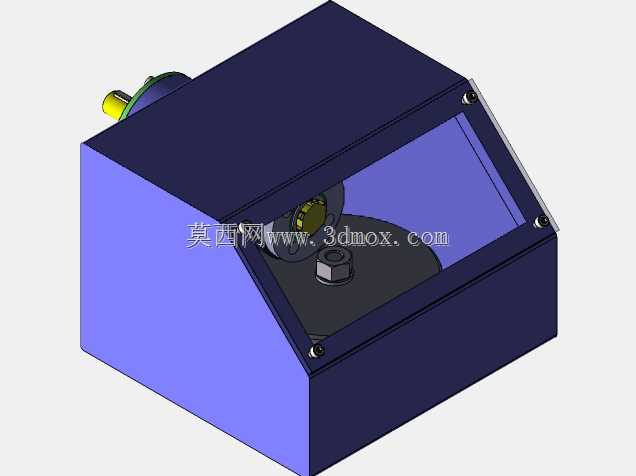

　　这套摩擦传动式静音运动装置，最初的设计出发点是解决小空间内低噪连续运动演示的需求，常见于教学教具展示、小型文创动态装置、低噪工位辅助传动单元这类对运行噪音有严格限制的场景。从结构布局来看，整体采用斜切角箱体作为承载主体，箱体的斜切面直接集成透明观察窗，无需额外加装独立观察框架，既压缩了整体安装占用空间，也能让观察者无遮挡查看内部摩擦副的运行状态，避免传统方正箱体观察时的视角死角。箱体侧面伸出的动力输入轴采用轴伸端限位结构，轴端预留的连接段可适配不同规格的手摇柄或者微型低速驱动电机，不需要额外定制连接法兰，适配性更强。内部的摩擦传动副没有采用齿轮啮合的硬接触结构，而是通过高摩擦系数的接触轮实现动力传递，

　　运行过程中没有轮齿啮合的冲击噪音，完全满足静音运行的要求，接触轮的预紧力通过箱体内部的可调式安装座实现，不需要拆开整个箱体就能调整接触压力，兼顾传动效率与静音表现。从安装边界来看，箱体底部为平整安装面，四个角点预留内螺纹安装孔，可直接固定在工作台面或者展示台架上，不需要额外制作转接安装板，整体外轮廓没有突出的尖锐结构，所有边角都做了小圆弧过渡，避免安装调试过程中的磕碰划伤。观察窗采用嵌入式安装结构，通过四周的沉头螺丝直接固定在箱体斜切面上，密封胶条嵌在观察窗与箱体的配合槽内，既可以阻挡外界灰尘进入箱体内部污染摩擦副接触面，也能避免观察窗受振动产生异响。设计过程中特意将动力输入轴的中心高度与内部摩擦轮的中心高度做了同轴度公差约束，

　　轴伸端的径向跳动控制在极小范围内，避免动力输入时产生额外的振动噪音，箱体的壁厚经过反复校核，既保证整体结构刚性，不会因传动副的作用力产生薄壁共振，也不会过度增加整体重量，方便搬运与现场布置。这套装置的实际用途并不局限于单一的演示场景，在小型物料的低噪输送工位，也可以通过伸出的轴端连接输送辊轮，利用摩擦传动的平稳特性实现小载荷物料的平稳输送，不会像齿轮传动那样因啮合间隙产生输送脉动。内部的摩擦轮采用非金属复合材质，自身具备一定的阻尼特性，不需要额外加装阻尼元件就能实现运动的平稳启停，避免启动瞬间的冲击。箱体内部预留了足够的布线空间，如果需要加装转速检测元件，可直接在观察窗对应的内部位置安装传感器，线路可从箱体背面的预留穿线孔引出，

　　不会破坏箱体的整体外观。在结构细节处理上，所有内部零件的安装座都与箱体采用一体化设计，减少了额外的连接零件数量，降低装配过程中的累计误差，装配时只需要依次装入摩擦轮、传动轴、预紧调节组件，最后盖上观察窗即可完成整机组装，装配流程简单，后期维护时只需要拆开观察窗就能完成所有内部零件的检查与更换，不需要将整个装置从安装位拆下。考虑到长时间运行的磨损问题，摩擦接触轮设计为快拆式结构，松开预紧调节座的固定螺丝就能直接取出接触轮进行更换，不需要拆卸传动轴等其他关联零件，大幅降低后期维护的时间成本。
