全方位移动麦克纳姆轮结构设计

　　在车间智能物流转运、仓储自动导引运输车、窄空间作业巡检机器人、重载全向移动平台的行走机构选型中，麦克纳姆轮是实现平面内三自由度无转向移动的核心部件，区别于传统差速轮、舵轮需要预留转向回转空间、无法实现纯侧移的局限，这类轮组依靠辊子的偏置排布，可通过不同轮组的转速差合成任意方向的移动矢量，无需额外设置转向驱动结构，就能完成前行、后退、横移、斜行、原地零半径回转等动作，特别适配通道宽度受限、工位对接精度要求高的作业场景，比如电子制造车间SMT线边的物料接驳、立体仓库货架间的托盘转运、大型装备舱内的检修机器人移动，都能依靠这类轮组大幅压缩设备的作业占地空间，提升路径规划的灵活性。

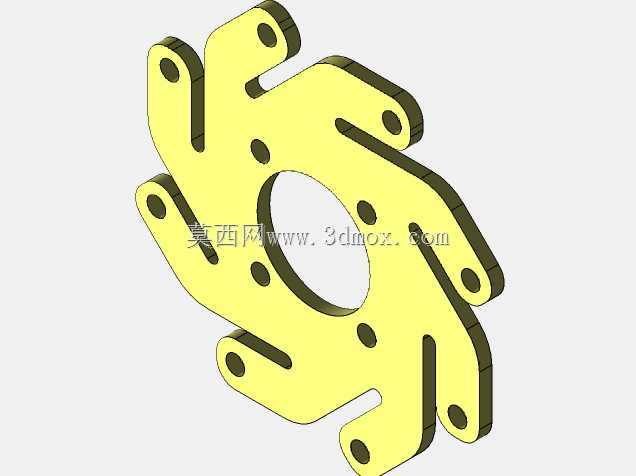

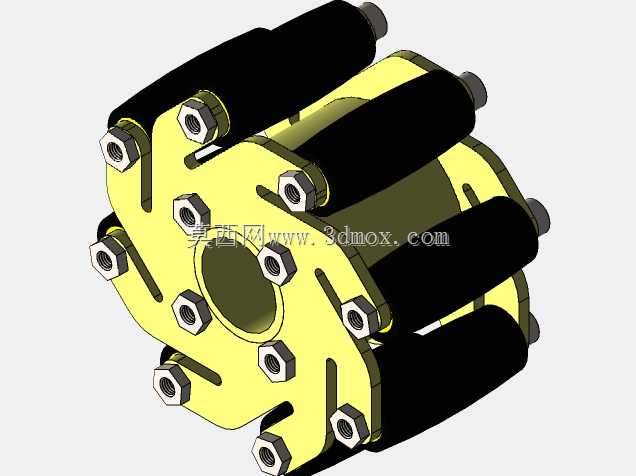

　　从结构设计逻辑来看，这款麦克纳姆轮采用分体式轮毂设计，主体承载轮毂为辐板式结构，中心设置与驱动轴配合的安装孔，孔周预留键槽位来传递驱动扭矩，避免轮组与输出轴之间出现打滑空转。轮毂周圈均匀分布8个辊子安装位，每个安装位通过带防松结构的六角紧固件固定辊子支架，辊子自身的轴线与轮毂主轴线呈45度夹角偏置，这种角度设置是实现全向移动的核心——当轮毂绕主轴线转动时，每个接触地面的辊子会产生一个与主轴线呈45度的摩擦力分力，四个轮组按照不同转速、转向组合时，各个分力可合成X向、Y向以及绕Z轴旋转的合力，从而实现任意方向的移动。辊子外层采用高弹性耐磨包覆材料，既可以保证与地面接触时有足够的摩擦系数，避免动力输出时出现打滑，也能缓冲地面不平整带来的冲击，降低行走过程中的振动，保护车载精密元器件。

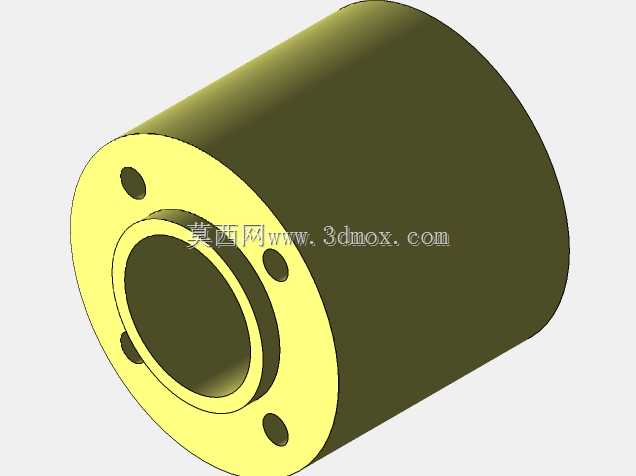

　　安装边界方面，这款轮组的轮毂安装端面设置了定位止口，与驱动减速箱输出端的止口配合时可保证同轴度，减少高速转动时的径向跳动；周圈的紧固件采用内六角圆柱头结构，安装时沉头孔完全容纳螺栓头，不会突出轮毂端面，避免轮组转动时与周边护板、车架结构发生刮擦。轮组的轴向宽度经过优化，在保证辊子接地长度足够、单轮承载能力达标的前提下，尽可能压缩轴向尺寸，方便在紧凑的车架空间内布置悬挂结构与驱动电机。辊子的两端采用小直径转轴与支架连接，转轴处设置自润滑衬套，长期运转时无需频繁加注润滑脂，降低维护频次，同时转轴处设置防尘密封结构，避免车间内的粉尘、碎屑进入转动副造成卡滞，适配工业场景下的复杂地面环境。

　　实际选型应用时需要注意，这类轮组通常需要四个一组配对使用，安装时需保证两个左旋轮、两个右旋轮呈矩形对角布置，同时所有轮组的接地平面度误差需控制在合理范围内，避免单个辊子受力过大出现过早磨损；如果是重载场景应用，可在轮组与车架之间增加弹簧阻尼悬挂结构，保证地面不平整时所有辊子都能有效接触地面，避免动力损失。轮组的中心安装孔可根据不同的驱动输出轴径做适配调整，紧固件的强度等级选用8.8级以上，保证大扭矩输出、急停急启工况下的连接可靠性，辊子的包覆材料可根据应用地面的材质做调整，比如在环氧地坪场景选用聚氨酯材料，在粗糙水泥地面可选用硬度更高的橡胶包覆层，提升轮组的使用寿命。
