家用手持电吹风外观结构设计方案

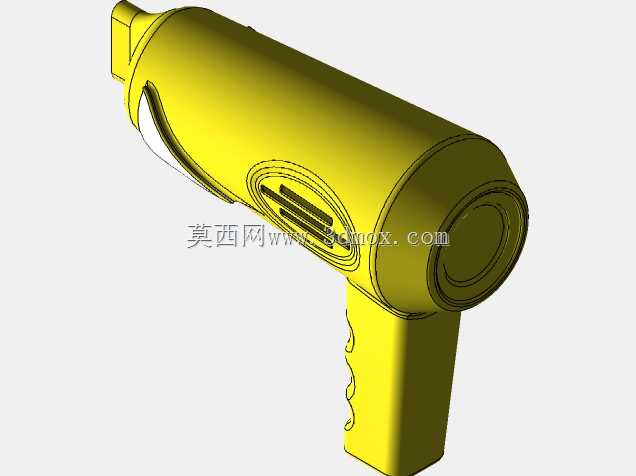

　　本次呈现的手持电吹风结构设计，首先从日常使用的核心场景出发，覆盖家庭干发、美发造型、宠物毛发吹干等高频使用工况，在结构布局上充分考虑单手握持的受力平衡，将风筒主体与手柄的夹角设置为符合人体工学的110度左右，握持时手腕无需过度弯折，长时间举持操作不易产生酸胀感。从功能实现逻辑来看，整体结构分为进风过滤段、动力送风段、发热控温段、出风导流段四个核心模块，进风区域设置在手柄尾端与风筒尾部的衔接位置，采用格栅式进风结构，既保证足够的进风面积降低风阻，又能阻挡大颗粒毛发、灰尘进入机体内部，减少内部扇叶与发热组件的积尘损耗。手柄表面设置多道环形防滑筋，筋条高度控制在1.2mm，间距8mm，既不会硌手影响握持舒适度，又能在手部沾有水渍、

　　护发产品残留时提供足够的摩擦力，避免使用过程中设备滑落。风筒外壳采用分体式卡扣结构，上下壳的合模线设置在风筒侧面的视觉非核心区域，装配后合模缝隙控制在0.15mm以内，既满足外观的整体性要求，又方便后期售后拆解维护内部组件。出风端采用渐缩式导流结构，出风口直径比风筒主体直径缩小35%，能够提升出风的汇聚性，减少气流散逸，让热风能够集中作用在目标区域，提升干发或造型的效率。在安装边界的考量上，内部预留的电机安装位适配常规38mm直径的直流无刷电机，发热组件安装腔的长度预留65mm，可根据不同功率档位需求搭配不同匝数的发热丝，不需要对外壳结构做大幅修改即可覆盖800W到1800W的常用功率区间。

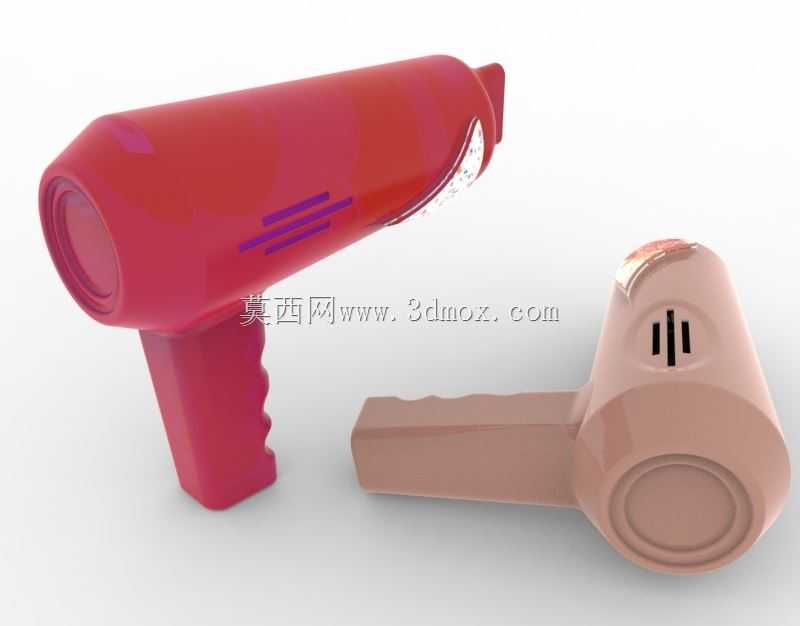

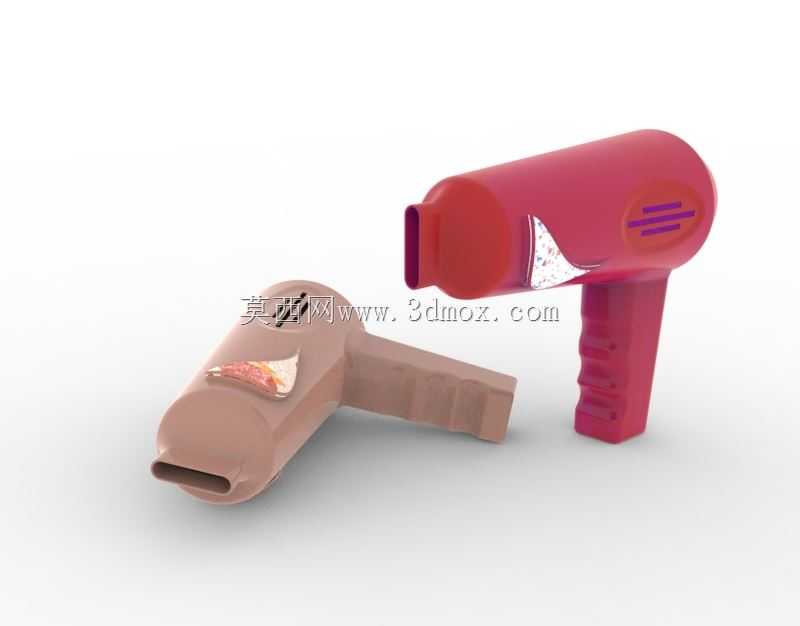

　　手柄内部的空间预留充分考虑了线路排布与开关组件的安装，按键设置在手柄正面拇指自然触碰的位置，按键的按压行程设置为2mm，按压力度控制在3N左右，操作反馈清晰，不会出现误触或者按压费力的问题。风筒侧面的装饰槽结构并非单纯的外观设计，其内部对应发热组件的高温区域，槽型结构能够增加外壳的散热面积，降低外壳表面的温升，避免使用过程中外壳温度过高造成烫伤风险。两款不同配色的外壳方案，分别适配不同的家居风格定位，浅棕配色偏向简约家居适配性，红紫配色偏向年轻化个性定位，两款结构的安装孔位、卡扣位置完全通用，可实现同结构不同配色的快速换产，降低开模与生产的成本。在结构强度的设计上，手柄与风筒的衔接位置做了加厚的筋位补强，壁厚从常规的2mm增加到2.

　　8mm，能够承受1.2米高度自由跌落的冲击，不会出现衔接位置断裂的问题，满足日常使用中意外滑落的耐用性要求。进风端的过滤组件采用抽拉式结构，不需要借助工具即可抽出清理，用户日常维护操作门槛极低，能够有效避免因进风口堵塞造成的电机过热、风量衰减问题，延长设备的整体使用寿命。出风端预留了集风嘴、散风嘴等配件的安装卡扣位，卡扣的配合公差控制在0.1mm，安装后配件不会出现松动晃动，拆卸时仅需稍用力即可拔下，兼顾安装稳定性与操作便捷性。整体外形的尺寸控制上，风筒主体长度为180mm，手柄长度为120mm，整机最大直径为75mm，整体重量控制在450g以内，无论是居家日常使用还是外出携带收纳都不会占用过多空间，握持重量也适配大多数用户的手臂承重范围。
