带握持凹纹的便携饮用塑料瓶结构设计

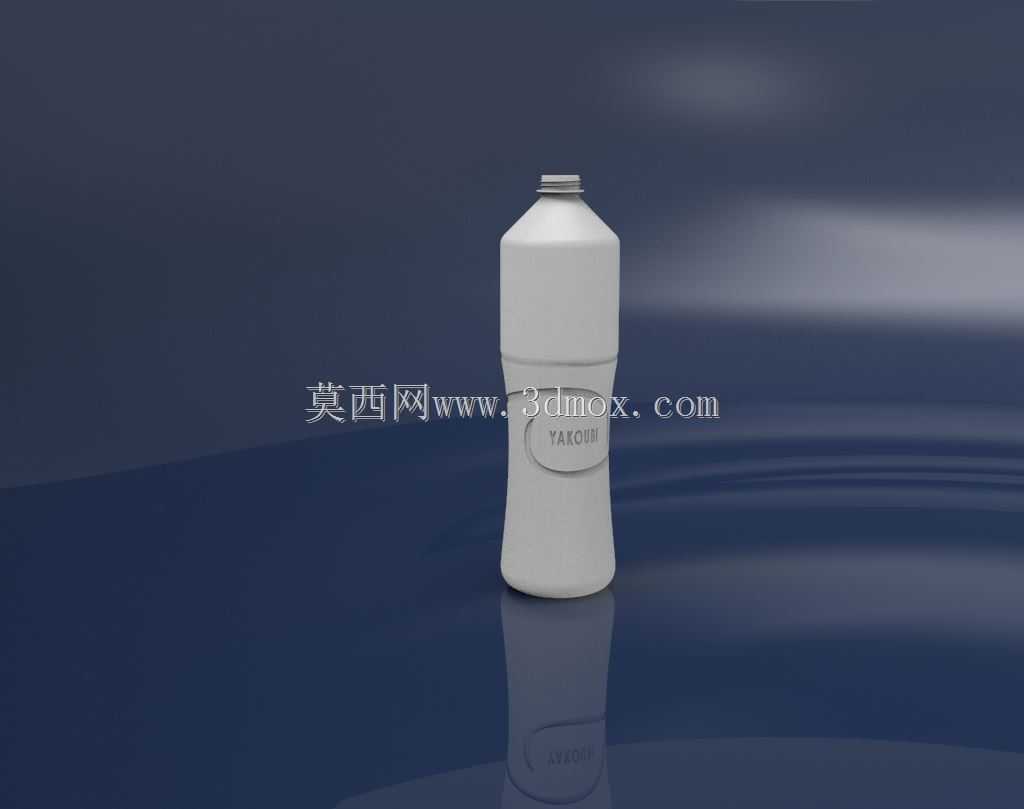

　　日常快消品领域的饮用包装容器设计中，塑料瓶的结构合理性直接影响生产良率、运输损耗率与终端用户握持体验，本次完成的瓶体结构设计，重点围绕灌装生产线适配、手持使用场景、堆叠运输边界三个核心维度展开，没有做多余的装饰性曲面，所有造型特征都服务于实际功能需求。先从生产端的适配逻辑来看，瓶身整体采用回转体基础构型，瓶口位置保留标准的外螺纹结构，匹配市面通用的28mm口径瓶盖封合尺寸，螺纹段下方设计有一圈限位凸台，既可以在灌装旋盖工序中给旋盖头提供定位基准，避免旋盖偏斜导致的密封失效问题，也能在后续套标工序中给标签膜提供轴向定位，防止标签移位。瓶身上半部分做了微锥度过渡，从瓶口位置向下逐步放大截面直径，这个锥度控制在1.2度左右，

　　刚好适配吹塑模具的脱模斜度要求，不需要额外增加脱模顶出结构就能顺利完成脱模，同时锥面结构也能提升瓶身竖直方向的承压能力，在堆码运输时，上层货物的压力可以顺着锥面均匀传递到瓶底支撑结构，减少瓶身瘪塌的概率。瓶身中段专门设计了内凹的握持区域，这个区域的曲面弧度是按照成年男性手掌自然握持的曲率拟合的，内凹深度控制在8mm，既不会因为凹度过大导致瓶身内部容积损失过多，也能让用户单手握持时手指刚好贴合在凹面内，避免瓶身沾有水渍时打滑脱手。握持区表面没有做额外的防滑筋条，而是通过曲面本身的弧度变化提供握持摩擦力，这样的设计可以减少吹塑成型时的局部壁厚不均问题——如果在握持区加凸起的筋条，筋条位置的料坯在吹胀过程中会被过度拉伸，导致局部壁厚过薄，

　　在灌装后受内压作用容易出现鼓包甚至破裂。瓶底部分采用常见的五瓣式内凹支撑结构，每个支撑瓣的圆角半径都做了加大处理，避免应力集中，同时内凹的结构可以让瓶体在灌装后受内压产生微小膨胀时，底部不会向外突出导致放置不稳，在自动化灌装线上输送时，瓶底可以平稳贴合输送链板，不会因为底部凸起出现卡瓶、倒瓶的问题。从尺寸边界来看，整瓶总高度控制在230mm，瓶身最大直径68mm，满装状态下容积为550ml，刚好符合常规单份饮用水的容量规格，这个外廓尺寸可以直接适配现有标准的瓶装水周转箱、自动售货机货道尺寸，不需要重新开制配套的包装载具，能直接对接现有快消品流通体系的所有仓储、运输、售卖环节。在结构强度校核层面，瓶身的基础壁厚设置为0.3mm，

　　在握持区、瓶口螺纹段、瓶底支撑瓣这几个应力集中位置，壁厚局部加厚到0.45mm，通过壁厚的差异化分布，在控制整体材料用量的前提下，保证瓶体可以承受1.2米高度自由跌落至水泥地面不破裂，同时可以承受堆码三层满装瓶箱的压力不出现永久变形。密封结构上，瓶口螺纹采用双头梯形螺纹，旋合圈数为1.5圈，既可以保证用户单手就能顺利旋开瓶盖，又能保证封合后在40摄氏度环境下存放3个月不会出现漏液问题，螺纹末端设计了排气缺口，在旋盖过程中可以顺利排出瓶内多余的空气，避免瓶内压力过大导致瓶盖飞脱。另外瓶身的曲面过渡全部采用G2连续处理，没有尖锐的棱角，一方面是避免吹塑过程中出现应力集中导致的成型缺陷，另一方面也能防止用户握持时被棱角硌手，提升使用触感。整个设计过程中没有添加任何非功能性的造型元素，所有的曲面变化、尺寸参数都是围绕生产、运输、使用三个环节的实际需求推导而来，既可以直接用于吹塑模具的开制，也能作为同类型包装容器设计的结构参考，帮助结构工程师快速调整参数适配不同容量、不同材质的瓶体开发需求。
