桌面式弹簧复位压合工装结构设计

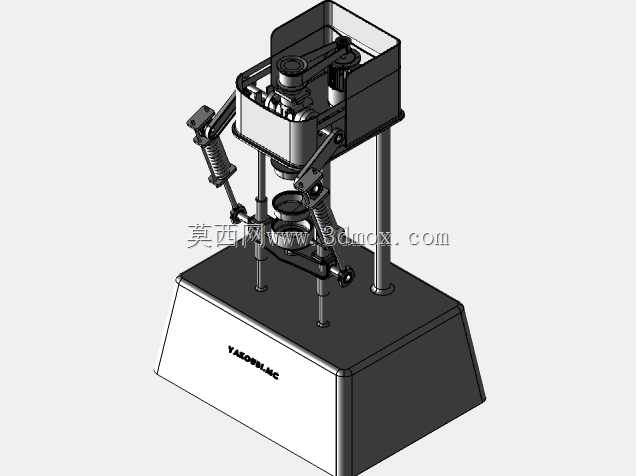

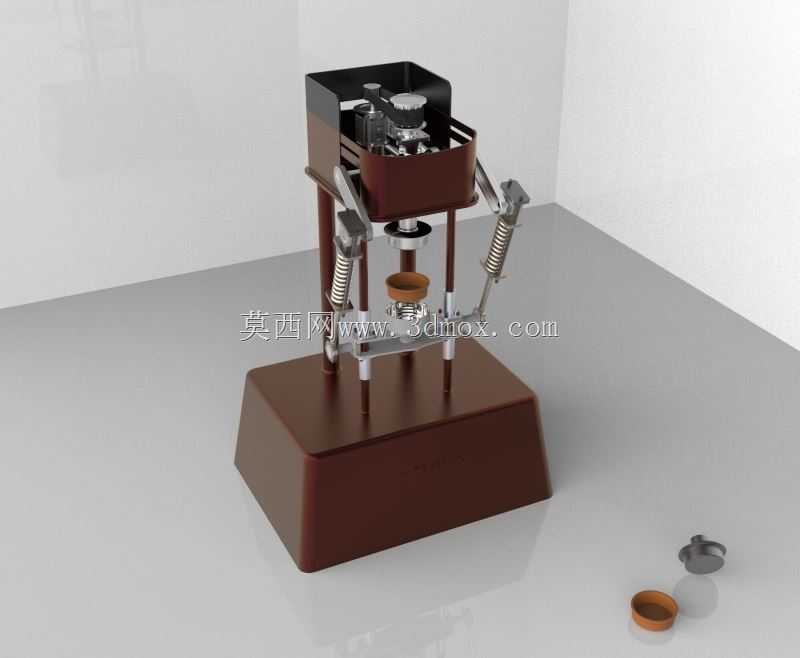

　　这款立式压合工装的设计初衷，是面向小批量零部件装配场景下的精准压装需求，常见于电子元器件引脚压接、小型塑胶件与金属嵌件的过盈配合装配、小尺寸密封件压装工位，尤其适合产线旁的手工辅助装配环节，不需要外接气源或电源，依靠纯机械结构即可完成压合作业，对于没有集中供气条件的小型装配车间、维修工位、实验室打样场景适配性极强。从结构布局来看，设备采用下置配重底座的设计思路，底座采用大面接触的梯台结构，整体重心完全落在底座支撑面范围内，即使压装过程中施加单侧偏载力，也不会出现设备倾翻的问题，底座上表面预留了工装夹具安装孔位，可以根据不同压装工件的定位需求，快速更换适配的定位治具，不需要对设备主体结构做改动，大幅提升了单台设备的工位适配能力。

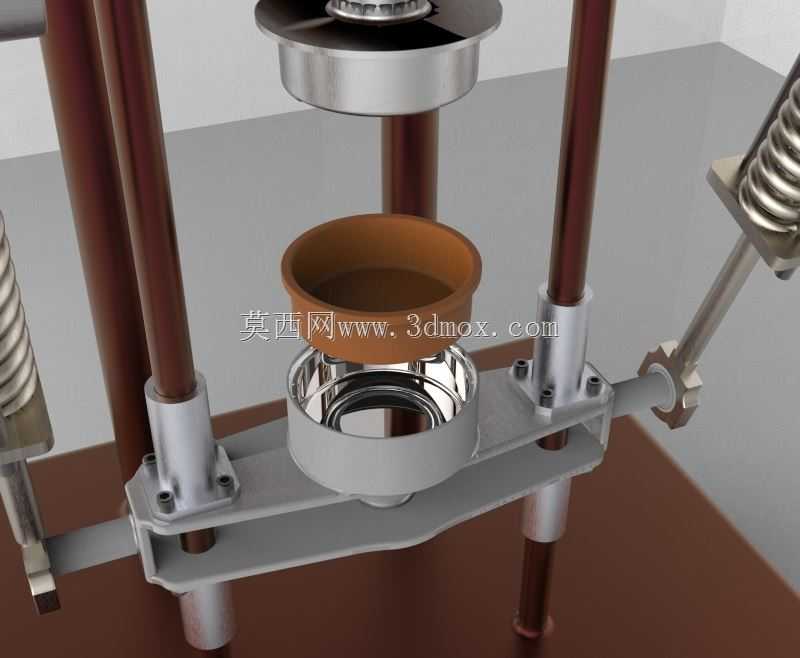

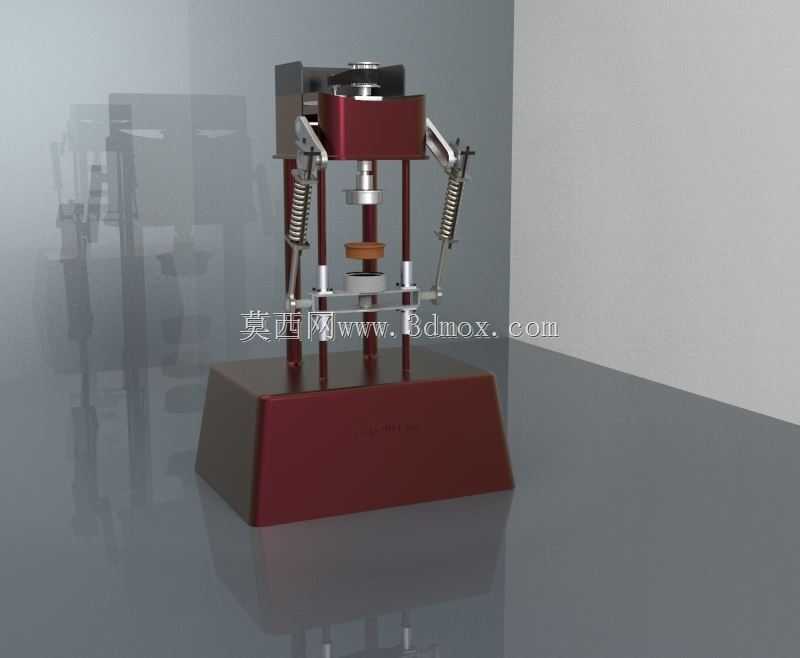

　　中部的压装执行单元采用双导柱导向结构，两根平行导柱垂直固定在底座与顶部安装架之间，压头滑座通过直线轴承与导柱配合，压装过程中压头的运动直线度可以控制在0.02mm以内，避免压装过程中出现偏斜导致的工件压伤、压装不到位问题。两侧的复位弹簧采用不等节距圆柱螺旋压缩弹簧，空载状态下弹簧提供的预紧力可以将压头滑座维持在上限位，压装作业时操作人员只需要向下施加压力即可完成压合，松开后压头自动复位到初始位置，不需要额外设置复位操作步骤，能够有效降低操作人员的动作幅度，提升单工位的作业效率。顶部的安装腔体内部预留了标准安装位，可以根据压装力需求更换不同劲度系数的压簧，或者加装小型压力传感器来实时监控压装力数值，适配不同压装力要求的工件，

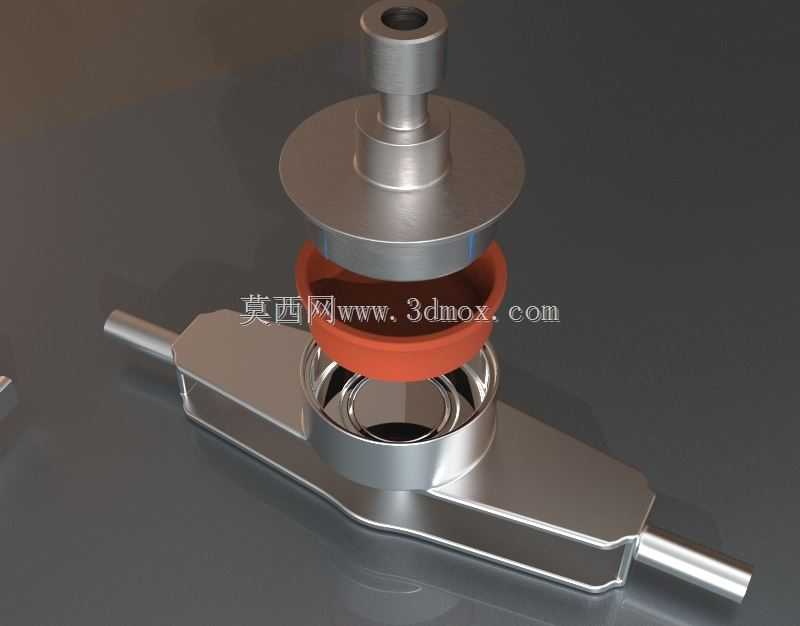

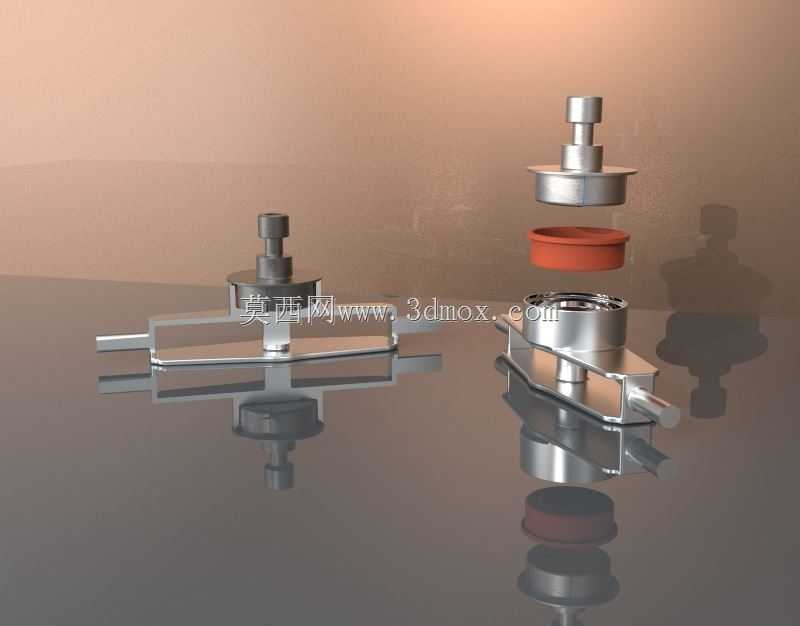

　　常规配置下设备的额定压装力可以达到500N，能够覆盖绝大多数小型零部件的压装需求。压头部分采用快换接口设计，不同形状的压头可以通过侧面的紧定螺丝快速锁紧更换，针对平面压装、环形压装、点状压装等不同压接需求，只需要更换对应形状的压头即可，不需要拆解整个滑座结构。从安装边界来看，设备整体占用桌面面积不超过0.08平方米，整体高度控制在300mm以内，放置在常规装配工作台上不会遮挡操作人员的视线，设备总重量控制在8kg以内，单人即可完成搬移换位，不需要做地脚固定，放置在平整桌面上即可正常使用。设计过程中特意对操作空间做了优化，压头下方的操作区域预留了足够的手部操作空间，操作人员取放工件时不会被导柱或弹簧结构磕碰，

　　两侧的弹簧外侧加装了透明防护挡板，避免弹簧长期使用出现断裂时弹出伤人，同时不影响操作人员观察压装过程中的工件对位情况。设备的所有运动部件都做了圆角处理，没有尖锐的棱角外露，避免操作过程中出现划伤风险。在实际应用场景中，这类工装常被用于小型轴承与轴类零件的压装、塑胶外壳卡扣的压合、标签与工件的压贴、小型密封胶圈的压装等工序，相比大型气动压装机，它的投入成本更低，不需要配套辅助设施，维护过程也更简单，日常只需要定期在导柱表面涂抹少量润滑脂，检查弹簧的疲劳损耗情况即可，没有复杂的气动元件或电气元件需要维护，长期使用的故障率极低。针对不同的工位需求，还可以在底座上加装定位挡块，实现工件的快速对位，不需要每次压装都手动调整工件位置，进一步压缩单工件的装配耗时。结构设计上所有零部件都采用常见的标准件，导柱、直线轴承、弹簧、紧定螺丝都可以直接从市面上采购对应标准规格，后续维修更换配件不需要单独定制，能够有效降低设备的全生命周期使用成本。
