桌面级凝胶喷射执行装置结构设计

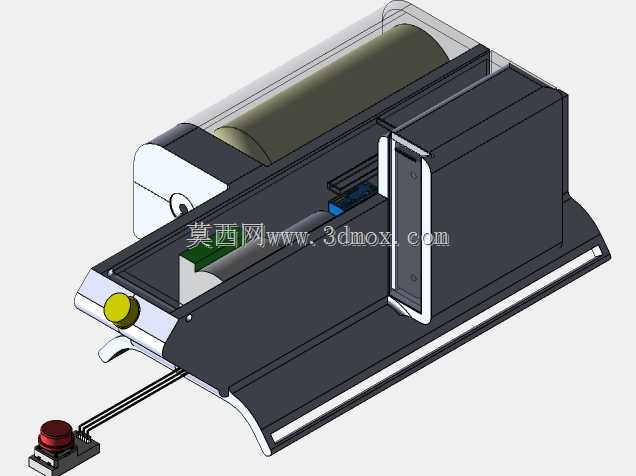

　　这套凝胶喷射装置的结构设计，最初是面向小剂量高粘度胶体的定点定量施加工况展开，在电子元器件引脚包封、小型结构件粘接密封、实验室微剂量试剂涂布这类场景里，常规的气压式点胶阀容易出现胶体拉丝、出胶量一致性差的问题，尤其是针对触变性凝胶类介质，持续施压下的介质剪切变稀特性很容易导致出胶量波动，这套结构就是针对这类痛点做的针对性优化。从整体布局来看，装置采用卧式集成结构，将储料腔、驱动推送组件、触发控制单元全部整合在同一个机座上，不需要额外搭配大型供气泵站，桌面占用尺寸控制在长280mm、宽120mm、高110mm的范围内，安装时只需要预留前端100mm的操作避让空间，就可以直接固定在工作台面或者接驳到小型流水线的侧边工位，

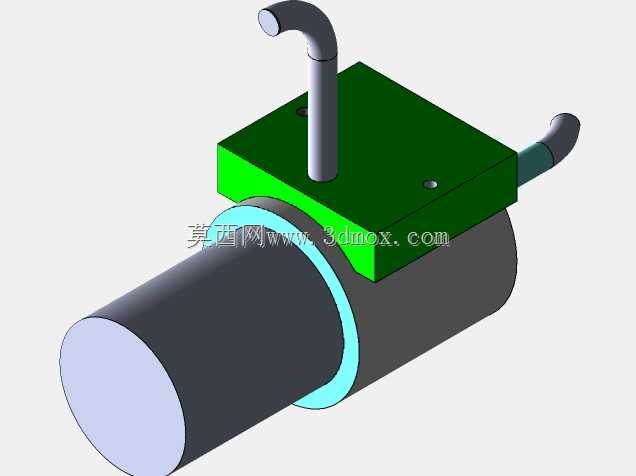

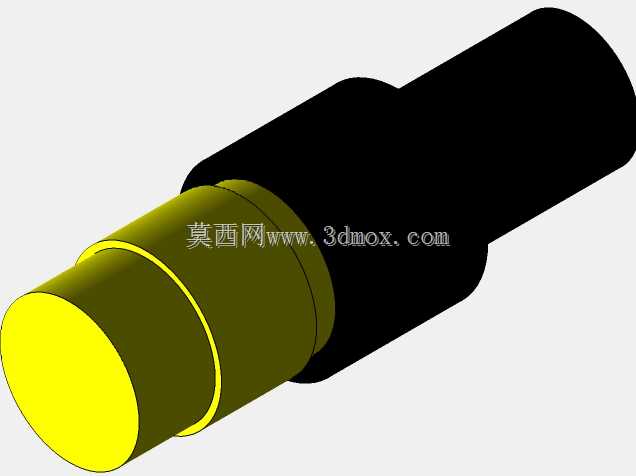

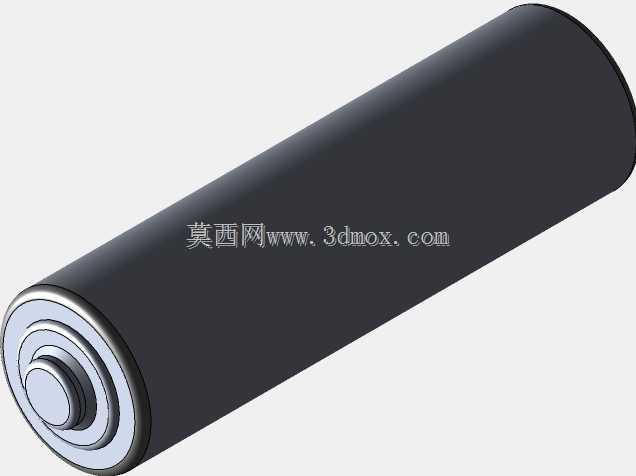

　　适配小批量多品种的柔性生产需求。储料腔采用透明可视化的筒式结构，直接布置在机座上部，操作人员可以直接观察剩余凝胶容量，不需要额外加装料位传感器就能及时补料，腔体内壁做了镜面抛光处理，减少高粘度介质的挂壁残留，推送活塞采用双道密封圈结构，避免高压推送下的胶体反向渗漏，同时活塞和腔壁的配合间隙控制在0.02mm以内，既保证运动顺畅，又不会因为间隙过大导致胶体剪切发热影响性状。驱动部分没有采用常见的气缸直推结构，而是选用了丝杆进给的推送方案，通过步进电机带动丝杆推动活塞匀速前进，出胶量的控制精度可以达到0.01ml级别，针对凝胶介质的粘度特性，进给速度可以根据实际介质参数做分段调整，在接近出胶口位置做减速缓冲，避免断胶时的胶体拖尾。

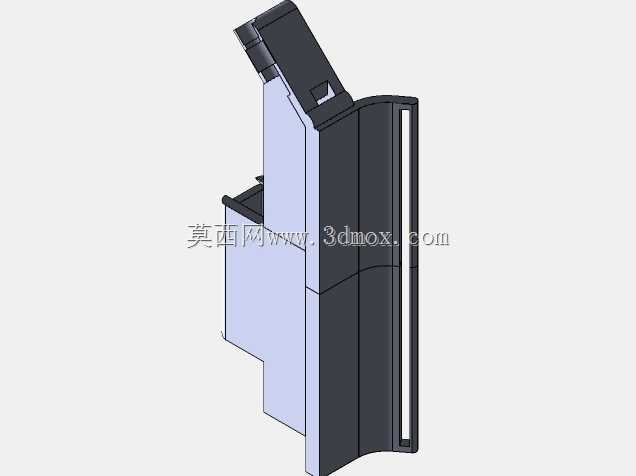

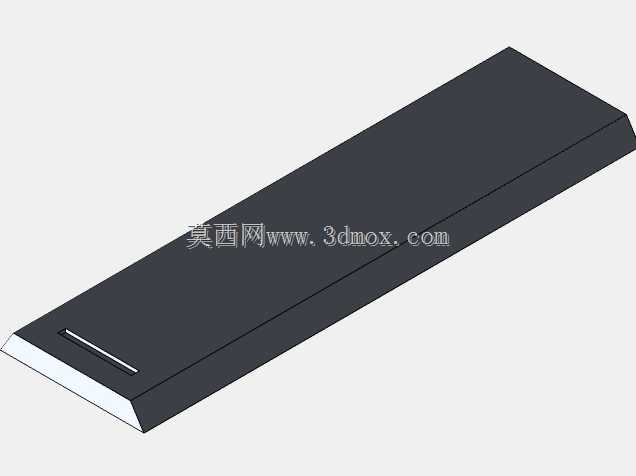

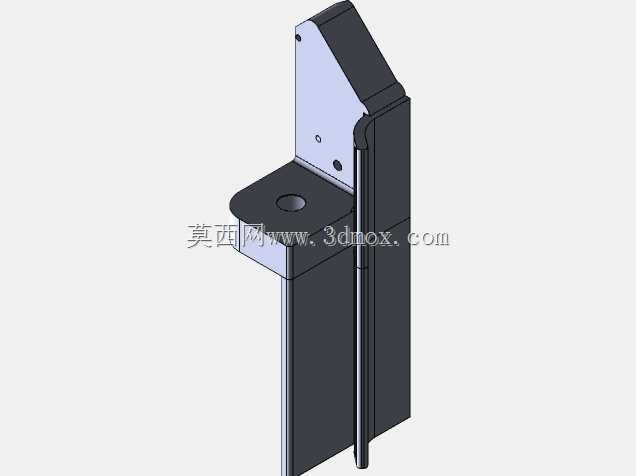

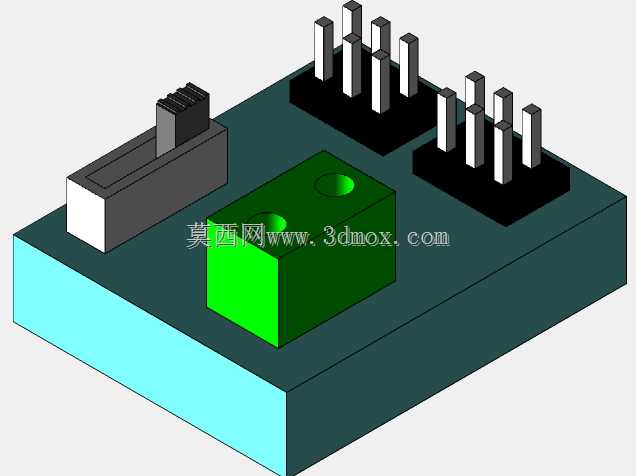

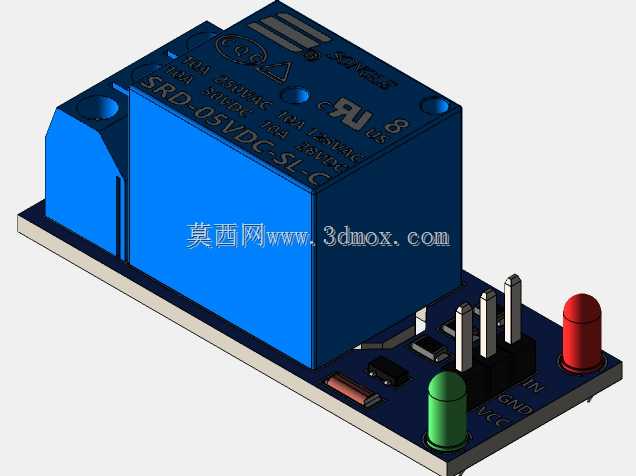

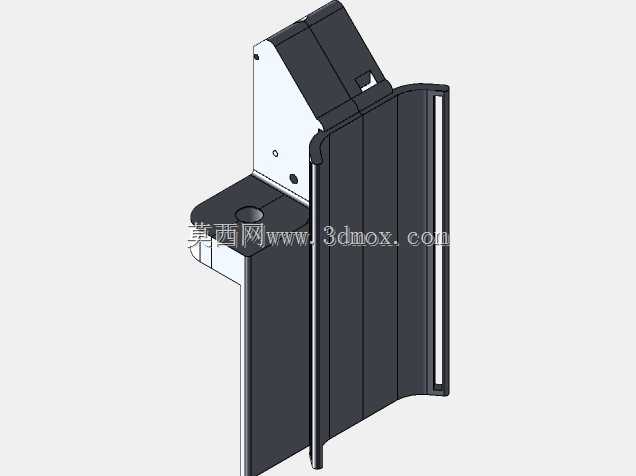

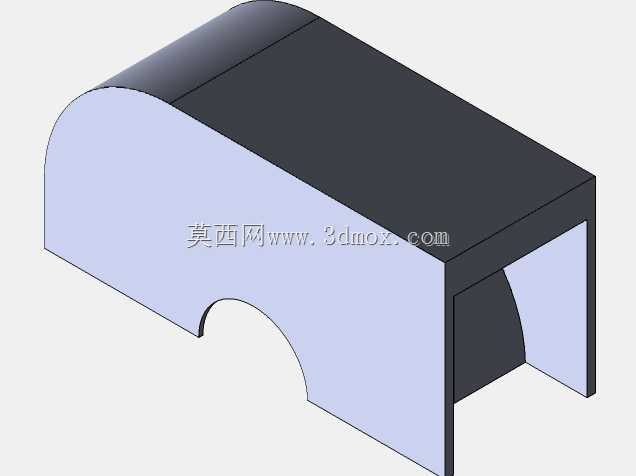

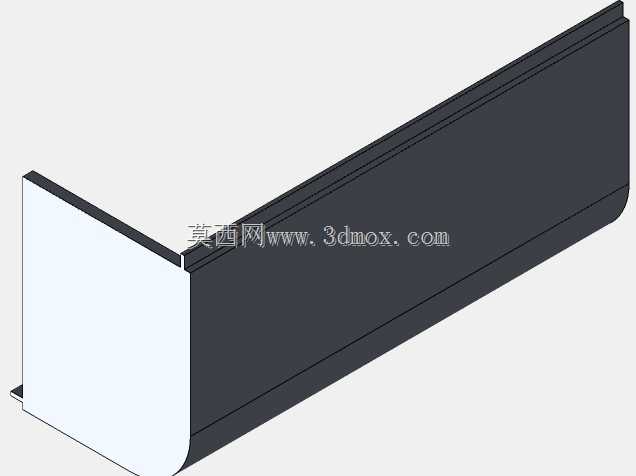

　　前端的喷射阀组采用模块化快拆设计，整个阀头通过卡扣结构固定在机座前端，不需要额外工具就可以快速拆卸更换，针对不同粘度的凝胶介质，可以更换不同口径的喷嘴，喷嘴口径覆盖0.2mm到1.2mm区间，满足不同施胶幅宽的需求，阀体内的流道做了圆弧过渡处理，没有直角死区，避免凝胶长期滞留固化造成流道堵塞。控制部分设置了两个外置操作按钮，红色的急停按钮布置在机座前端左侧，通过引线延伸到操作位附近，方便紧急情况下快速切断驱动动力，黄色的调节旋钮布置在机座前端面，用来手动微调进给压力和喷射频率，不需要进入后台参数界面就可以完成常用参数的快速调整。整个机座的外壳采用折弯钣金拼接结构，兼顾结构强度和轻量化，底部设置了四个橡胶减震脚垫，

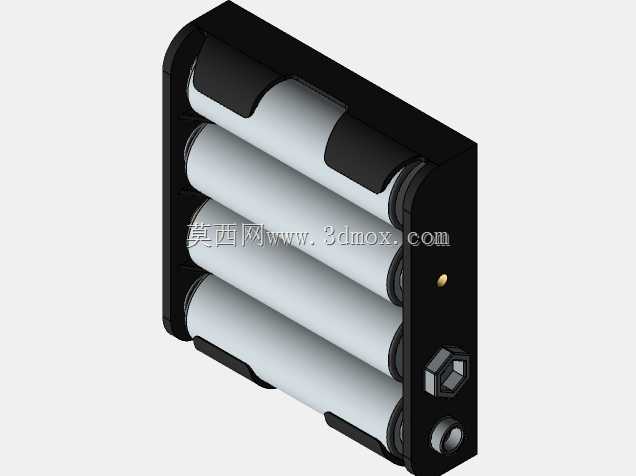

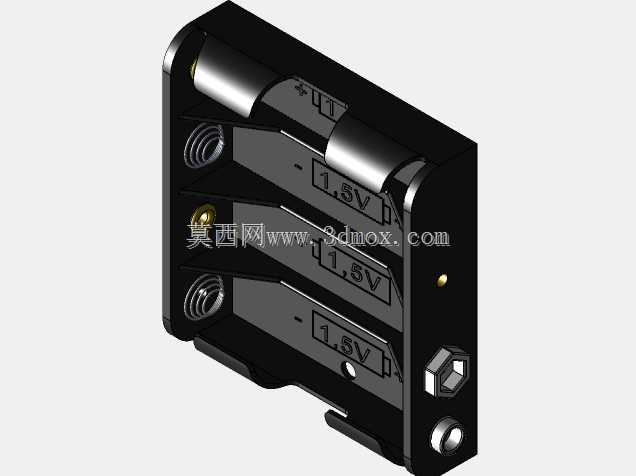

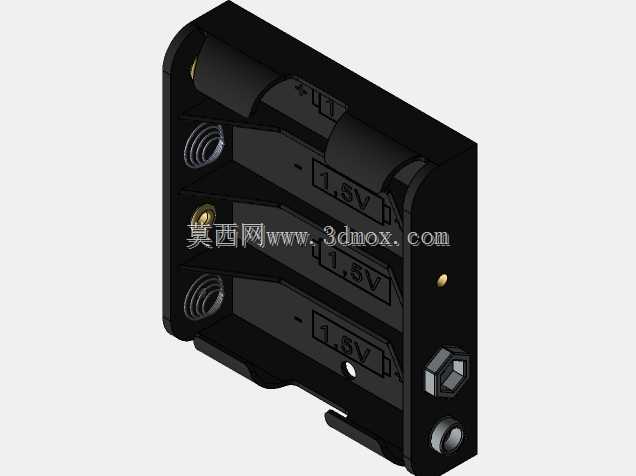

　　抵消丝杆进给时产生的轻微振动，保证喷射位置的重复精度。在设计过程中，特意做了和桌面级3D打印机的适配接口，机座侧面预留了标准的安装螺孔，可以直接固定在常规FDM3D打印机的移动滑台上，把凝胶喷射装置作为打印头替换组件，实现凝胶材质的3D打印成型，针对这个拓展用途，结构上特意优化了整体重量，整套装置不含胶体的自重控制在1.8kg以内，不会给3D打印机的滑台驱动造成额外负载，同时电气接口采用通用的航插连接，可以直接对接大部分开源3D打印机的控制板，不需要额外做信号转换。从实际使用的边界条件来看，这套装置适配的凝胶粘度范围在1000cps到50000cps之间，单次最大出胶行程可以满足100ml容量储料腔的全程推送，连续工作状态下的驱动组件温升控制在30摄氏度以内，不会因为长期工作导致热量传递到储料腔造成凝胶提前固化。结构上没有采用复杂的定制加工零件，大部分结构件都可以通过常规的钣金折弯、车铣加工完成，易损件只有活塞密封圈和喷嘴，后期维护成本很低，不管是小批量生产的车间工位，还是实验室做材料涂布实验，都可以快速部署使用，不需要复杂的安装调试过程，接电之后就可以通过旋钮调整参数开始作业。
