0-3A输出0-24V供电可调恒流源结构

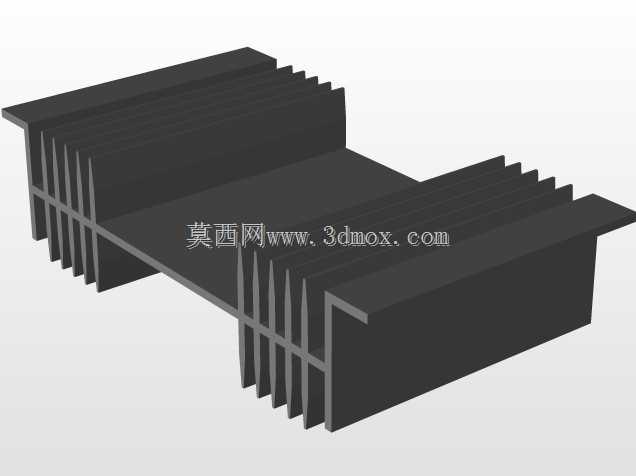

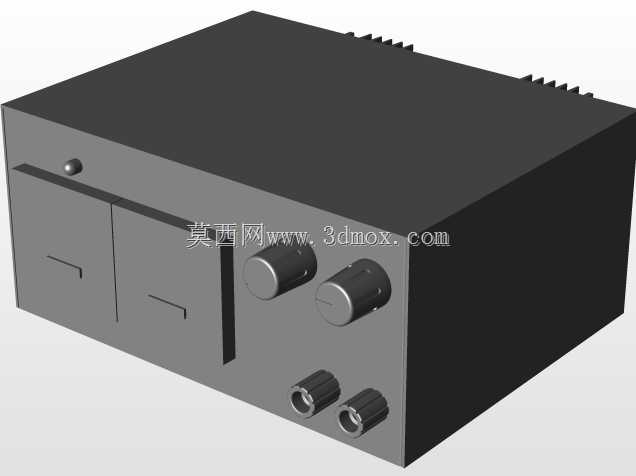

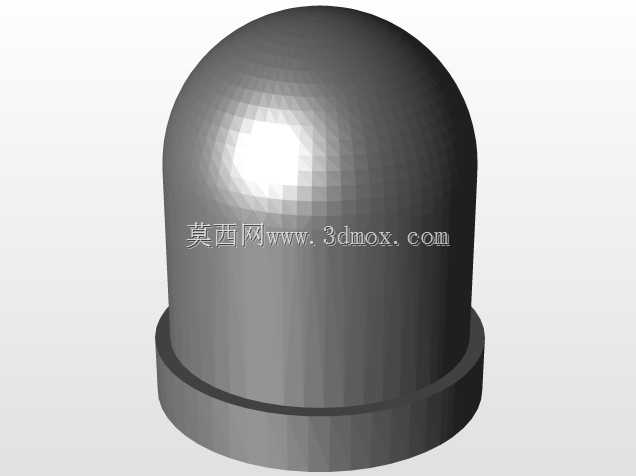

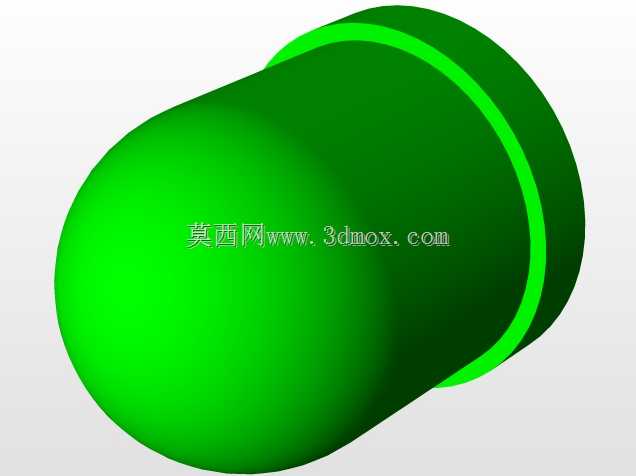

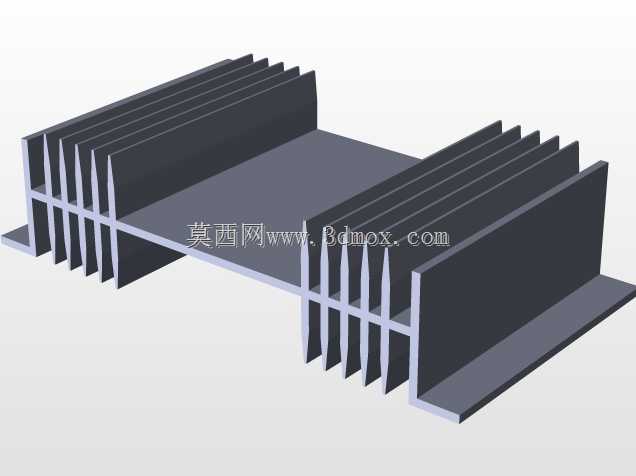

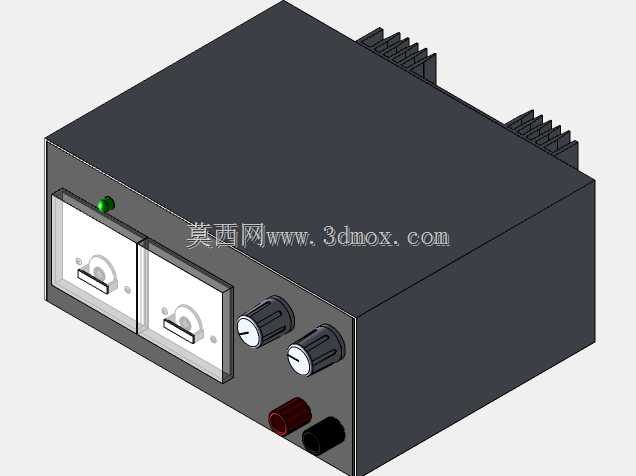

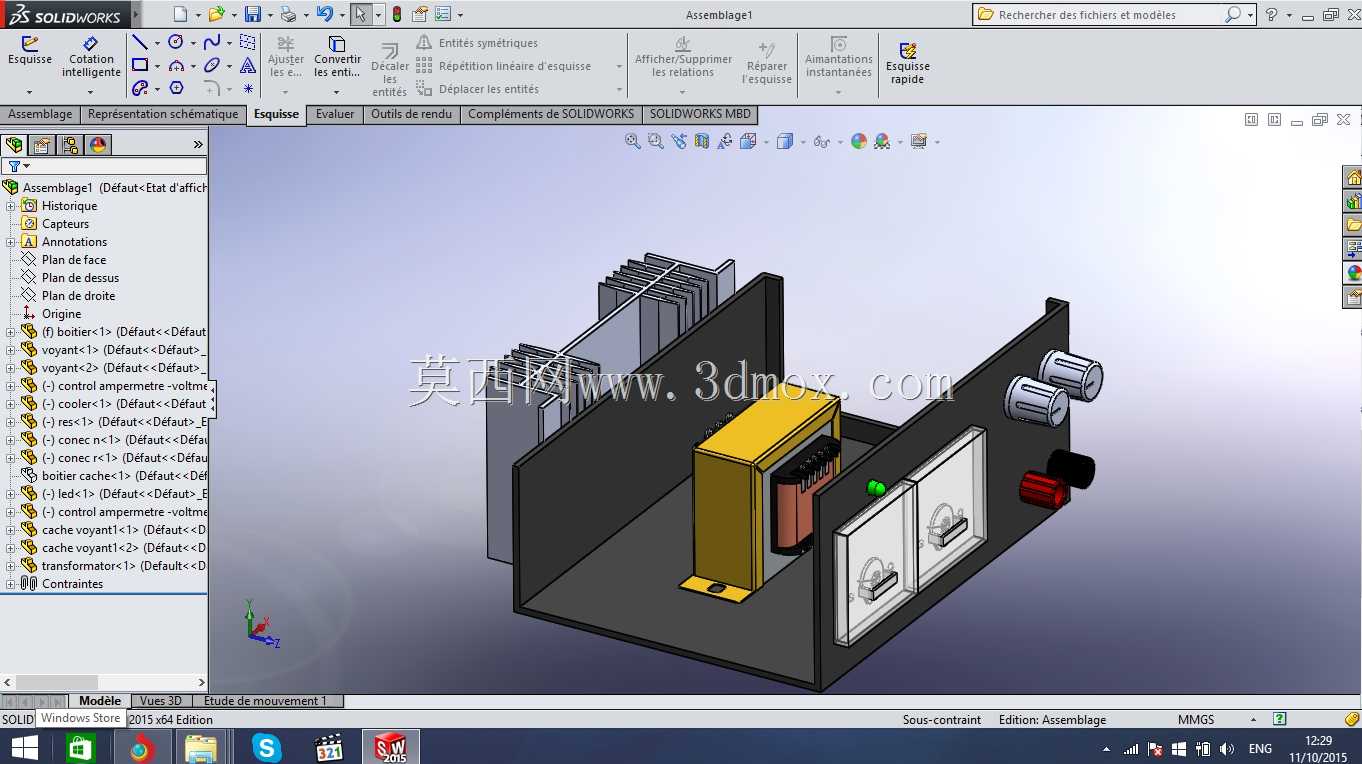

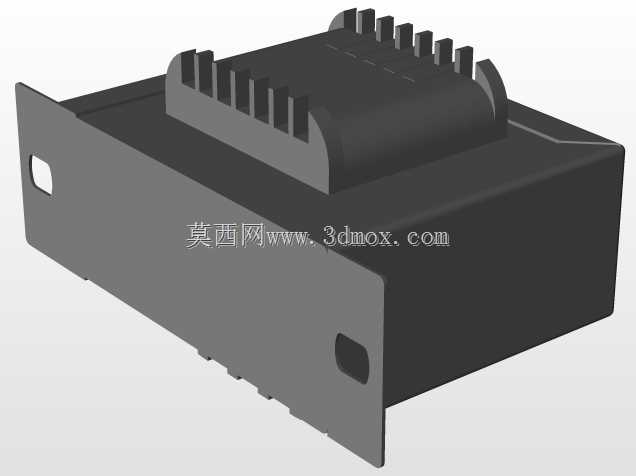

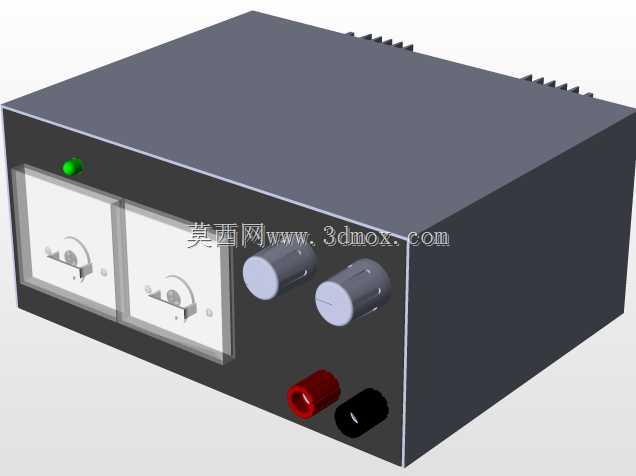

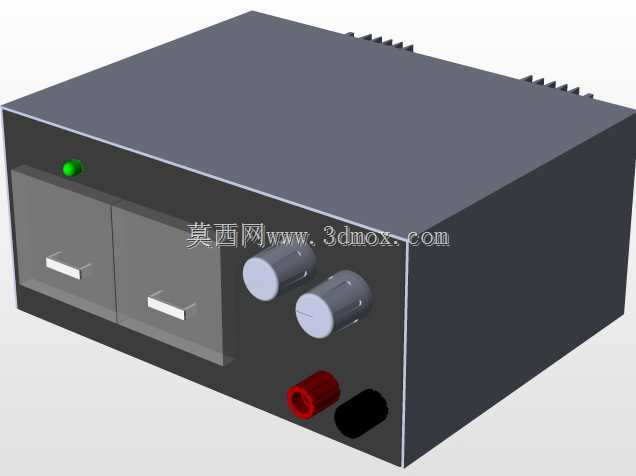

　　这款可调恒流源的结构设计，首先围绕实验室调试、小功率电子器件测试、通讯模块供电校准这类实际场景展开，日常做LED灯珠老化测试、传感器供电恒流供给、小型通讯终端电流特性验证时，这类设备是桌面测试台的常备单元。从结构布局来看，整机采用开放式钣金机架搭配侧装散热片的组合，左侧竖向布置的铝制散热鳍片直接贴合功率调整管的安装面，不需要额外加装导风罩就能依靠自然对流满足持续3A输出下的散热需求，毕竟小功率恒流源的热损耗集中在功率调整回路，把发热器件直接贴装在侧置散热片上，能缩短热传导路径，避免机箱内部积热影响周边采样电阻、电位器的精度。前面板区域预留了两个接线端子的安装位，分别对应输出正负极，端子旁设置的绿色指示灯用于输出状态指示，

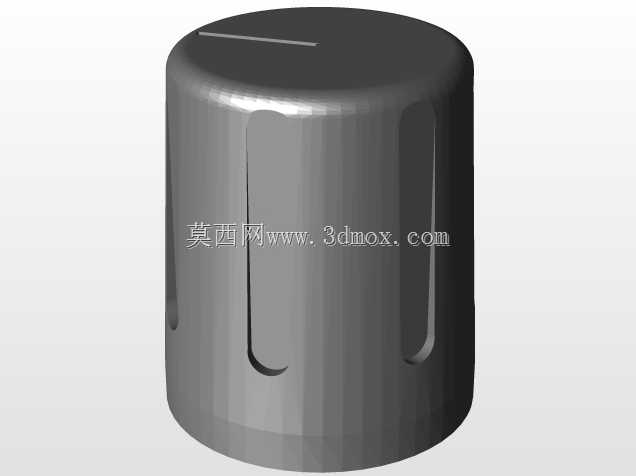

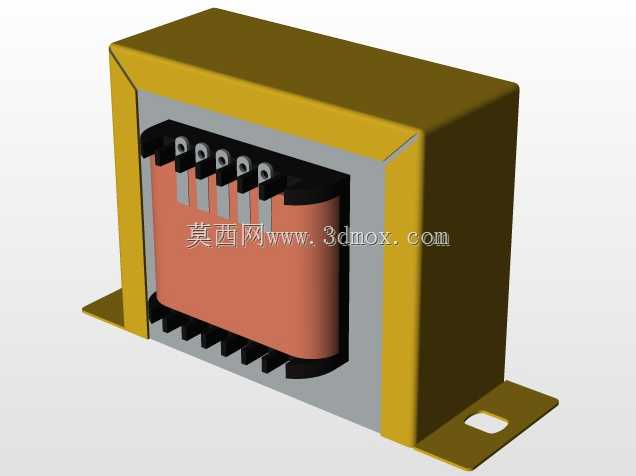

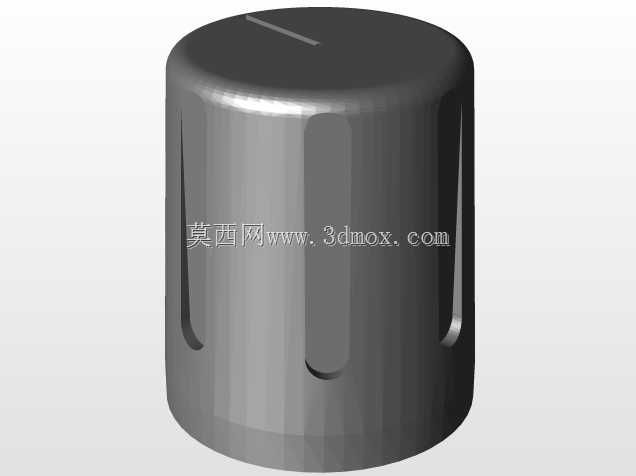

　　下方的黑色旋钮是电流调节电位器，旁边的红色部件是电源输入插座，所有操作件都布置在前面板下半区，符合桌面设备坐姿操作的伸手可达范围，不需要俯身或者抬手就能完成接线、参数调节的操作。内部结构上，黄色的环氧板安装支架用来固定主电路板，电路板上的电流采样电阻采用卧式贴装在支架底部，靠近输出端子的位置，减少大电流走线的长度，降低线损带来的输出误差；功率变压器布置在电路板和散热片之间的空腔里，和前端的调节电位器之间预留了10mm以上的安全间隙，避免变压器的漏磁影响电位器的调节稳定性，也防止长期工作下变压器的温升传导到塑料旋钮部位造成操作不适。安装边界方面，整机的外形尺寸控制在桌面设备的常规范围内，底部预留了四个橡胶脚垫的安装孔位，

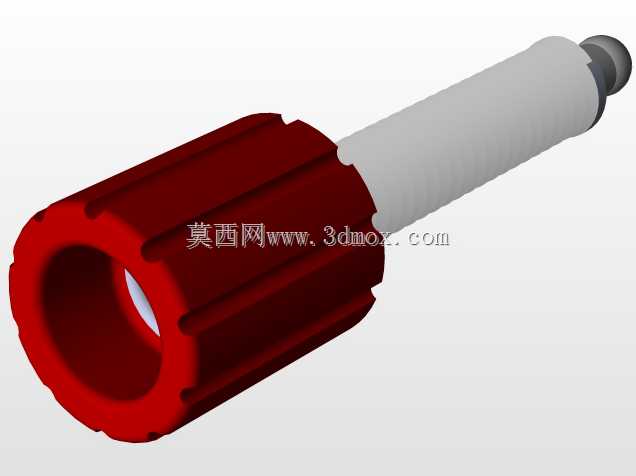

　　不需要额外的导轨安装结构，直接放置在测试台面上就能使用，后侧没有突出的接插件，贴墙放置时也不会压损线缆；机箱侧板和上盖采用卡扣加螺丝的组合固定方式，日常检修更换保险丝、调整内部校准电位器时，只需要拧下侧边两颗固定螺丝就能掀开上盖，不需要完全拆解整机结构。设计过程中特意把高压输入部分和低压输出部分做了物理分隔，输入插座附近的走线都套了绝缘套管，和输出端子的金属件之间保持了8mm以上的电气间隙，满足常规低压电子设备的安规要求；调节电位器的转轴上加装了防滑尼龙垫圈，长期旋转调节不会出现转轴松动导致的电流漂移问题，输出端子采用带绝缘护套的接线柱，接插测试导线时不会出现误碰短路的情况。从实际使用的角度出发，这类恒流源不需要复杂的风道设计，

　　依靠侧置散热片的自然散热就能满足24V输入下0到3A连续可调的输出需求，内部走线全部沿机箱内壁的走线槽布置，不会出现线缆搭在散热片上被高温烤坏绝缘层的问题，主电路板的固定支架采用绝缘环氧板加工，不需要额外加装绝缘片就能实现电路板和金属机箱之间的电气隔离，减少了装配时的零件数量，也降低了长期使用下绝缘片老化破损带来的安全隐患。
