针织生产用三轴旋转送纱针织圆机结构

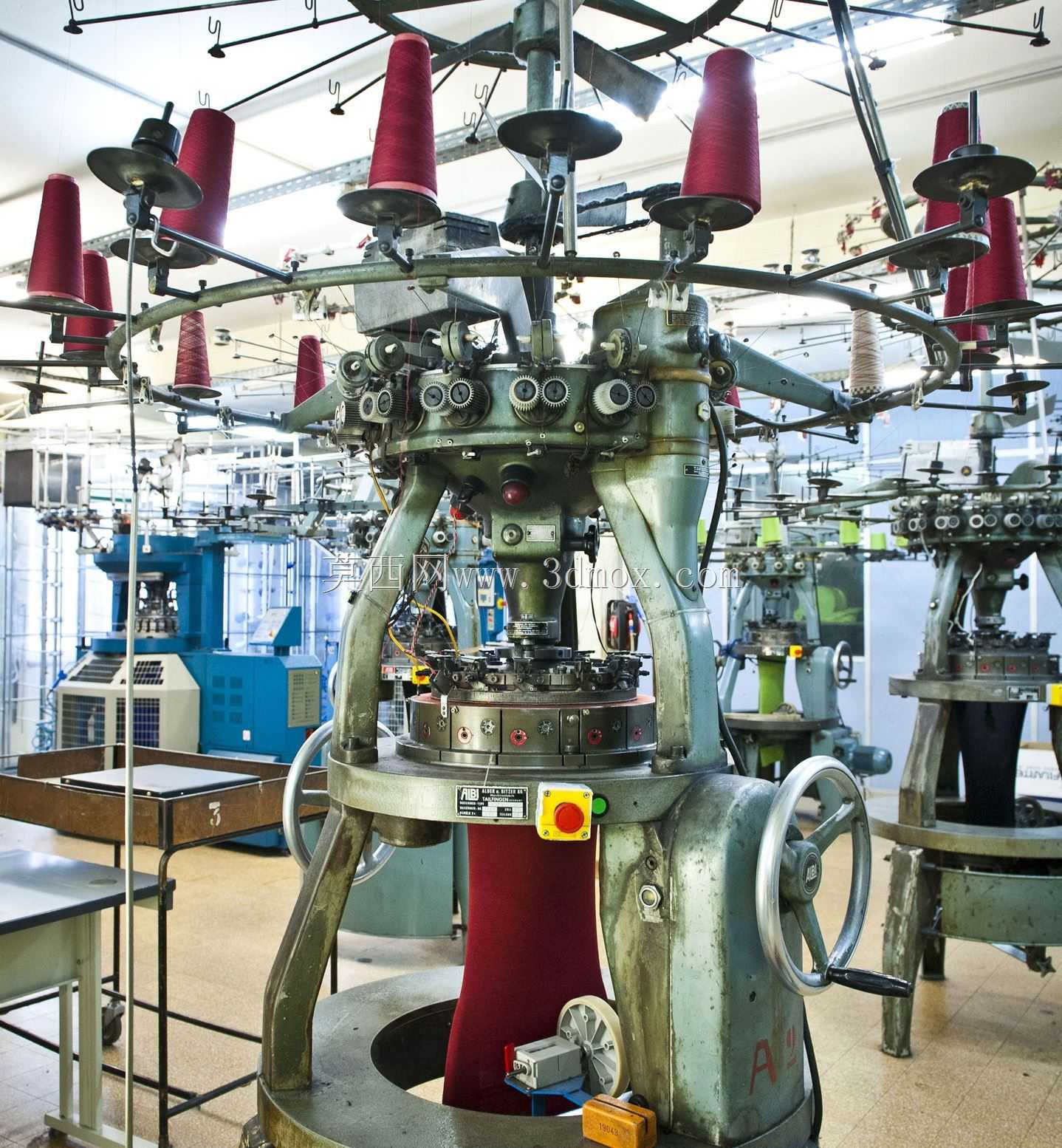

　　这套三轴旋转结构是针织圆机的核心送纱配套组件，主要服务于纬编针织生产场景，在无缝内衣、针织面料、袜品等生产车间的大圆机设备上承担多纱路同步送纱的功能，解决常规固定纱架换纱路径长、多纱线张力不均、高机号设备纱路排布拥挤的实际生产痛点。从实际应用场景来看，针织车间的大圆机通常需要同时供给数十路纱线，常规固定纱架的纱线从筒子到织针的路径存在多处弯折，不同纱路的走线长度差会直接导致布面张力不均，出现横条、断纱等疵点，而这套三轴旋转结构通过三个独立旋转轴的协同动作，能让纱架上的筒纱始终保持最优的出线角度，纱线从筒子退绕后直接进入导纱孔，全程走线弯折角度控制在120度以上，大幅降低纱线与导纱件的摩擦阻力，减少长丝类纱线的起毛、断纱概率。

　　从功能特性上看，三个旋转轴分别承担不同的运动职能：最上方的主轴承担整组纱架的周向回转，可根据织机的编织转速同步调整回转速度，匹配不同纱支的退绕张力需求；中层的分轴承担单组纱座的角度微调，当某一路纱线使用锥形筒子、退绕直径随生产进程逐渐减小时，分轴可自动微调纱座倾角，保证纱线退绕点始终与导纱器对正；下方的张紧轴集成了张力补偿结构，当织机做提花动作、纱线瞬时需求量变化时，张紧轴可做小角度回转补偿纱线长度，避免瞬时张力过大拉断纱线。设计思路上完全围绕针织生产的实际工况展开，没有冗余的装饰结构，所有旋转副都采用了密封式轴承座，适配针织车间棉絮多、湿度高的环境，避免飞花进入轴承造成卡滞；整体框架采用铸铁一体铸造成型后做时效处理，

　　消除焊接框架的焊接应力，设备高速运转时的振动量控制在0.02mm以内，不会因为机架振动导致纱线张力波动。外形尺寸与安装边界方面，整套结构安装在针织圆机的顶部平台，安装法兰与市面主流30寸、34寸大圆机的顶部安装孔位完全兼容，不需要对原有设备做额外打孔改造；整体最大回转直径为1200mm，安装后顶部距离车间顶面的最小安全距离为300mm，满足常规针织车间的层高要求；每个纱座可适配最大直径280mm、高度260mm的标准锥形纱筒，单组结构最多可搭载48路纱线，覆盖常规单面针织圆机的纱路数量需求；旋转轴的驱动接口预留了同步带轮安装位，可直接对接原有织机的传动系统，不需要额外增加独立驱动电机，降低设备改造成本。从结构细节来看，

　　所有导纱件都采用抛光陶瓷材质，表面粗糙度Ra值小于0.4，纱线经过时不会产生刮擦；每个纱座都配有独立的断纱检测触发片，当纱线断裂时触发片会落下触发停机信号，避免设备无纱运行造成布面疵点；旋转部分的走线采用中空轴过线结构，所有气管、信号线都从轴内部穿过，不会因为回转造成线缆缠绕拉扯，提升设备运行的稳定性。在实际选型适配时，需要注意原有织机的顶部承重能力，整套结构满装纱筒后的总重量约为180kg，要求织机顶部平台的承重不低于250kg，避免长期运行造成平台变形；安装时需要保证三个旋转轴的同轴度误差不超过0.05mm，否则会出现回转卡滞、纱线张力周期性波动的问题；日常维护只需要每三个月给轴承座加注一次锂基脂，清理表面积攒的飞花即可，不需要复杂的拆解保养，适配纺织车间一线运维人员的操作能力。
