S7-1200PLC自动化教学实训操作板

　　这套实训操作板的核心定位，是面向职业院校自动化专业、工厂电工岗前技能培训场景，替代零散接线的临时实训台，为学员提供一套布局规整、功能分区明确的PLC编程实操载体，日常实训中可完成数字量输入触发、输出逻辑控制、基础顺控程序编写、故障排查等多项训练任务，无需每次实训前临时排布元器件，大幅减少课前准备耗时。

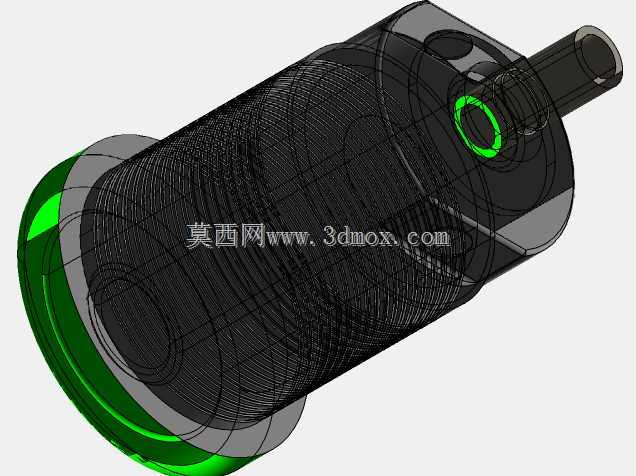

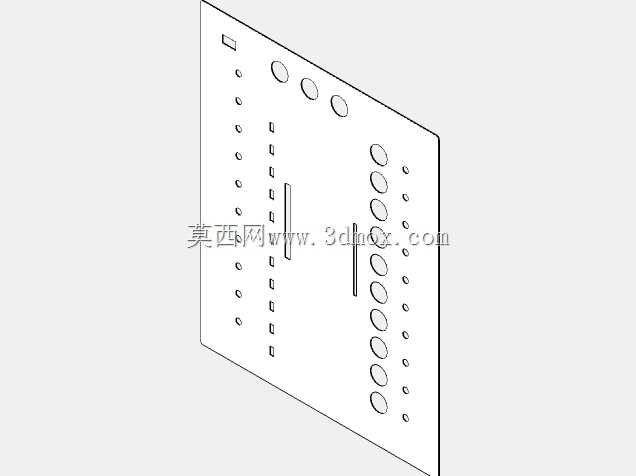

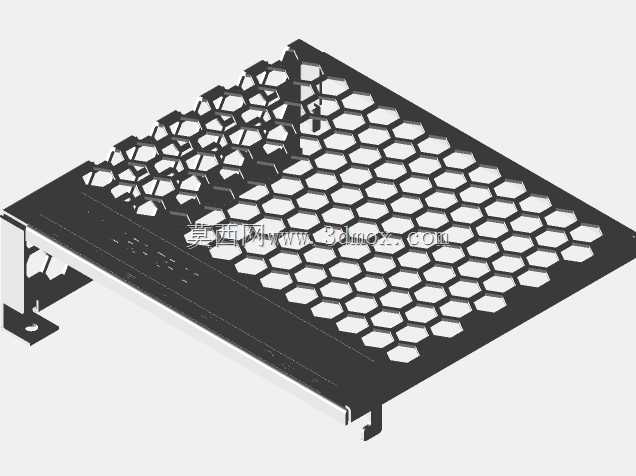

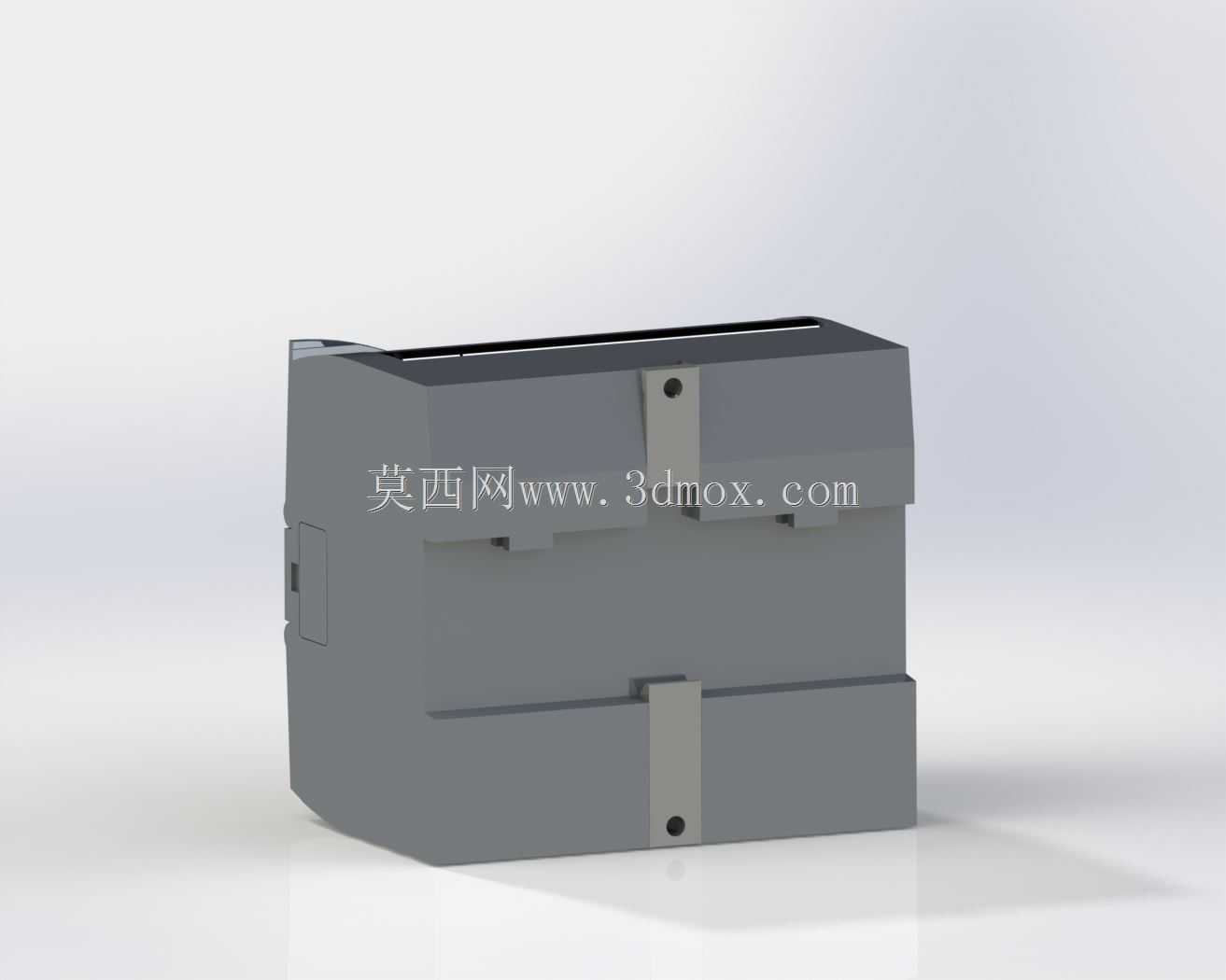

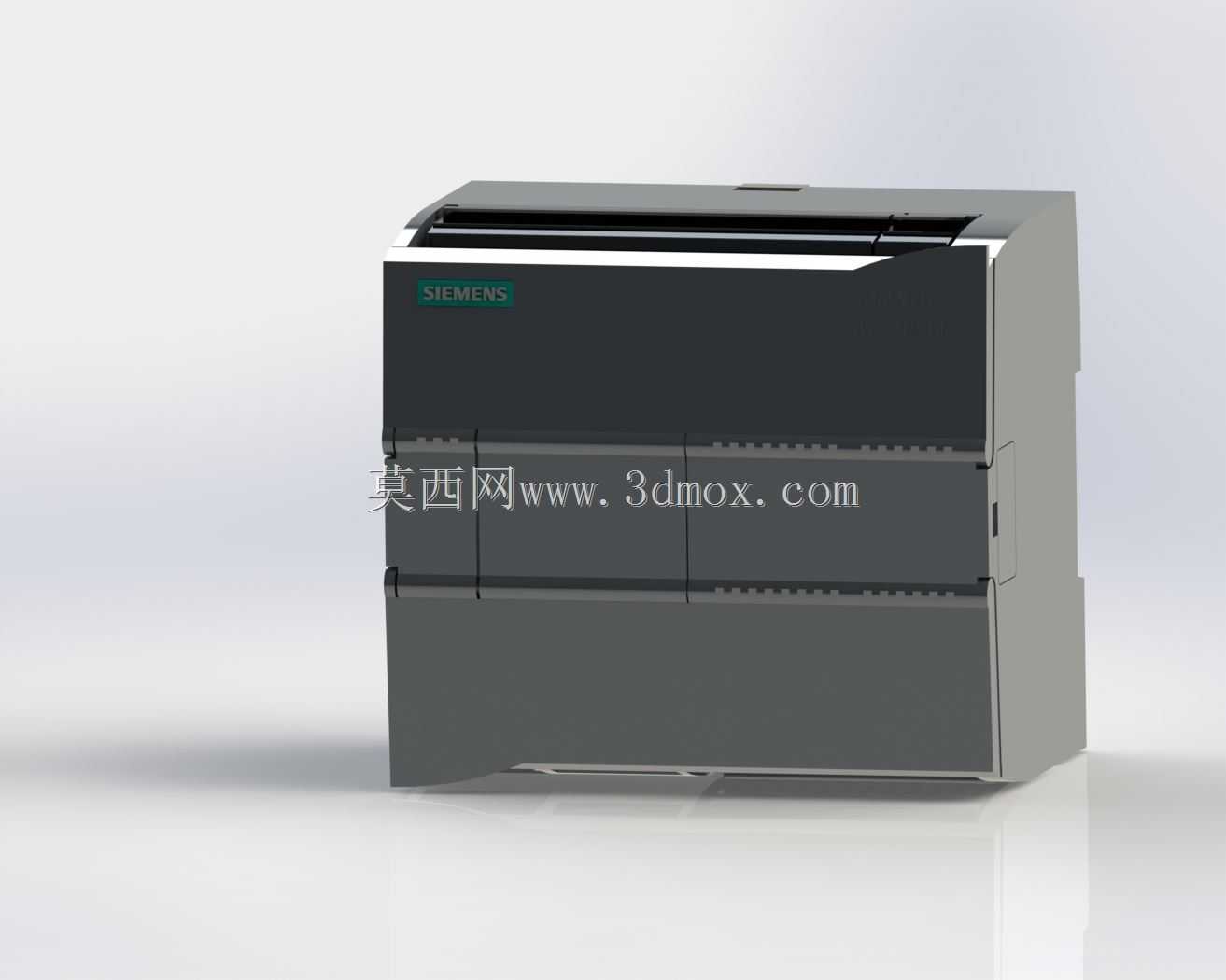

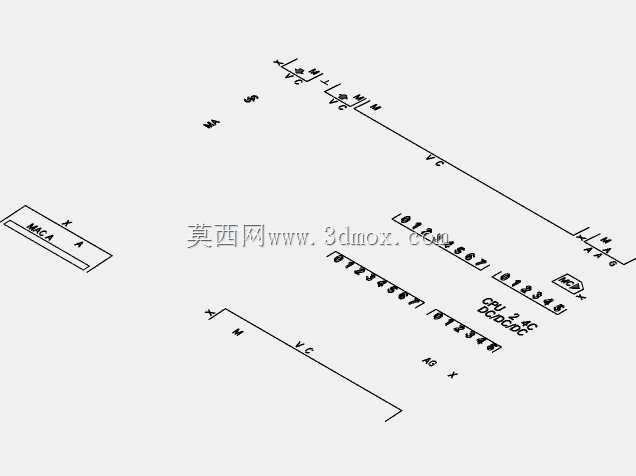

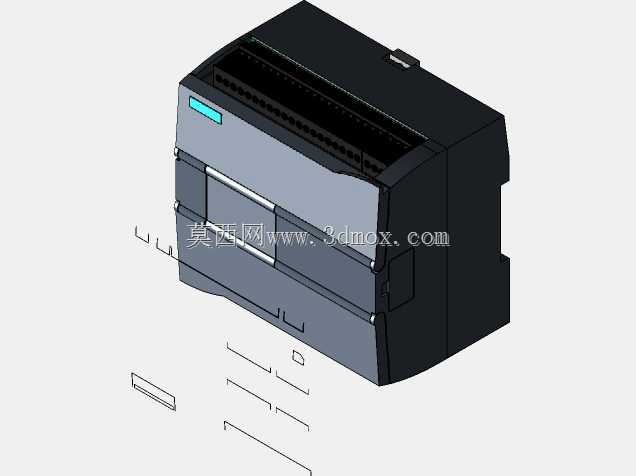

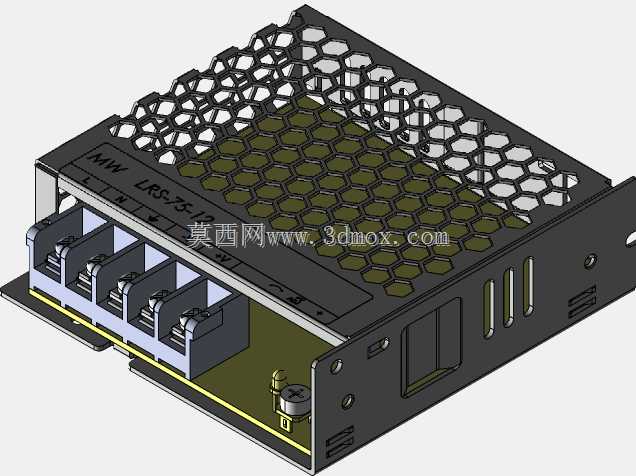

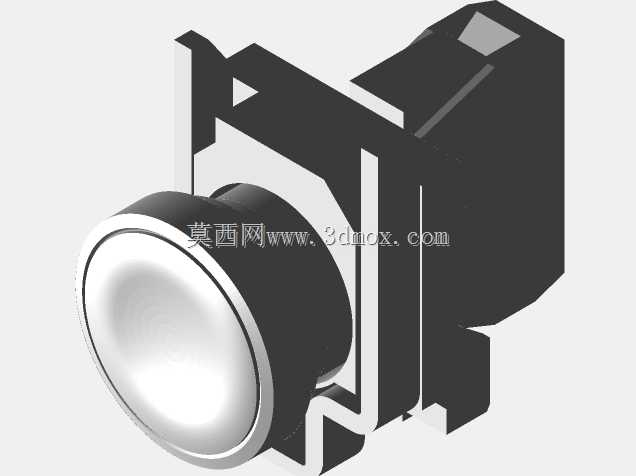

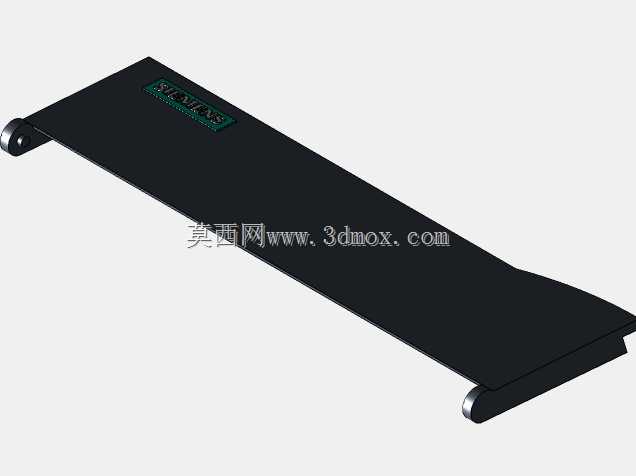

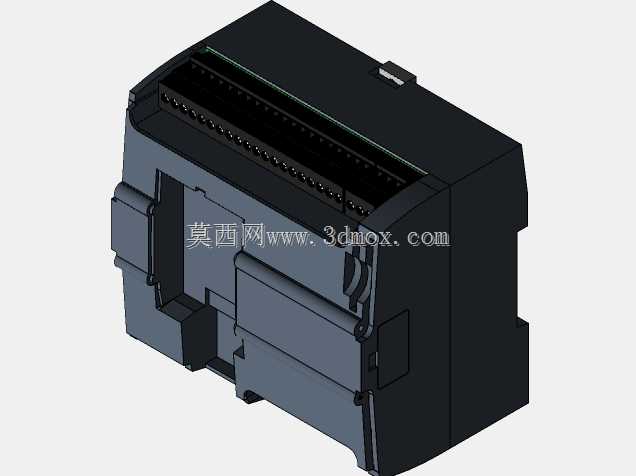

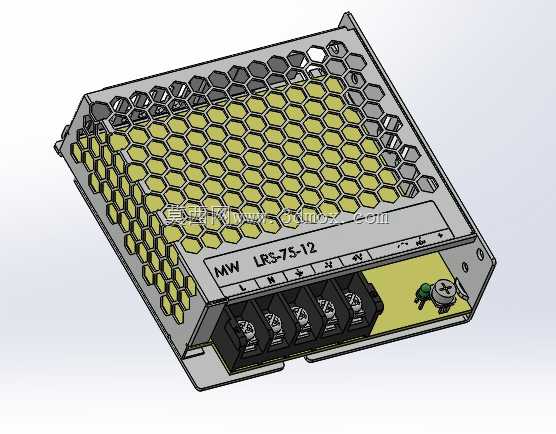

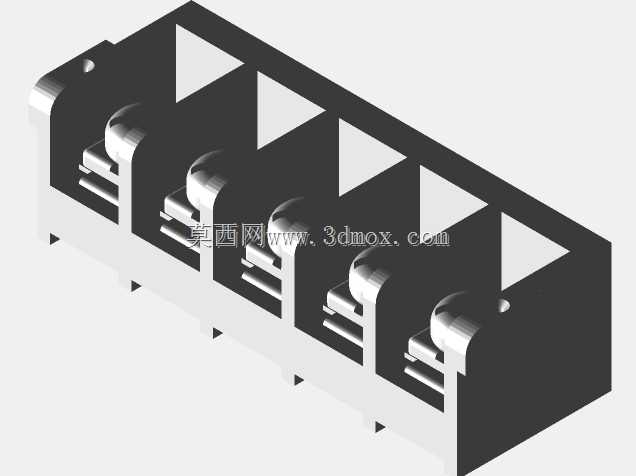

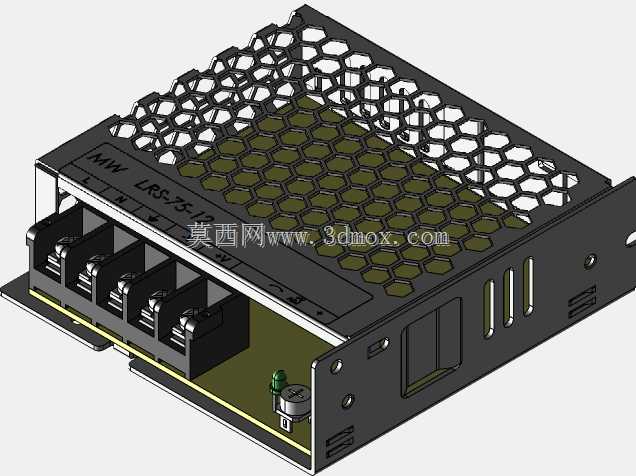

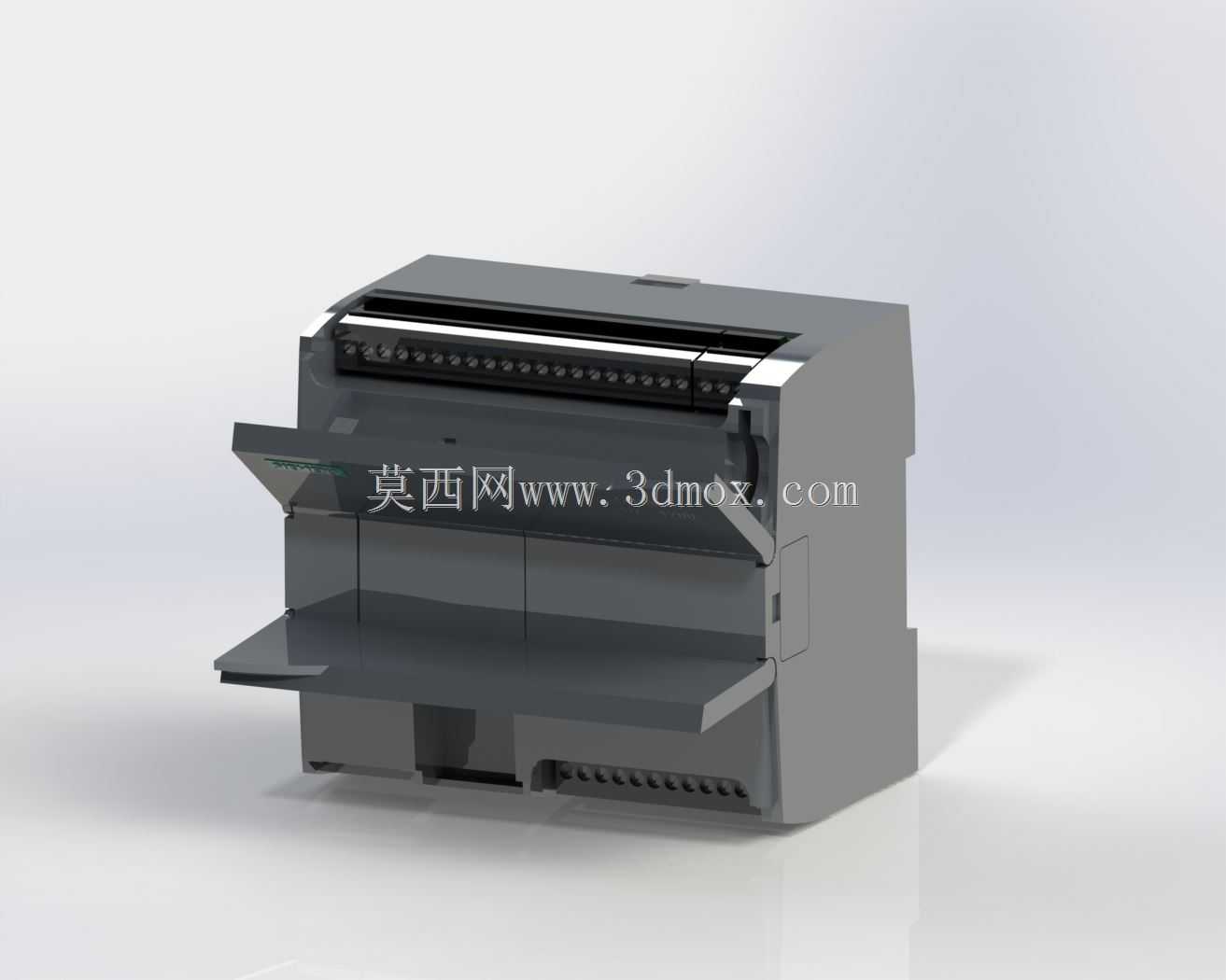

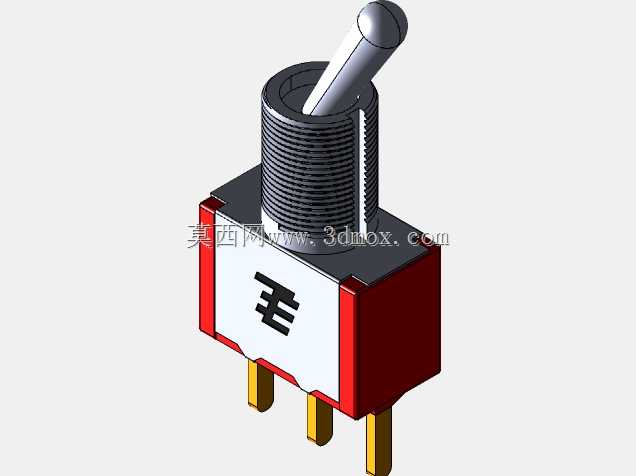

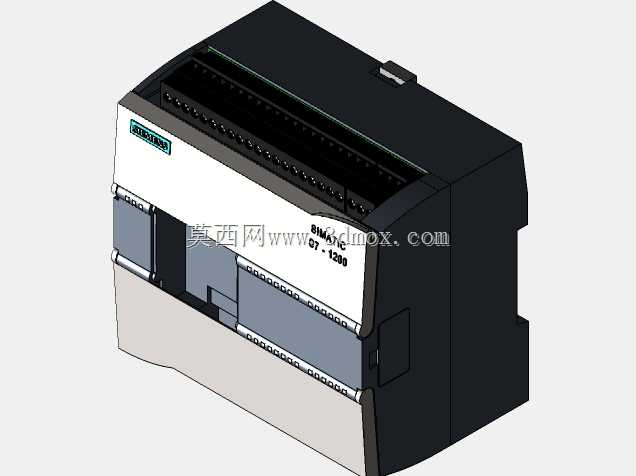

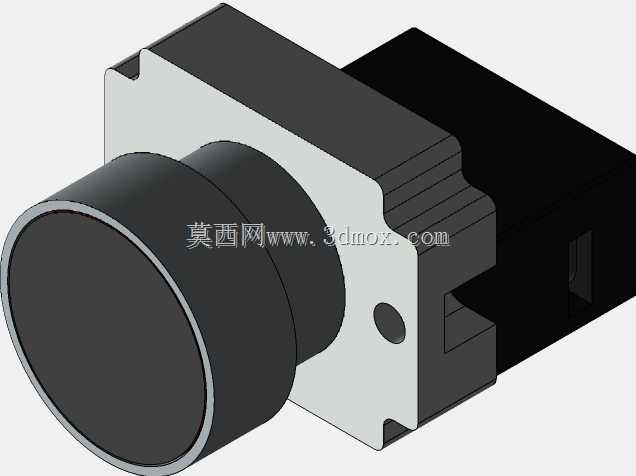

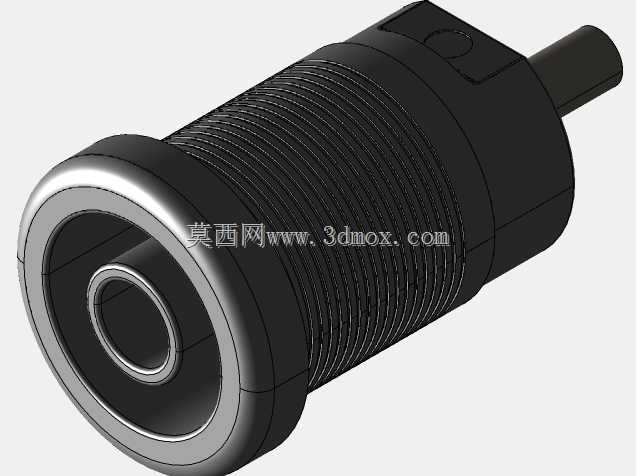

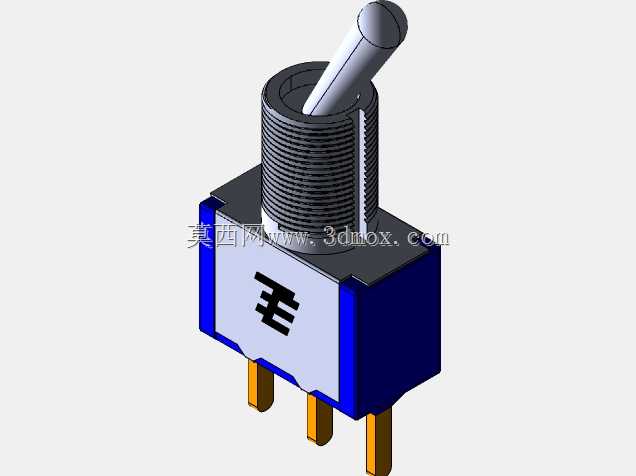

　　从实际使用需求出发设计面板布局时，首先将操作频次最高的红色急停、停止类按钮布置在面板左侧伸手可及的区域，绿色启动、运行确认按钮依次排布在右侧，符合操作人员右手操作的动作习惯；面板中部预留了PLC主机的嵌入式安装位，主机接线端子朝向面板后侧，既避免实训人员误碰裸露接线端子，也让面板正面保持整洁，所有输入输出点位通过面板上的接线端子排引出，学员可自行完成按钮、指示灯与PLC端口之间的接线训练，不用直接插拔PLC本体端子，降低设备端口反复插拔造成的损坏概率。面板上排布的多组黑色小孔为预留扩展孔位，可根据不同实训科目需求，加装旋钮开关、数显表、电位器等元器件，适配从基础逻辑指令到模拟量控制的不同阶段教学需求。

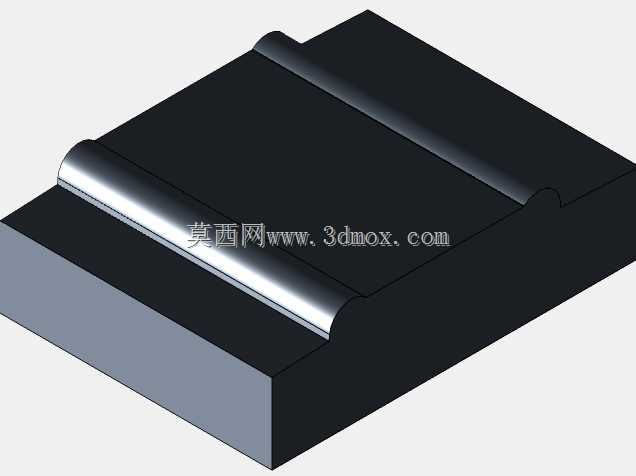

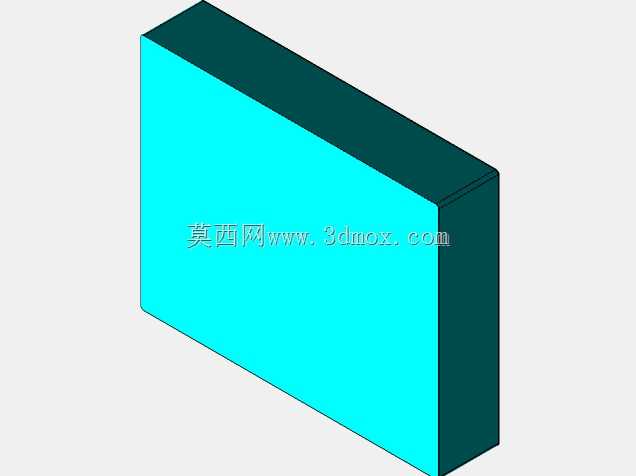

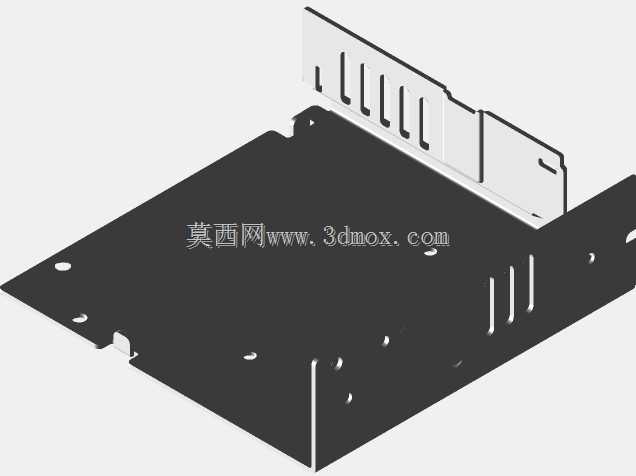

　　外形尺寸设计充分考量实训台摆放与教室收纳需求，面板整体采用薄型板式结构，长宽比例适配常规实训桌面的摆放空间，边缘做包边处理，既可以平放在实训桌面上使用，也可通过背部挂孔挂装在实训工位的背板上，安装边界预留了足够的接线与散热空间，PLC主机嵌入后面板后侧留有充足走线空间，强弱电线路可分开布设，避免信号干扰。面板基材选用绝缘性能优异的工程板材，正面元器件安装孔位全部采用数控加工，孔位间距统一，按钮、指示灯安装后平齐度好，操作时无松动晃动感。

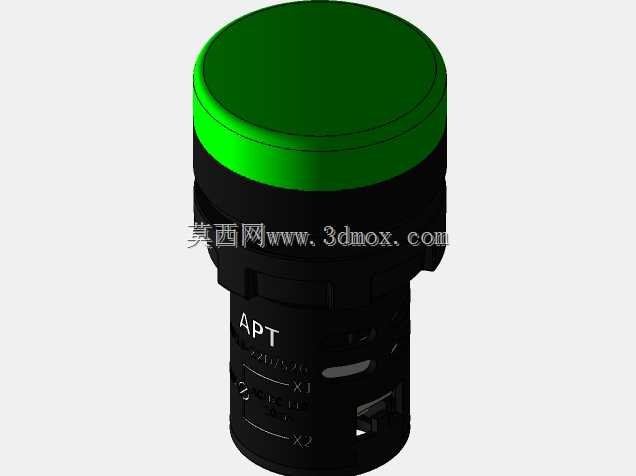

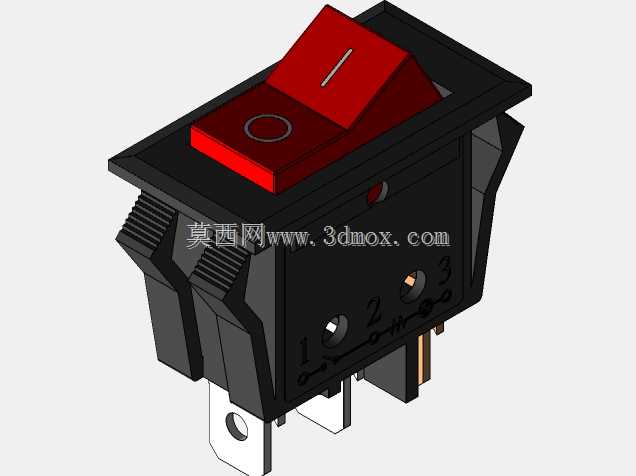

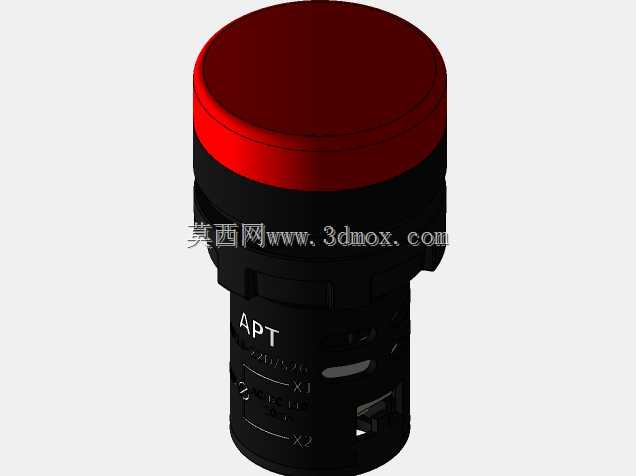

　　功能分区上，输入区的按钮全部对应PLC的数字量输入点，每个按钮旁预留了点位标识区域，可标注对应的I/O地址，帮助学员快速建立硬件点位与程序地址的对应关系；输出区的彩色指示灯分别对应不同的输出状态，程序运行时可直观展示输出逻辑的执行结果，学员编写完程序后，可直接通过面板上的指示灯状态快速判断程序逻辑是否正确，排查接线错误。面板右下角设置的电源开关与状态指示灯，可直观展示整板供电状态，避免带电接线的安全隐患。

　　结构设计阶段就考虑了实训场景的高频使用特性，所有元器件均采用面板正面安装、背面锁紧的固定方式，长期反复按压操作后也不会出现松动移位，后续维护更换按钮或指示灯时，仅需在面板背面松开锁紧件即可快速更换，无需拆解整板。板上预留的多组空位也可扩展通讯模块、小型传感器接口，支撑后续开展PLC通讯、组态监控等进阶实训内容，一套板件可覆盖从入门到进阶的多阶段自动化教学需求，相比分体式实训器材，整体规整度更高，实训过程中的线材杂乱问题也得到明显改善，同时也方便实训室统一管理与收纳。
