风电变桨转子多连杆传动机构

项目分类:风力发电机 发布时间:2022-06-09 ID:647517
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构
  • 风电变桨转子多连杆传动机构

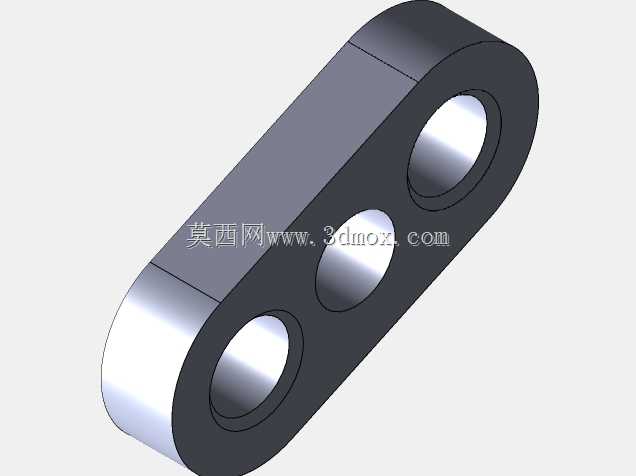

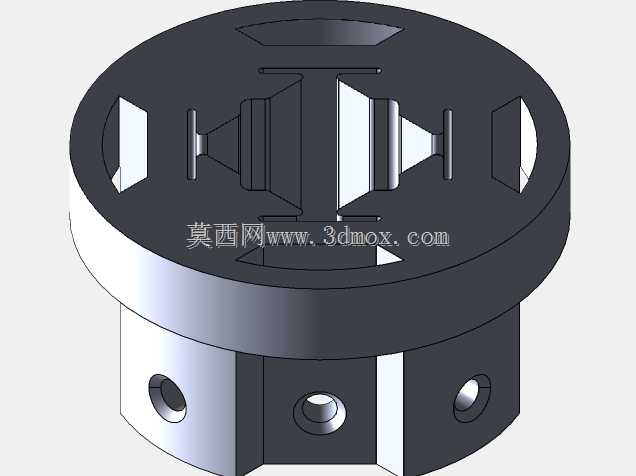

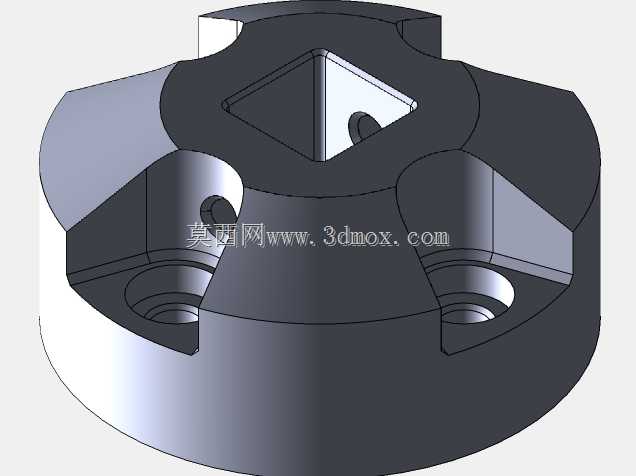

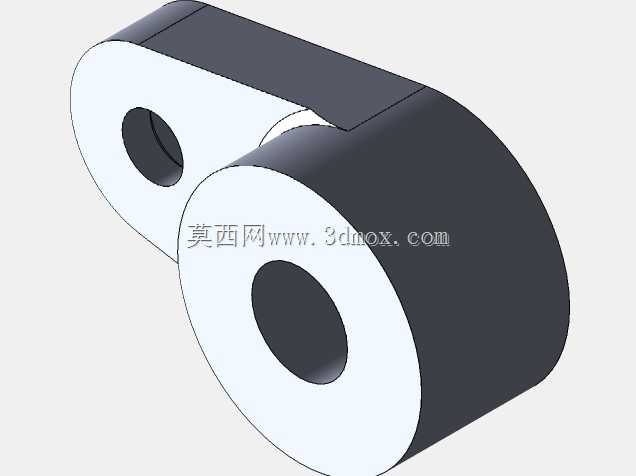

  这套变桨转子机构是风力发电机组轮毂内部的核心执行部件,整套装配体围绕桨叶角度调节的实际工况展开结构设计,所有配合关系、运动行程与安装接口都按照风场真实运维场景搭建。做这套结构建模时,最先要锚定的是底部回转支承与轮毂主轴的对接边界:最下端灰色法兰盘预留了整圈螺栓过孔,孔位分度圆与机组主轴法兰完全匹配,装配时转子整体同轴套入主轴端,法兰端面贴合后穿入高强度螺栓完成锁固,径向定位依靠法兰止口配合,避免运转过程中出现偏心摆动。

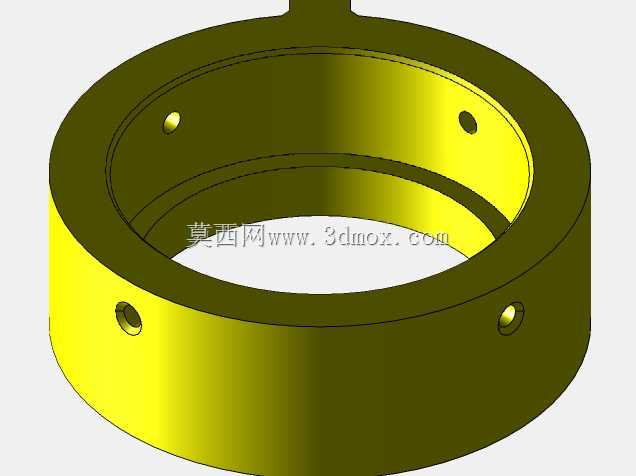

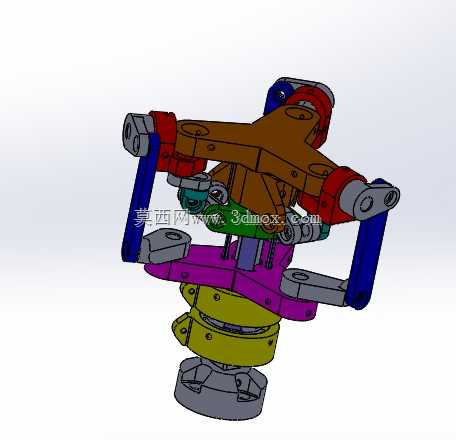

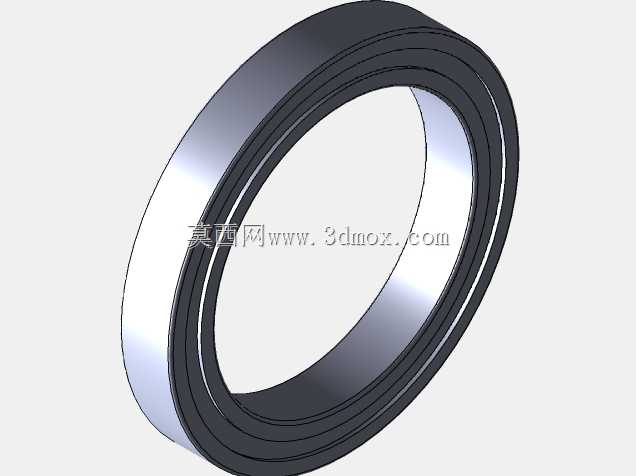

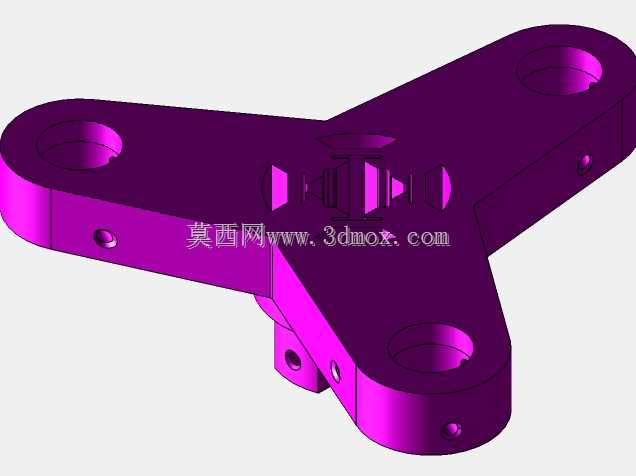

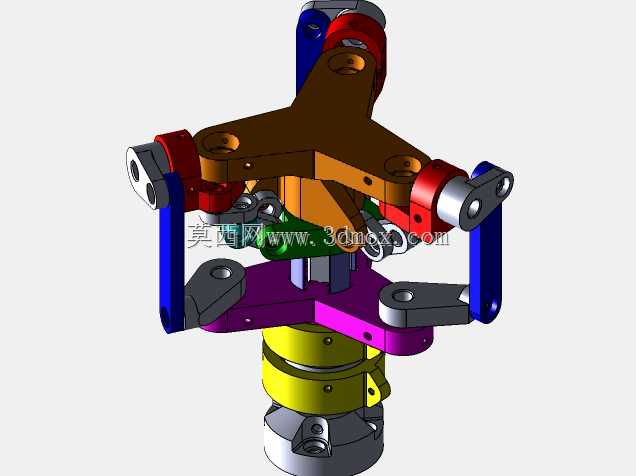

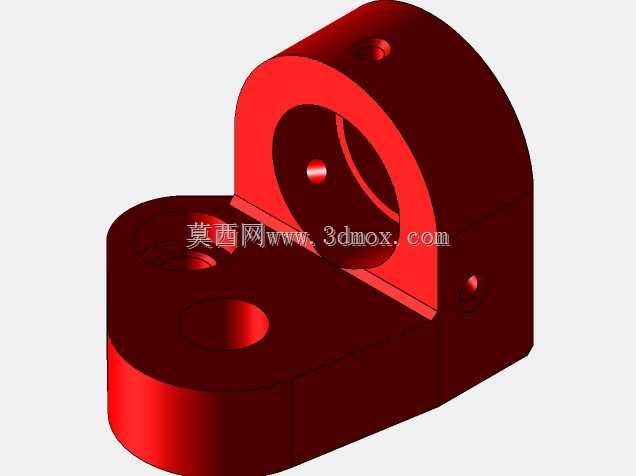

  从功能逻辑上看,变桨动作的动力从下部黄色双层环形支座输入,支座内部集成了变桨轴承的滚道安装位,两层环体分别对应固定侧与回转侧,回转侧向上承接紫色的十字形摇臂安装板,三块摇臂沿圆周120度均布,正好对应风电机组三支桨叶的布局。每一组摇臂末端都通过铰接销连接蓝色的立式传动连杆,连杆向上延伸后接入棕色的上层三角架铰接点,红色的曲柄滑块组件嵌套在三角架的三个支臂末端,灰色的轴套接头直接对接桨叶根部的变桨轴承回转端。动力传递路径经过多组连杆铰点分解后,会把下部驱动端的回转扭矩转化为三支桨叶同步偏转的摆角,整套机构在额定工况下可以实现0到90度的桨叶角度调节,变桨速率跟随机组主控指令实时调整。

  现场应用里,这套机构要同时承担两类工况的动作需求:机组正常发电时,变桨系统根据风速波动微调桨叶角度,让叶片始终保持最佳攻角,捕获最高风能效率;当风场出现超限大风、机组触发急停或者进入维护状态时,三支桨叶会同步转动到90度顺桨位置,让叶片失去气动升力,风轮转速快速下降,实现气动刹车。建模过程中特意把所有铰接位置的轴套、销孔、润滑注油口都做了独立实体拆分,每个铰点都预留了防尘密封的安装槽,因为风电轮毂内部常年处于交变振动环境,铰点磨损是运维高发问题,独立拆分的结构件可以单独更换衬套,不用整体拆卸转子总成,大幅降低高空运维的工作量。

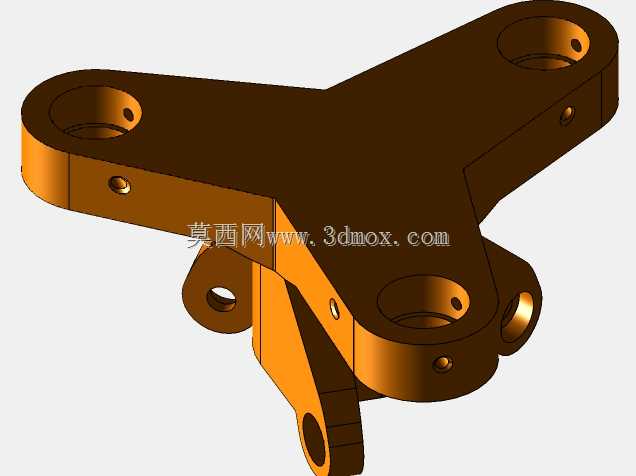

  上层棕色三角架的三个支臂做了镂空减重设计,在保证铰接位置结构强度的前提下,去除了支臂中部的多余材料,整套转子的转动惯量被控制在合理区间,变桨驱动端的负载扭矩不会因为机构自重过高而冗余。红蓝配色的驱动连杆分别对应不同的受力层级:蓝色长连杆主要承受轴向拉压载荷,杆身截面采用矩形空心结构,两端的铰接孔内嵌了自润滑轴承衬套;红色曲柄组件负责把连杆的直线推拉动作转化为桨叶根部的回转摆动,曲柄上的长条形调节槽可以在装配时微调连杆有效长度,补偿三个桨叶组的安装累计误差,保证三支桨叶的变桨角度同步偏差不超过0.5度。

  安装边界方面,整套转子的轴向高度从底部法兰端面到最上层曲柄接头顶端预留了足够的轮毂内部安装空间,径向最大轮廓是三支蓝色连杆展开后的外圆尺寸,设计时已经避开轮毂内壁的电缆走线槽与控制柜安装位,所有运动部件在全行程摆动过程中不会和周边固定部件发生干涉。下部黄色支座的侧面预留了驱动齿轮的啮合安装面,变桨驱动减速机的输出小齿轮可以直接和支座外圈的齿圈啮合,不需要额外加装过渡传动件。机构所有的铰接销都设计了轴向防脱结构,销端开孔装入开口销或者锁止挡板,避免长期振动下销子窜出脱落。针对低温风场的使用场景,所有衬套选型都适配零下40度的工作温度,润滑脂采用低温耐候型号,结构建模时也在每个注油位置预留了通油通道,运维人员可以在轮毂内部直接通过注油嘴完成铰点保养,不用拆解外部防护壳。整套模型完整还原了从动力输入到桨叶执行的全链路传动关系,每一个零件的装配约束都符合实际机械装配逻辑,没有出现运动干涉或者配合面错位的问题,能够直接用于变桨机构的原理演示、结构优化参考以及新机组轮毂内部的布局校核工作。
