手持橄榄采收梳齿振动采摘机具

　　这套手持橄榄采收机具围绕山地果园、成龄橄榄树及类似小果乔木的采收作业展开，结构上采用长杆操作、前端梳齿抱枝、高频振动脱果的工作路线。机具前端为密集平行梳齿，作业时将梳齿伸入结果枝组之间，使果枝被纳入齿间通道，随后通过上部振动箱体带动梳齿产生小幅往复摆动，果实在惯性力和枝果连接处弯折载荷作用下脱离果柄，落入树下铺置的收集网或收集布。相比人工逐粒摘果，这种方式不需要操作者反复抬手拧果，长杆结构也减少了爬树和高位作业频次，适合树高较大、冠层密集、园地坡度不便使用大型采收平台的丘陵果园。

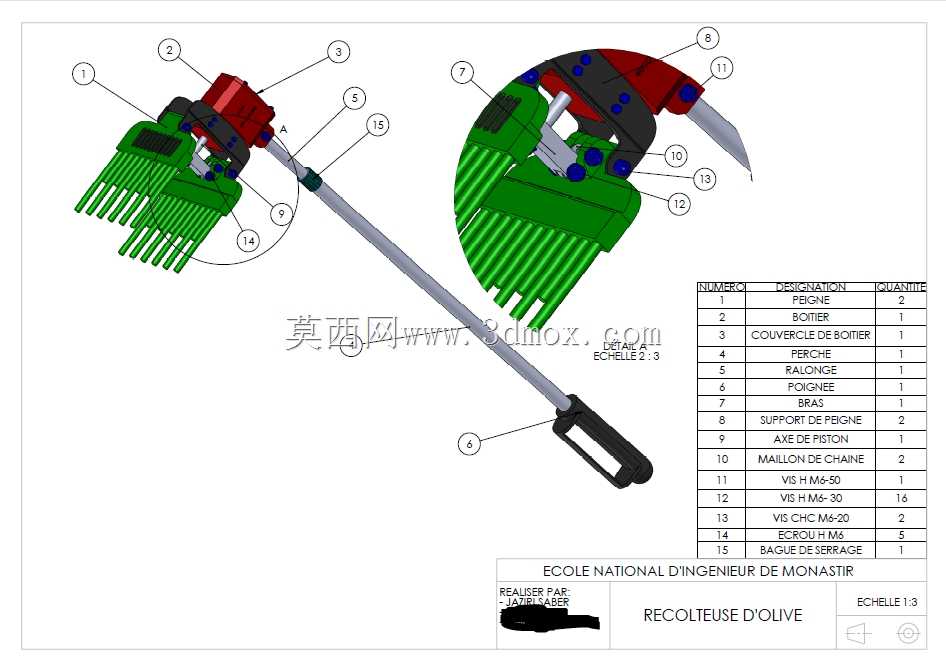

　　从整机布置看，操作端位于长杆尾部，采用带开孔的握持手柄，手柄外形贴合手掌，端部设置防脱挡边，便于在戴手套或长时间作业时稳定控制。杆身承担前端工作头与操作者之间的距离延伸，既让梳齿能够到达冠层中上部枝条，也使振动源与手部保持一定距离，降低振动直接传递。前端工作头主要由梳齿总成、振动箱体、连接支架、动力或传动接口、防护外壳及紧固件组成。红色壳体覆盖振动发生区域，绿色梳齿板承担枝条导入和果实剥离，蓝色紧固件用于壳体、支架和传动件之间的定位。局部放大结构中可以看到销轴、螺钉、衬套、链条连接件和支撑件的装配关系，说明该方案并非单一外观造型，而是把工作执行、动力传递、维护拆装和操作安全都纳入了结构表达。

　　梳齿部分采用多根平行、略带弧度的细长齿杆，齿端开放，便于侧向进入枝叶。齿距需要兼顾枝条通过与果实拦截：过密会夹带大量叶片和细枝，增加阻力；过疏则容易让结果枝滑出，降低脱果效果。梳齿根部与绿色基座相连，基座再固定在振动输出部位，使振动能够有效传递到每根齿杆。齿杆前缘做圆滑过渡，可减少对树皮和结果枝的划伤。实际作业中，操作者并不需要强行夹住枝条，而是以梳齿轻托果枝并短时间停留，让振动沿枝条传播，促使成熟果实脱落。这种作业逻辑对机具重量、前端重心和振动幅值比较敏感：前端过重会造成抬杆疲劳，振幅过大则容易伤枝，振幅过小又脱果不净。

　　设计思路上，该机具把采收动作拆分为接近、导入、承托、振动、退出五个步骤。长杆负责接近冠层，开放梳齿负责导入枝条，齿杆间隙负责承托和定位，振动箱提供脱果能量，最后沿进入方向反向退出即可转移到下一枝条。机具上部壳体的轮廓并非单纯包覆，它同时限制内部传动件的外露范围，并在靠近枝条的一侧形成防护面。连接支架把工作头固定在杆端，其角度决定梳齿与枝条的初始接触姿态。若工作头与杆身完全成直线，操作者在树冠下方平举时很难让梳齿横向包住枝条；因此前端保留一定弯折关系，使腕部和臂部在自然举杆姿态下即可完成梳齿贴枝动作。

　　从安装边界看，尾端手柄、杆身和前端工作头形成串联装配关系，杆端通过接头与振动头支架连接，检修时可分段拆开。手柄区域的开孔既有利于减重，也可用于悬挂或穿置防脱绳。前端壳体上的紧固件分布在振动箱周边，便于打开后检查内部偏心件、传动轴或链条连接件。图中明细区域体现了多类标准件和自制件的组合，包括壳体、梳齿支撑、链条连接件、轴类件、螺钉和锁紧件等，这对后续工程细化很有价值：自制件主要满足齿形、壳体和支架的专用功能，标准件则承担可拆卸连接，便于在果园现场维护。

　　在外形尺寸方面，整机属于便携式长杆机具，前端工作头宽度由梳齿覆盖范围决定，需控制在人力可稳定操控的范围内；杆身长度根据树高和作业半径选取，过长会放大前端振动并增加操控力矩，过短则无法触及高位果枝。手柄直径和长度应配合冬季手套及长时间握持，前端壳体则要避免突出棱角勾挂枝条。运输和存放时，长杆可作为主体方向，前端梳齿因齿杆细长，需要避免受压变形。若用于产品深化，还应进一步校核梳齿根部疲劳强度、振动箱密封、杆端连接松动、手柄隔振以及整机配重平衡，使模型从结构展示走向可制造、可维护的果园采收装备。
