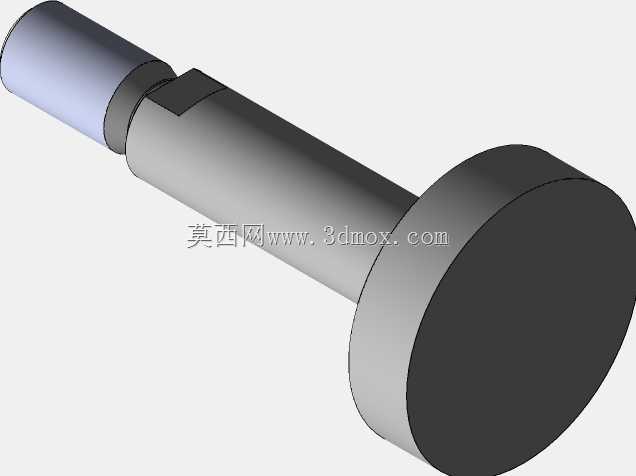

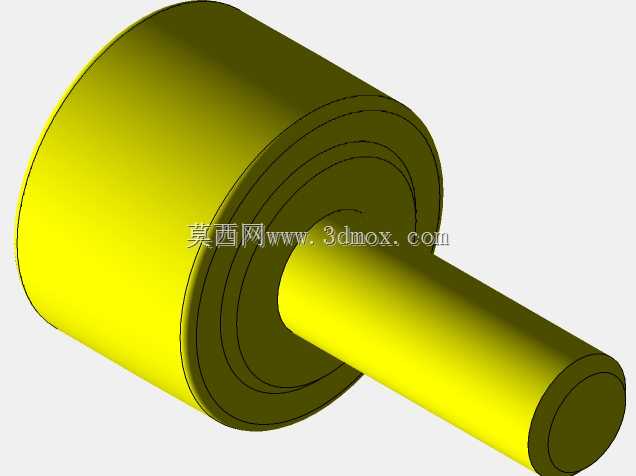

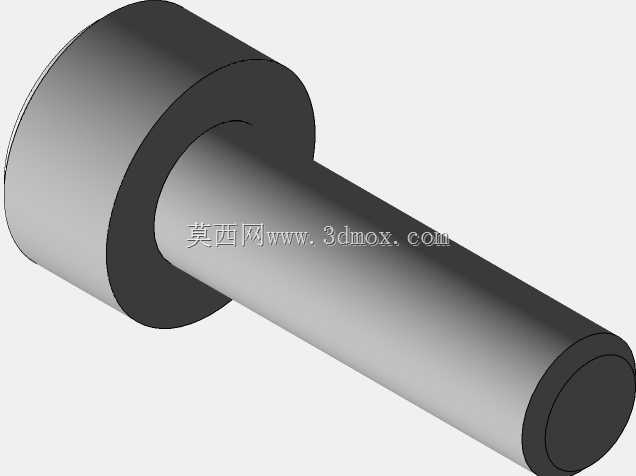

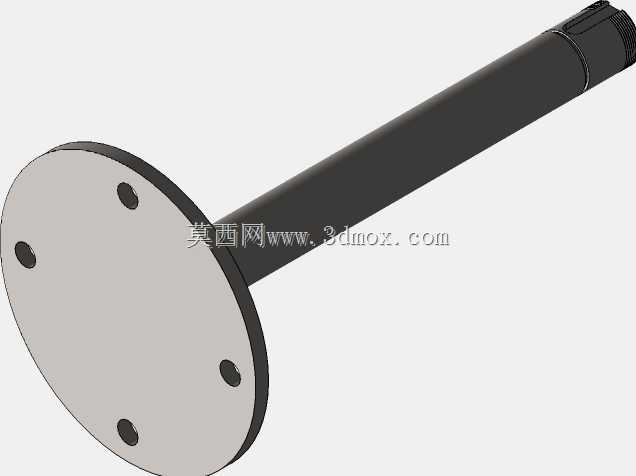

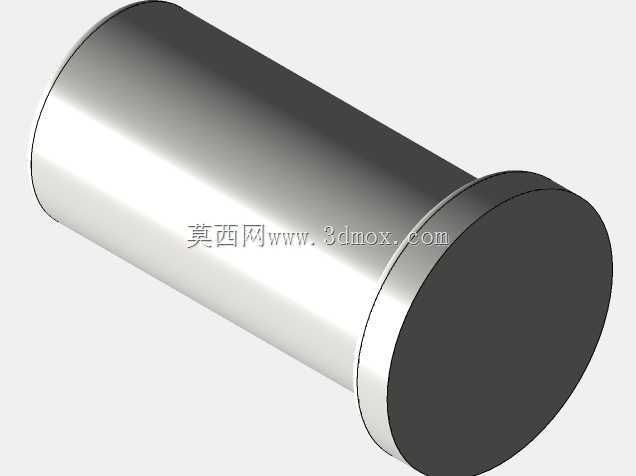

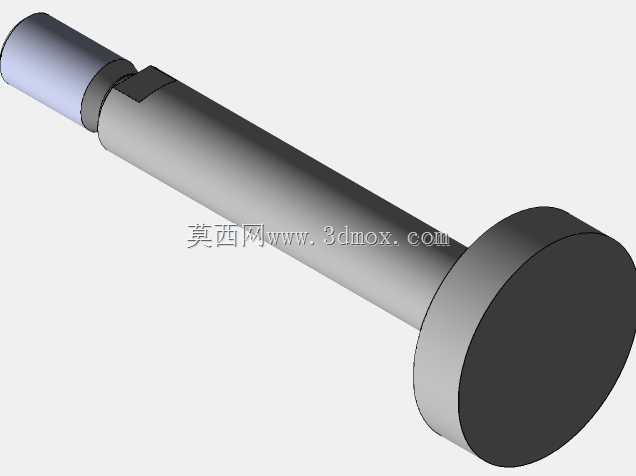

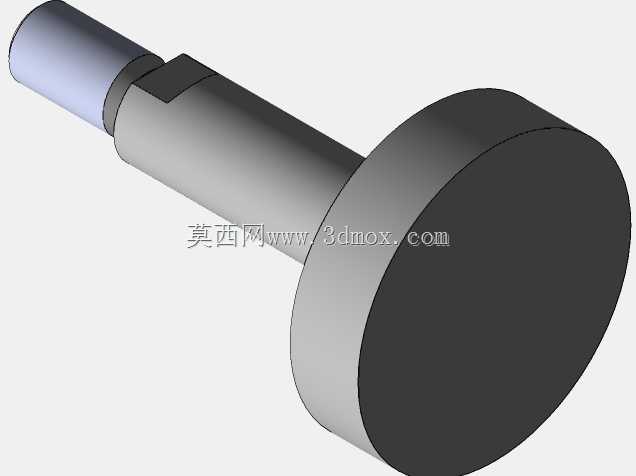

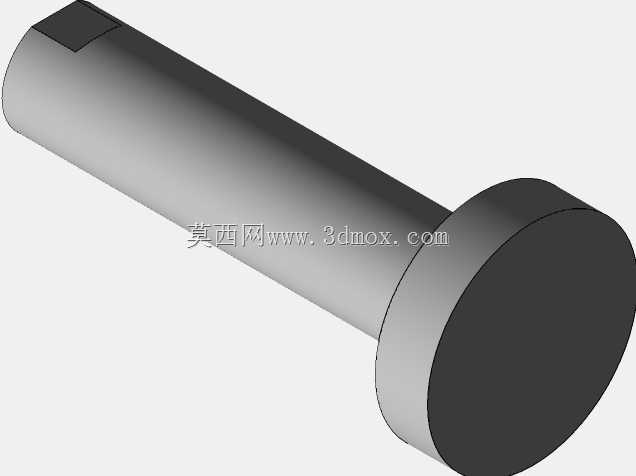

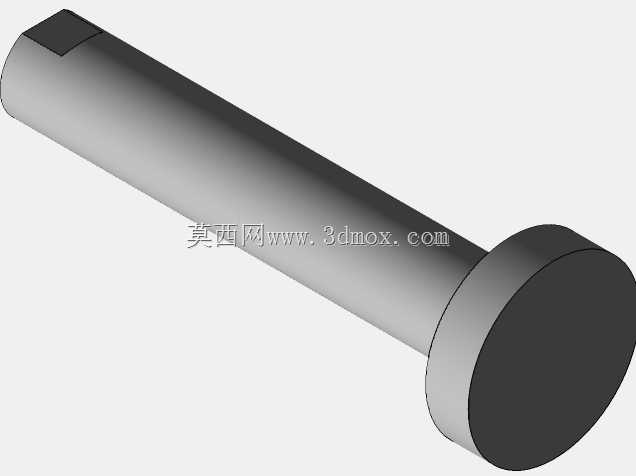

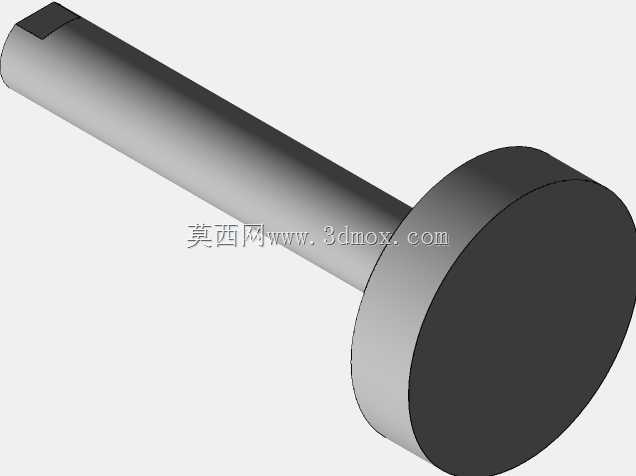

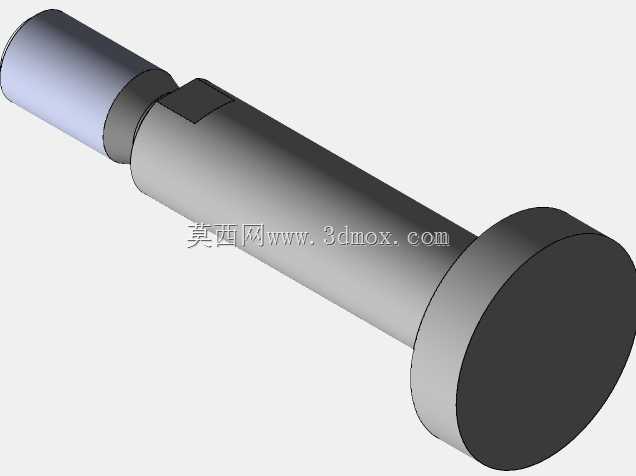

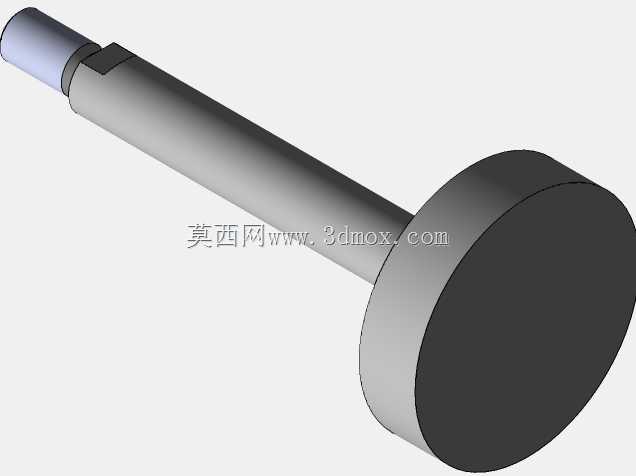

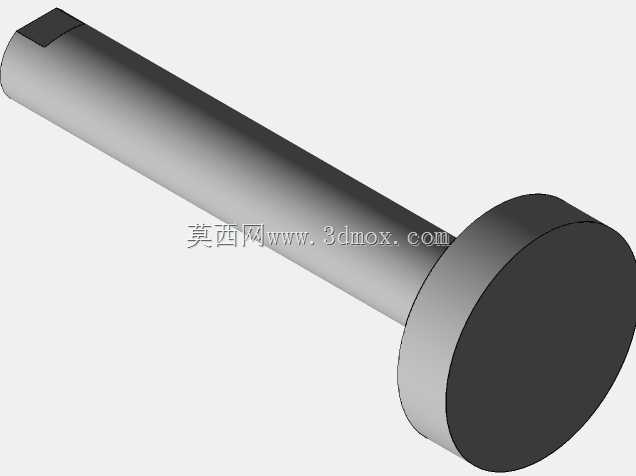

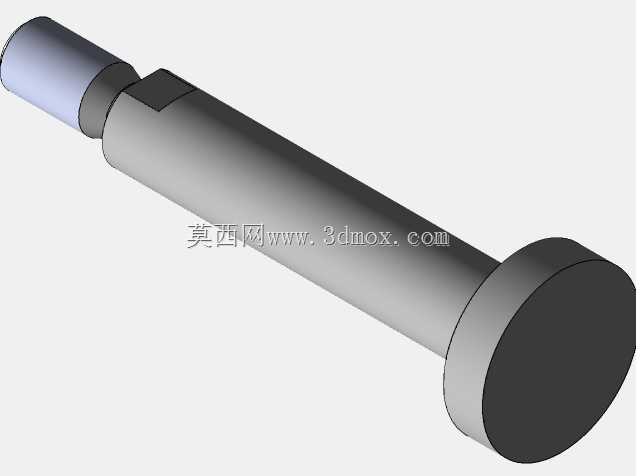

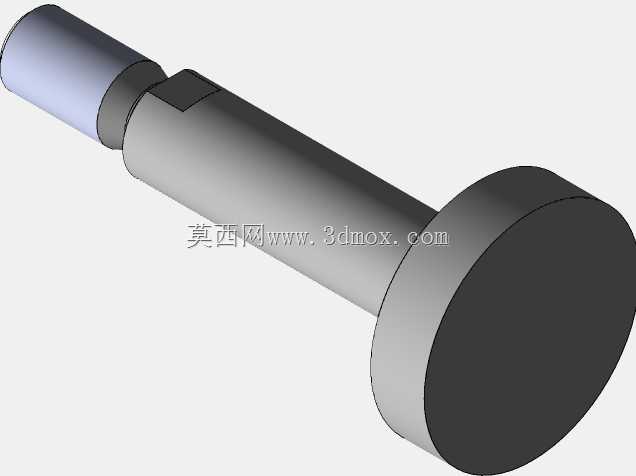

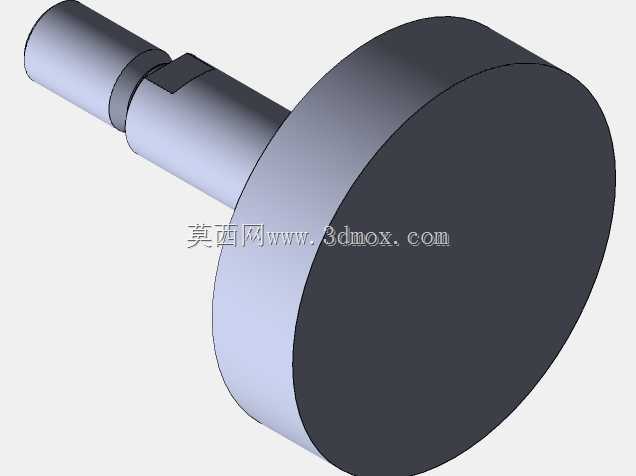

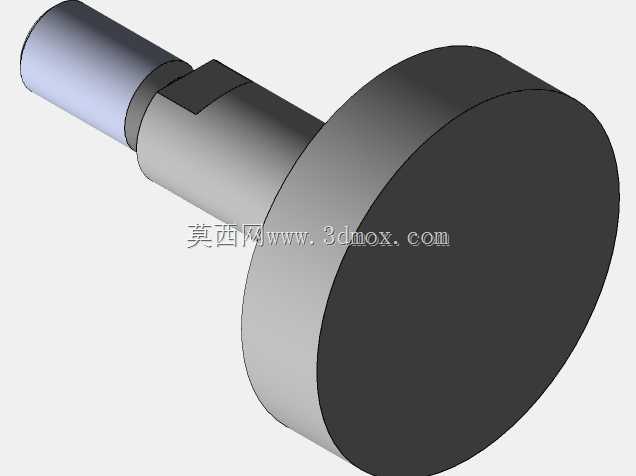

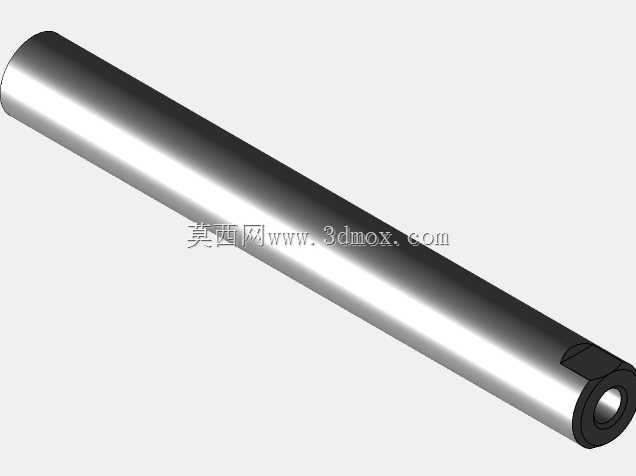

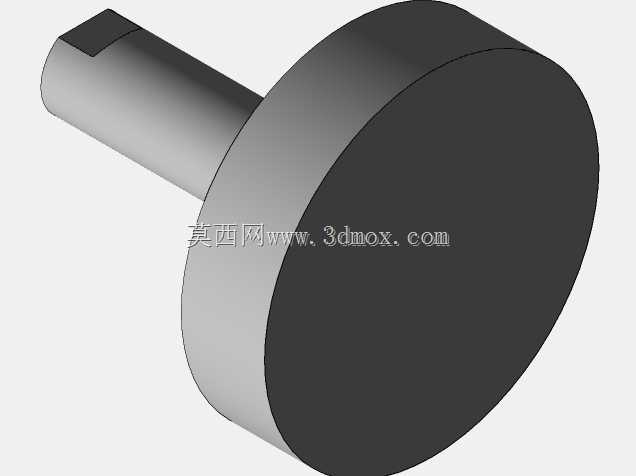

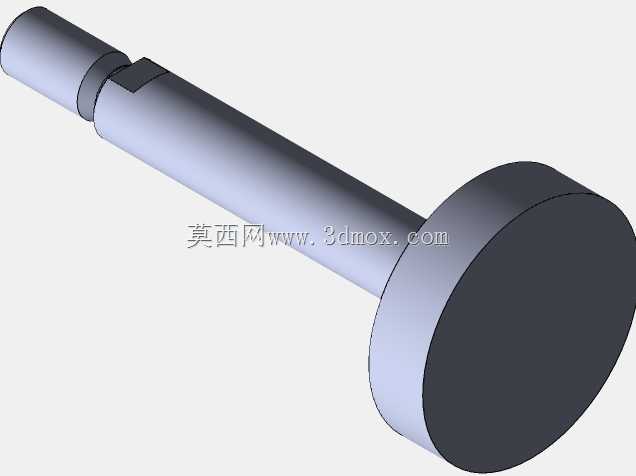

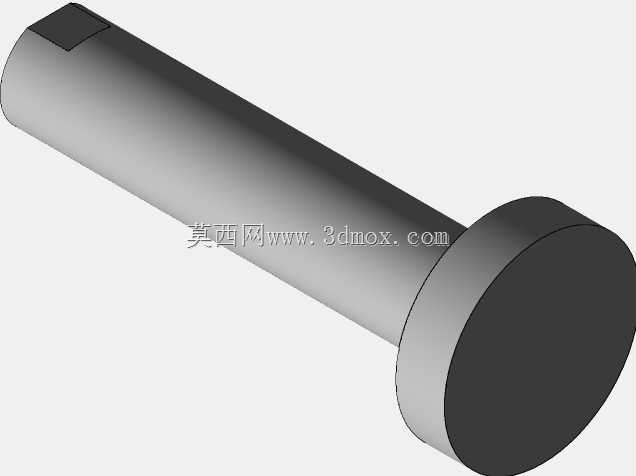

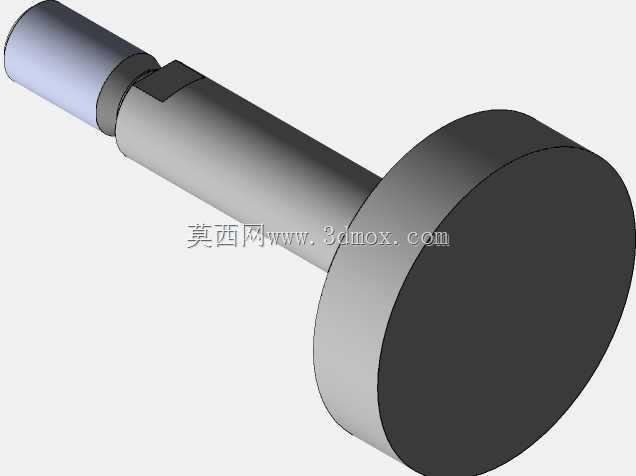

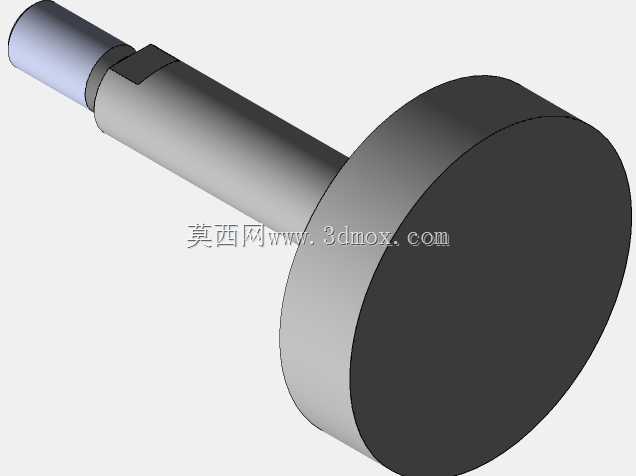

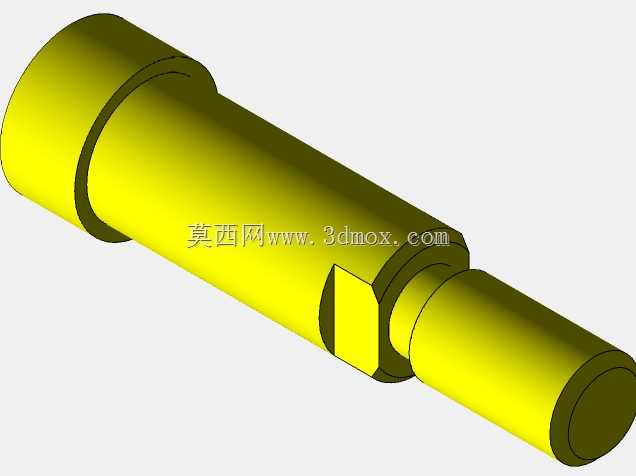

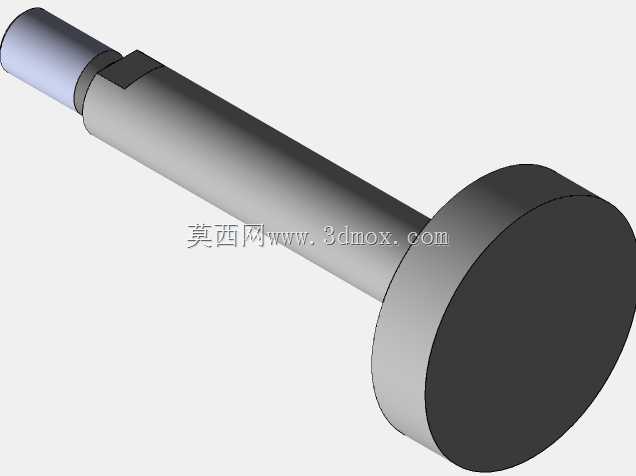

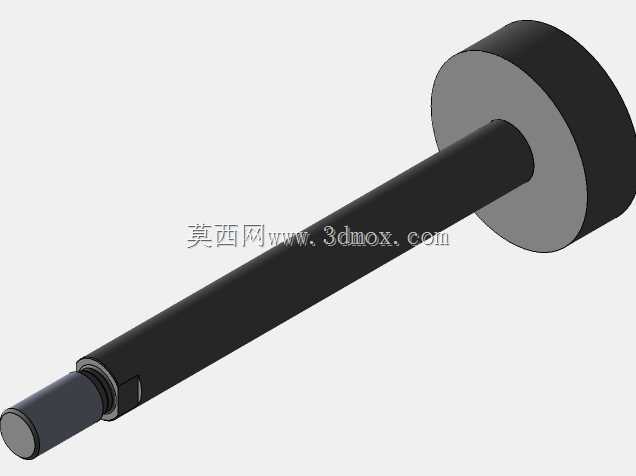

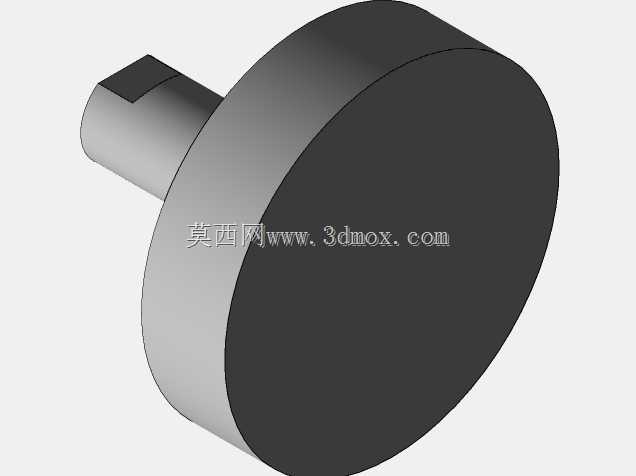

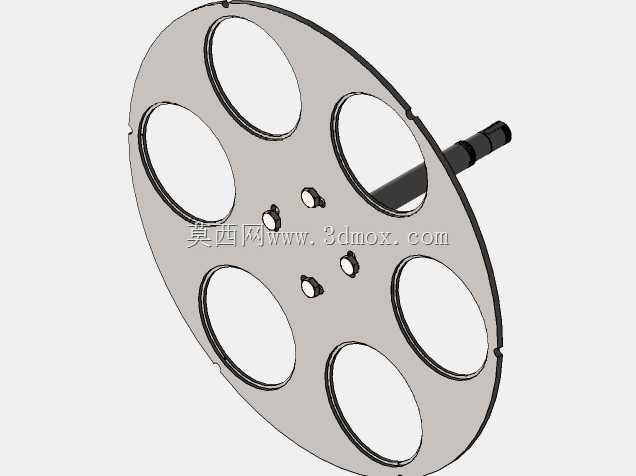

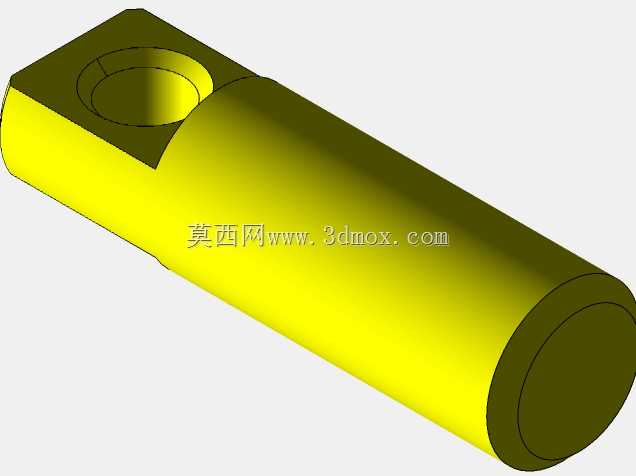

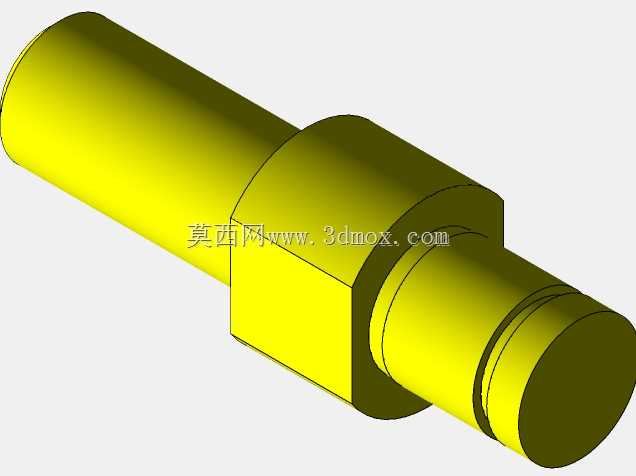

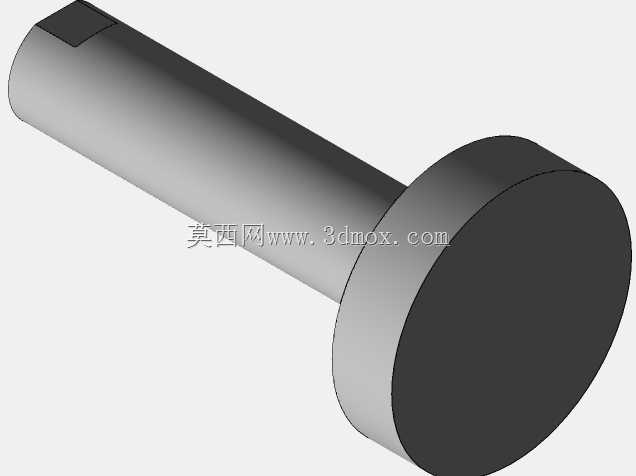

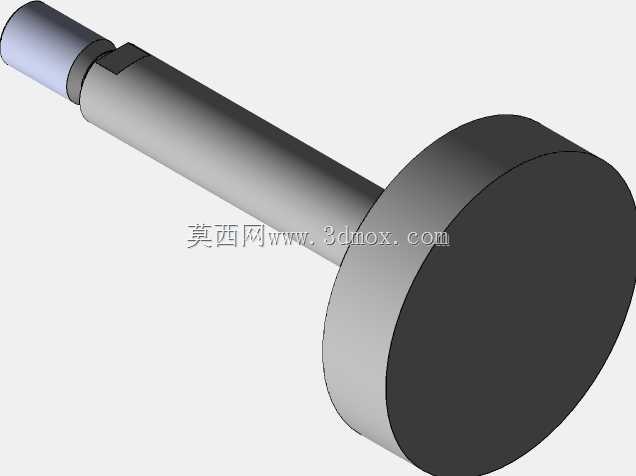

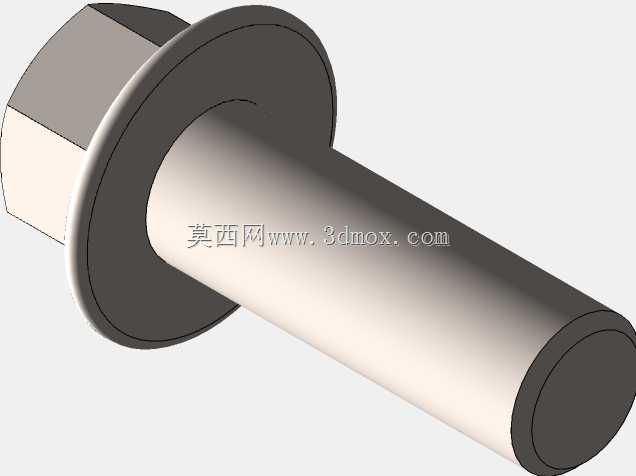

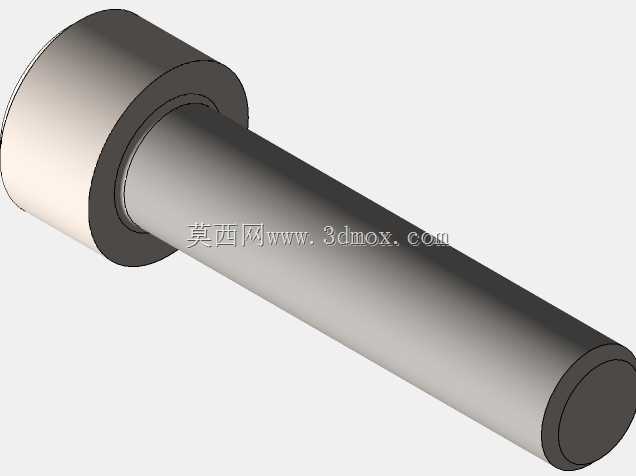

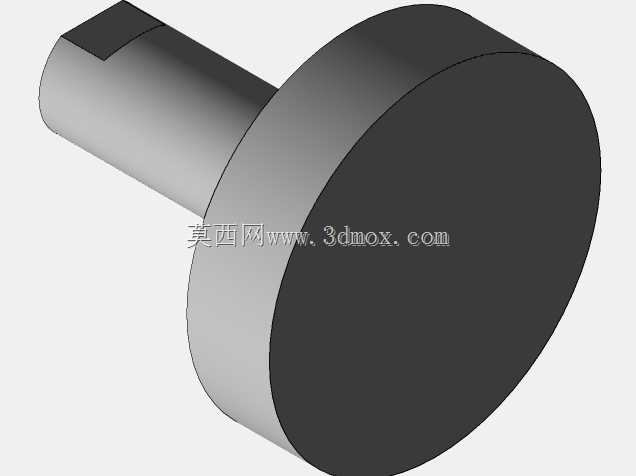

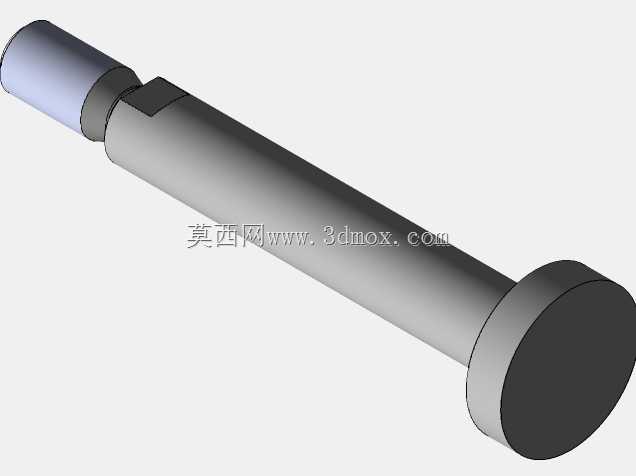

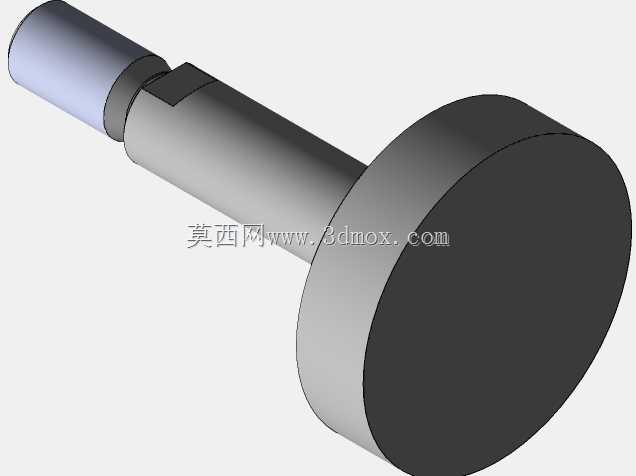

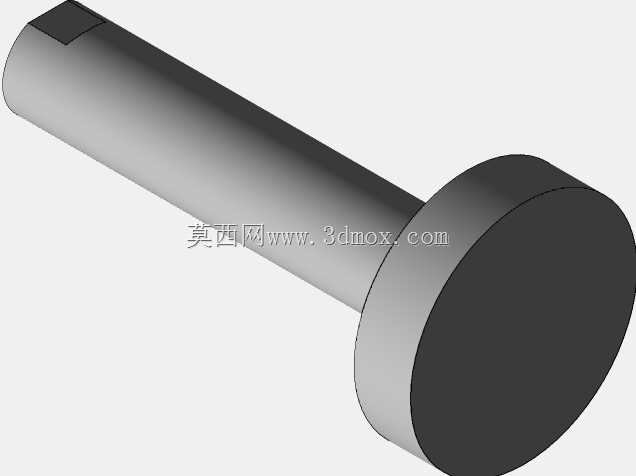

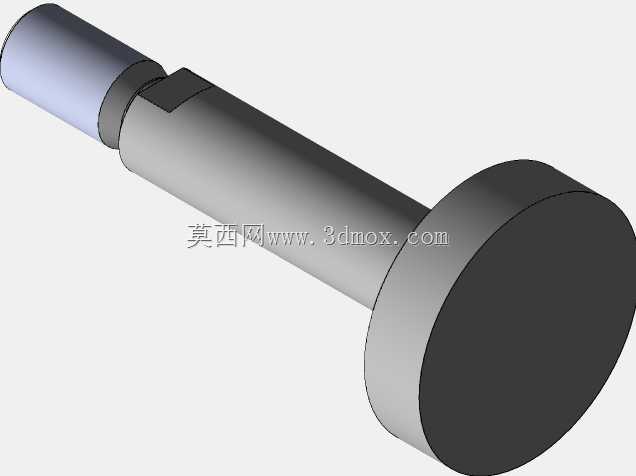

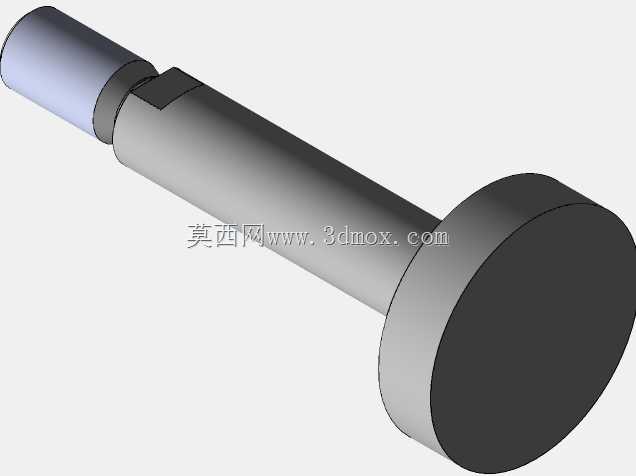

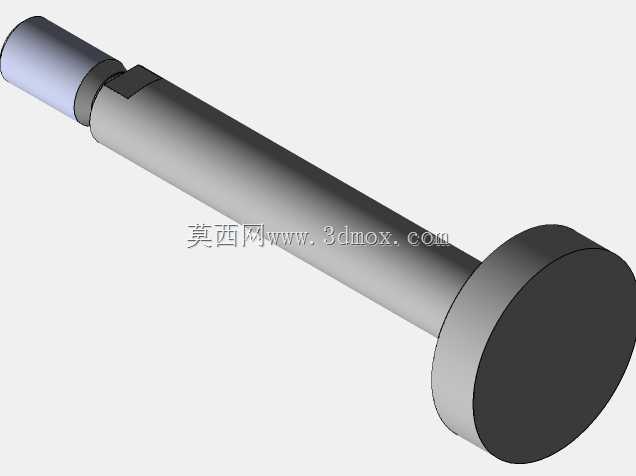

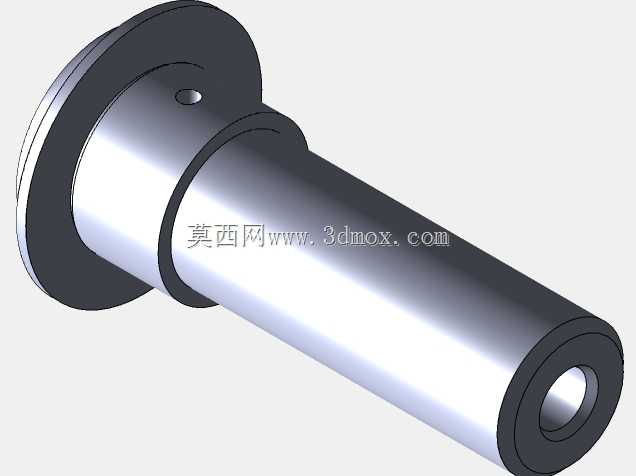

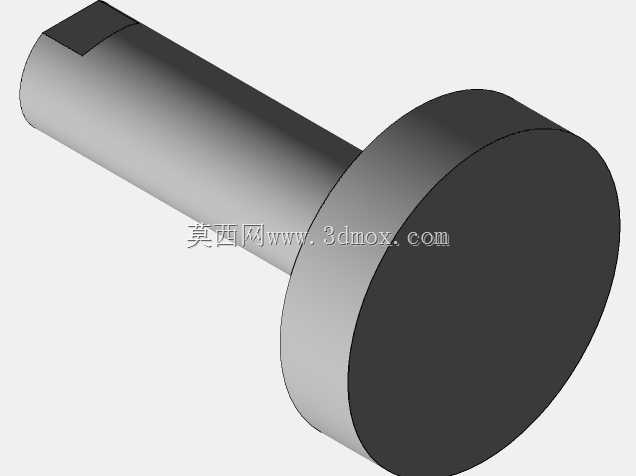

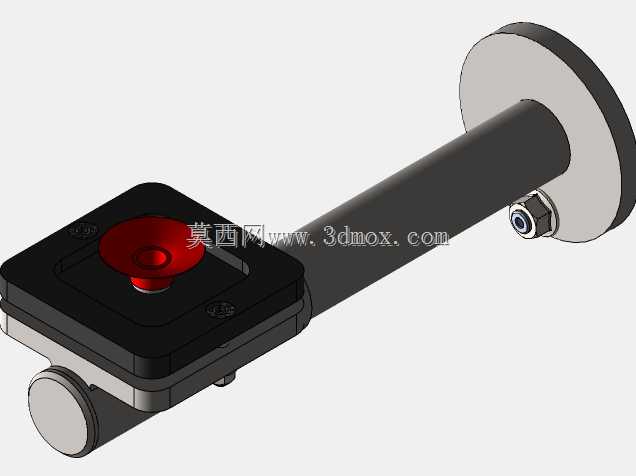

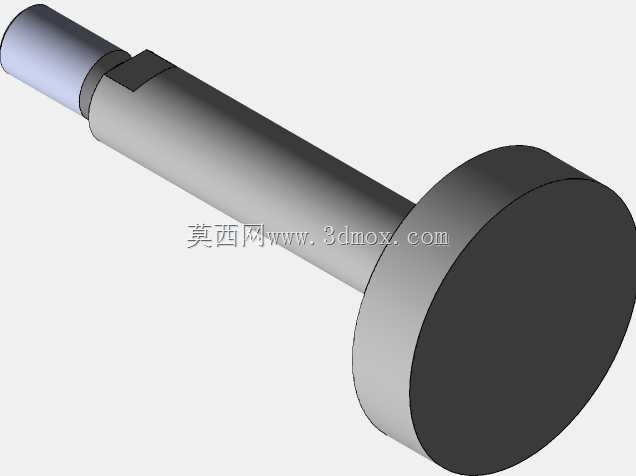

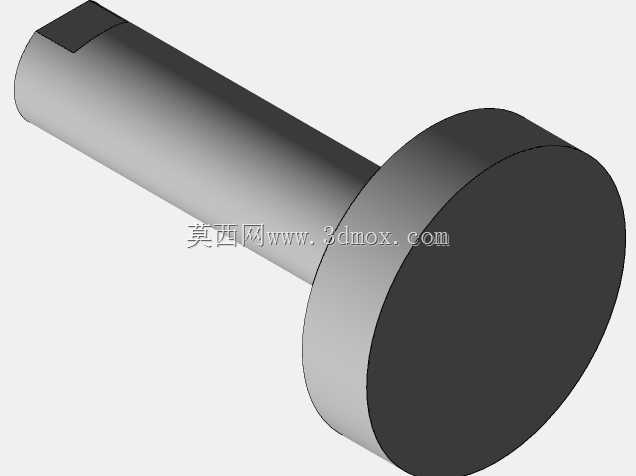

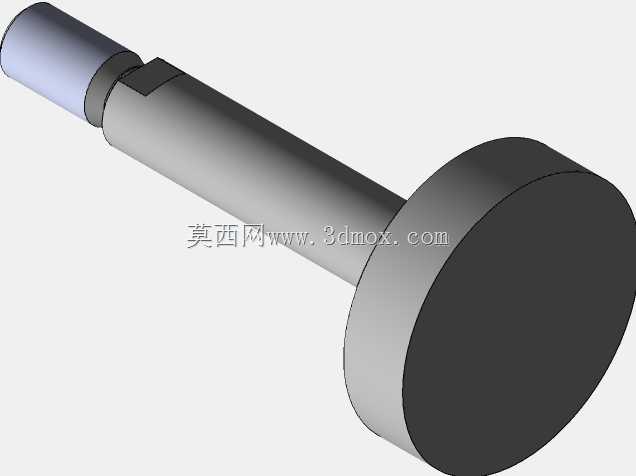

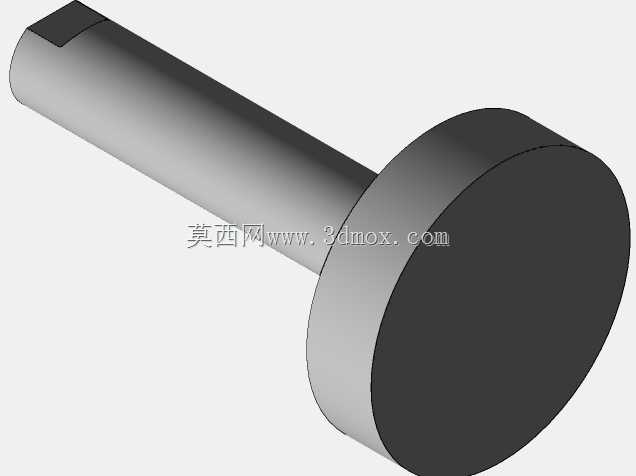

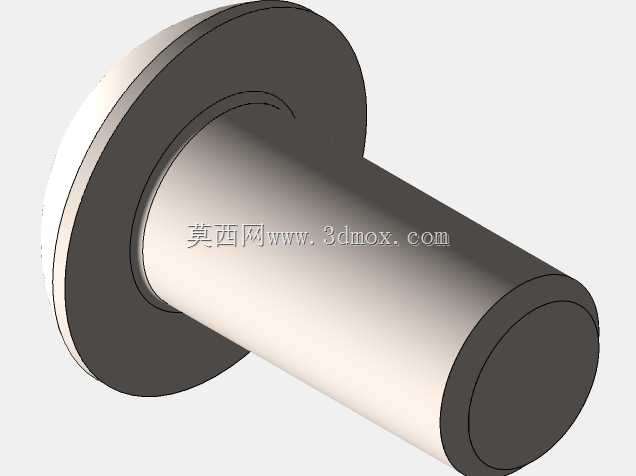

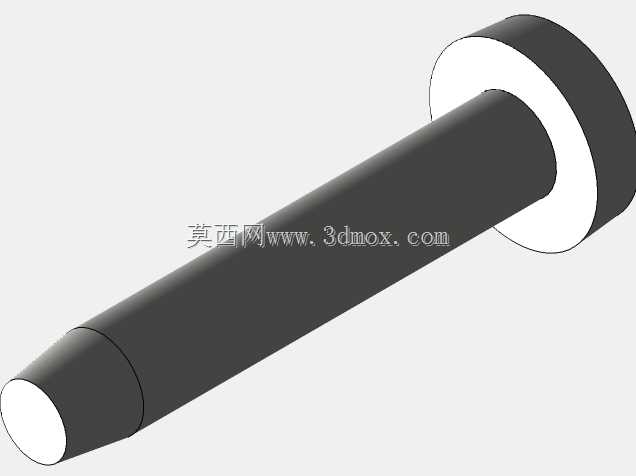

带扁位限位长轴端盘铰接销轴

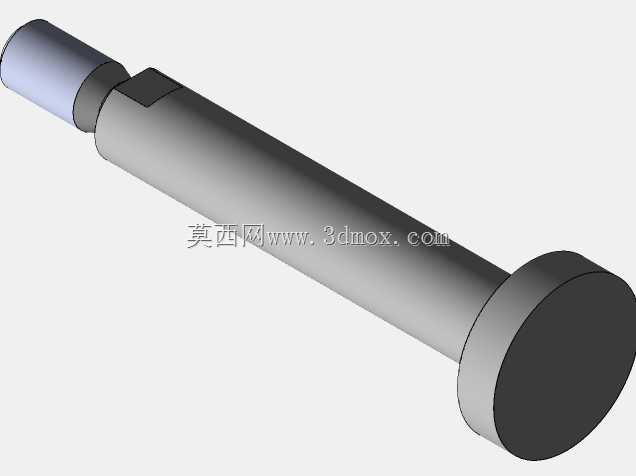

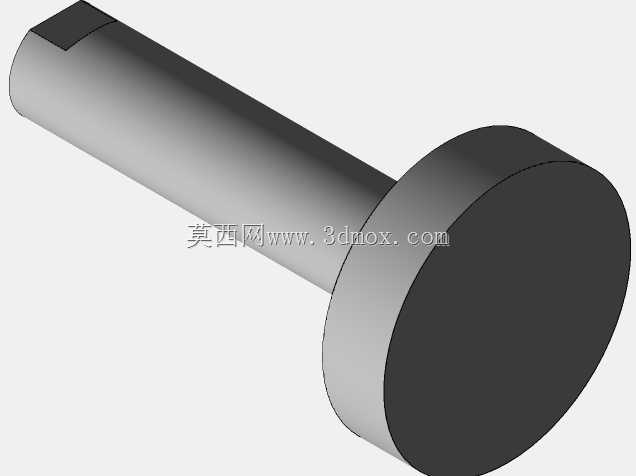

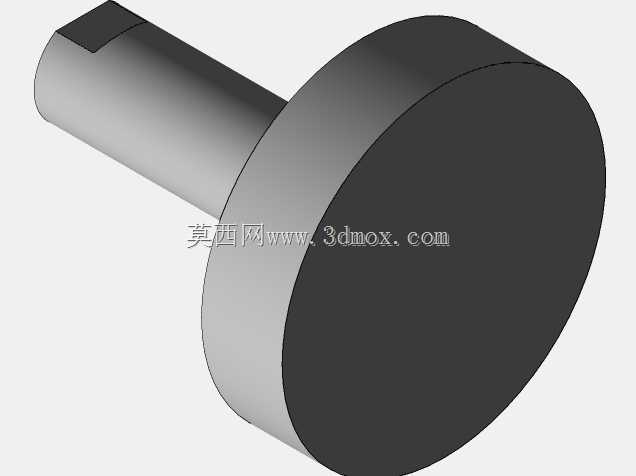

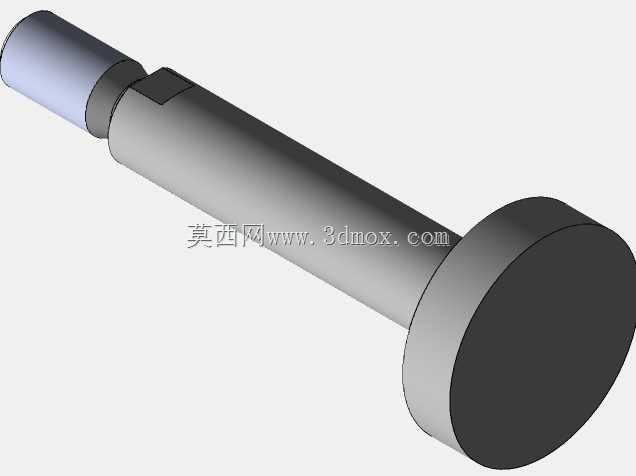

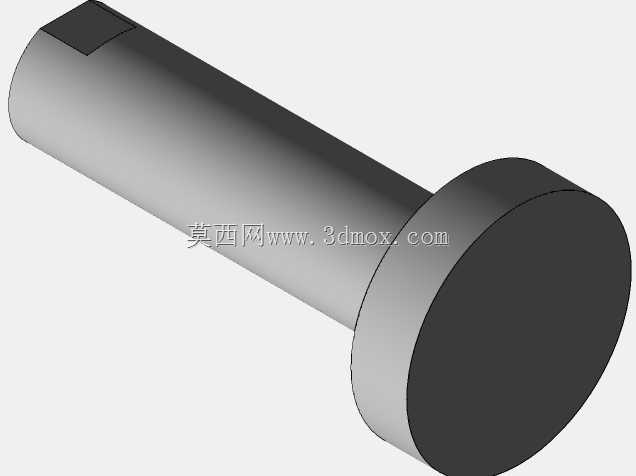

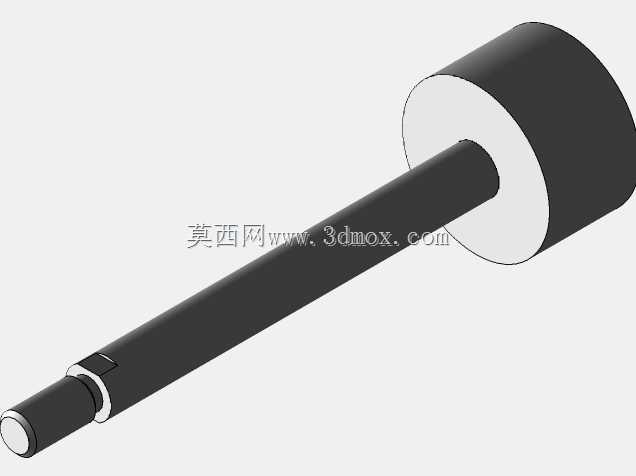

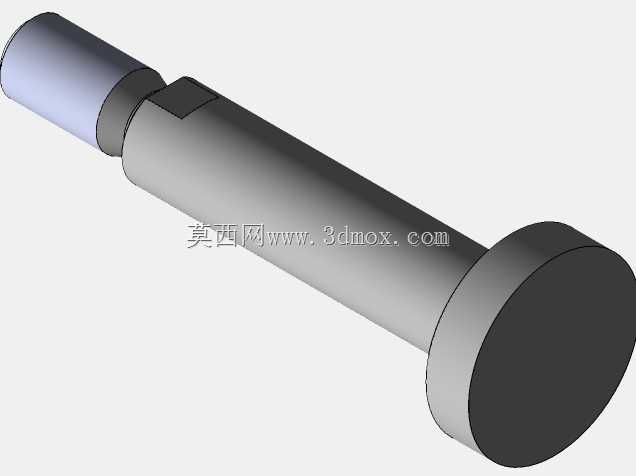

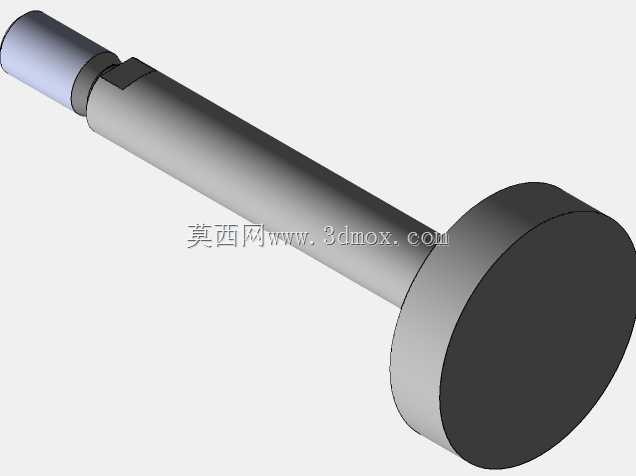

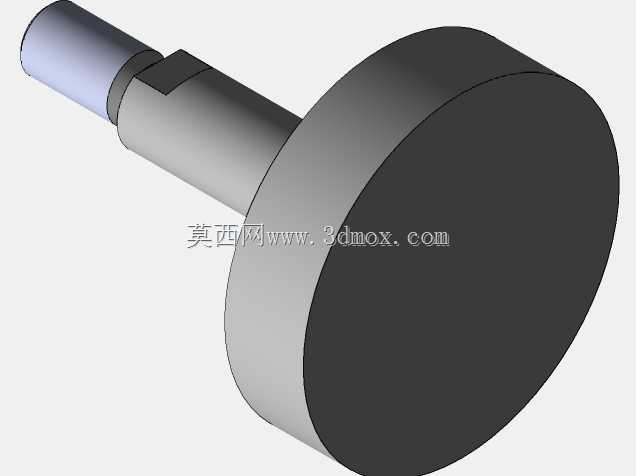

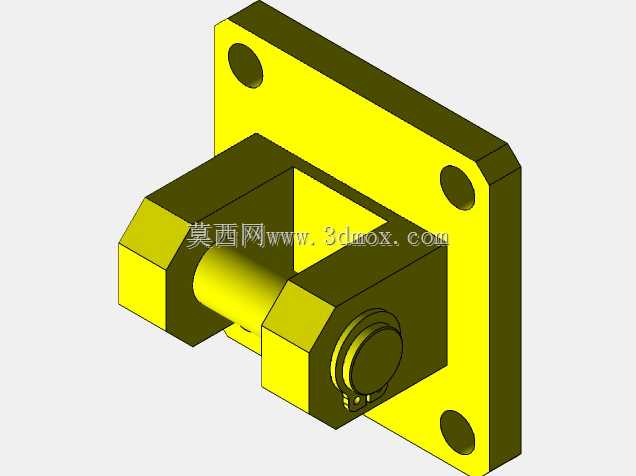

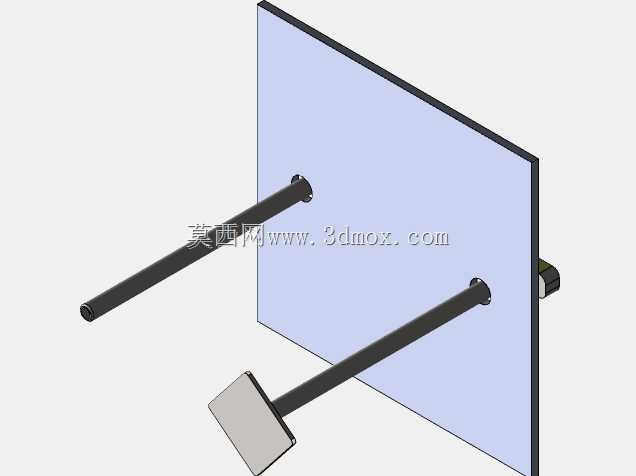

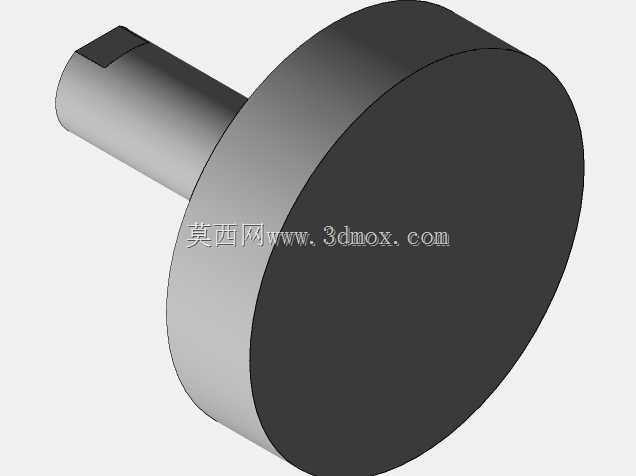

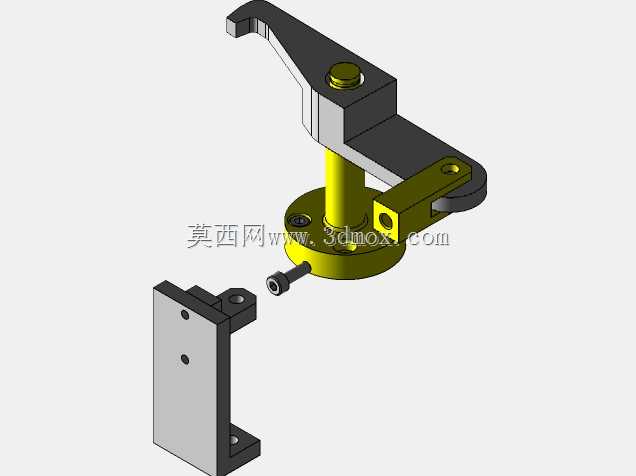

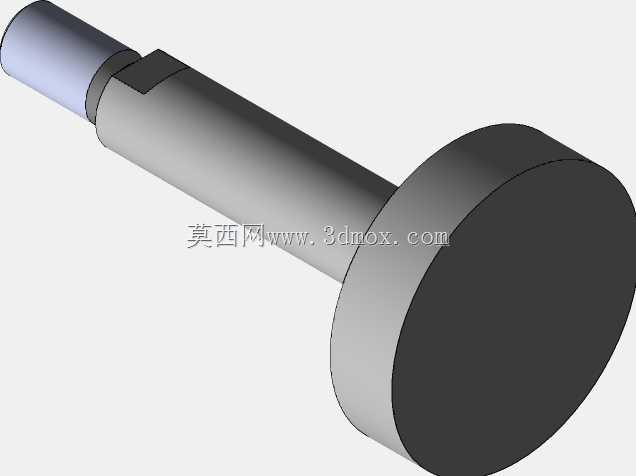

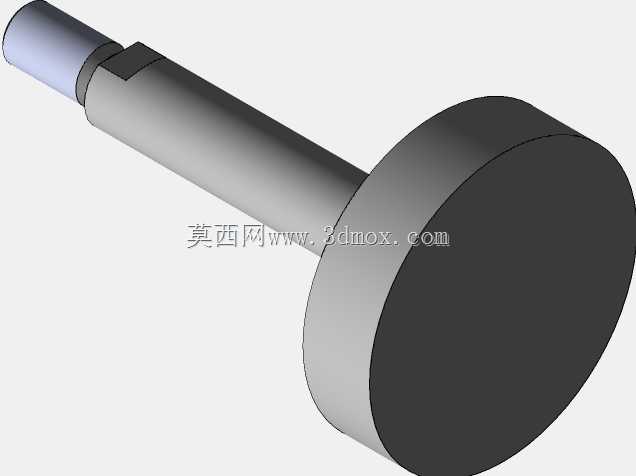

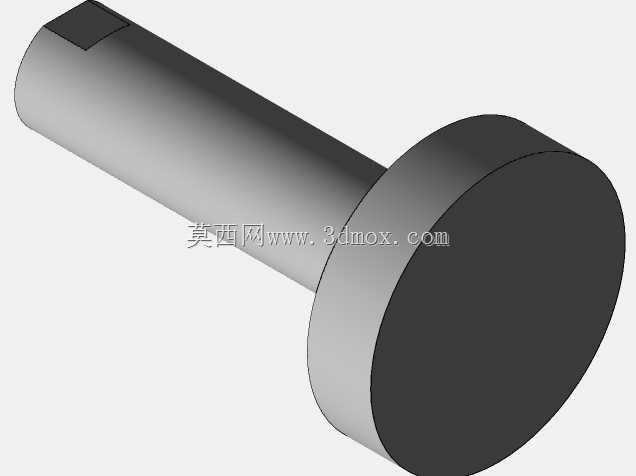

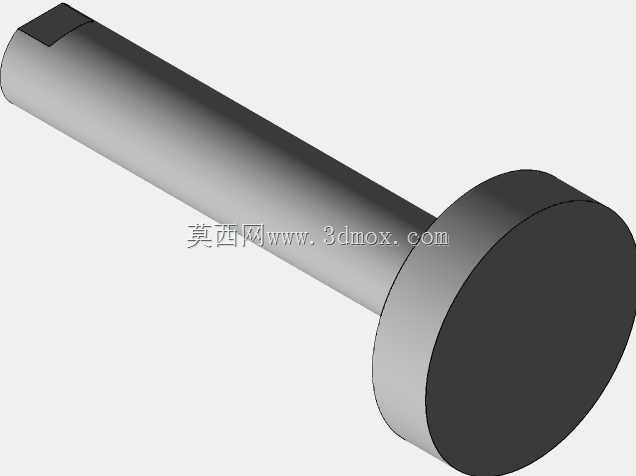

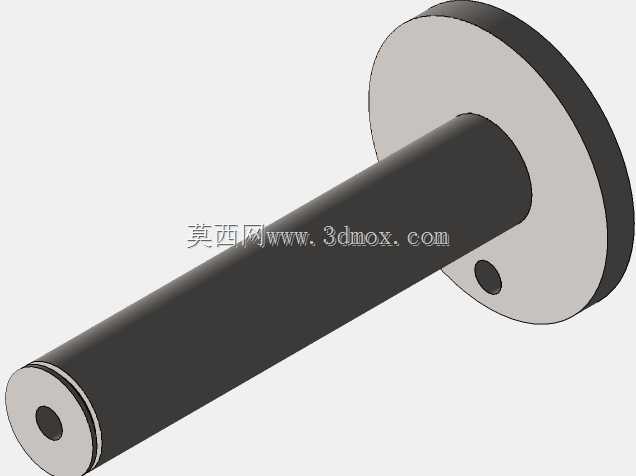

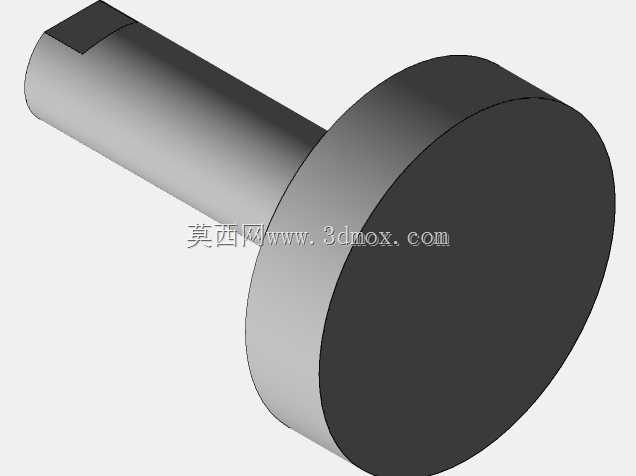

　　在自动化产线的摆臂铰接工位、包装设备的连杆翻转机构以及小型工装夹具的旋转支点里，这类一端带大直径端盘、杆身做长圆柱延伸、另一端加工出扁位卡位的轴件，是承担径向承载与周向防转的核心受力零件。现场调试时最先要核对的就是安装边界：端盘直径明显大于杆身，装配时端盘直接贴合支座外侧端面，不需要额外加装平垫圈做轴向限位，杆身从支座的预制通孔穿入，贯穿整个铰接跨度后，末端的扁位段伸出支座另一侧，配套的卡位件卡在扁位平面上，就能阻止轴体自身随摆臂同步转动，避免轴在孔内反复打转磨损配合面。从受力逻辑来看，长杆身的跨度设计对应跨距较大的双支座支撑场景，比如输送线侧边的挡料摆杆、分拣机构的拨动臂，两个支撑点之间的距离较长，普通短销轴无法覆盖整个铰接宽度，

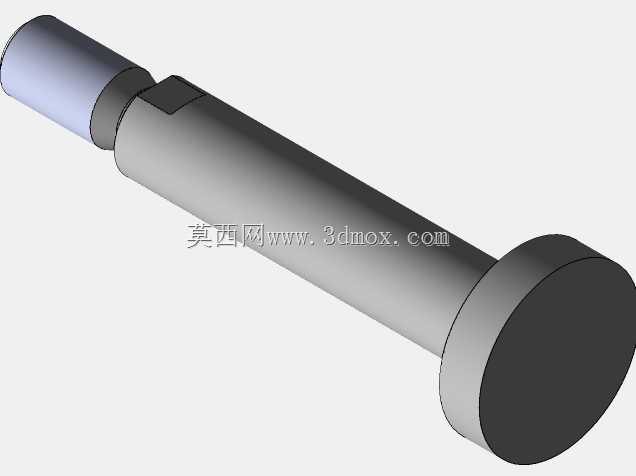

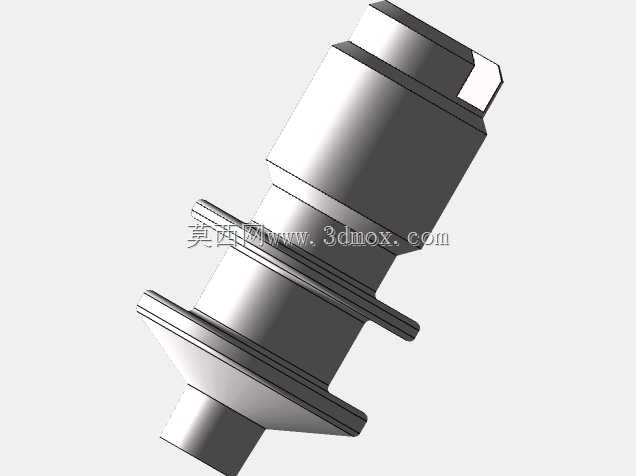

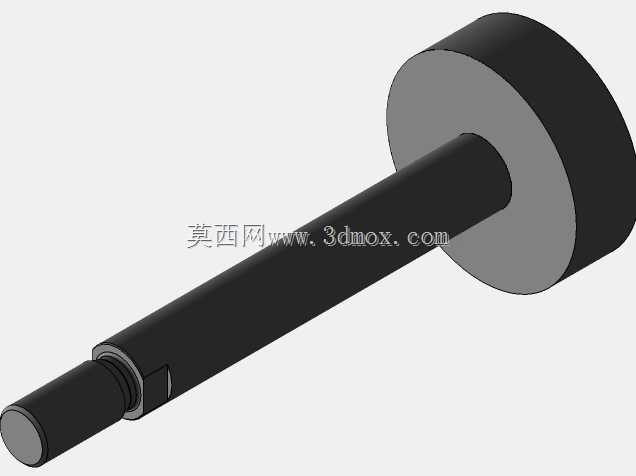

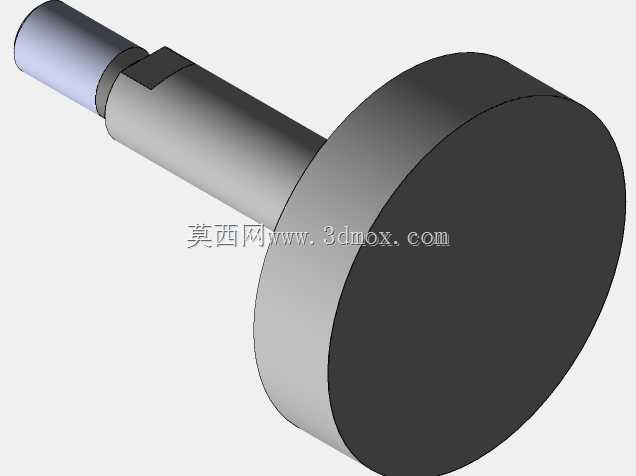

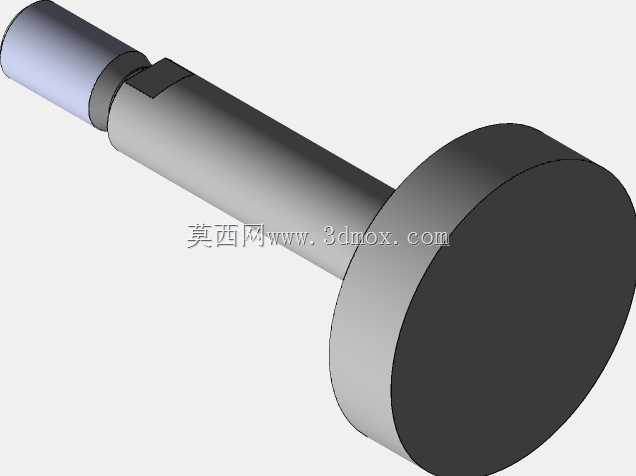

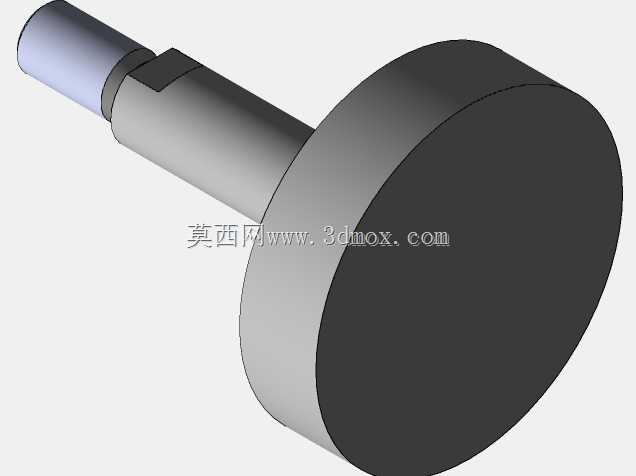

　　加长杆身可以同时穿过两侧支座孔和中间摆臂的铰接孔，保证三处孔位同轴度在装配后不会出现偏载。杆身靠近末端的位置做了小直径轴颈过渡，轴颈和长杆身之间的台阶面可以作为中间摆臂的轴向定位面，摆臂套入后一侧贴住台阶，另一侧留出错位间隙，摆臂转动时不会沿杆身轴向窜动，也不会和两端支座发生摩擦剐蹭。末端的扁位加工是整个零件设计里最贴合现场使用的细节：如果轴两端都做成光圆，摆臂往复摆动时，轴和孔之间的摩擦力会带动轴跟着转动，长期运行后轴的键槽或者卡位结构会出现松脱，把末端铣出两个平行平面，外部的止转挡块靠在平面上，轴体周向完全锁死，所有转动摩擦都发生在摆臂孔和轴外圆的配合面之间，磨损后只需要更换轴套或者拆修销轴，不会损伤支座本体。

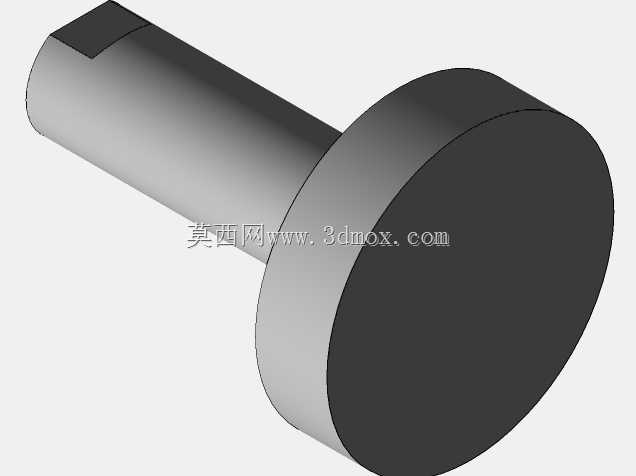

　　端盘的厚度设计兼顾了承压面积，端盘和支座端面接触的区域压强大幅降低，设备长期承受冲击载荷时，端盘不会压溃铝合金或者薄板支座的安装面。建模过程中先从旋转特征入手，把端盘、长杆身、小直径轴颈、末端圆柱段的同轴轮廓一次性旋转成型，保证所有外圆面的同轴度公差在建模阶段就处于理想状态，后续再对末端圆柱做拉伸切除，加工出对称扁位，扁位的两个平面平行度、平面和杆身轴线的对称度都可以在三维里直接测量校验，提前规避铣削加工时扁位偏斜导致止转卡位失效的问题。这类销轴的应用场景里，很多工位不需要在轴端加工螺纹配螺母，靠端盘限位和末端扁位止转就可以完成轴向固定，装配时直接穿入即可，拆换维护时从端盘一侧敲出销轴，不用拆卸周边密集的管线和其他组件，

　　维护效率比带螺纹销轴高很多。杆身的长径比设计经过受力校核，跨距较大的工况下杆身具备足够的抗弯刚度，摆臂施加偏载时杆身的挠曲变形量控制在配合间隙允许范围内，不会出现卡滞、转动不顺滑的情况。过渡轴颈的台阶处做了微小的倒角处理，避免热处理和加载时台阶位置出现应力集中，降低长期交变载荷下轴件断裂的风险。所有外圆的棱边、端盘的外周边、扁位的锐边都做了小倒角去毛刺，装配时不会刮伤安装孔内壁，工人操作时也不会被锐边划伤。从选型适配角度，工程师在布局铰接结构时，可以直接参照该轴的各段直径、长度尺寸来匹配支座孔距、摆臂宽度，端盘的容纳沉槽深度也可以按照端盘厚度预留，让端盘沉入支座表面以内，避免突出的端盘和周边运动部件发生干涉。
