小型斜轴式风力发电涡轮机组结构设计

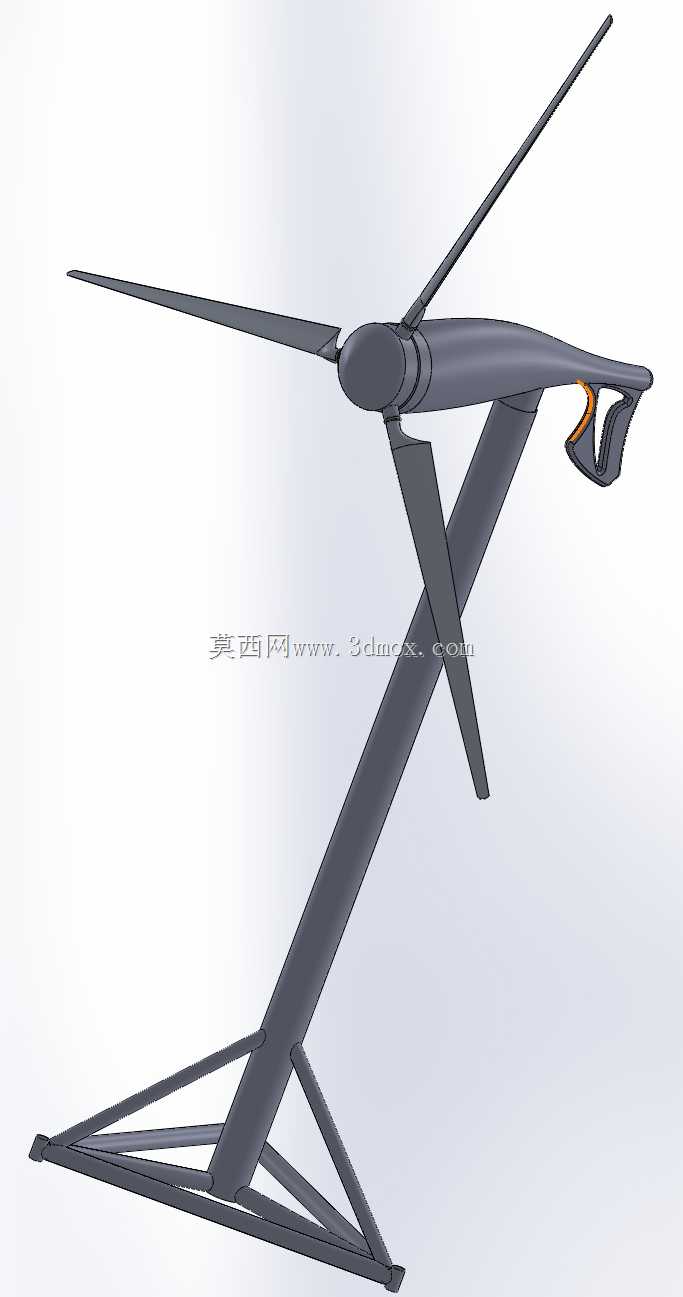

　　这款斜轴布置的小型风力涡轮，主要面向分布式离网供电场景设计，可适配偏远牧区户用供电、海岛小型基站备用电源、野外监测站点持续供电、景区景观照明配套供电等多种应用场景，能够在年均风速3m/s以上的区域稳定捕获风能，将空气动能转化为可存储利用的电能，弥补光伏供电在夜间、连续阴雨天气下的供电缺口，构建风互补的独立供电体系。从结构功能来看，该涡轮采用三叶片斜置布局，区别于传统水平轴风机的正对来风设计，斜置的主轴角度可适配多方向来流，无需复杂的偏航对风机构即可捕获不同角度的风能，降低了整机的结构复杂度与后期维护成本。叶片采用翼型截面设计，叶根到叶尖做了线性扭角过渡，能够在不同风速区间保持合适的攻角，减少叶尖涡流损失，提升低风速下的启动性能，

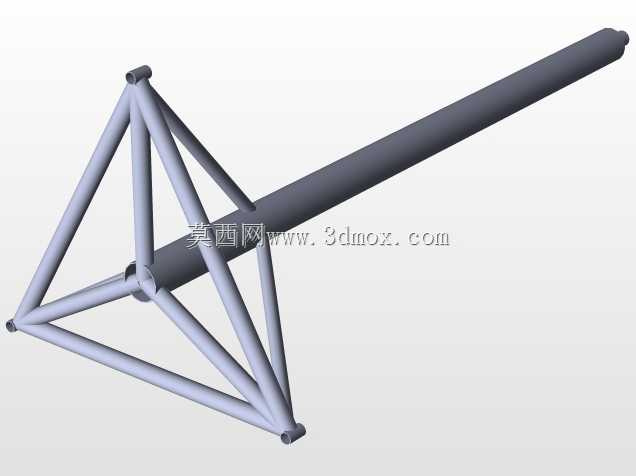

　　实测在2.8m/s的来流速度下即可实现自启动，无需额外的启动助力装置。尾部设置的导流尾舵并非传统水平轴风机的对风结构，而是配合斜置主轴做气流整流，当来流风速超过额定值时，尾舵受气动力作用会带动机头产生小幅偏转，自动减小叶片迎风面积，实现被动限速，避免高风速下叶轮超速导致的结构过载，省去了复杂的主动变桨或机械刹车结构，提升了整机在无人值守场景下的运行可靠性。支撑结构采用三角桁架式塔架设计，塔架主体为变截面斜梁，底部通过多根斜向撑杆与安装基座连接，形成稳定的三角受力体系，相比等截面单管塔架，在相同耗材用量下可提升30%以上的结构抗倾覆能力，能够抵御12级以下的强风载荷。塔架与机头的连接节点采用铰接式设计，

　　可根据安装现场的主导风向调整初始安装角度，适配不同区域的风资源特性。安装边界方面，该涡轮整机安装占地范围不超过2平方米，基座仅需浇筑0.5立方米的混凝土基础即可完成固定，无需大面积的场地平整作业，适合在地形复杂的山地、屋顶、岛礁等区域部署。从设计思路来看，这款涡轮的核心设计目标是降低小型风电设备的部署门槛与维护成本，整体结构没有采用精密的传动变速机构，叶轮直接与低速永磁发电机转子连接，减少了齿轮传动环节的能量损耗与故障点，发电机外壳与机头主体做一体化散热结构设计，利用叶轮旋转产生的尾流直接带走发电机运行产生的热量，无需额外的散热风扇，进一步降低了自身能耗。叶片与轮毂的连接采用快拆式卡扣结构，现场安装时无需大型吊装设备，

　　两名作业人员即可完成整机的组装与架设，后期维护时可单独更换单片叶片，无需拆解整个机头结构。在结构细节处理上，叶片前缘做了加厚耐磨处理，能够抵御野外环境下的沙尘冲蚀，延长叶片的户外使用寿命；所有外露的连接螺栓均采用不锈钢材质，配合防水密封胶圈，避免长期户外运行出现锈蚀卡死的问题；电气接线端设置在塔架底部的防水接线盒内，方便用户直接连接储能电池与逆变设备，无需在高空进行接线作业。实际使用中，该涡轮额定输出功率下的运行噪音低于55分贝，不会对周边的人居环境造成噪音干扰，既可以作为独立的供电单元使用，也可以多机组阵列为小型村落、野外作业营地提供持续的电力供应，适配不同规模的离网用电需求。
