带同步带传动的齿轮减速装置结构设计

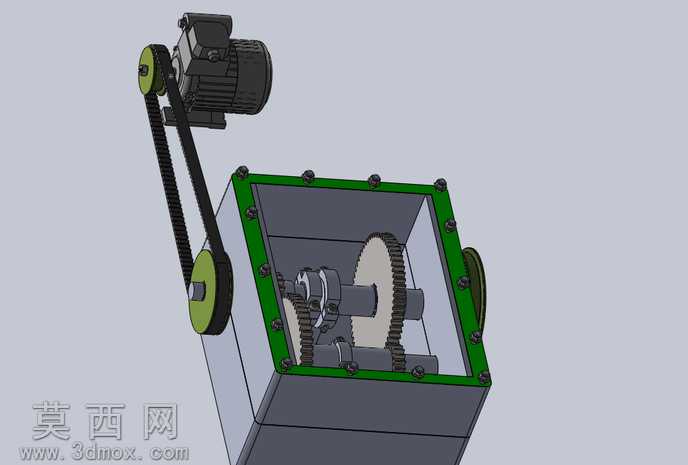

本作品为带同步带前置传动的齿轮减速装置三维建模成果，建模阶段严格遵循机械传动设计规范，先完成核心参数匹配计算：确定输入转速3000rpm、输出转速318rpm的减速比需求，以此倒推各级齿轮的模数、齿数、压力角参数，同时匹配同步带轮的传动比，让前置带传动承担一级减速与缓冲吸振作用，降低齿轮箱内部冲击载荷。建模过程中先搭建整体装配骨架，以输入轴、中间轴、输出轴的轴线为基准定位，依次完成同步带轮、传动轴承、各级啮合齿轮、箱体端盖、密封件、紧固件的零件建模，每个零件均还原实际加工特征：齿轮部分绘制精确渐开线齿形，还原齿根圆角、齿顶倒角细节，同步带轮绘制匹配齿形的带槽结构，箱体采用剖视视角建模，清晰展示内部齿轮啮合的空间布局，箱盖边缘的螺栓孔、定位销孔均按标准件规格匹配尺寸，保证装配干涉检查零误差。材质与渲染阶段，针对不同部件赋予对应材质属性：电机外壳赋予铸铁磨砂材质，同步带赋予黑色橡胶哑光材质，带轮与齿轮赋予45号钢调质后的金属质感，箱体采用灰铸铁材质并做剖视切面的区分着色，紧固件赋予镀锌亮面金属材质，渲染时采用柔和工业环境光，既清晰展示内部传动结构，又还原各部件真实材质质感。设计思路上采用带传动加齿轮传动的组合方案，既利用同步带传动平稳、缓冲吸振的特性保护齿轮啮合副，又通过齿轮箱的闭式结构保证传动精度与润滑密封性，整体结构紧凑，各级传动件的支撑均配置对应轴承，保证轴系运转刚性，剖视建模的方式也直观展示了动力从电机输入，经同步带传递到齿轮箱输入轴，再经两级齿轮啮合减速后从输出轴输出的完整动力路径，可直接用于机械原理教学展示、减速装置选型参考以及后续工程图纸的导出加工。
