带皮带传动的齿轮减速装置三维设计

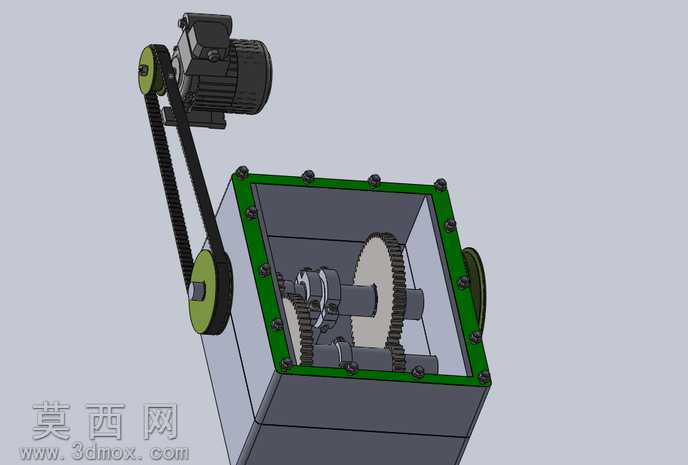

本作品为带皮带一级传动的齿轮减速装置三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。模型整体由驱动电机、同步带传动副、密封减速箱体、多级齿轮传动组、输出轴组件几大部分构成，首先对驱动电机做了简化等效建模，保留了电机安装法兰、输出轴端的关键安装尺寸，确保与带轮的装配关系完全符合实际装配逻辑。带传动部分还原了同步带轮的齿形结构、同步带的带体形态，张紧结构的安装位置也做了明确呈现，可直观展示带传动的一级减速增扭路径。减速箱体采用剖视视角呈现内部结构，箱体边缘的螺栓连接孔、密封边框、端盖安装位都逐一建模，绿色边框部分还原了箱体结合面的密封胶条安装槽结构，清晰展示箱体的密封设计逻辑。内部齿轮组包含不同齿数的直齿圆柱齿轮，各齿轮的齿形参数、轴孔配合、键槽结构都按照机械传动标准搭建，齿轮与传动轴的装配关系、轴承的安装位置都做了清晰呈现，可直观看到动力从带轮输入后，经过多级齿轮啮合传递到输出轴的完整传动路径，该装置可实现3000rpm输入转速到318rpm输出转速的减速比匹配。建模过程中对各零部件赋予了对应材质属性，金属轴类、齿轮件赋予钢材哑光金属材质，带轮赋予工程塑料材质，同步带赋予橡胶材质，箱体赋予铸铁磨砂材质，密封边框赋予橡胶密封件材质，不同材质的视觉区分清晰，可直观区分不同功能的零部件。整体装配过程采用自底向上的装配逻辑，先完成单个零件的参数化建模，再按照实际装配约束完成组件装配，添加了合理的装配干涉检查，确保各运动部件之间无结构干涉，模型可用于减速机构的结构原理展示、传动方案验证、教学演示等场景，完整还原了齿轮减速装置从动力输入到减速输出的全部结构细节，清晰呈现了带传动加齿轮传动组合式减速方案的结构布局特点。
