带轮毂台阶式圆柱直齿轮三维设计作品

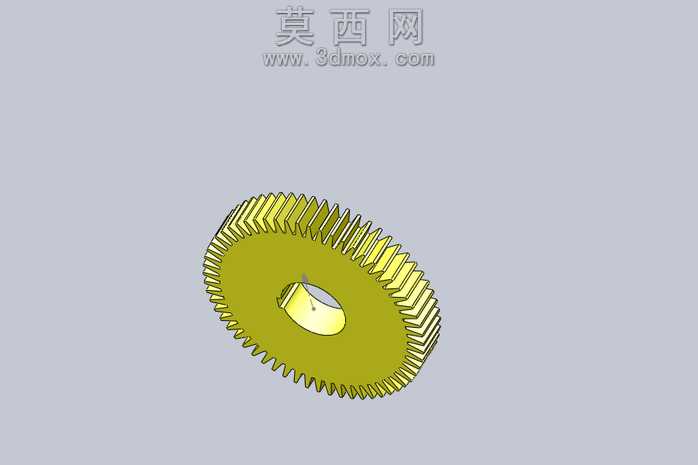

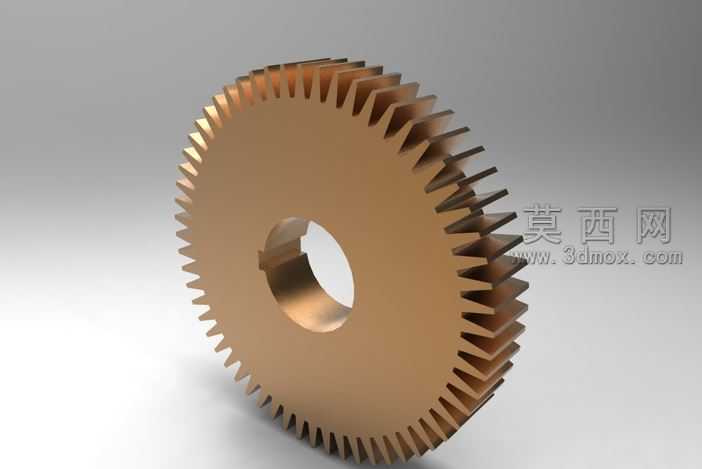

本作品为圆柱直齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动齿轮的标准设计规范开展结构搭建。建模初期先梳理齿轮的核心结构逻辑，将整体拆分为轮齿、轮缘、轮毂、中心轴孔四个核心结构模块，以参数化草图绘制为基础，先确定齿轮的分度圆、齿顶圆、齿根圆基准尺寸，通过渐开线齿廓的精准绘制保证轮齿啮合的合理性，再通过圆周阵列命令完成全部轮齿的排布，确保每个轮齿的齿距、齿厚参数统一，避免出现啮合卡顿的结构问题。轮体部分采用实体拉伸命令完成基础盘体构建，中心位置设计带台阶的轮毂结构，轴孔内壁做光滑过渡处理，轮毂与轮缘之间通过平整辐板连接，辐板厚度经过结构合理性校验，既保证轮体整体的结构强度，又合理控制整体重量，避免不必要的材料冗余。材质渲染阶段选用金属黄铜材质进行效果呈现，调整材质的金属度、粗糙度参数，还原金属零件的哑光金属质感，对轮齿的啮合面做细微的质感区分，模拟实际机加工后的表面纹理效果，整体渲染光影柔和，清晰展现齿轮的各部分结构细节。设计过程中重点考量齿轮的实际装配适配性，中心轴孔的尺寸与常规齿轮轴的装配公差匹配，轮毂的台阶结构可实现装配时的轴向定位，轮齿的齿顶做微小倒角处理，既去除锐边避免装配划伤，也能优化齿轮啮合时的导入效果，减少啮合冲击。整体建模过程严格遵循机械设计的工艺合理性，所有结构转角处均设置合理的工艺圆角，避免应力集中问题，模型的各部分尺寸比例协调，既可以作为机械传动结构设计的参考素材，也可用于机械原理教学的演示案例，完整还原了标准圆柱直齿轮的结构特征与设计逻辑，建模过程中每一步特征构建都保留了参数化可编辑属性，可根据实际传动需求调整模数、齿数、齿宽等核心参数，快速生成适配不同传动场景的齿轮模型。
