带传动连接的齿轮减速传动装置结构

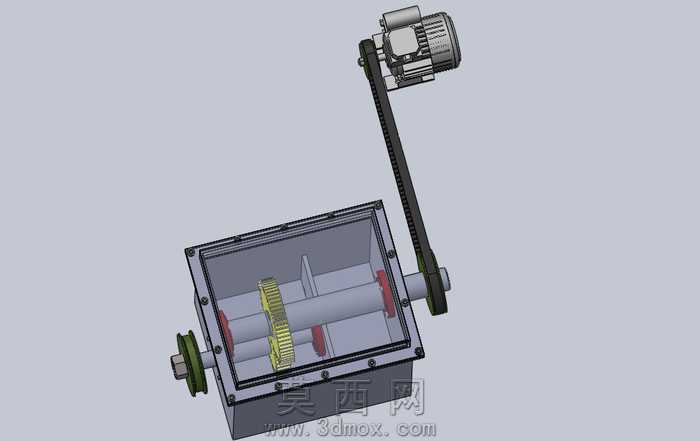

本作品为齿轮减速传动装置的三维建模成果，建模过程中严格遵循机械传动设计规范，对装置各组成部分进行了等比例精细化还原。首先针对核心减速箱体部分，采用实体拉伸与抽壳结合的建模方式构建箱体外壳，预留出轴承安装位、端盖连接孔以及观察窗的安装槽位，观察窗部分采用透明材质参数设置，模拟钢化玻璃的通透效果，可直观呈现箱体内部的齿轮啮合结构。内部传动结构建模阶段，先完成两根平行传动轴的参数化建模，依据预设的减速传动比匹配对应齿数的主动齿轮与从动齿轮，齿轮部分严格按照渐开线圆柱齿轮的齿形参数生成齿廓，保证齿面啮合间隙符合机械设计公差要求，齿轮与轴之间采用键连接结构还原，同步建模出轴上的定位挡圈、轴承位结构，还原轴系部件的完整装配关系。动力输入部分，建模还原了带传动机构，包含驱动电机、同步带、带轮结构，电机部分细化出散热筋、接线盒、输出轴端的连接结构，同步带采用柔性材质模拟橡胶带的质感，带轮的轮槽结构与同步带齿形完全匹配，保证传动结构的合理性。材质渲染阶段，箱体外壳采用铸铁哑光材质，还原铸造箱体的粗糙金属质感；传动轴、齿轮采用调质钢材质，设置合适的金属反光度，区分加工面与非加工面的质感差异；端盖、带轮采用发黑处理的金属材质，同步带采用黑色橡胶材质，电机外壳采用铸铝喷塑的半哑光质感，不同部件的材质区分清晰，可直观分辨各零件的功能属性。结构设计上，该装置通过带传动实现一级减速，再通过箱体内的啮合齿轮组实现二级减速，最终从输出轴端输出低转速大扭矩的动力，整体结构布局紧凑，传动路径清晰，各部件的安装定位均符合机械装配工艺要求，可直观展示齿轮减速装置的传动原理与结构组成，清晰呈现通过齿轮齿数比实现速度降低、扭矩提升的传动逻辑。
