电器外壳精密注塑模具结构

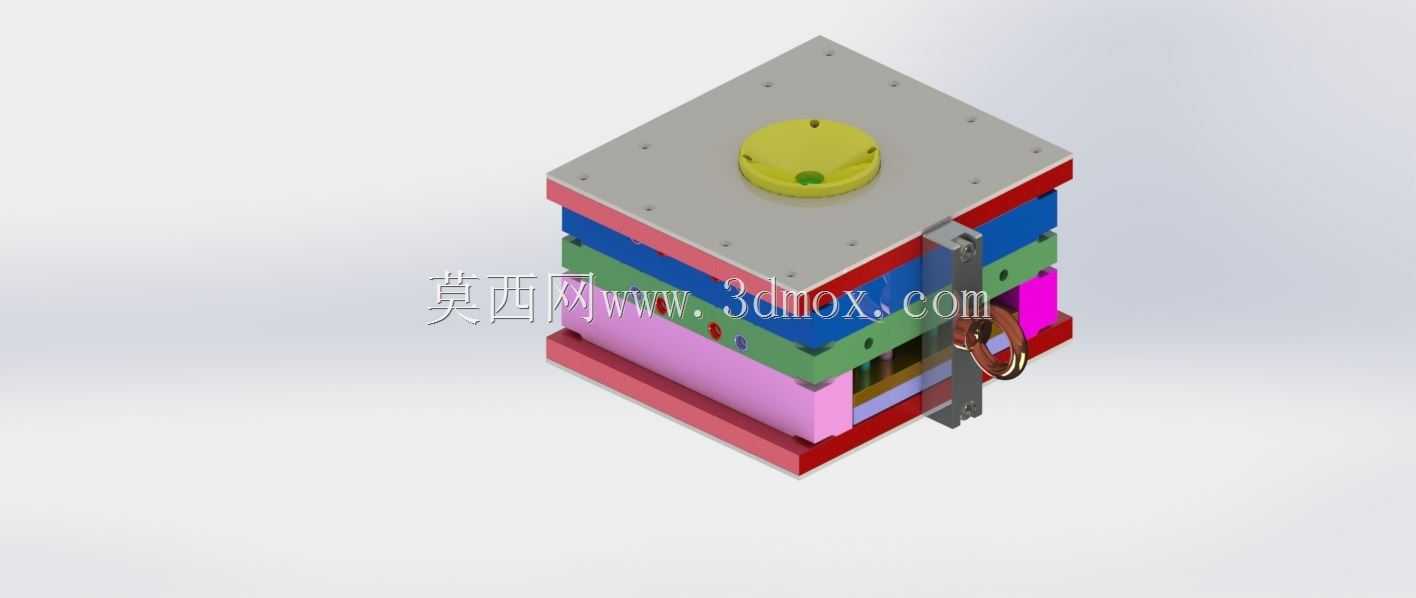

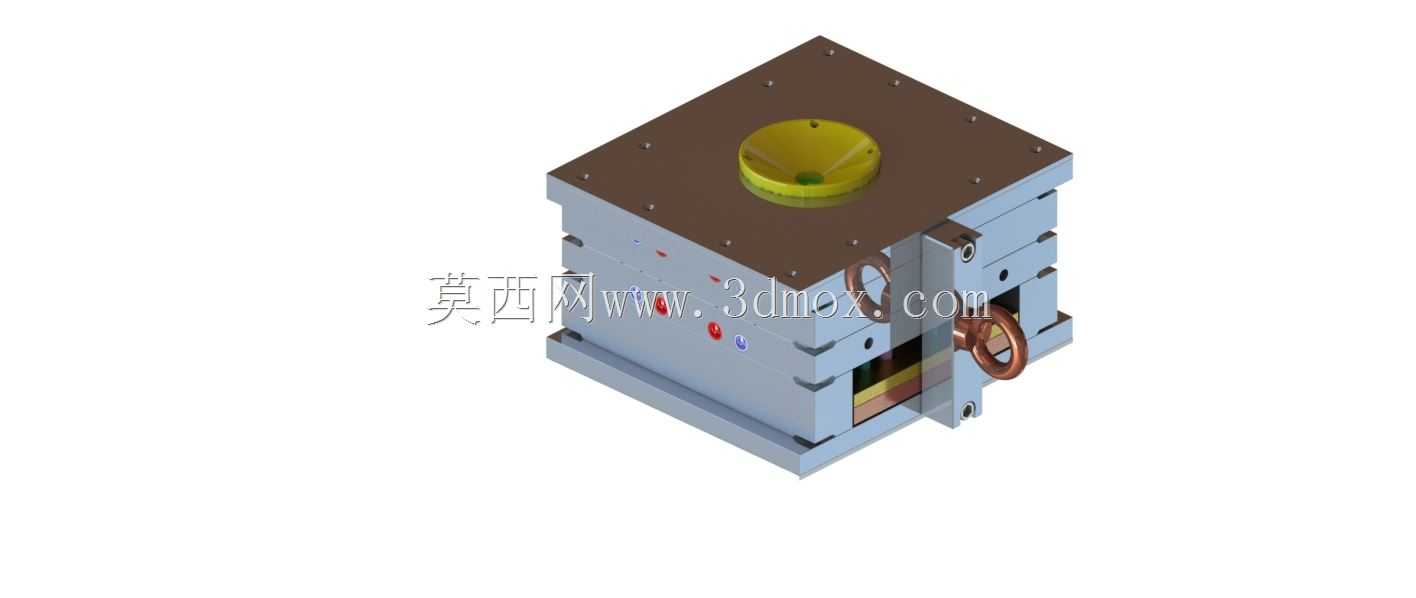

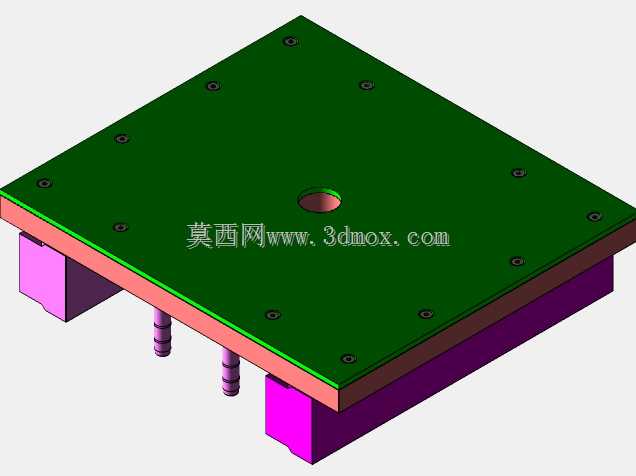

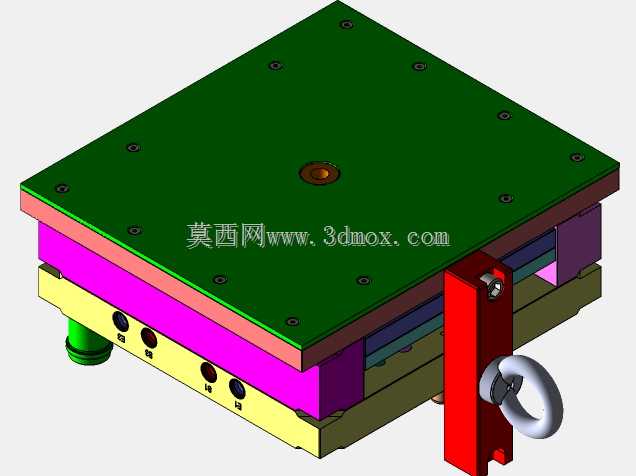

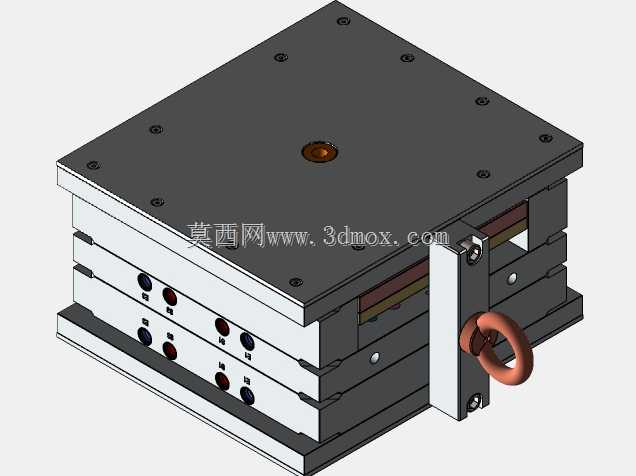

　　这套三维结构围绕电器外壳类塑件的注射成型展开，整体采用典型多层板模架布置，面向批量生产中对外观面、装配尺寸和脱模稳定性都有要求的塑料盖板类零件。模具外形以方正叠加的模板为主体，顶部设置定位环与主流道入口，熔融塑料经喷嘴进入后，由浇注系统分配至型腔；侧面可以看到吊环、水嘴、导向件和锁模板等结构，说明设计时同时考虑了上机安装、吊装转运、冷却接水和开合模动作。

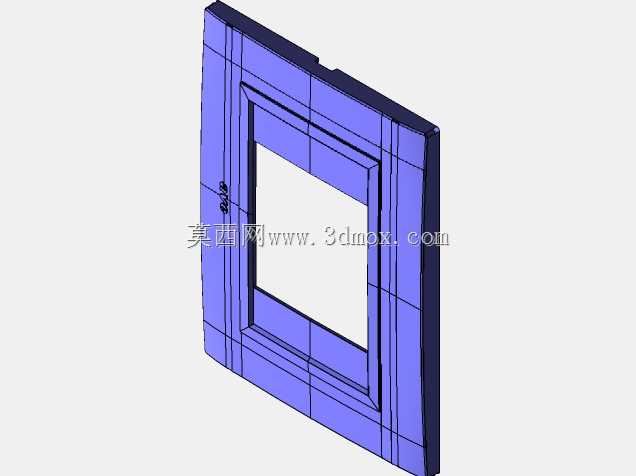

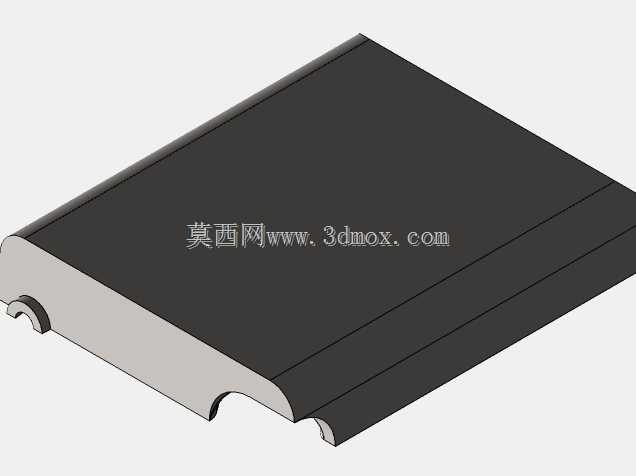

　　从实际用途看，该类模具主要安装在卧式注塑机上，通过合模、射胶、保压、冷却、开模和顶出循环，将热塑性塑料成型为电器防护外壳。塑件名称中的电气元件缓存/外壳含义，决定了它不仅要满足外形包覆，还要兼顾绝缘防护、安装柱位、卡扣配合以及后续装配间隙。因此模具结构不能只追求能打出样件，而要控制翘曲、熔接痕、缩痕和顶白等常见缺陷。

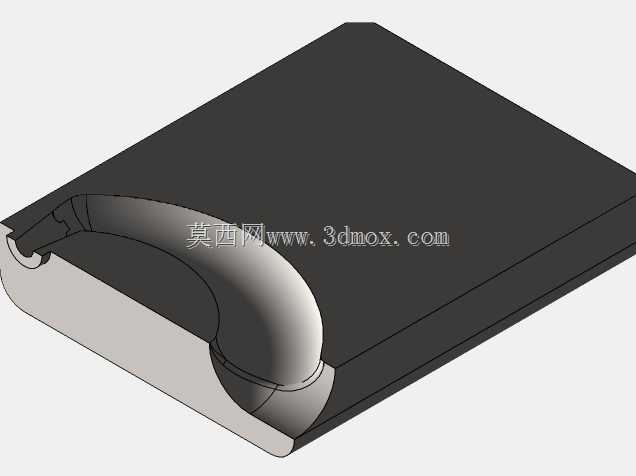

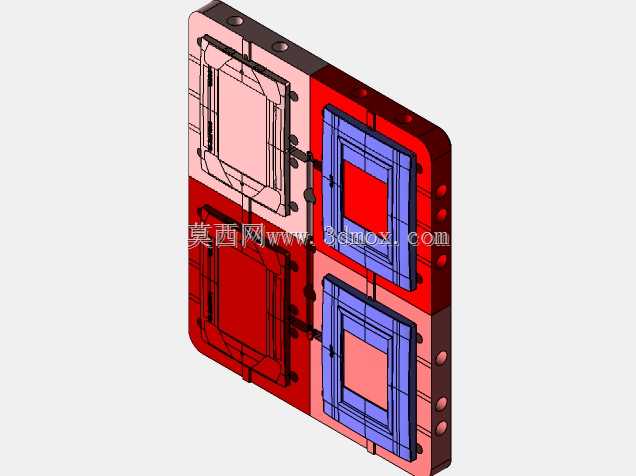

　　型腔与型芯的分模思路依据外壳轮廓确定，外观面尽量布置在一侧，保证表面质量；内部筋位、柱位和凹槽由型芯侧成型。深腔区域需要重点校核脱模斜度，避免开模时拉伤塑件。对于薄壳类零件，刚性较弱，顶出不能集中在单点，通常要结合顶针、顶板或推件结构分散顶出力；模型中模板分层清晰，便于在三维阶段检查顶出空间、回针位置和避空关系。

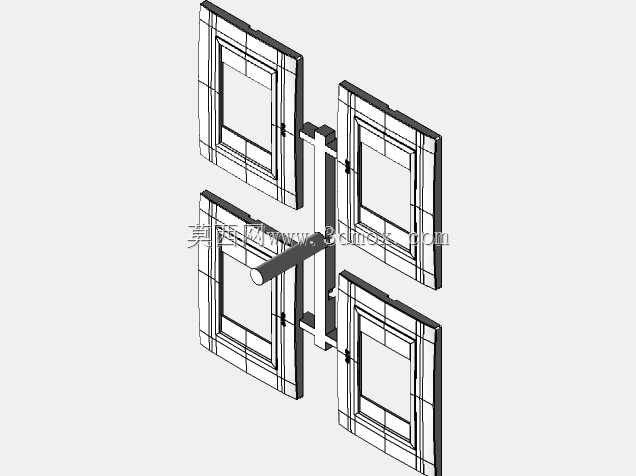

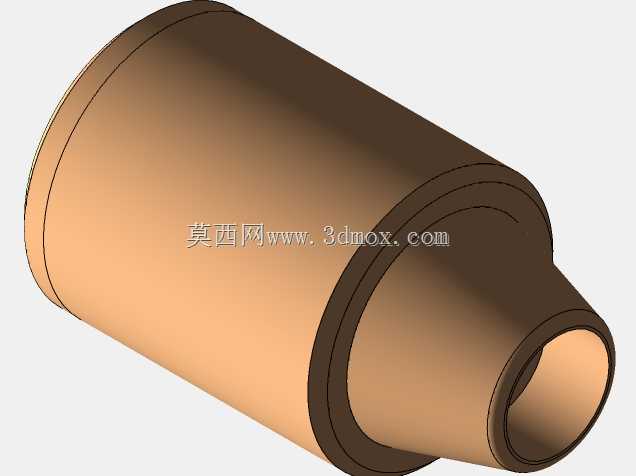

　　浇注系统设计需要在填充平衡和后续加工之间取舍。外壳类塑件投影面积较大，若进胶位置偏在一侧，容易造成熔体流动长度不一致，带来充填压力差异和内应力。主流道居中有利于缩短输送距离，分流道则根据型腔数量和塑件形状布置；进胶点应避开外观要求高的区域，同时考虑凝料去除方便。对于表面要求较高的电器盖板，侧浇口、潜伏浇口或点浇口都可能成为方案，具体取决于产量、材料和允许的浇口痕迹。

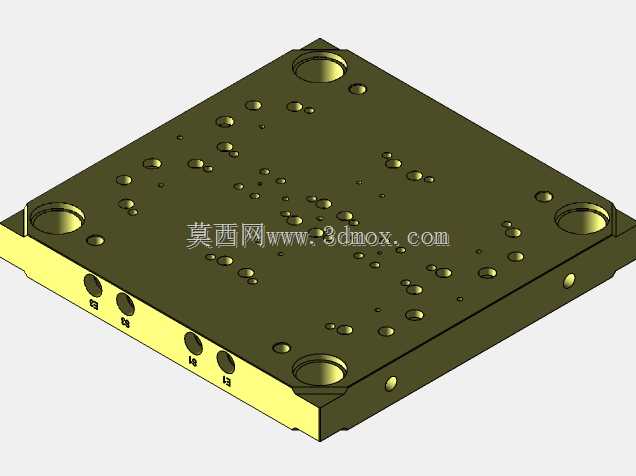

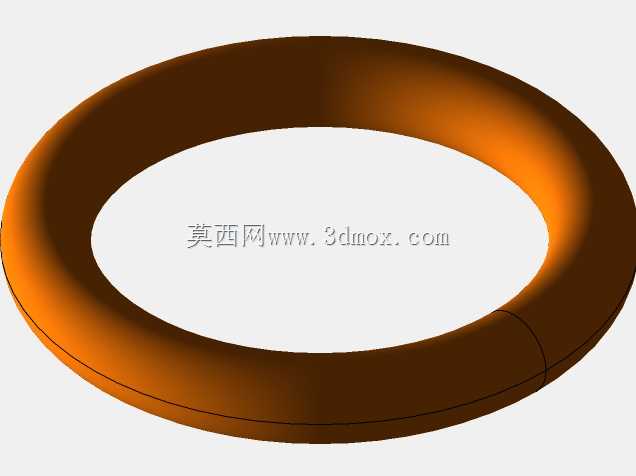

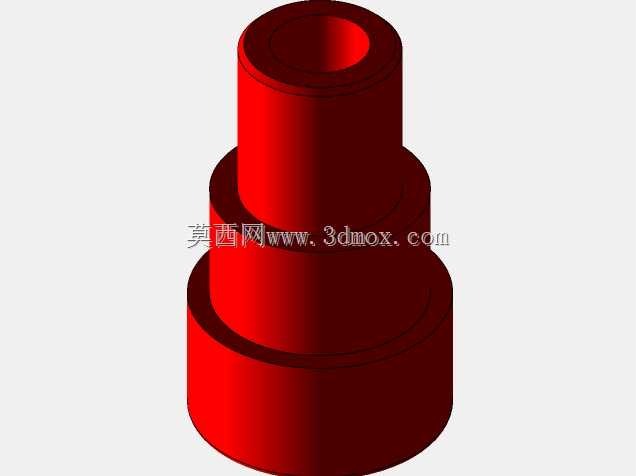

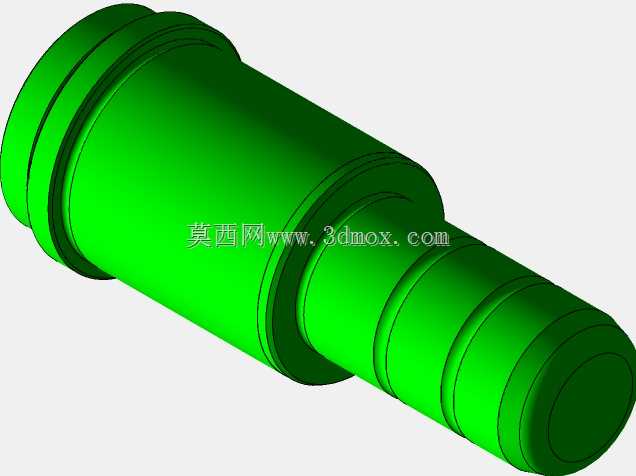

　　冷却系统在这类模具中直接影响周期和变形。模板外侧露出的水嘴表示冷却回路接入位置，水路应尽量沿型腔轮廓均匀分布，距型面保持合理间距，避免局部过热。厚壁柱位和筋位根部散热慢，容易产生缩痕，需要在冷却通道、螺钉避空和顶针布置之间反复协调。三维建模时不能只画通水孔，还要核对堵头、密封圈、水嘴螺纹以及与顶针、螺钉、斜顶之间的干涉关系。

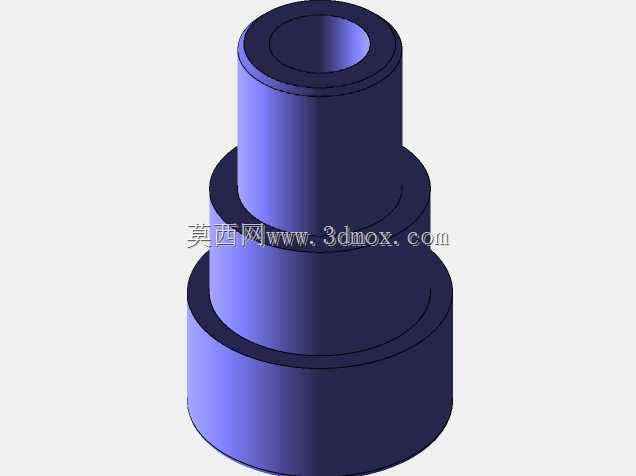

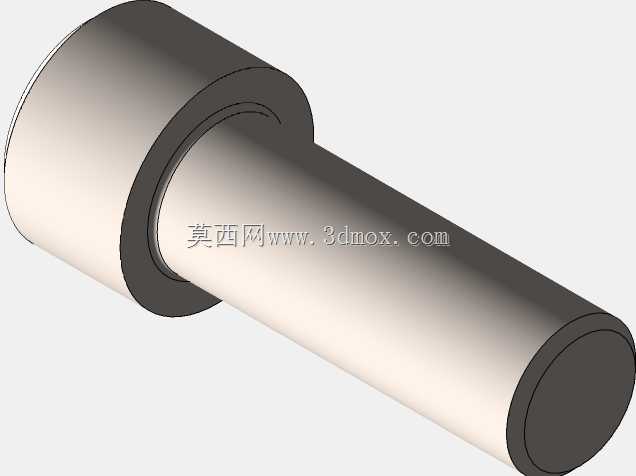

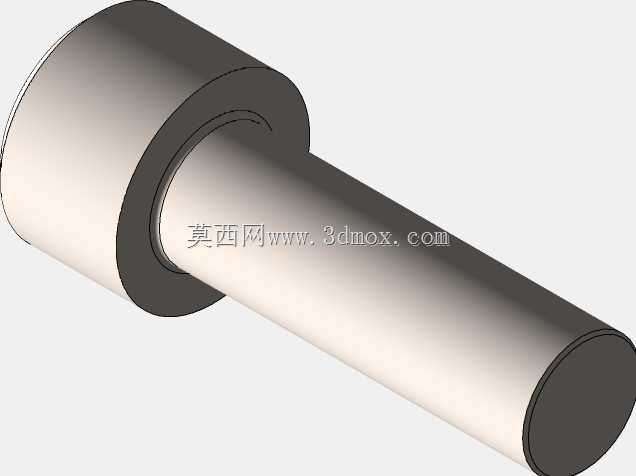

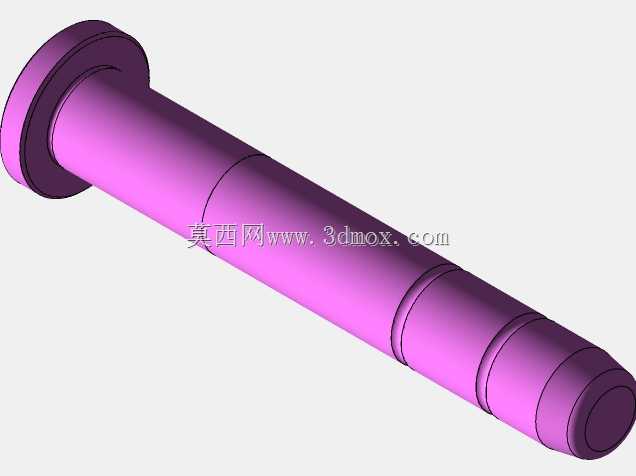

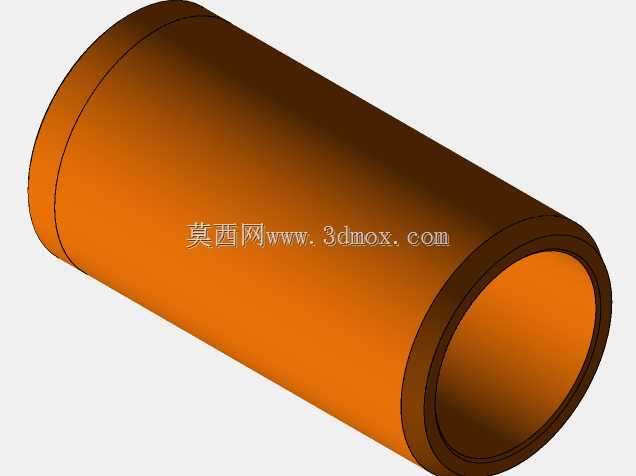

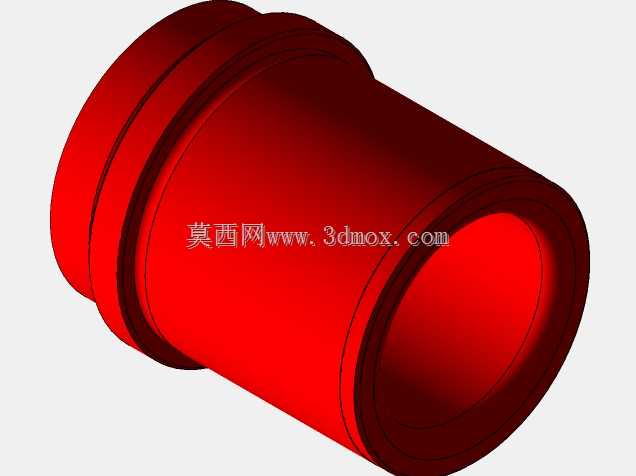

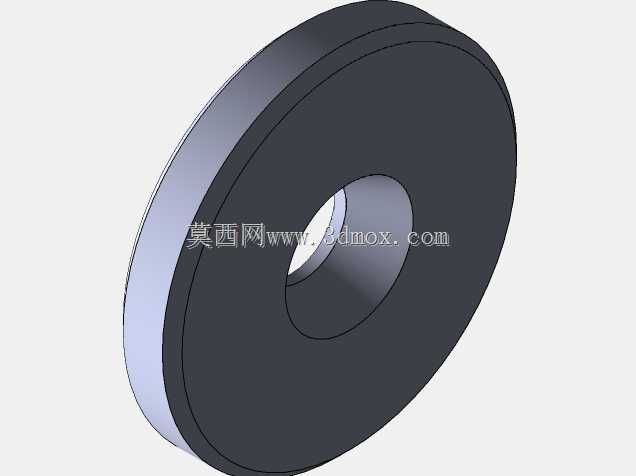

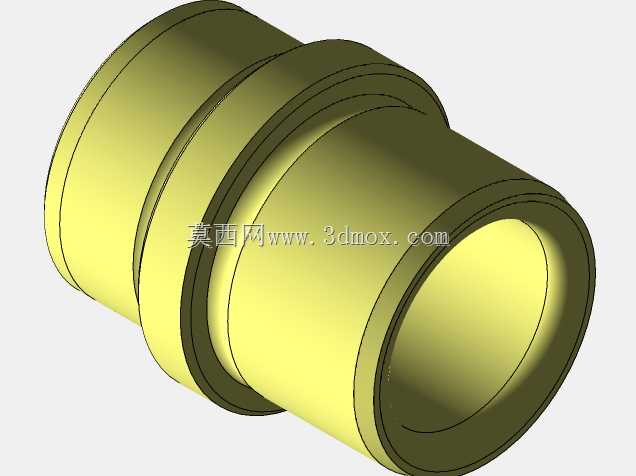

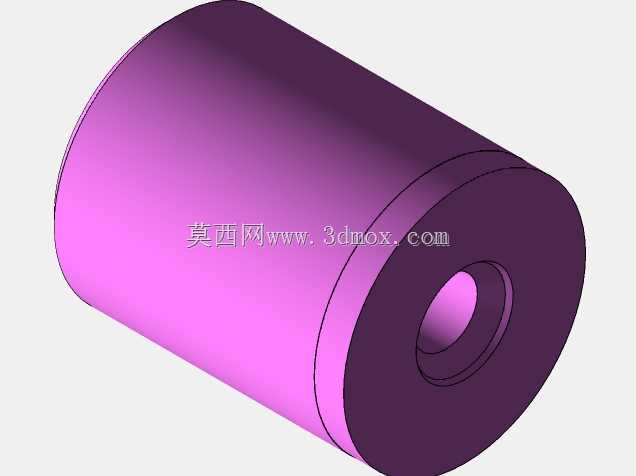

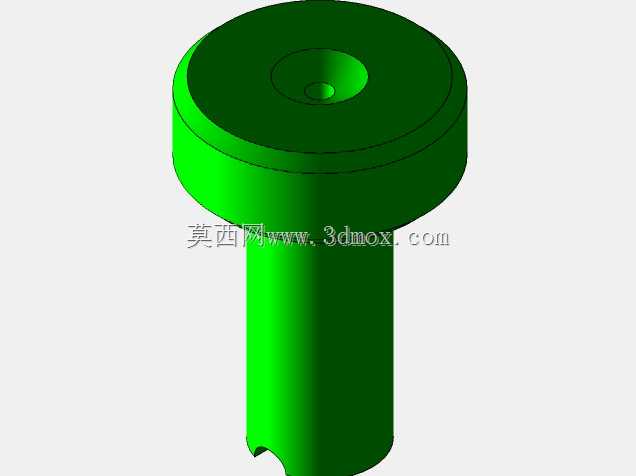

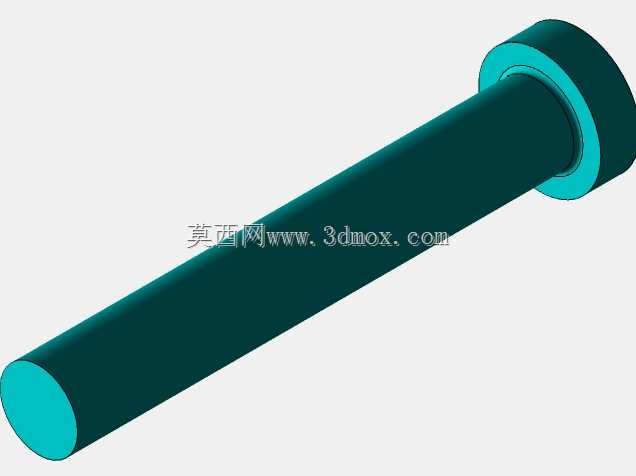

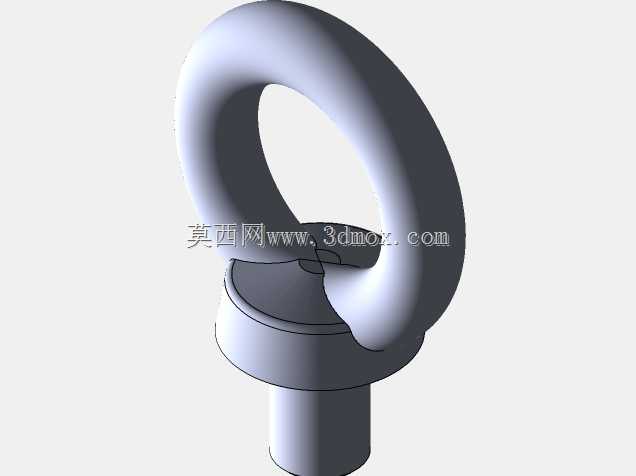

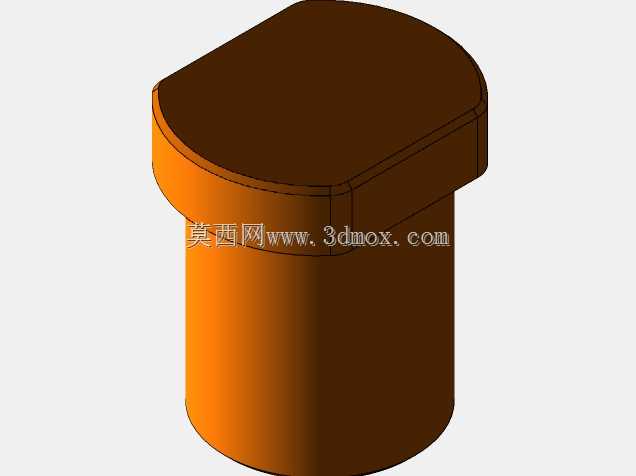

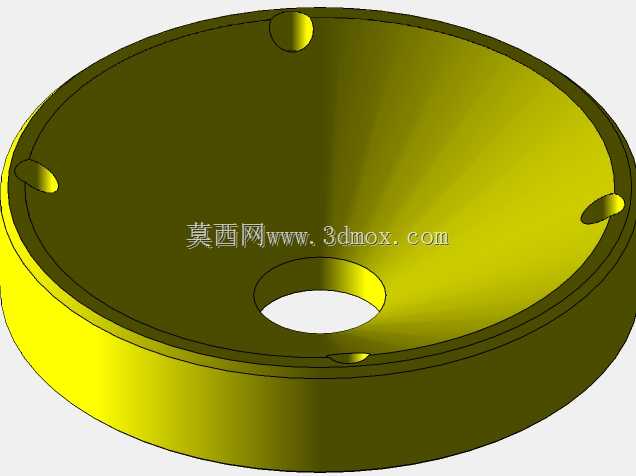

　　外形尺寸与安装边界方面，模架长宽必须满足注塑机拉杆间距，模具总厚度要落在设备容模厚度范围内，顶部定位环需与注塑机定模板中心孔匹配，主流道尺寸要和喷嘴球径、射嘴孔径相适应。吊装方向上，侧面吊环用于模板搬运和上机翻转，设计时应保证起吊重心稳定，避免薄板单侧受力。动定模两侧需要设置可靠的锁模、定位和导向结构，导柱导套承担合模对位作用，分型面四周则要兼顾封胶和排气。

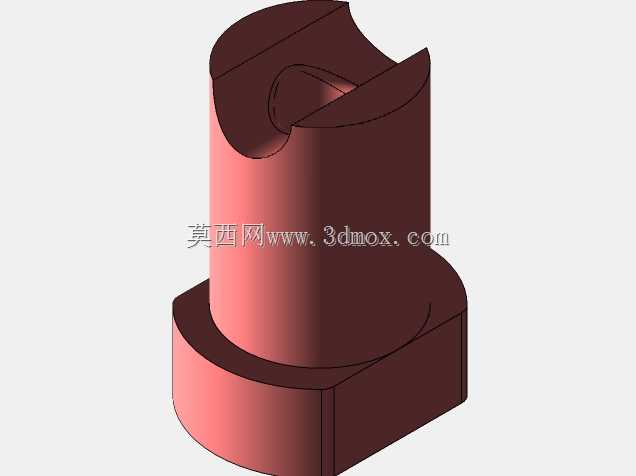

　　侧向结构若涉及外壳侧边孔或卡扣，需要采用滑块或斜顶完成侧向抽芯。模型侧面可见的连接与活动区域提示，开合模过程中不仅有直线运动，还可能包含侧抽动作。滑块必须配置锁紧、导向和限位，注射时承受熔融塑料压力不能后退；斜顶则要关注顶出角度、行程以及与塑件内部筋位的干涉。对于电器外壳常见的弹性扣位，斜顶顶出时还要防止扣位被强行拉变形。

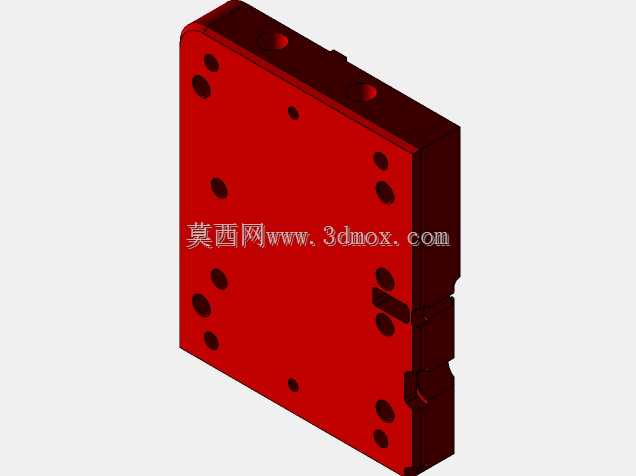

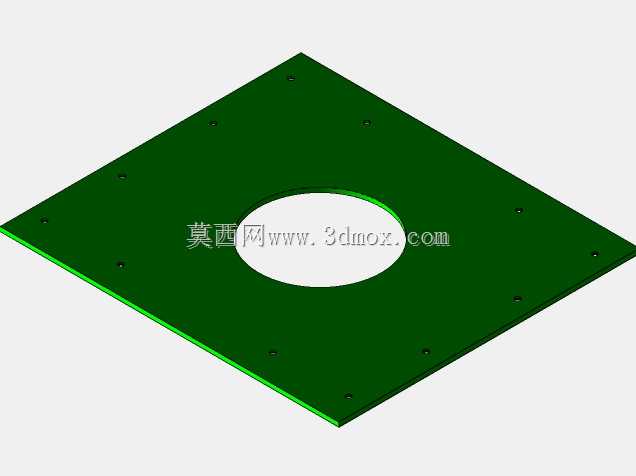

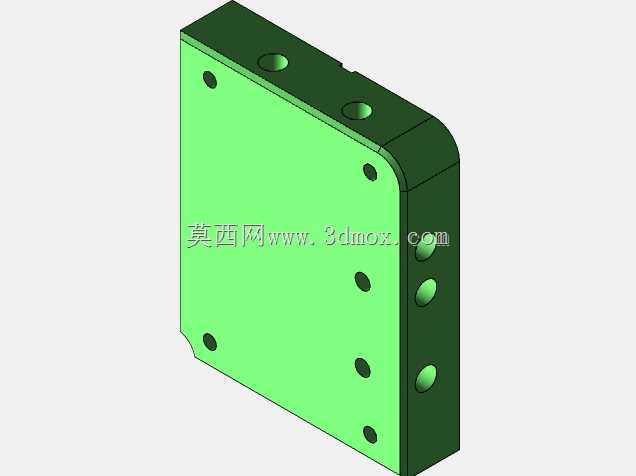

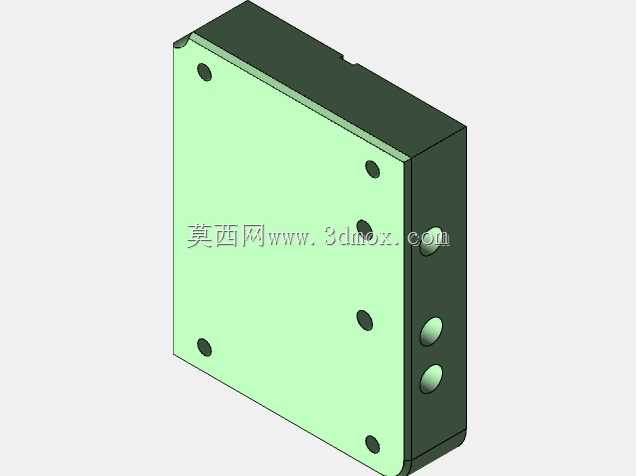

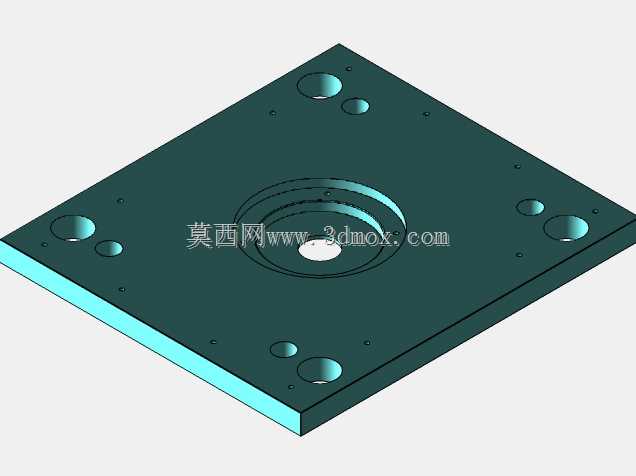

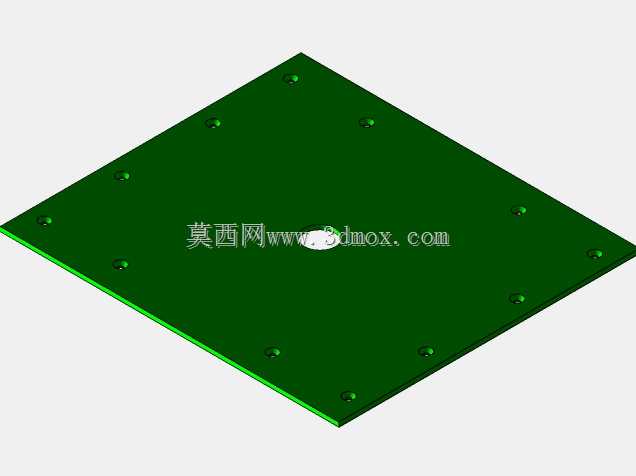

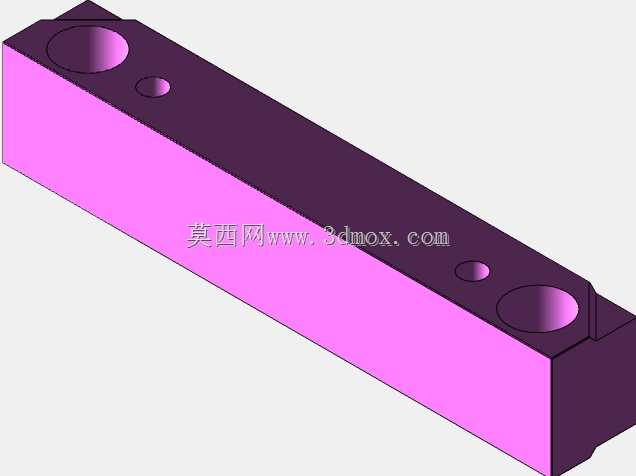

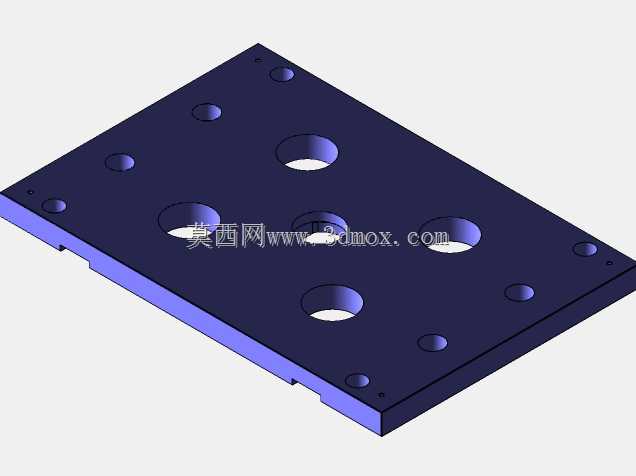

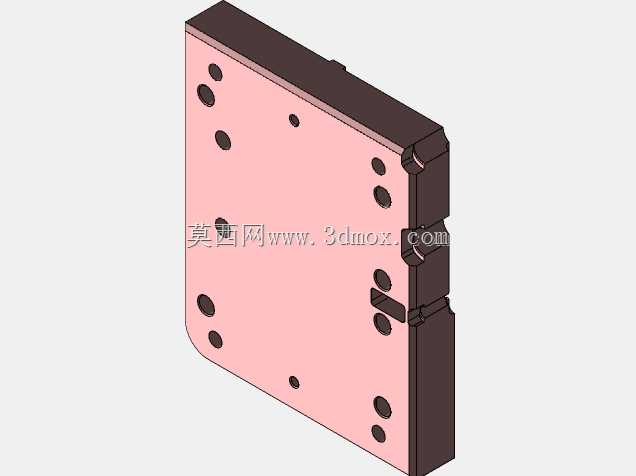

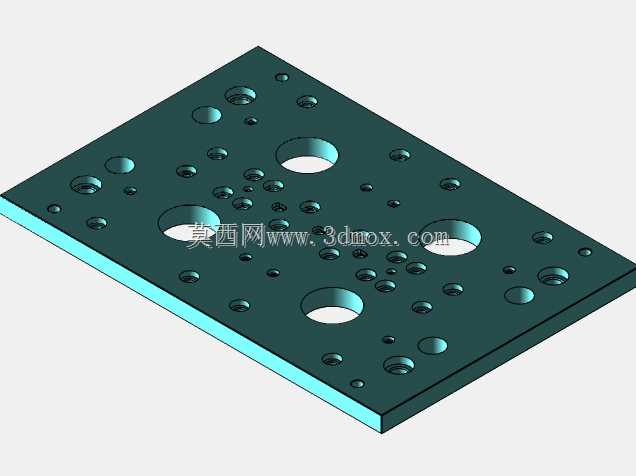

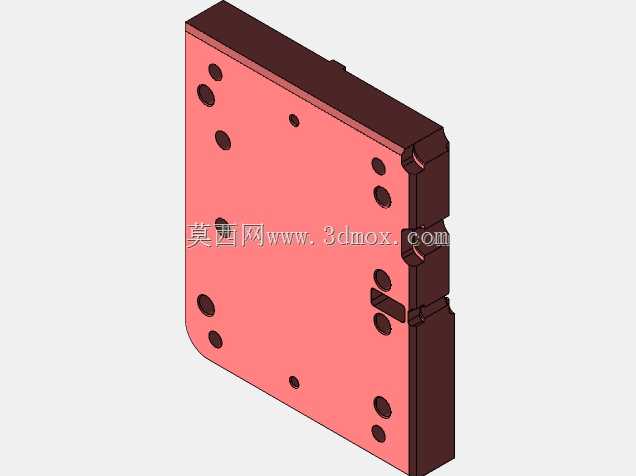

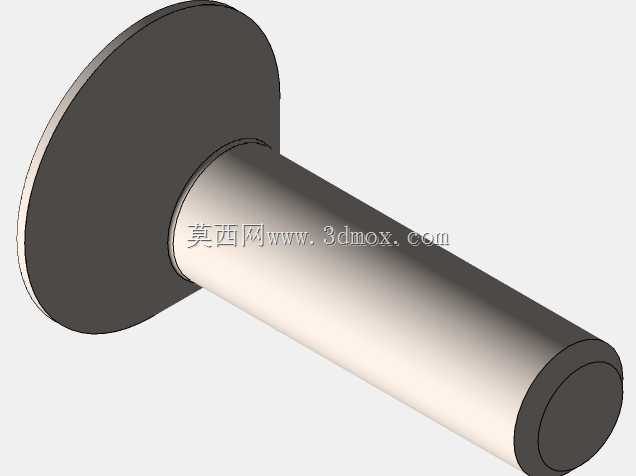

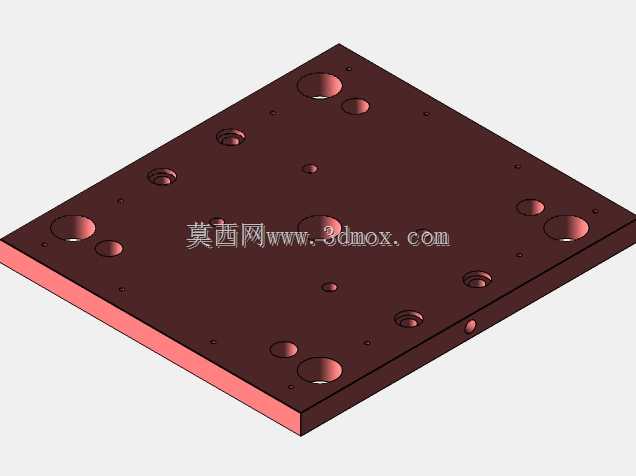

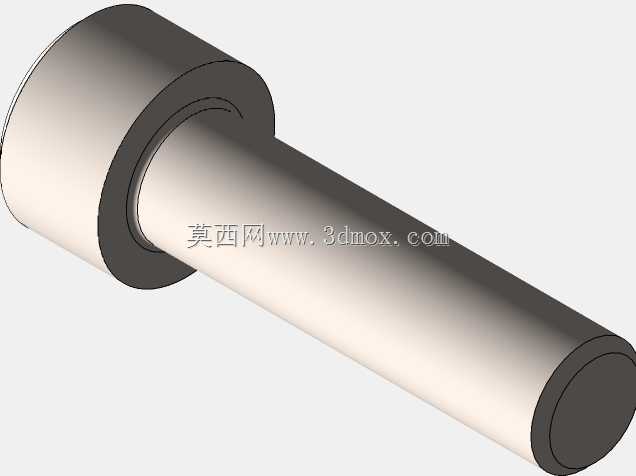

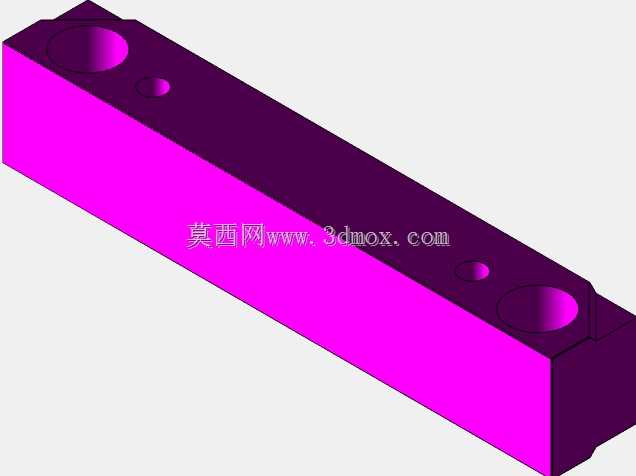

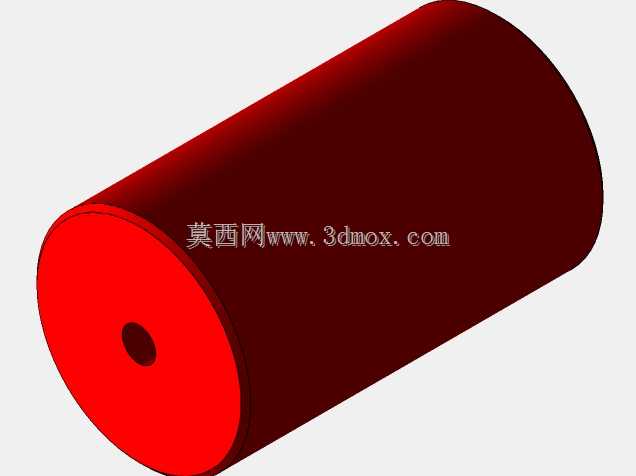

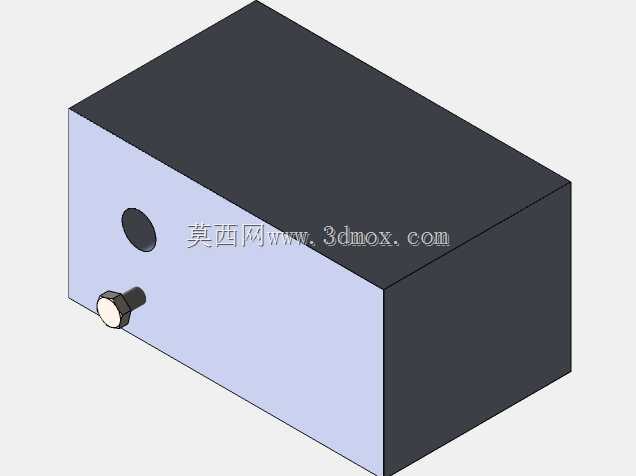

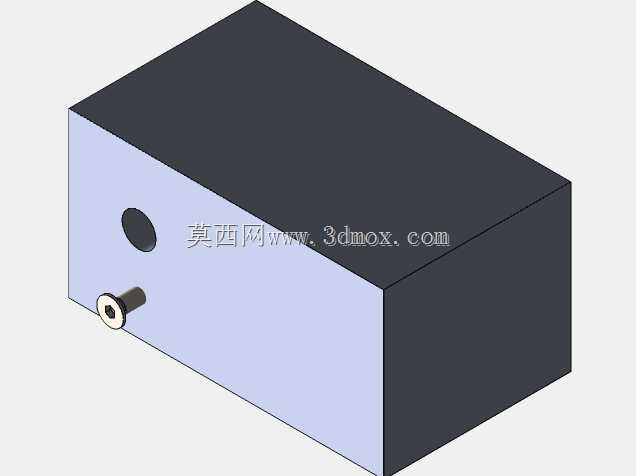

　　结构校核阶段，应先完成分模面检查，确认无倒扣、薄钢和尖角；再检查模板堆叠顺序，包括定模板、动模板、垫板、顶针板和底板的连接关系；随后逐项核对螺钉、销钉、顶针、弹簧、撑头和限位柱的位置。撑头用于承受注射时型腔底部的胀模力，布置时要避开顶出机构，并尽量靠近投影面积中心。回针与弹簧保证顶出系统复位，顶板行程需满足塑件脱离型芯的最小距离。

　　材料与加工角度，模架可采用标准件缩短制造周期，型腔型芯则根据塑件批量和塑料类型选择合适钢材。外观面要求高时，成型零件需要重视抛光、硬度和耐磨损性；含有玻纤填充的材料会加剧磨损，流道和浇口附近也应考虑加工便利性。三维模型把这些机构集中表达出来，能够帮助结构工程师在加工前发现运动干涉、装配冲突和维护空间不足的问题，也便于钳工按分层关系完成装配调试。
