四缸发动机排气歧管总成结构设计

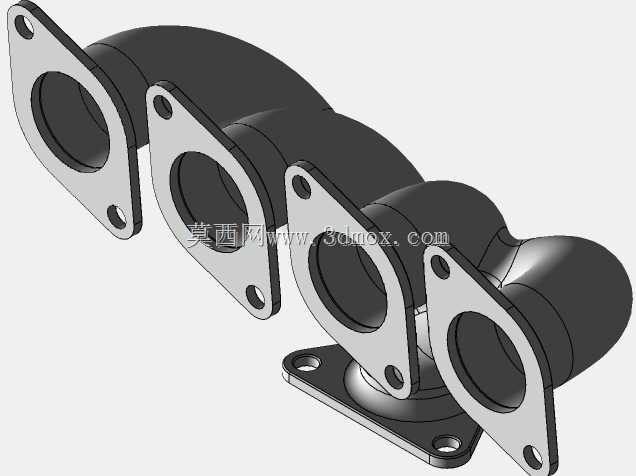

　　排气歧管是内燃机排气系统中紧邻气缸盖的第一段管路，承担着将各气缸燃烧后的高温废气有序汇集并输送至下游催化器、涡轮增压器或消声总成的核心任务。本模型呈现的是一款直列四缸发动机用排气歧管，四个进气法兰沿缸体长度方向依次排布，分别与气缸盖排气道出口对接，各支管经弯曲过渡后汇入底部的公共出气法兰，形成典型的四合一汇集结构。

　　从实际装车场景看，这类歧管广泛应用于乘用车、轻型商用车以及小型工程机械的自然吸气或涡轮增压汽油机、柴油机上。它的工作环境极为苛刻：内壁直接接触数百摄氏度的高速脉动废气，外壁承受机舱内的热辐射与振动，法兰结合面还要在长期热循环中保持密封，因此结构设计必须同时兼顾气流组织、热变形补偿、安装空间与制造工艺。

　　建模时首先要锁定的是安装边界。四个进气法兰的孔位间距、螺栓孔直径与密封面轮廓必须与缸盖排气侧严格对应，任何错位都会导致装配干涉或密封失效。法兰面上的通孔用于穿装双头螺柱或螺栓，密封面之间通常加装金属多层垫片或石墨复合垫片，以吸收微观不平度并抵抗高温蠕变。底部出气法兰则负责与涡轮壳入口或前排气管连接，其法兰轮廓、孔径与螺栓分布同样需要与下游件匹配，模型中该法兰呈带安装孔的平板结构，便于在总布置阶段校核对接关系。

　　支管走向是整个歧管设计的重点。为避免各缸排气相互干扰、降低泵气损失，四根支管在长度、曲率与汇入角度上需要尽量均衡，使排气脉冲在总管内有序叠加。模型中各支管采用大半径平滑弯管过渡，减少急弯造成的局部阻力与涡流；管壁厚度在满足耐热与强度的前提下取均匀值，既符合砂型铸造或熔模铸造的工艺要求，也便于后续做壁厚分析。多支管交汇处形成的集合腔容积经过权衡——容积过小会加剧缸间窜气，过大则拉长暖机时间、影响催化器起燃，三维建模阶段通过曲面缝合与实体填充可快速调整集合腔形状，为 CFD 流场分析提供不同方案。

　　热负荷决定了材料与结构细节。铸铁歧管依靠自身壁厚承受高温，薄壁不锈钢焊接歧管则强调轻量化与快速响应，无论哪种路线，法兰与支管交接处都设置了圆角过渡，以降低热应力集中。模型在法兰根部、弯管起弧点等位置保留了铸造圆角，避免直角截面在反复加热冷却中产生裂纹。安装耳片与法兰一体成型，螺栓孔周边的凸台加厚区域用于分散压紧力，防止法兰在拧紧后翘曲变形。

　　在整车机舱布置中，歧管的外轮廓直接影响隔热罩、转向管路、线束与油轨的走向。通过三维模型可以旋转检查各支管与缸体、防火墙、悬架塔座之间的最小间隙，确认在发动机悬置产生位移时仍留有热膨胀余量。出气法兰的朝向决定了增压器或氧传感器的安装位置，模型中公共出口朝下的布局有利于缩短排气管路、利用重力排出冷凝物。

　　对于结构工程师而言，该模型的价值在于完整表达了从缸盖结合面到排气出口的全部几何关系：法兰密封面、螺栓孔阵列、支管中心线、弯管曲率、集合腔与出口法兰构成一套可直接用于干涉检查、模流分析与工装设计的数字样件。在此基础上叠加材料属性、温度场与螺栓预紧力，即可进一步开展热疲劳寿命评估与密封面压力校核，使歧管在满足排放与动力性要求的同时，具备可靠的耐久表现。
