三轴直线滑台移动工作台

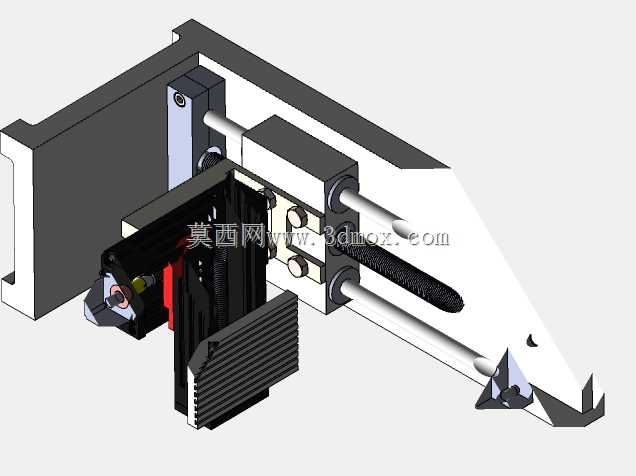

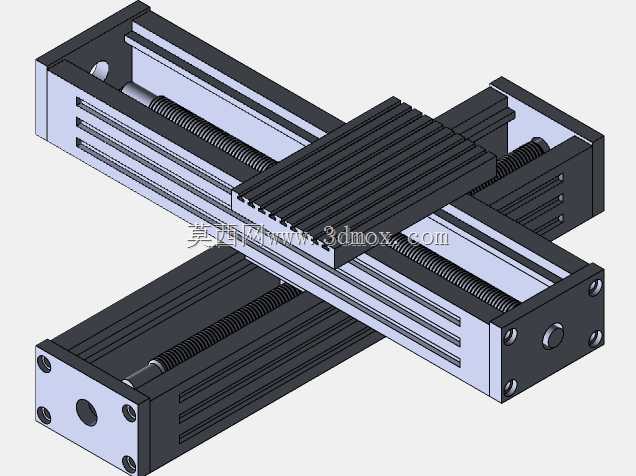

　　这套结构围绕小型工件在三个正交方向上的精确定位展开，主体由承载板、直线导向件、丝杠传动组件、驱动安装座和端部限位结构组成。实际布置时，X向承担水平长行程移动，Y向在横向完成位置补偿，Z向则用于高度方向的进给或避让，三个方向的运动相互独立又通过底座和滑座形成刚性闭环。

　　从使用场景看，这类三轴移动工作台常见于检测工位、点胶工位、小件装配、实验平台以及轻型自动化设备中。被加工或被检测对象通常固定在工作台上，执行端可以布置在机架侧方或上方；当工件需要沿空间轨迹移动时，三轴联动能够完成平面扫描、阶梯定位、多点取放和重复对位。相比单轴或两轴机构，三坐标布置减少了人工反复装夹，也便于在有限空间内把执行机构保持静止，从而降低末端管线随动带来的干扰。

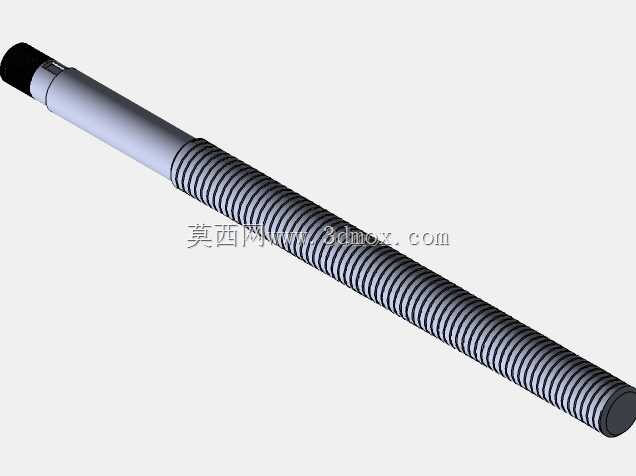

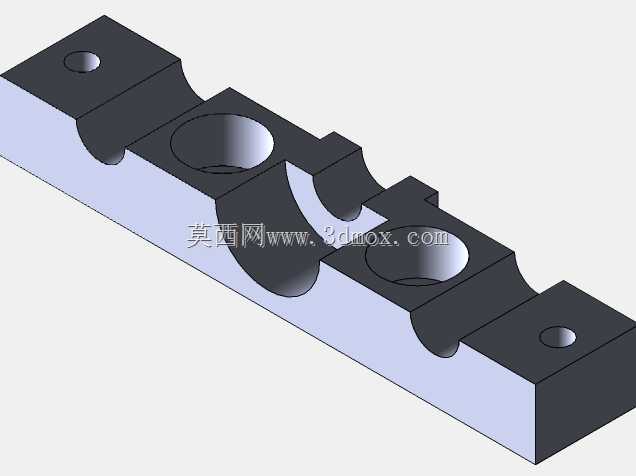

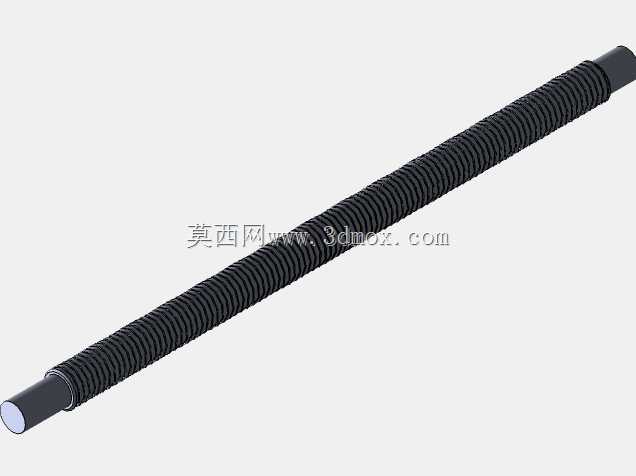

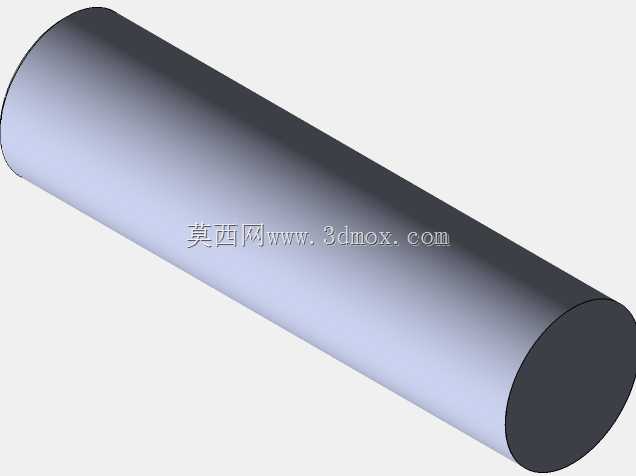

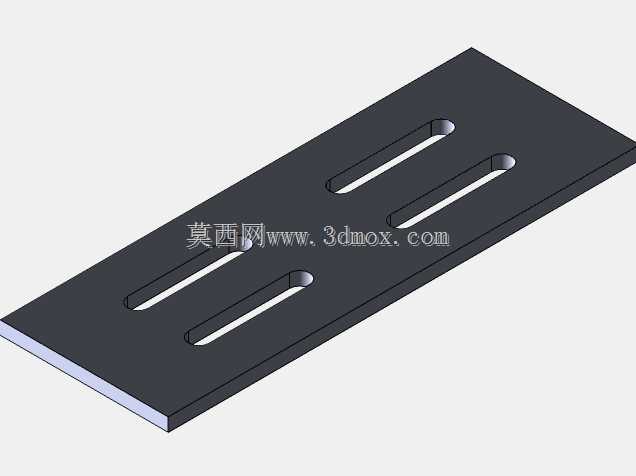

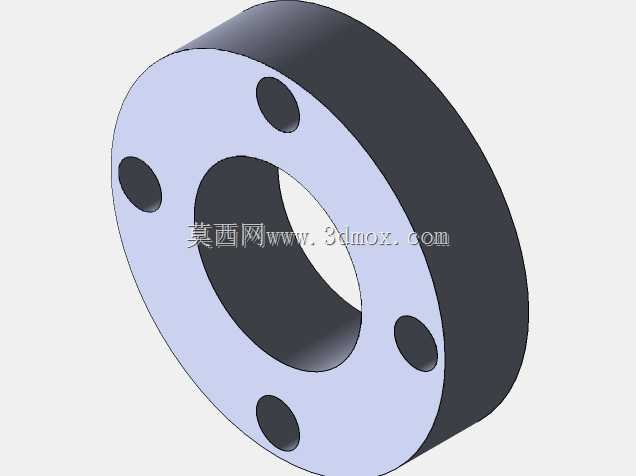

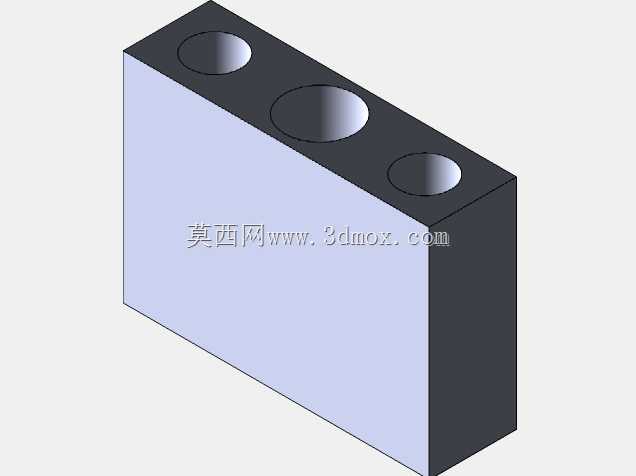

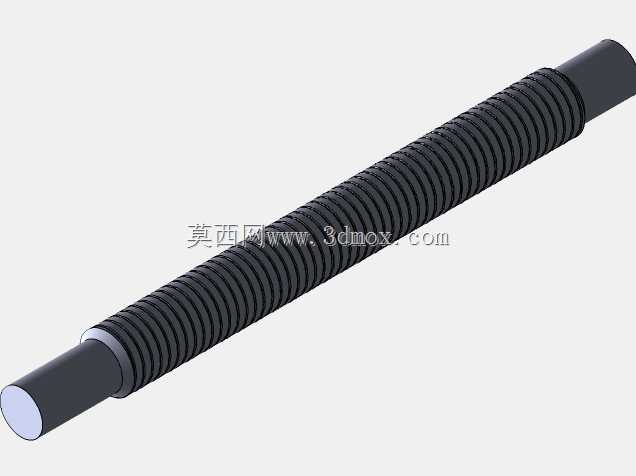

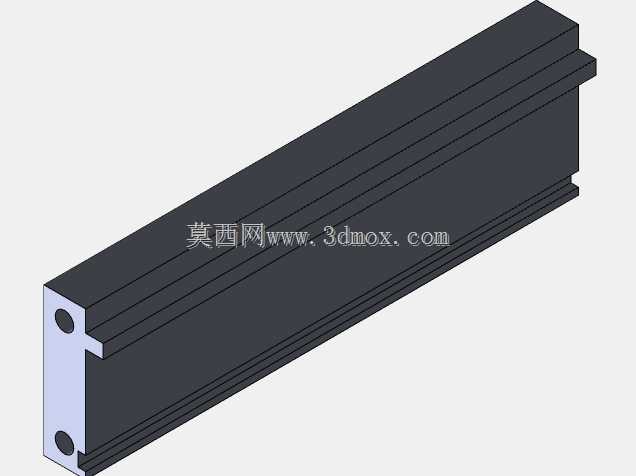

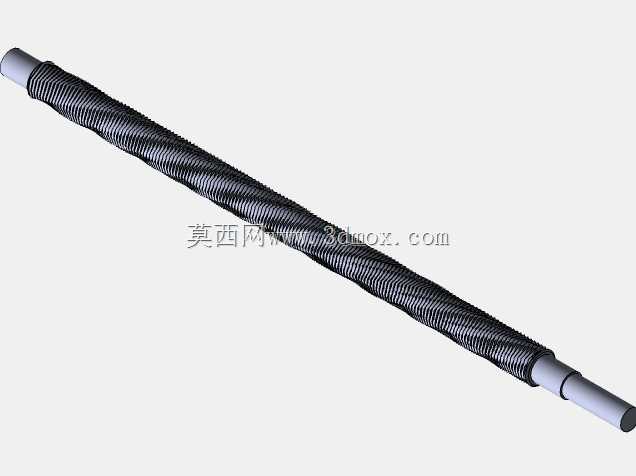

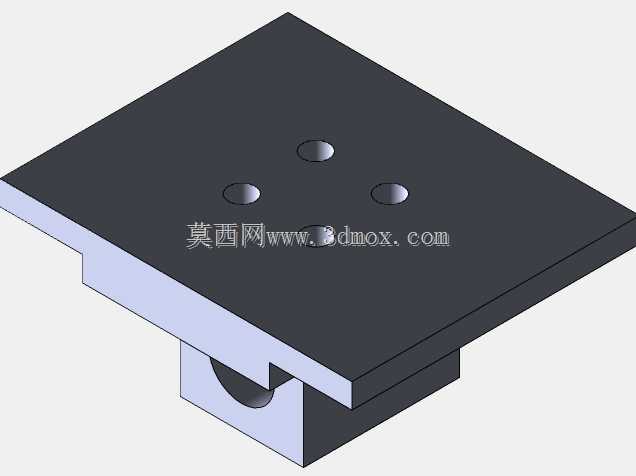

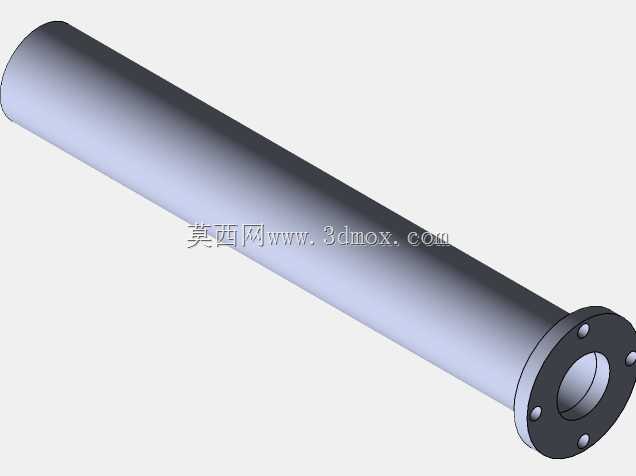

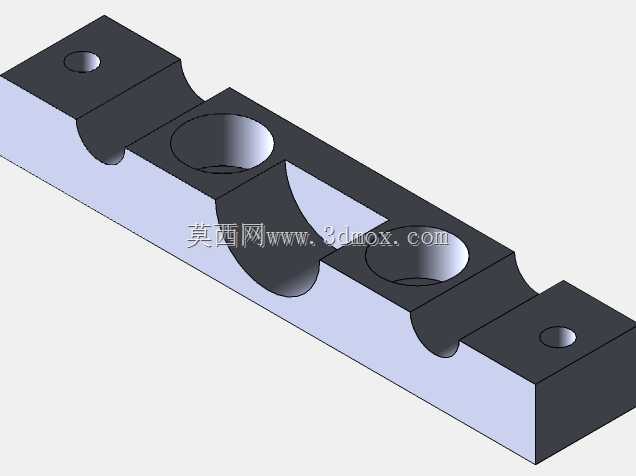

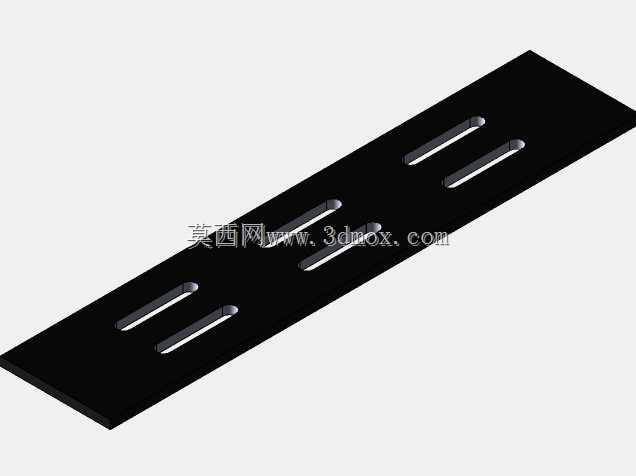

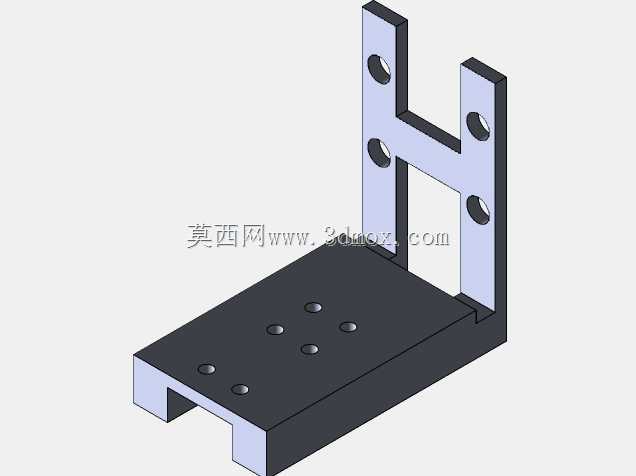

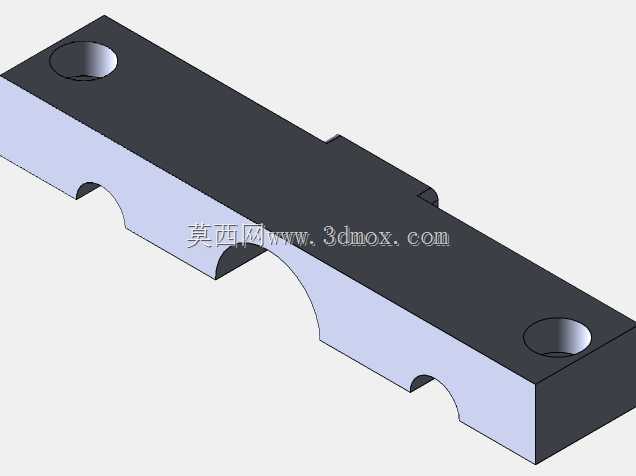

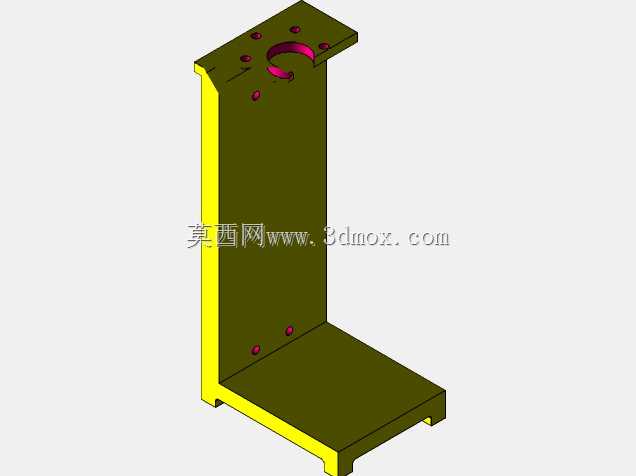

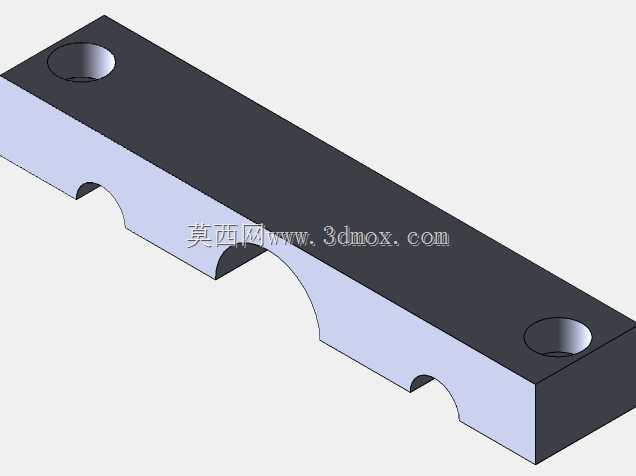

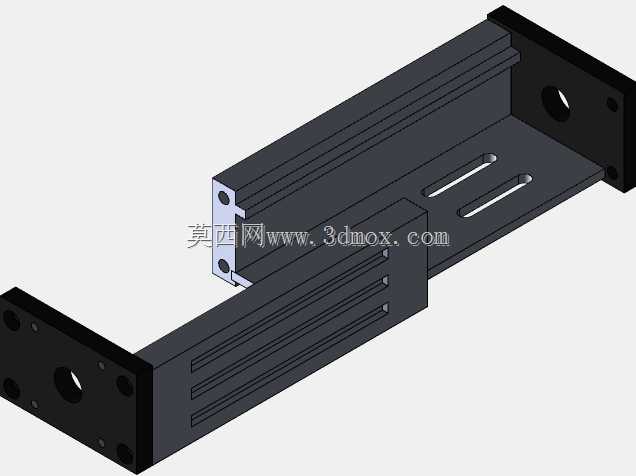

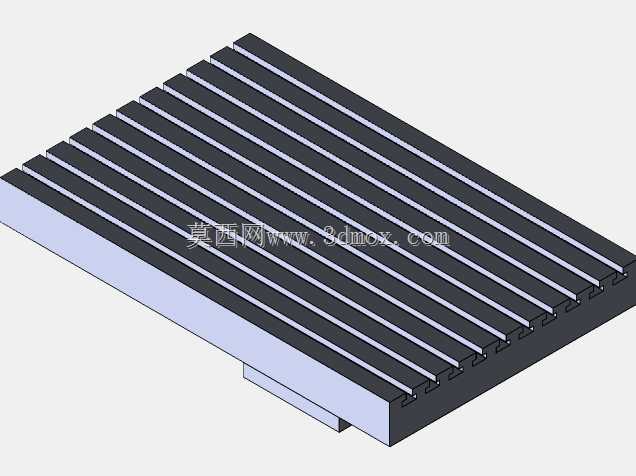

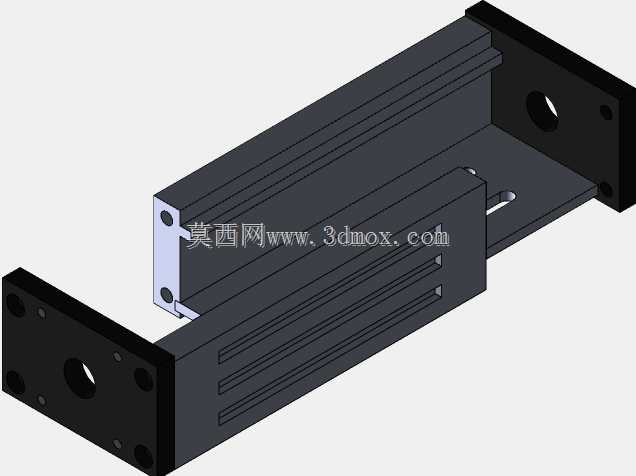

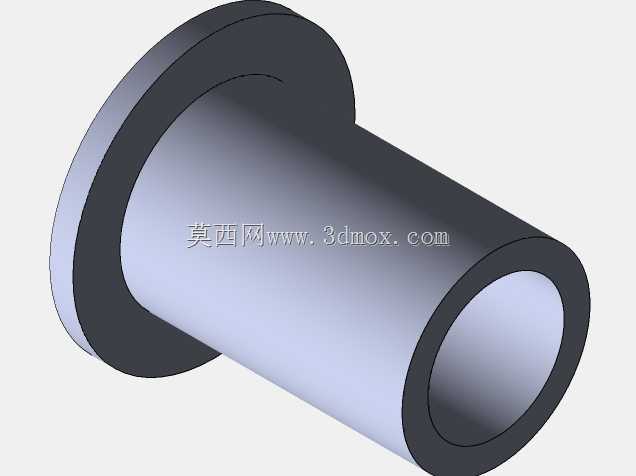

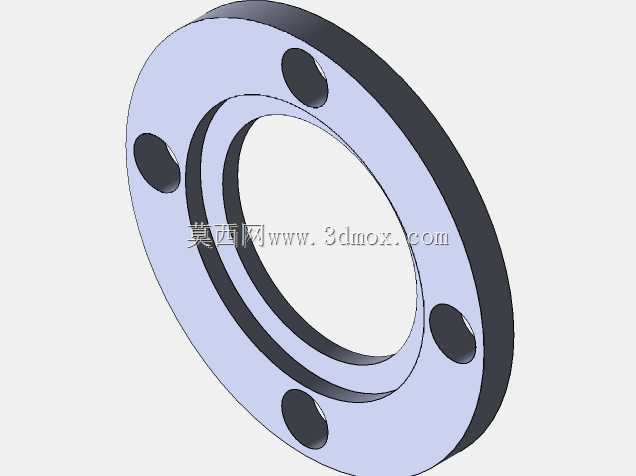

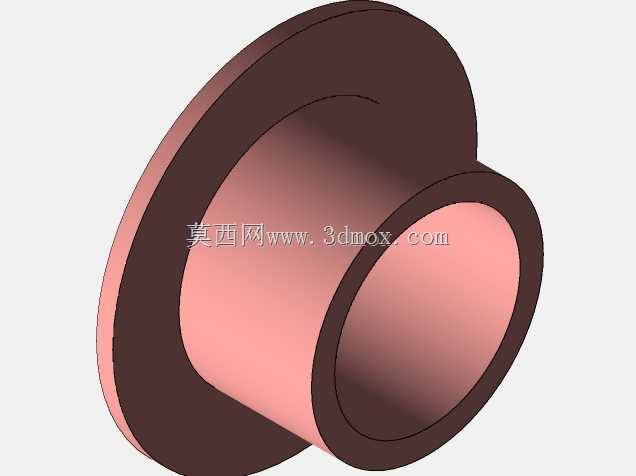

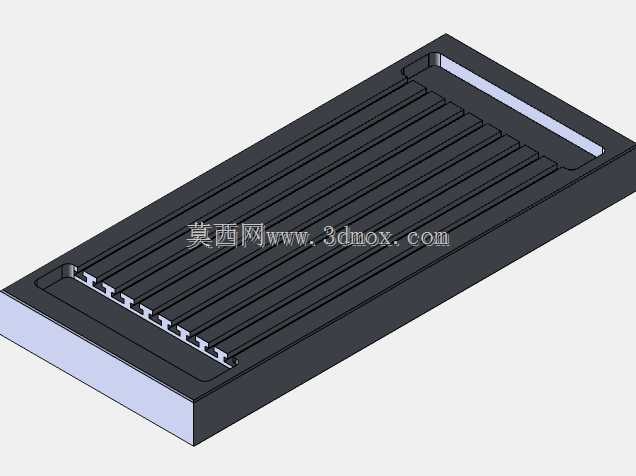

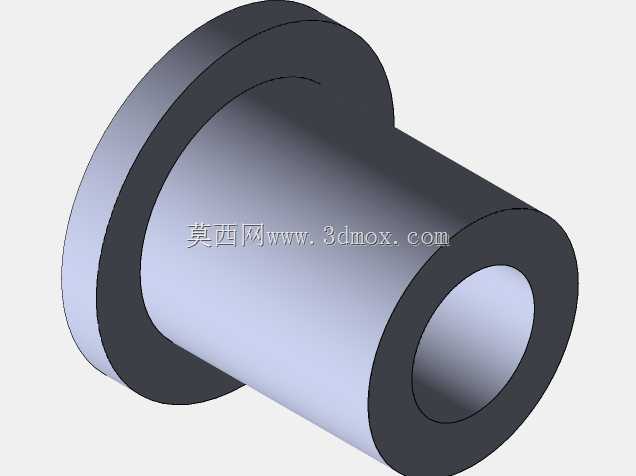

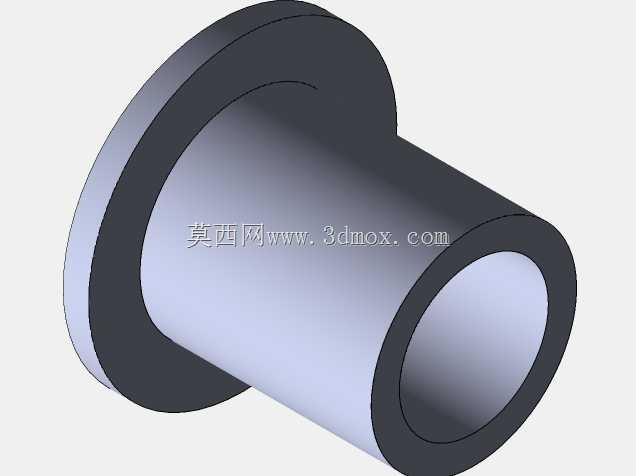

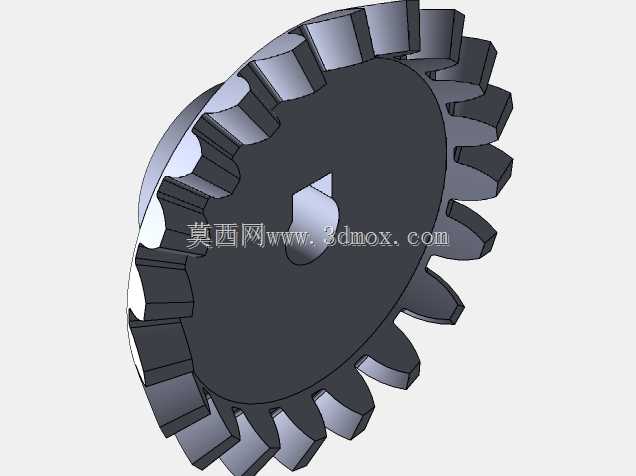

　　结构设计上，导向部分采用平行导轨承受侧向弯矩，传动部分通过丝杠把旋转运动转换为直线位移。丝杠与导轨平行布置，可使驱动力尽量接近负载中心，降低偏载引起的爬行和卡滞。滑座与承载板之间设置了足够的连接面，螺栓孔位围绕受力区域分布，既方便装配时调整平行度，也能在往复运动中保持连接刚度。端部支座承担丝杠支撑和轴承定位，侧面的立板则为导轨提供安装基准，安装面需要在加工时保证平面度和垂直度，否则多轴叠装后误差会被逐级放大。

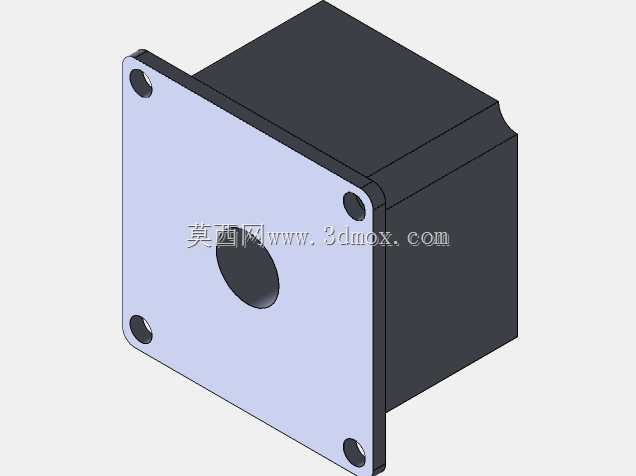

　　外形边界方面，模型呈现的是紧凑型开放式滑台，长度方向由导轨和丝杠决定有效行程，宽度方向受滑座、驱动座和侧边立板限制，高度方向则叠加了底层平台、横向模组和竖向执行件。设备选型时不能只看行程，还要核对工作台面到安装基准面的高度、驱动电机外伸尺寸、滑座最高位置与上方执行器的安全间隙，以及原点和限位开关的布置空间。若用于多工位连线，侧边还应预留拖链、传感器线缆和润滑维护通道。

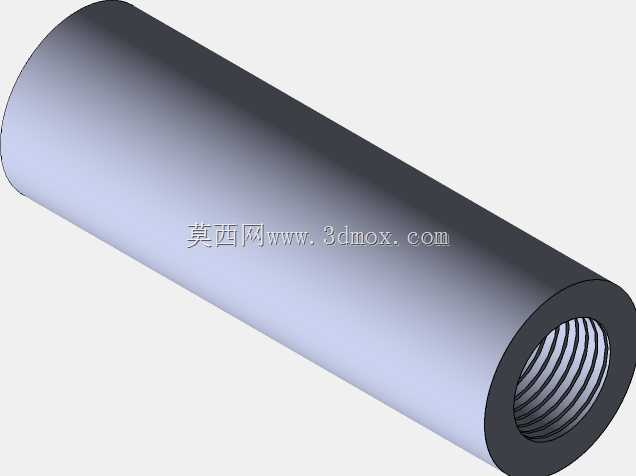

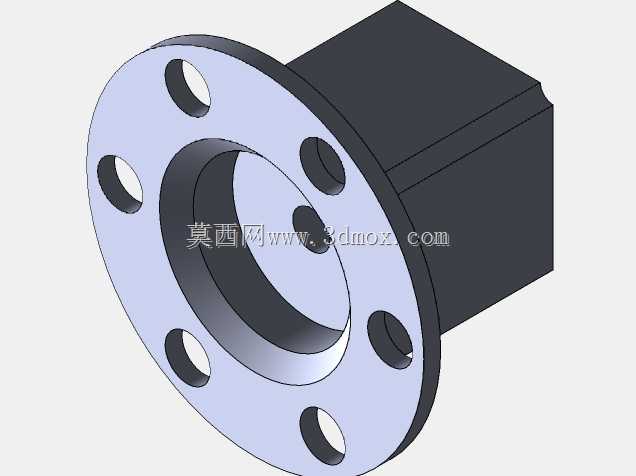

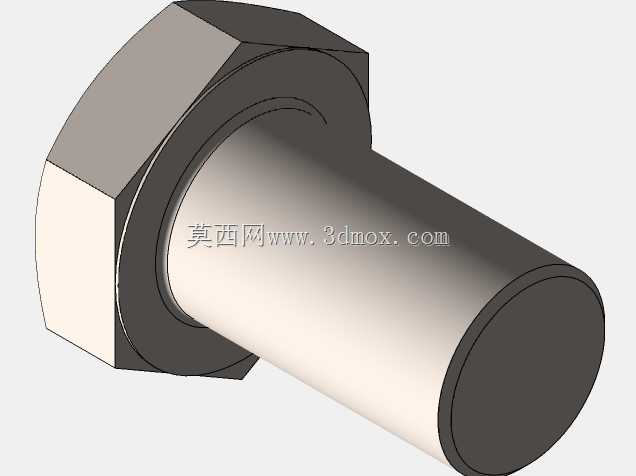

　　建模时需要重点表达导轨副、丝杠螺母、轴承座、连接板和紧固件之间的装配关系。导轨安装面应体现定位台阶或基准面，丝杠两端要区分固定侧和支撑侧，滑座上的沉孔、螺纹孔和避让槽需与实际装配顺序一致。对于工程人员而言，这类模型不仅用于外观展示，更可直接检查运动干涉：当工作台沿三个轴移动到极限位置时，板件、电机、线缆架和工件之间不能发生碰撞，螺母座与端盖之间也要保留缓冲和限位空间。

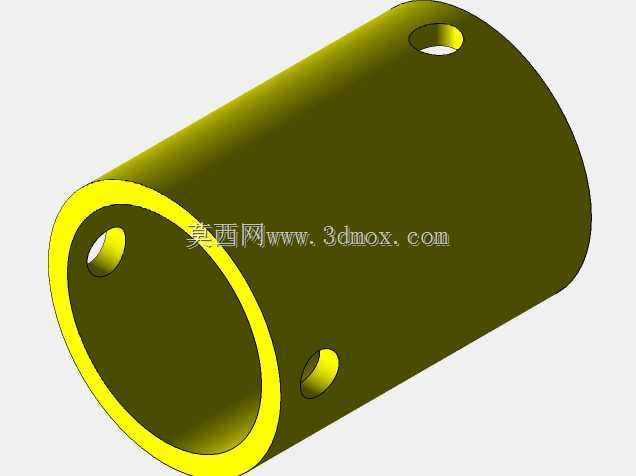

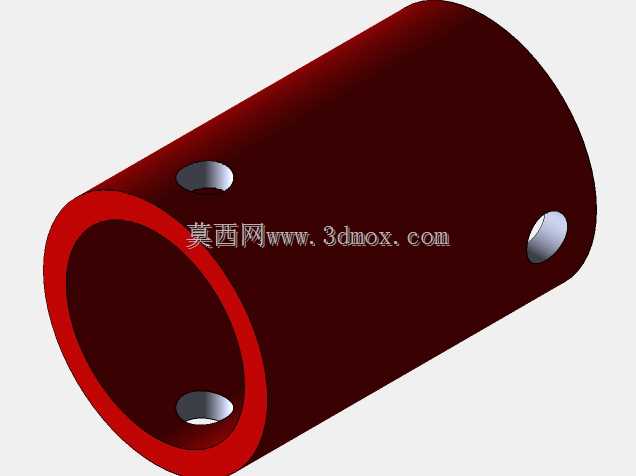

　　整体思路是在保证刚性的前提下压缩体积，用成熟的直线传动元件实现稳定位移。结构没有复杂壳体，更多依靠板件加工精度和装配调整来保证运行质量，因此在图纸深化阶段应补充导轨预压、丝杠支撑方式、联轴器选型、限位触发位置和台面负载分布等工程信息，使三维结构能够顺利转化为可加工、可装配、可调试的实际装置。
