双轴交错螺旋输送推送叶轮结构

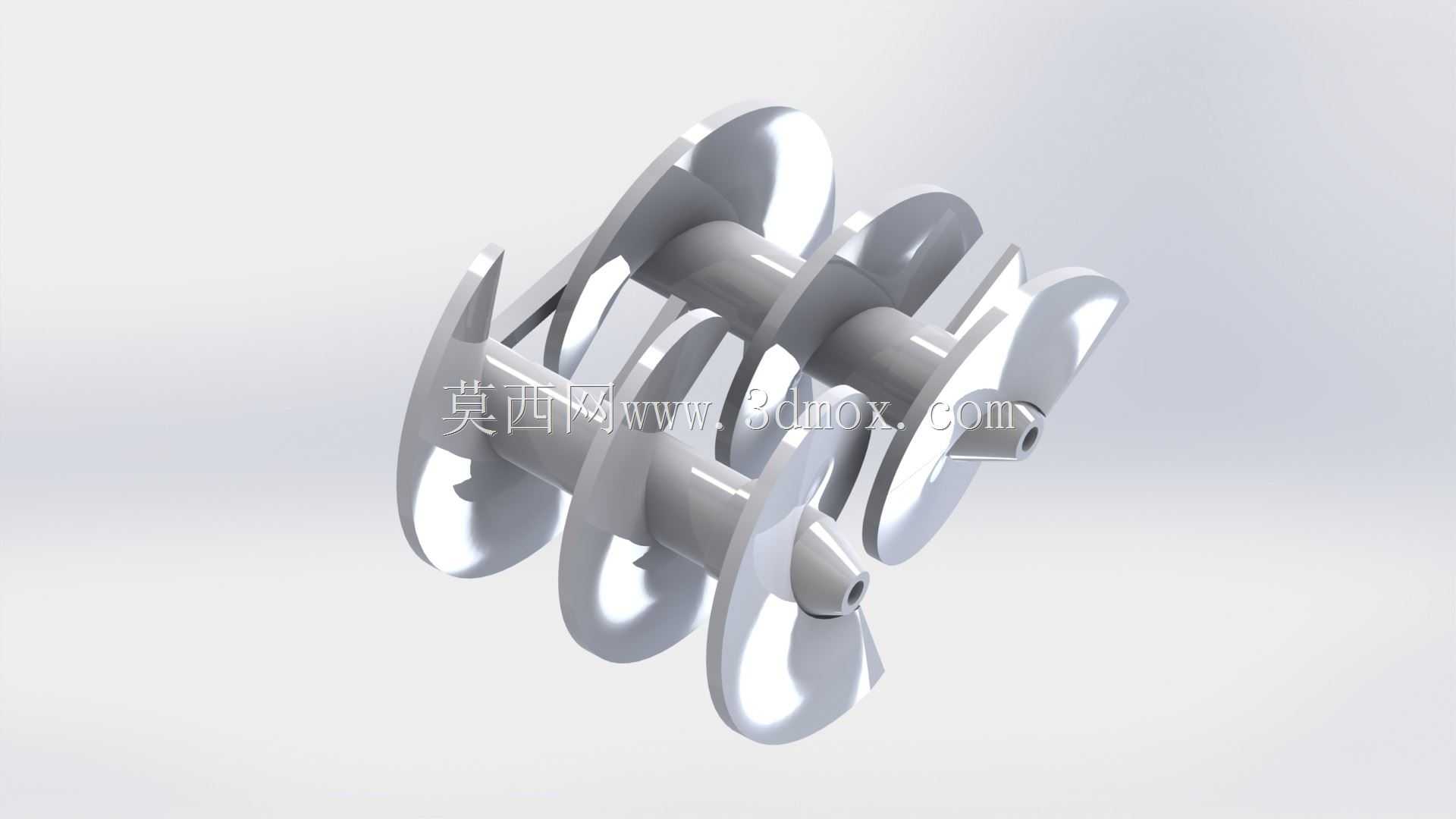

　　这套结构采用两根平行布置的中心轴，轴体上交错安装多组螺旋曲面叶片，叶片沿轴向按固定螺距连续延展，相邻轴上的叶片在径向投影区域相互嵌入对方叶片留出的空隙中，形成互相啮合的工作腔。整体没有额外的壳体、驱动端和密封部件，仅保留核心的转子推送部分，适合在方案设计阶段用来验证双轴螺旋输送的运动干涉、叶片包角和轴间距匹配关系。

　　从实际工况来看，这类双螺旋推送结构常见于粘性物料、半流体物料以及容易架桥结块的散料输送场景。单轴螺旋在输送高湿度泥状物料、餐厨残渣、粘稠膏体或者含纤维的碎料时，物料容易随叶片整体回转，无法沿轴向稳定前进，还会在料槽中部形成堆积堵转。双轴交错布置之后，两根轴反向旋转，一侧叶片把物料向前推送的同时，另一侧叶片会对卡在叶片间隙里的物料产生剪切、翻动和强制拨送作用，物料无法在两轴之间形成随轴转动的料柱，只能沿着螺旋导程持续向出料端移动。在污泥输送、餐厨垃圾处理、化工膏体加料、秸秆碎料推送以及部分粉体混合设备里，这种转子结构都有成熟应用。

　　叶片的曲面设计是整个结构的核心。每片叶片从中心轮毂外圆向外延伸至外缘，型面按照等螺距螺旋面展开，叶片前缘和后缘保留圆滑过渡，避免尖角处出现应力集中。相邻叶片之间在轴向上留出均匀间隙，既给物料通过保留空间，也防止两根轴转动时叶片发生刚性碰撞。建模时需要重点控制螺旋线的起始角和终止角，两根轴上的叶片相位要错开半个导程左右，保证一侧叶片的凸起部分正好转入另一侧叶片的凹槽区域。如果相位偏差过大，运转时会出现叶片擦碰；如果轴间距设置过大，两轴之间会留下较大的物料滞留区，粘性物料容易在中间堆积，失去双轴自清理的作用。

　　中心轴采用等直径圆轴，轮毂与叶片根部做一体化过渡，载荷从叶片外缘传递到根部后直接扩散到轴体上，不需要额外焊接加强筋。轴端预留的中心孔和小直径轴头用于后续连接轴承座、联轴器和减速驱动单元，实际选型时可以根据输送长度和物料阻力在轴端增加阶梯轴段，安装密封件和止推轴承。螺旋推送部件工作时除了承受扭矩，还会受到物料轴向反推力，尤其是在出料端背压较高的情况下，止推轴承的承载能力要和叶片轴向投影面积匹配。

　　安装边界方面，转子总成装入U型或者槽型料槽后，叶片外缘与槽体内壁之间需要保留均匀的小间隙。间隙过小，制造和安装误差会导致叶片刮蹭槽壁，运行阻力急剧升高；间隙过大，物料会在叶片和壁面之间形成残留层，降低输送效率，对于易粘结物料还会逐步板结。两轴的中心距要结合叶片外径确定，既要保证交错叶片之间不干涉，又要让啮合区域尽可能覆盖料槽宽度，减少死区。槽体上方通常配置进料口，物料落入两轴之间的啮合区后立刻被旋转叶片抓取，不会在进料位置架桥。出料端一般布置在螺旋推进方向的末端，物料在叶片轴向分力作用下连续排出。

　　设计过程中还要结合物料特性调整参数。输送流动性较好的颗粒物料时，可以选用较大螺距，提升单位转数的输送量；输送粘稠、易缠绕的物料时，适当减小螺距、增加叶片厚度，同时把叶片表面的过渡圆角加大，降低物料挂附概率。叶片外缘线速度不宜过高，过快的转速会让物料受离心力作用贴向槽壁，反而削弱轴向推送效果，多数工业输送场景下转子转速维持在低转速大扭矩区间更为合理。该三维结构把复杂的双螺旋曲面、轴体和叶片装配关系完整呈现，可直接用于料槽配套设计、驱动功率校核以及干涉运动检查。
