金属薄板冲压成型工装模具结构

　　这套三维结构围绕薄板冲压成型工序展开，核心是把平板坯料在压力机一次行程内压出指定的回转体轮廓，常见于五金车间里罩壳、端盖、浅拉深件和局部压形件的批量生产。现场使用时，上下两块模板分别固定在压力机滑块和工作台上，依靠导柱、导套保证合模对中；坯料放在下模型面定位后，滑块带动上模下行，凸模先接触板料，随后材料沿凹模口部发生弯曲、拉伸和增厚流动，最终在闭合位置贴合成型面。

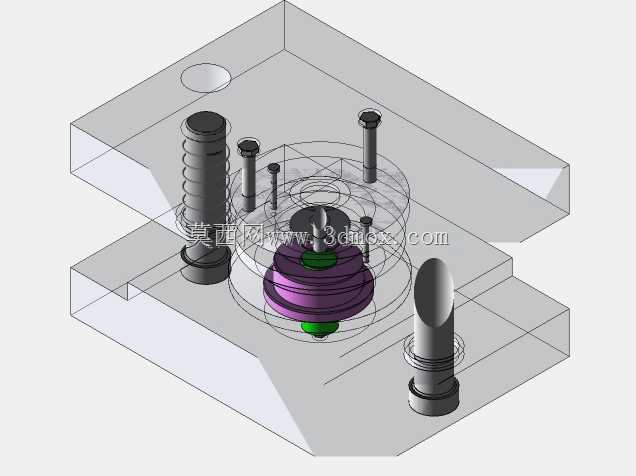

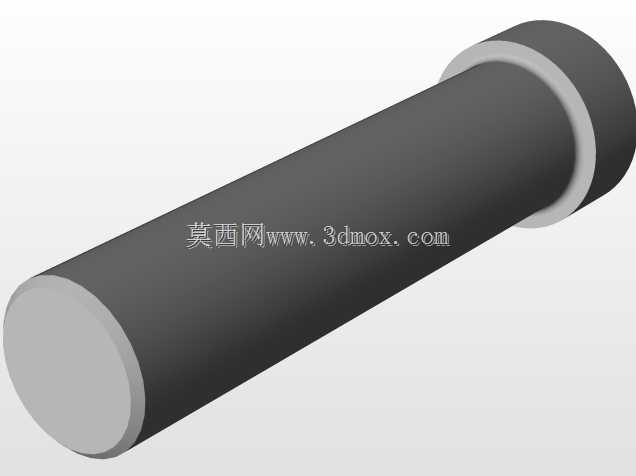

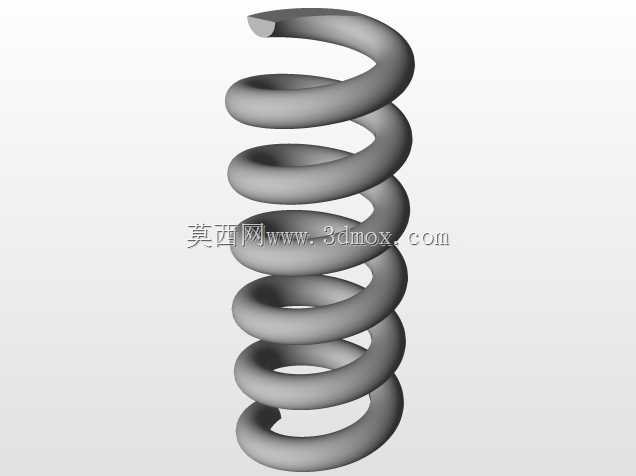

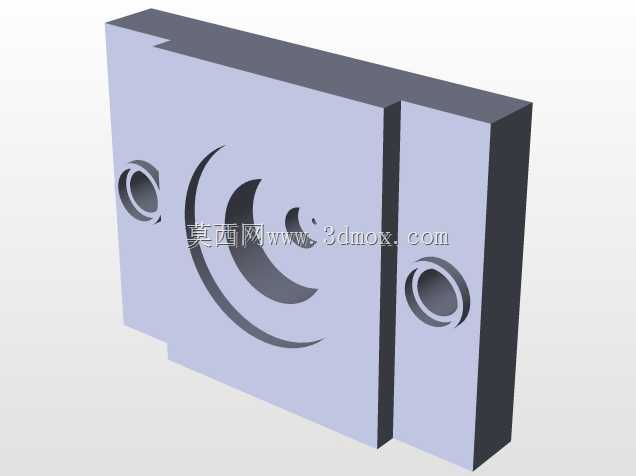

　　从结构拆解来看，上模板承担安装凸模、固定卸料和传递压力的作用，下模板则容纳凹模、定位件和顶出元件。图中多根长短不一的紧固件用于把模板、固定板和垫板连成刚性整体，装配时需要控制螺钉预紧顺序，避免单侧受力造成模面偏移。左侧带弹性元件的立柱结构可在开模后提供卸料力，防止成型件包在凸模上；下方绿色弹性顶件块则在成型结束后把工件从凹模型腔中托出，减少人工取件对型面的磕碰。

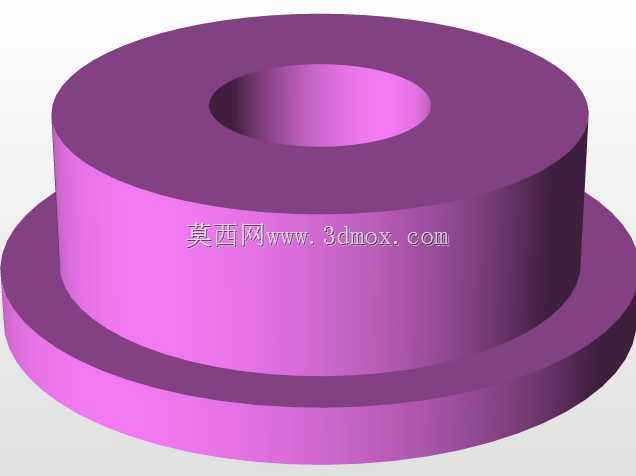

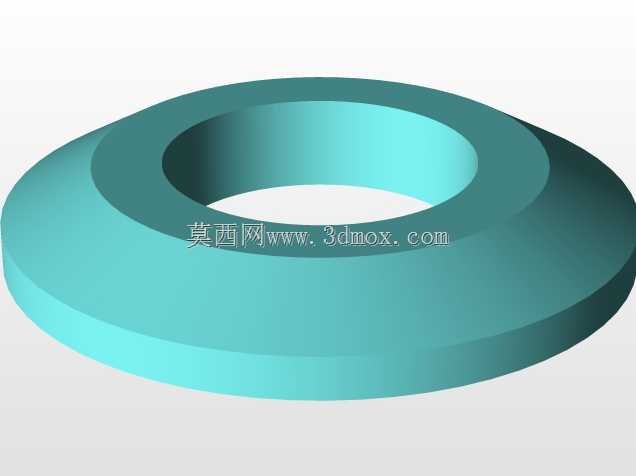

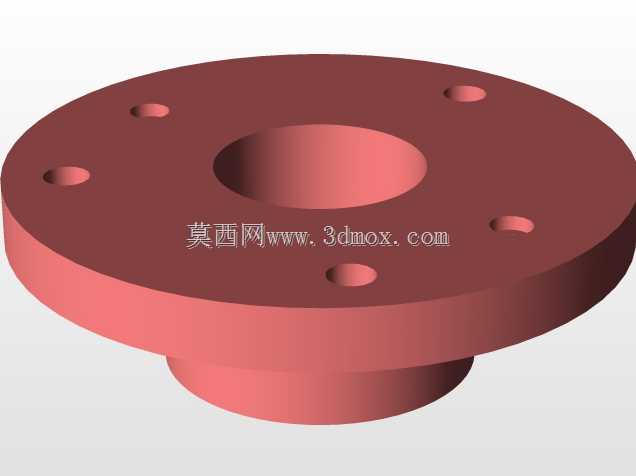

　　设计这类工装时，首先要依据零件壁厚、材料屈服强度和拉伸深度判断属于浅拉深、压印还是局部胀形。凸、凹模之间的工作间隙不能简单取板厚原值：转角处材料流动剧烈，间隙过小会拉伤表面甚至挤裂，间隙过大则容易起皱、轮廓回弹。模型中部紫色成型区域对应工件的主要变形区，型面过渡采用连续圆角，避免台阶突变造成应力集中；周围环形压料面用于控制材料流入速度，配合弹性压边力，让法兰区材料按需要向型腔内部补给。

　　模架外形需要服从压力机安装边界。上、下模板的长宽尺寸要小于工作台面有效装夹区，并留出压板、T型螺栓和送料空间；模板厚度则按闭合高度、承压面积和螺钉埋入深度确定。闭合高度必须与设备装模高度匹配，既要保证滑块在下死点时模具完全合严，也要留出安全余量，防止过度压紧。导柱布置在非操作侧或四角时，还要考虑取放料方向，不能让导柱与送料机械手、条料或人工操作发生干涉。

　　成型工作零件的材料和热处理通常按批量选择：小批量试制可采用加工性较好的合金工具钢，大批量连续生产则选用高耐磨模具钢，并对凸模、凹模刃口和圆角进行硬化处理。型面加工后需要抛光，沿材料流动方向降低摩擦阻力；凹模入口圆角尤其关键，它直接影响板料能否平顺进入型腔。定位结构不宜过度约束，应围绕坯料外形设置可靠挡料点，同时允许材料在压形过程中有微量收缩，避免定位销把板料锁死。

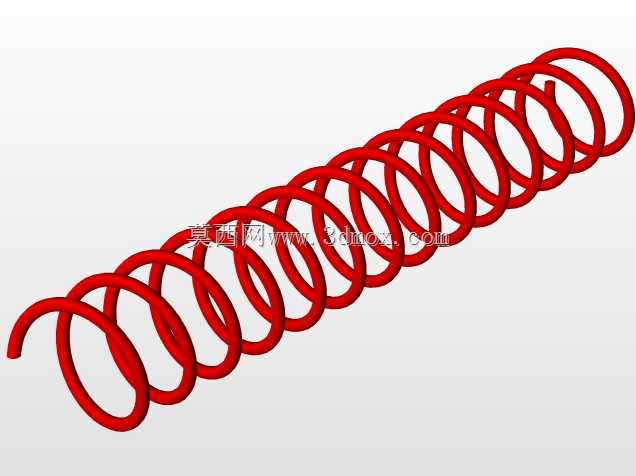

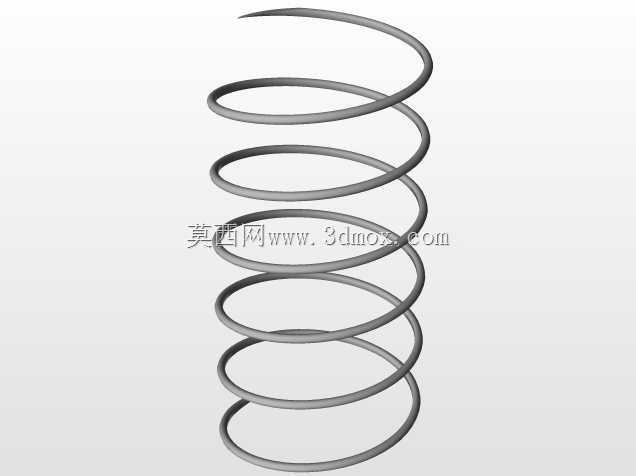

　　在三维建模阶段，需要把模板、固定板、垫板、凸模、凹模、导柱、弹性件和螺钉分层装配，检查合模过程中各零件的运动包络。弹性元件的压缩量要在行程范围内校核，不能出现并死或预压不足；顶出块与型腔之间要保留合理配合间隙，既防止卡滞，又避免压料时产生飞边。对于图中这种带明显回转体特征的成型件，还应在工程图中标注关键型面圆角、工作间隙、定位基准和模具闭合状态，方便加工、装配和试模时按同一基准修正。

　　试模阶段通常先以较低压力验证板料定位和合模顺序，再逐步调整压边力与顶出力。若工件侧壁出现开裂，说明材料流入阻力过大或圆角偏小；若法兰边起皱，则要增强压边约束并检查间隙均匀性。整套结构的价值在于把材料塑性变形、弹性卸料、导向对中和机床安装边界整合在同一模架内，使冲压件在重复开合过程中保持稳定的尺寸和外观质量。
