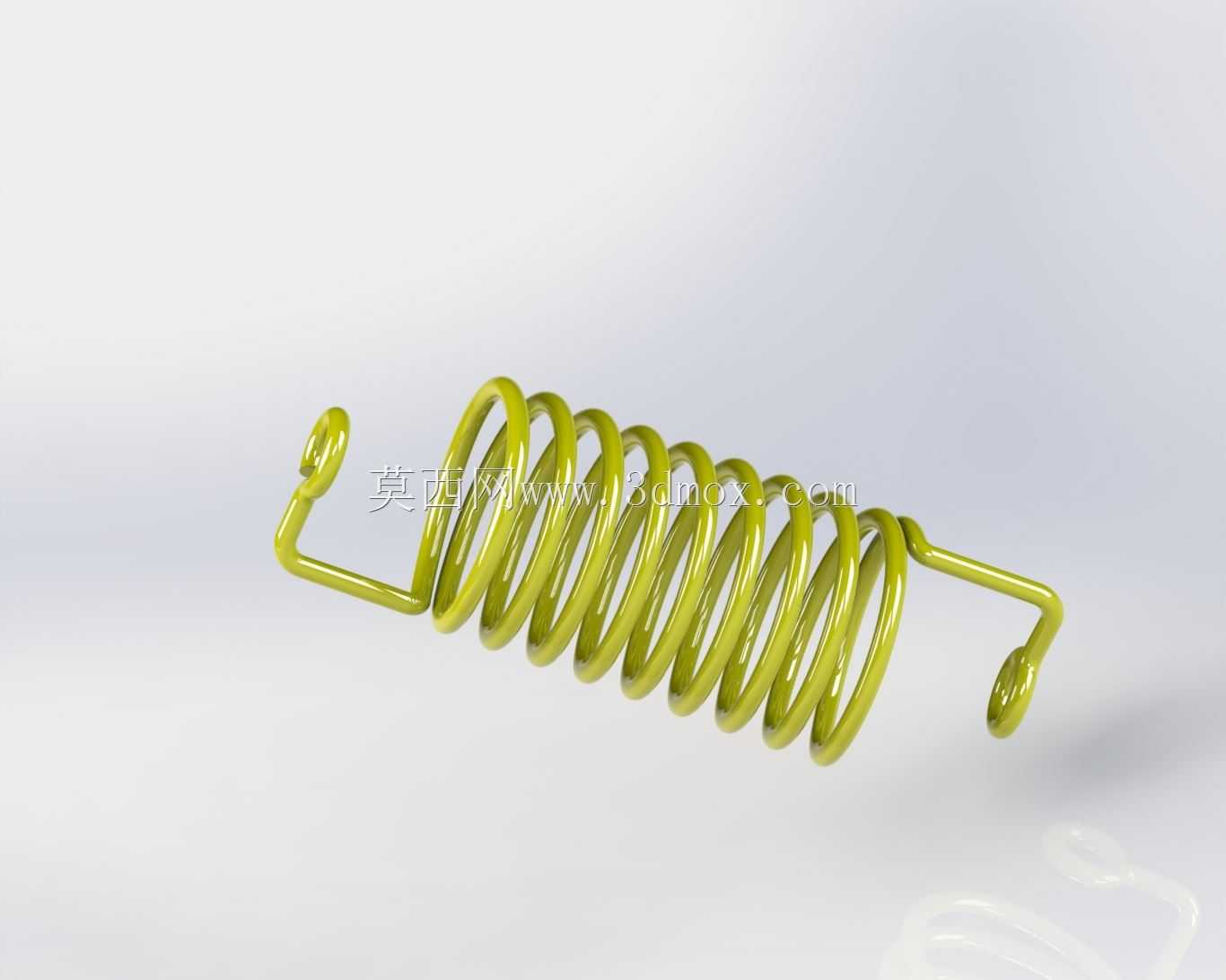

这套实验装置面向弹性元件与阻尼元件的动态力学性能验证场景,核心用途是对圆柱螺旋弹簧、液压阻尼器、橡胶减震垫这类隔振缓冲零件开展受控激振试验,通过可重复的加载工况采集被测件在不同激励频率、不同位移幅值下的响应数据,进而反推弹簧实际刚度、阻尼系数、动静态特性偏差,为隔振系统选型、悬架参数匹配、减震结构优化提供实测依据。这类测试需求常见于车辆悬架部件来料抽检、精密设备隔振垫性能核验、乐器减震支架调校以及高校力学实验室的动态特性教学验证环节,区别于大型万能材料试验机的静态拉压测试,该装置侧重往复激振下的动态表现,能够复现零件在实际运行中承受的周期性振动工况。

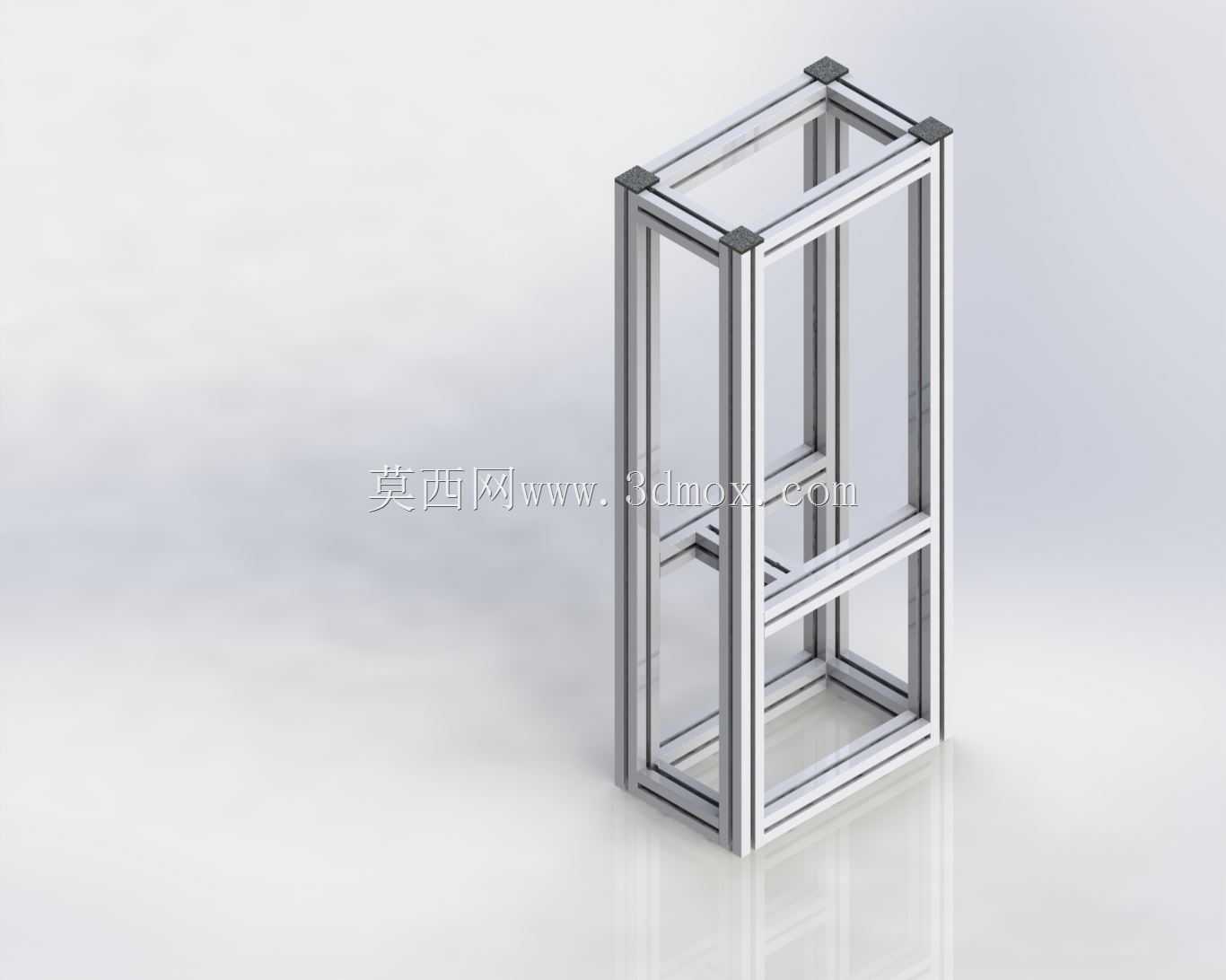

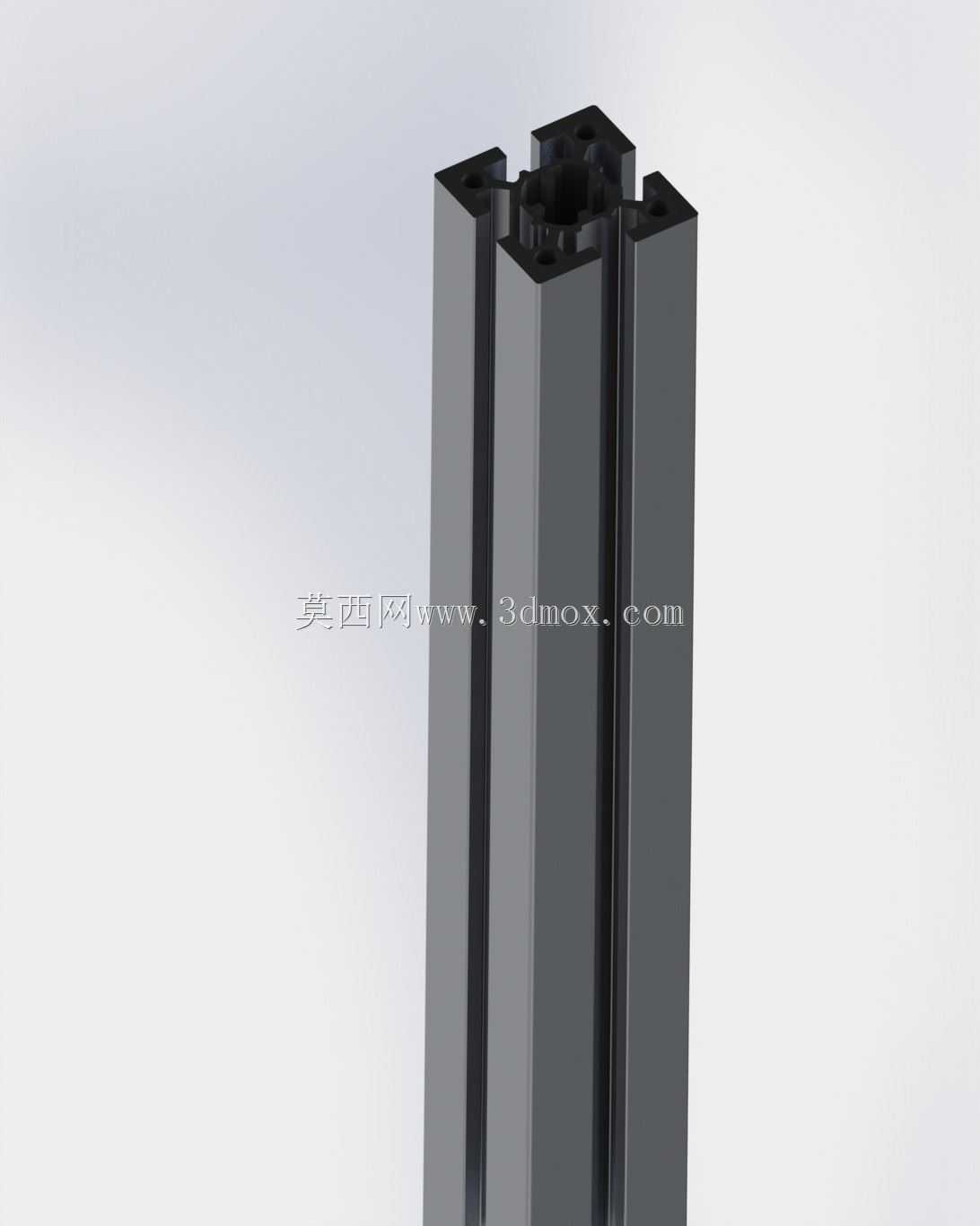

机架主体采用标准工业铝型材拼装而成,型材截面选用40系列方管,通过角件与内置螺栓完成锁紧,整体框架为长条形卧式布局,长度方向预留了直线滑台的全行程空间,宽度方向容纳激振电机与被测夹具的安装位,高度方向分层布置动力端与测试端。铝型材框架的优势在于装配无需焊接,后期调整激振点高度、更换夹具安装位置时只需松开T型螺栓即可重新排布,框架四周预留的槽道也方便走线、安装传感器支架与安全防护挡板,框架底部可搭配脚轮或调平脚垫,落地后调整支脚高度即可保证激振轴线与滑台运动方向的平行度,避免额外侧向力影响测试精度。

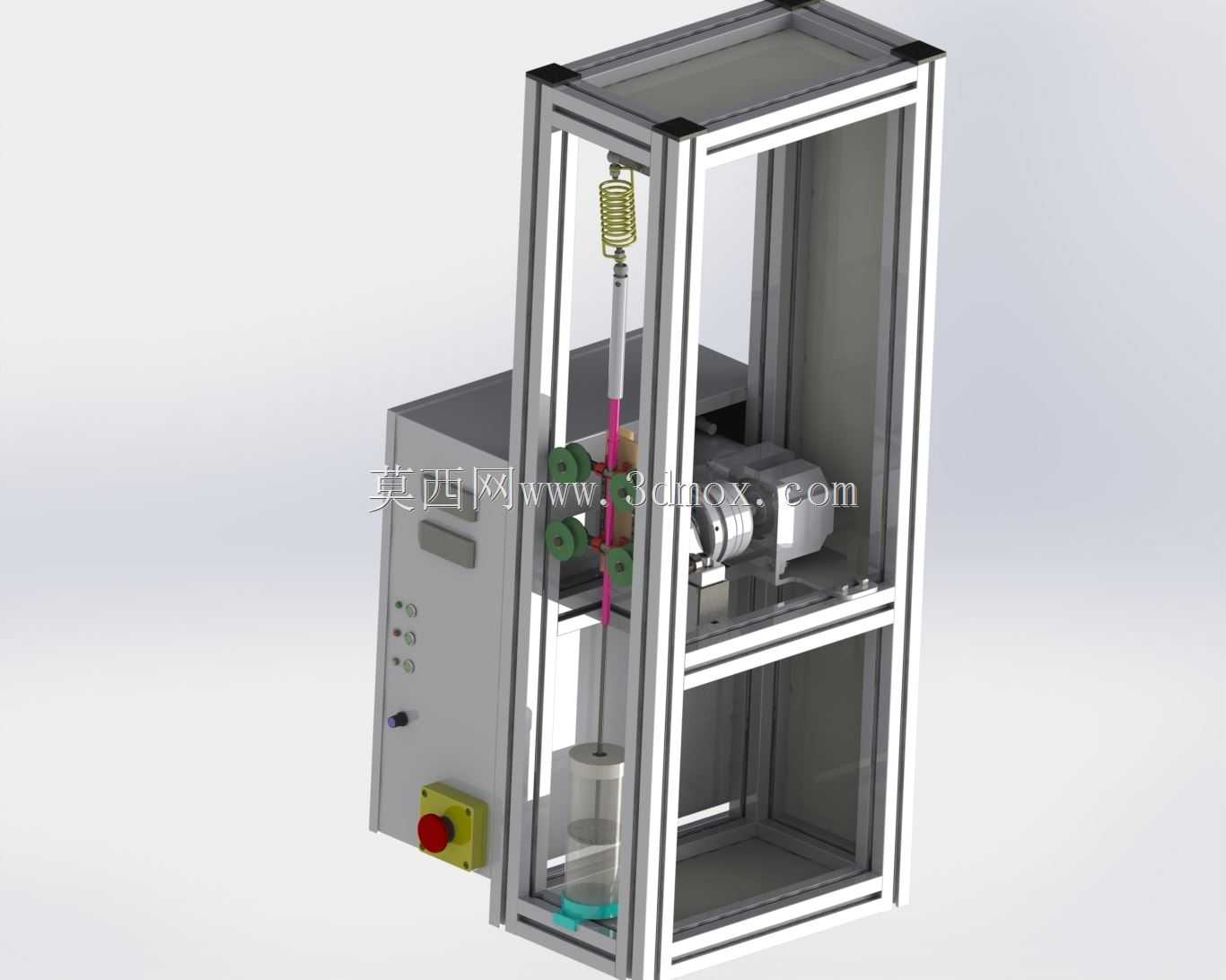

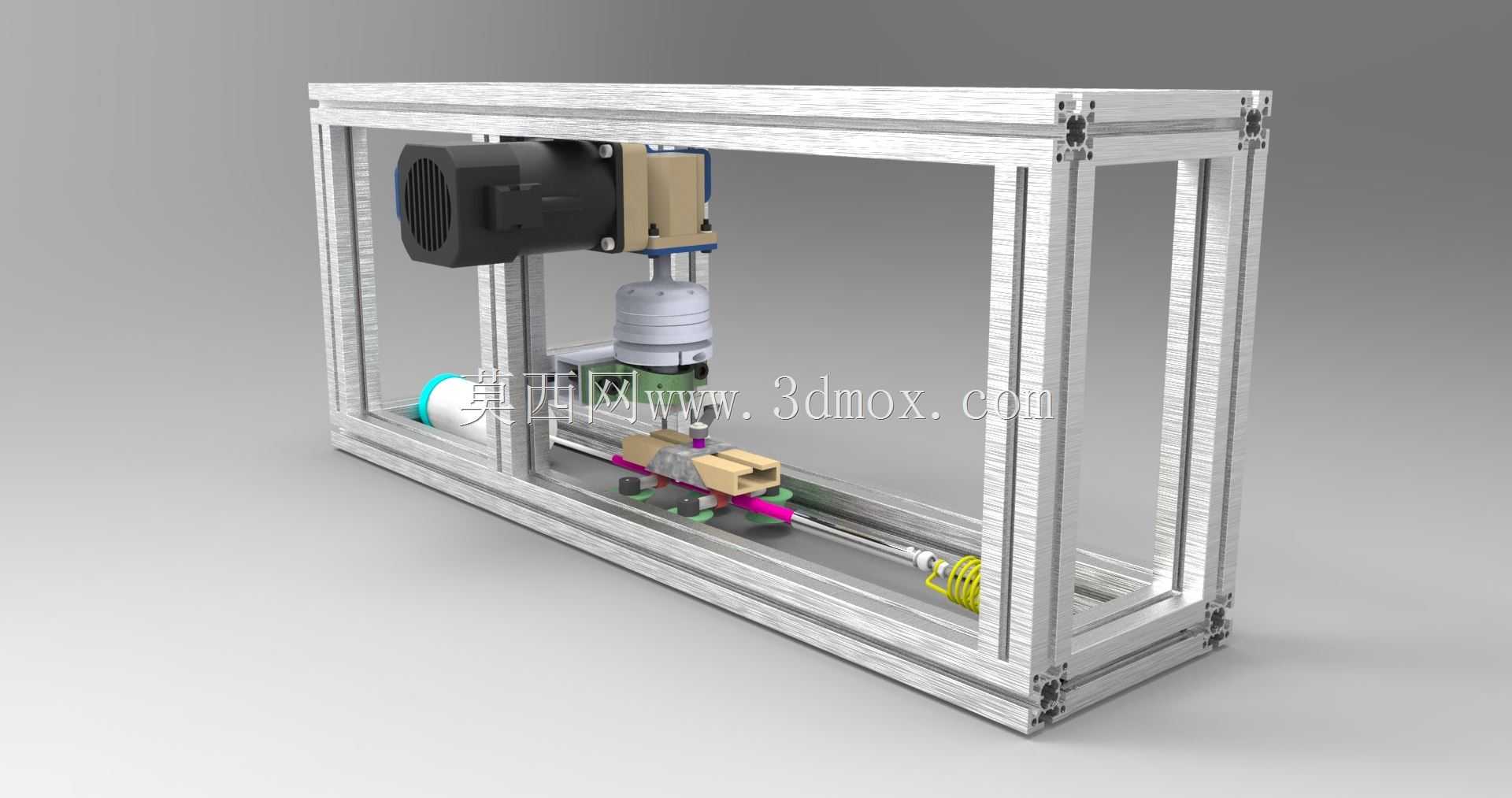

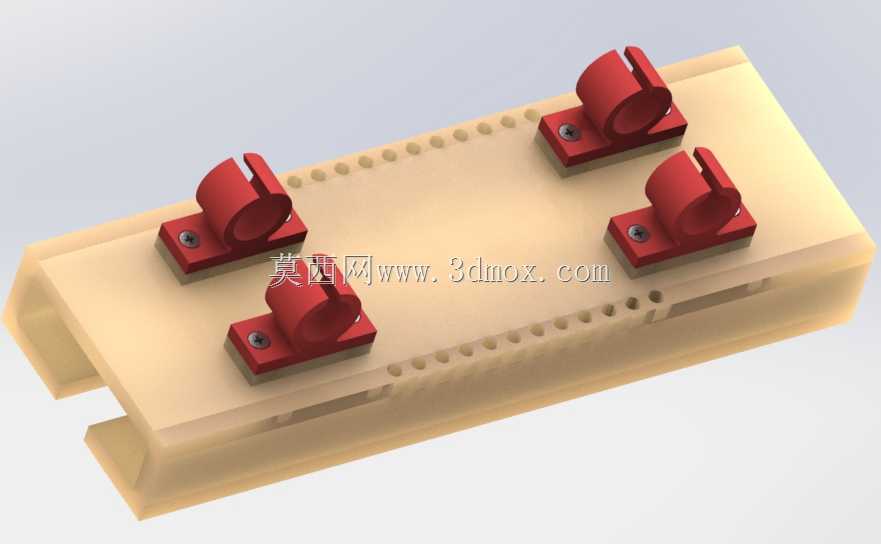

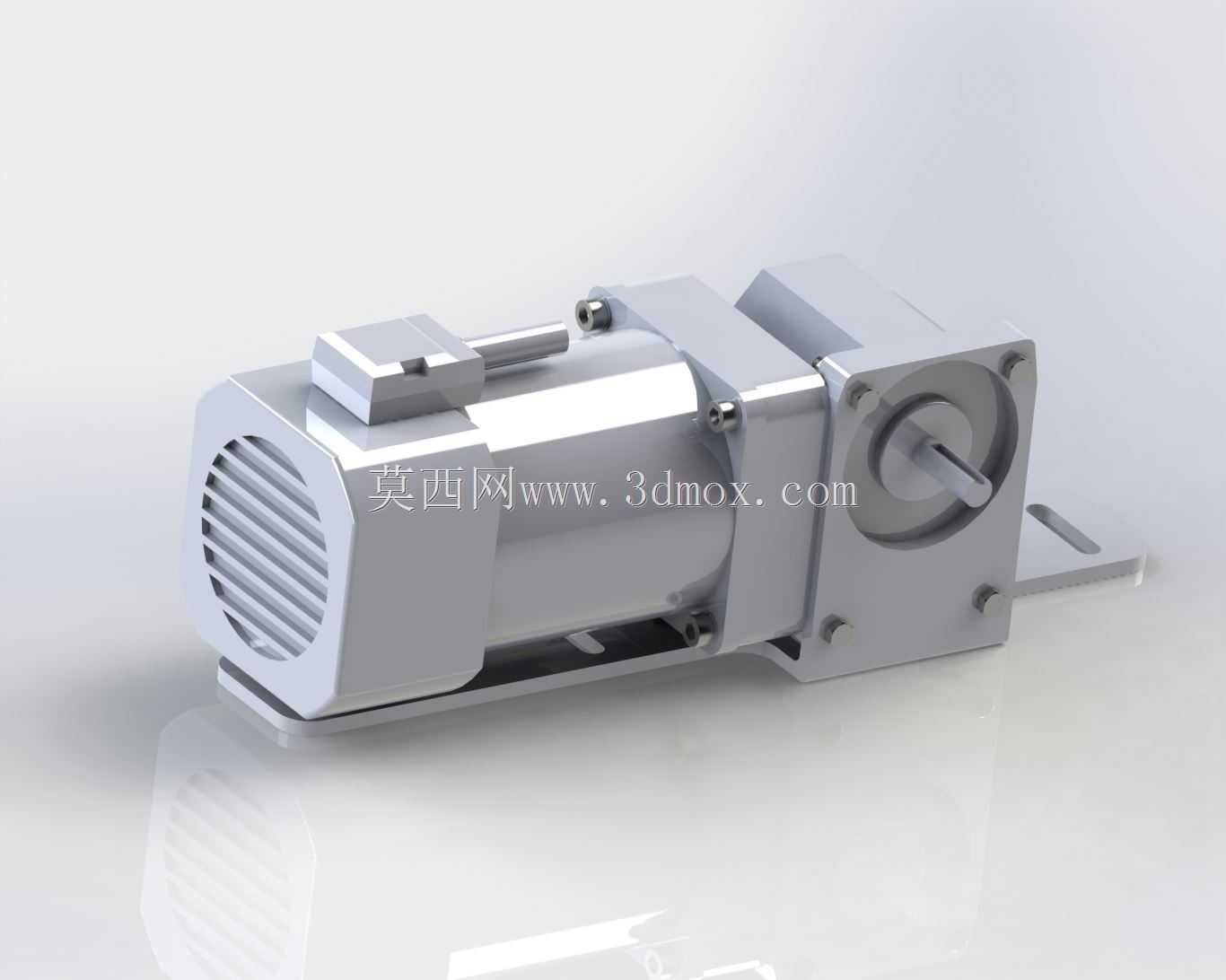

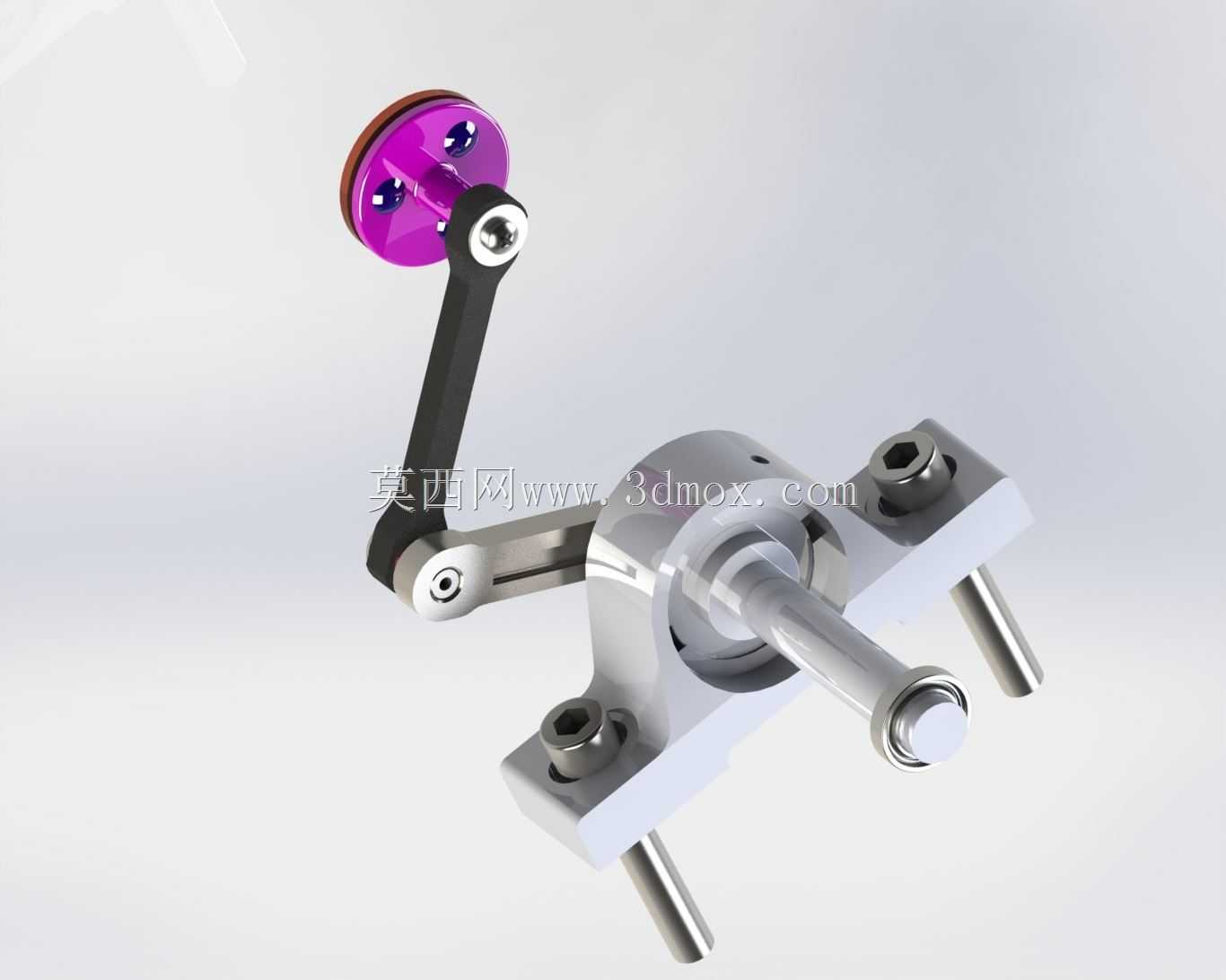

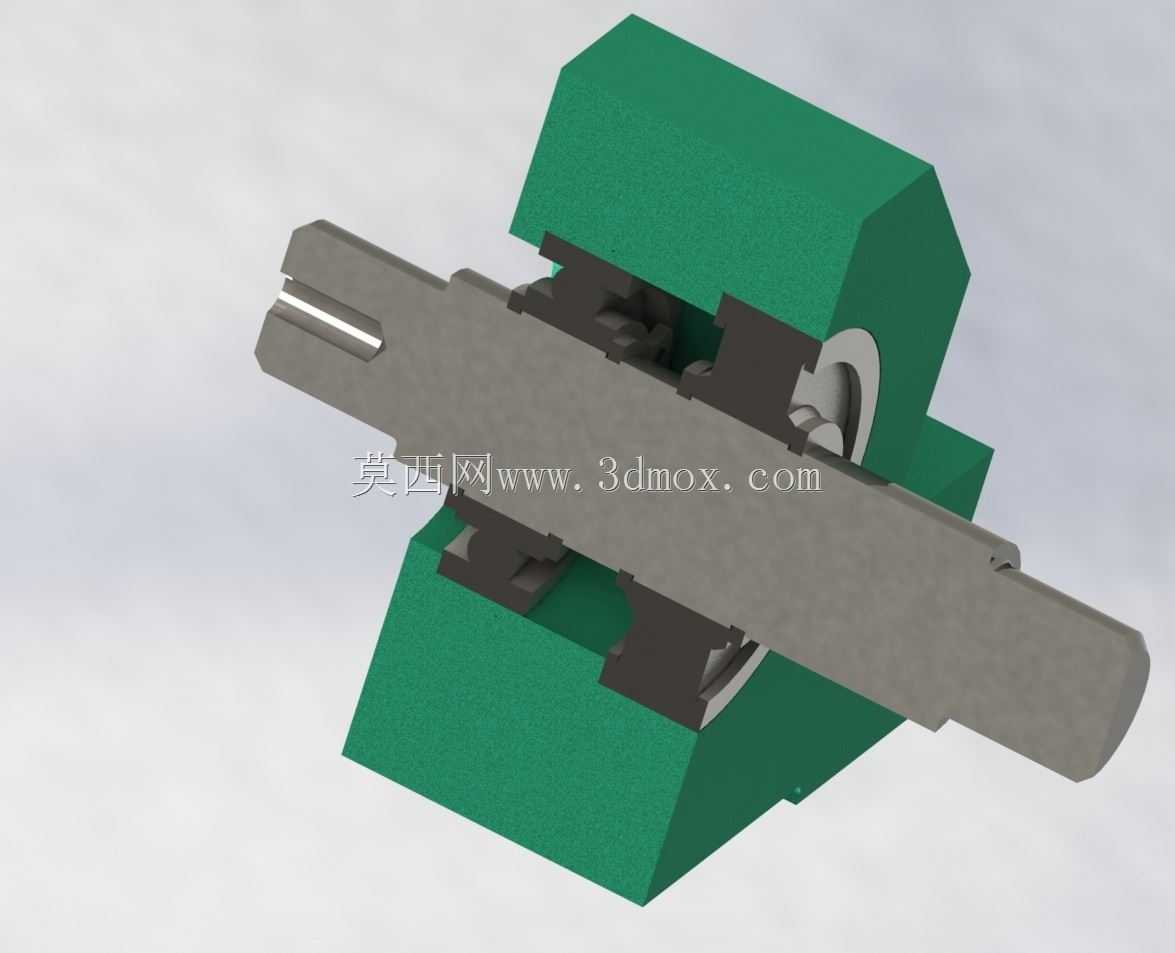

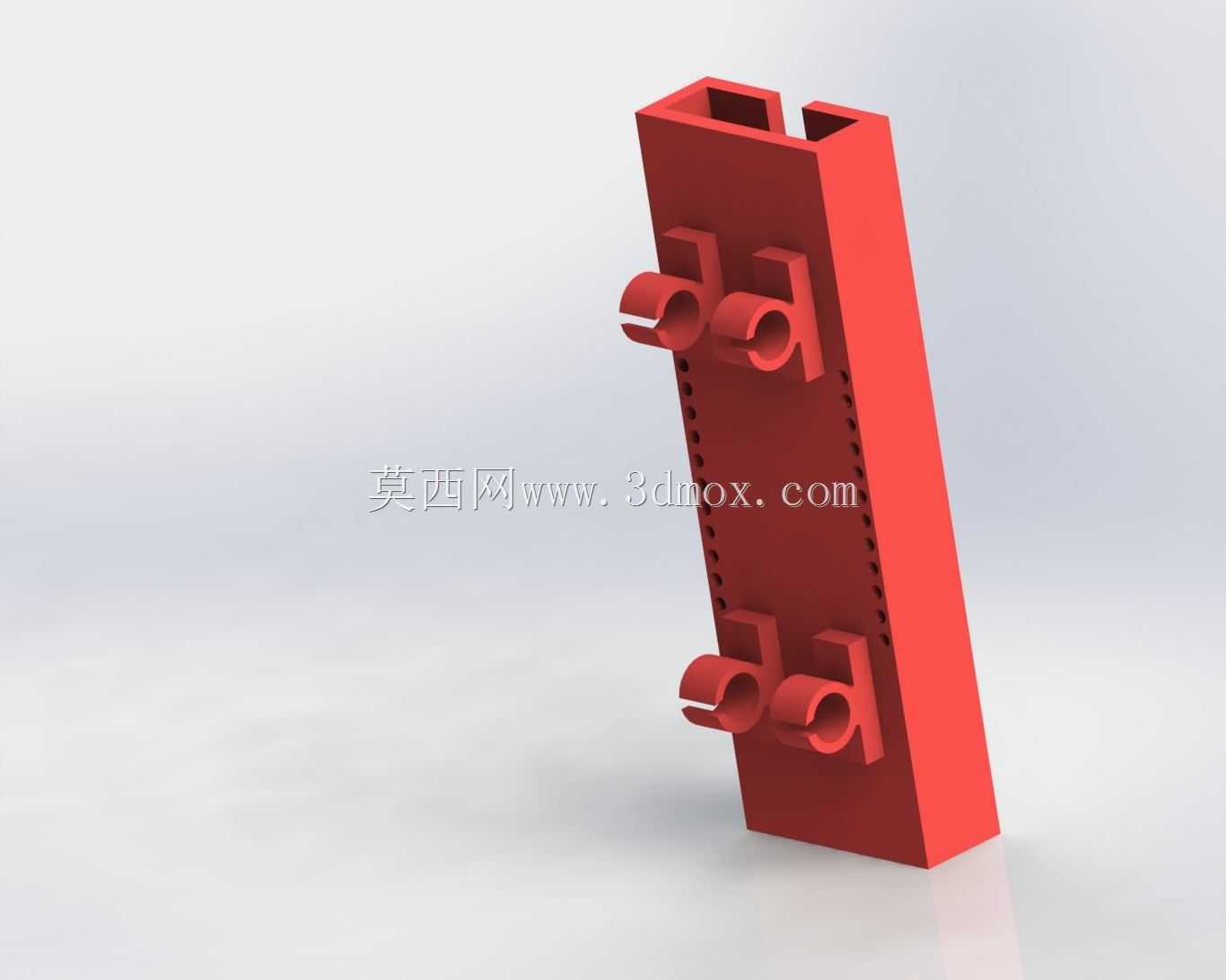

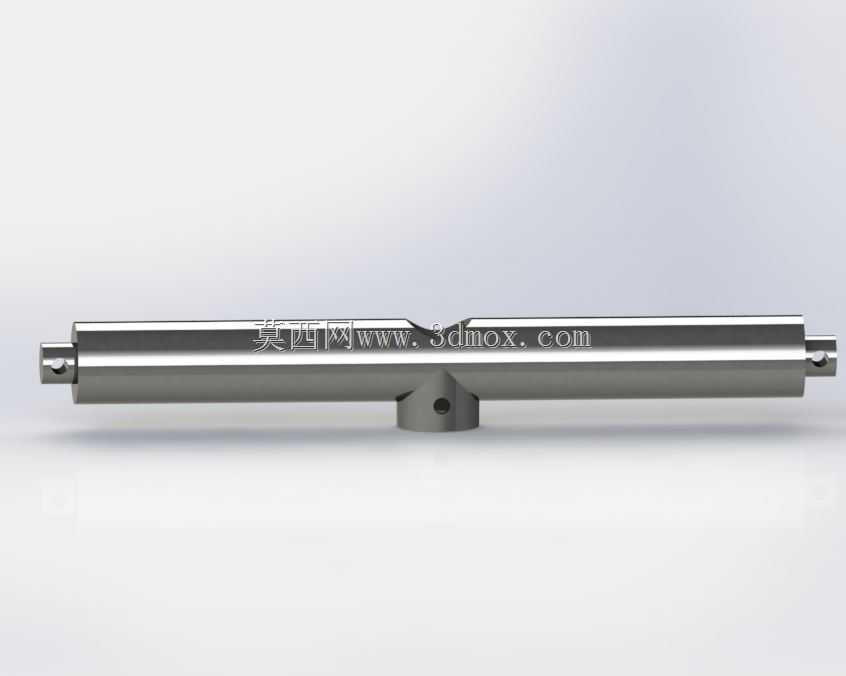

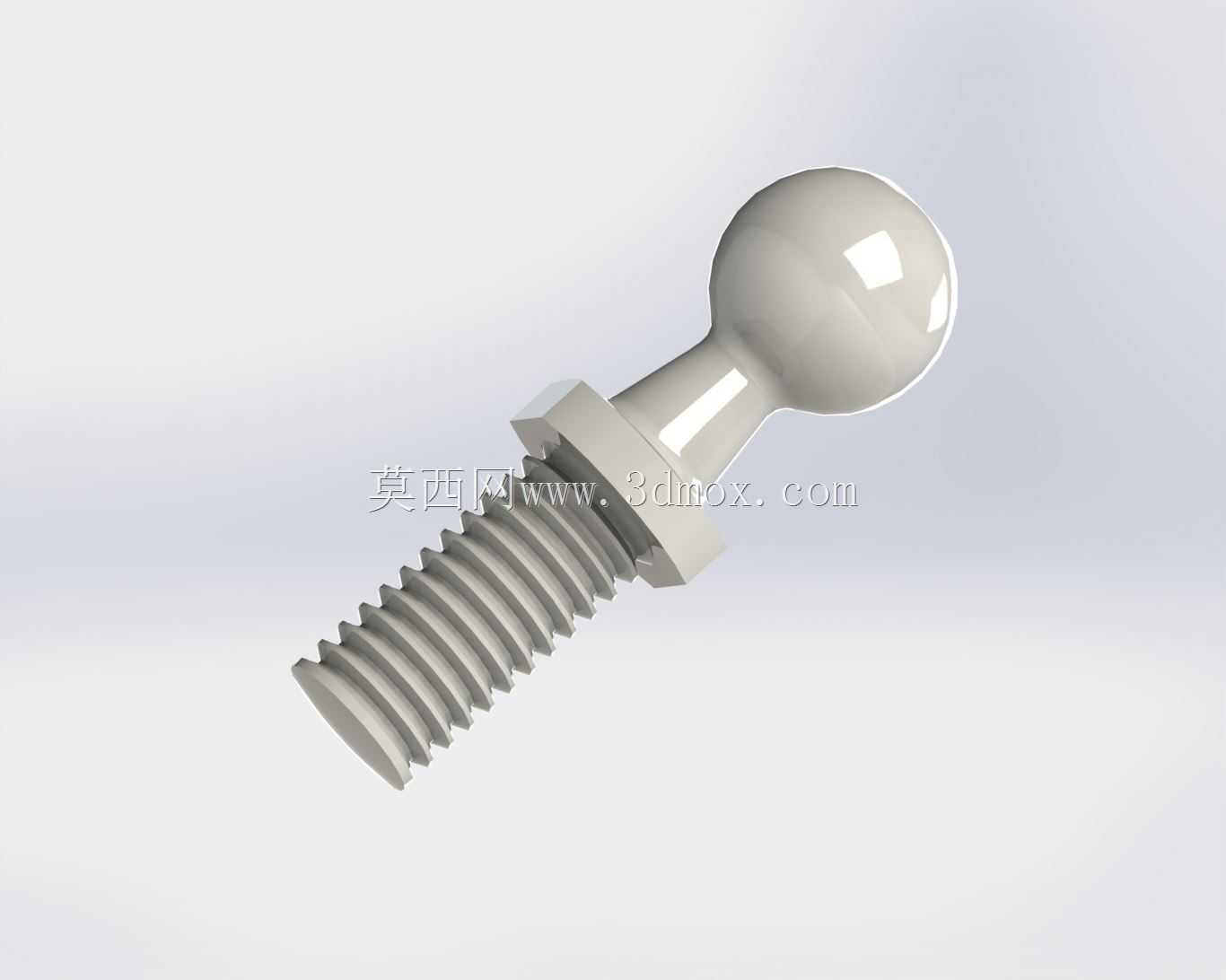

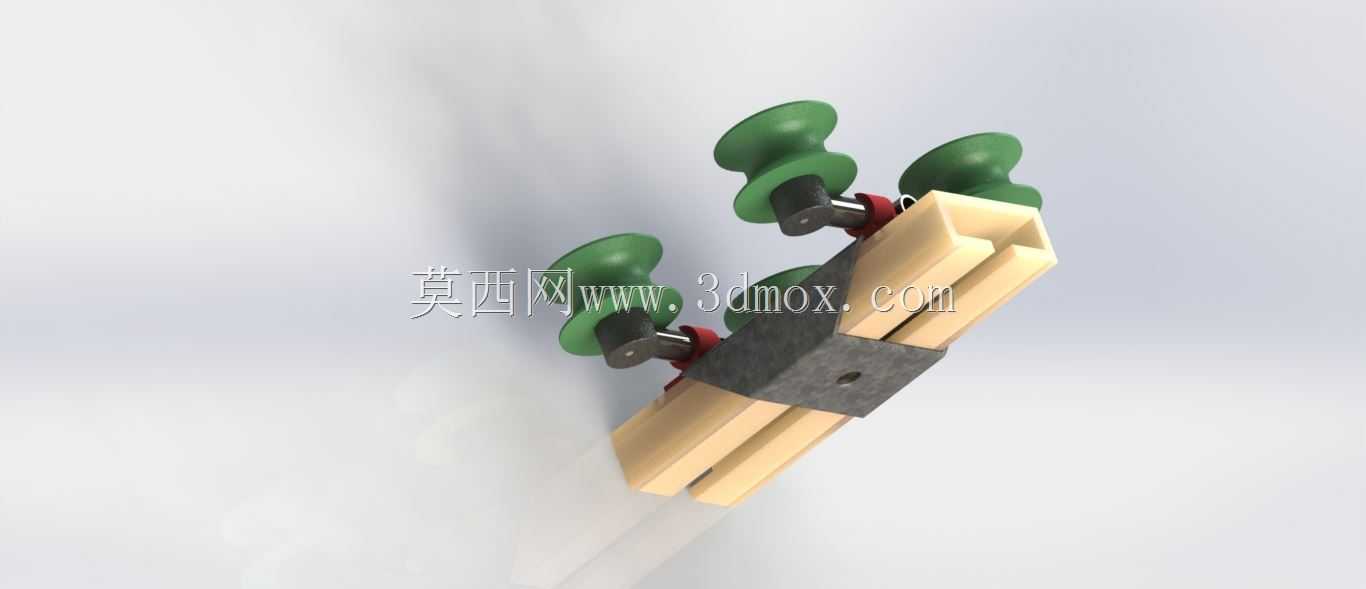

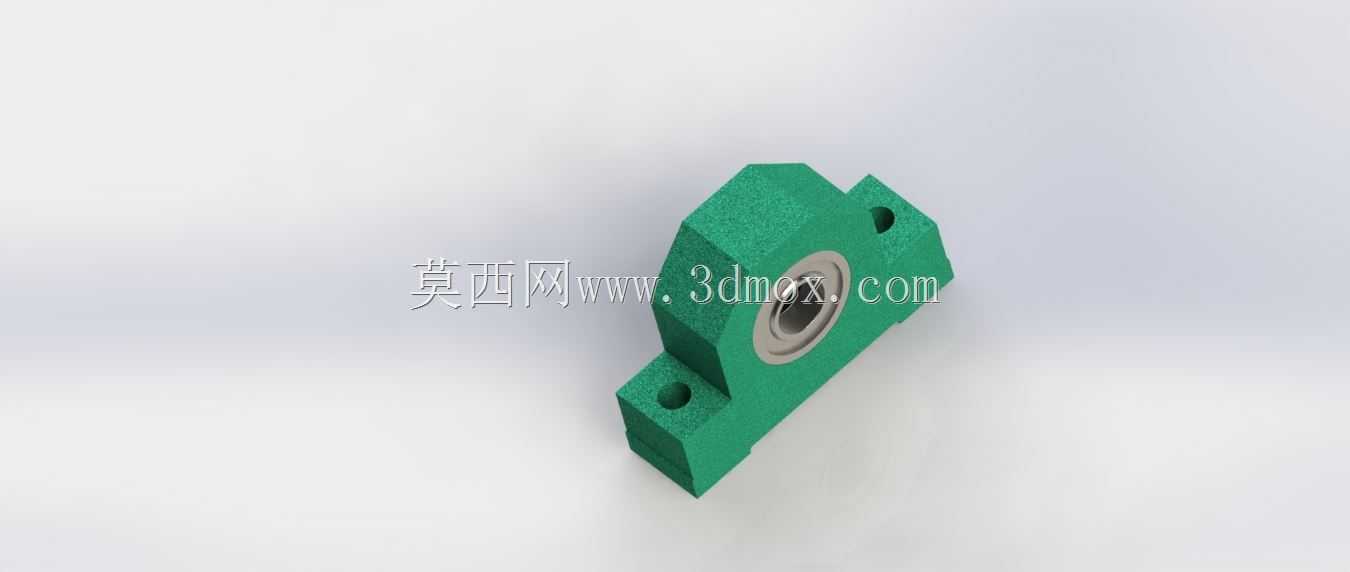

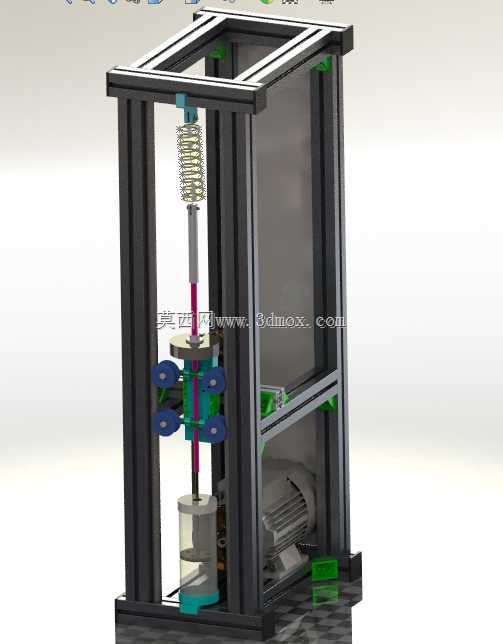

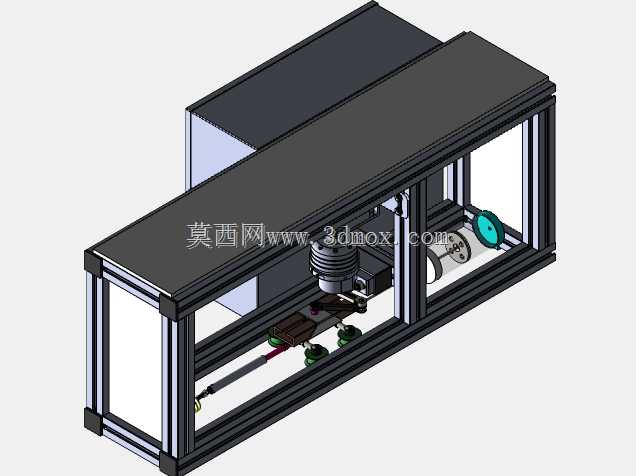

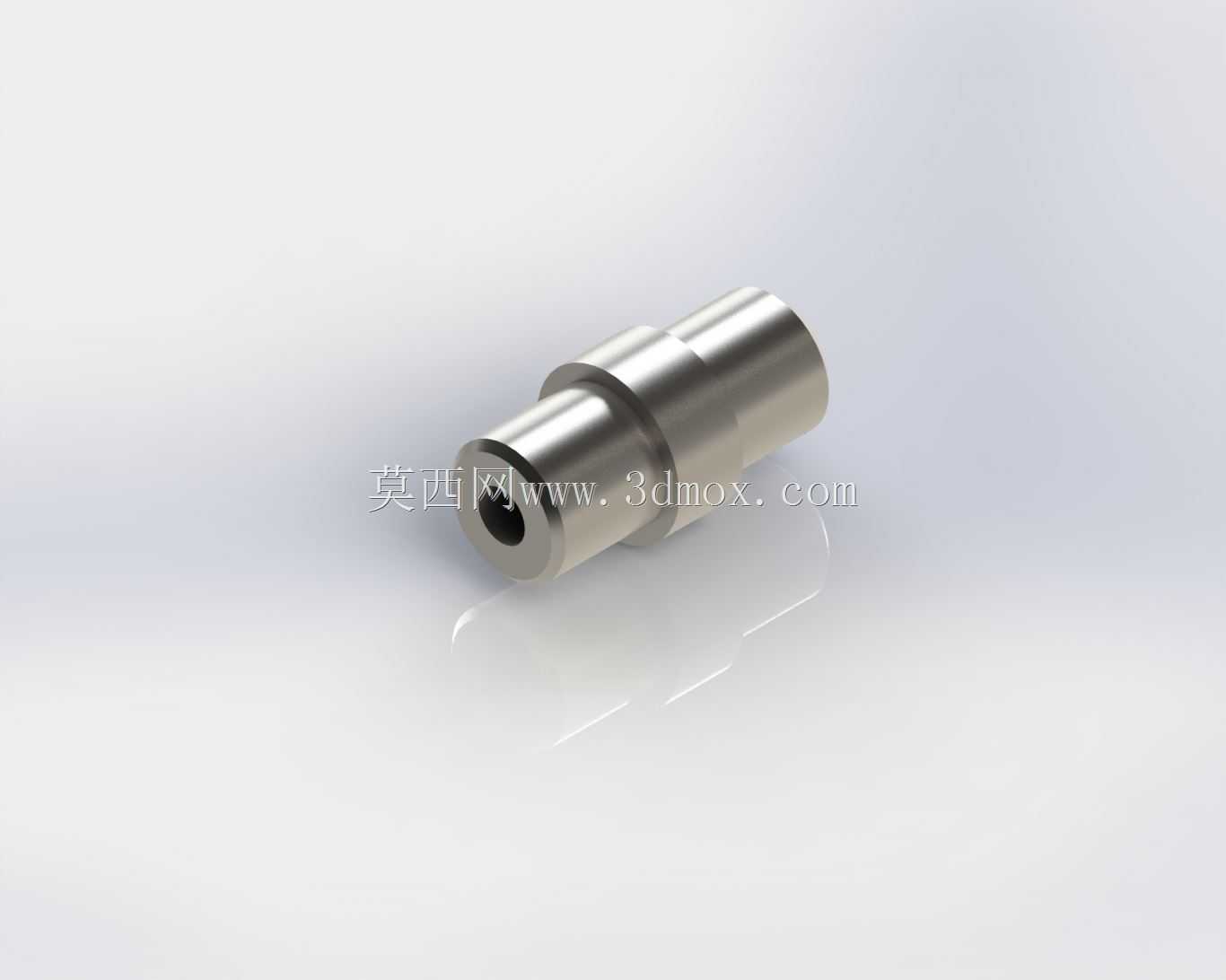

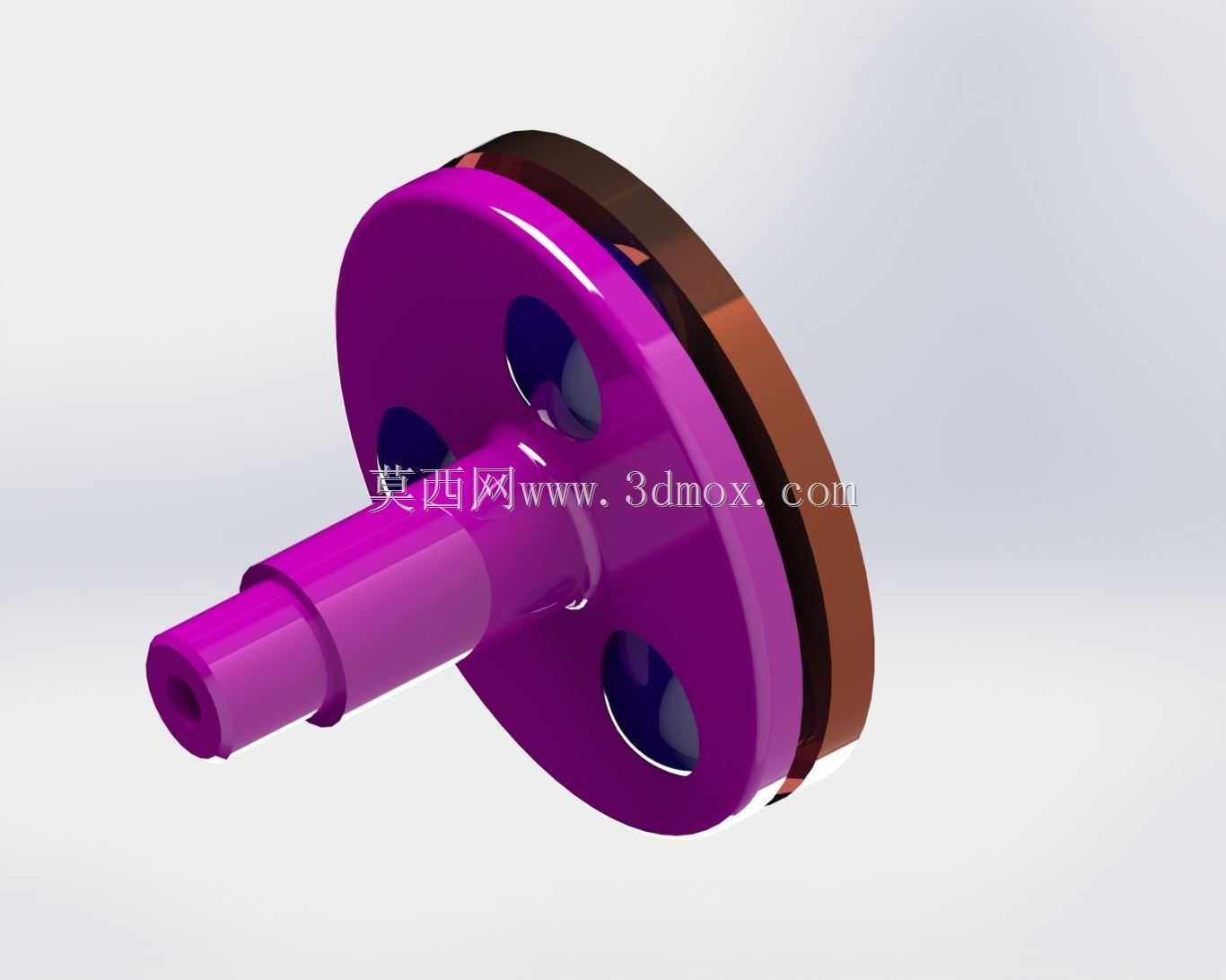

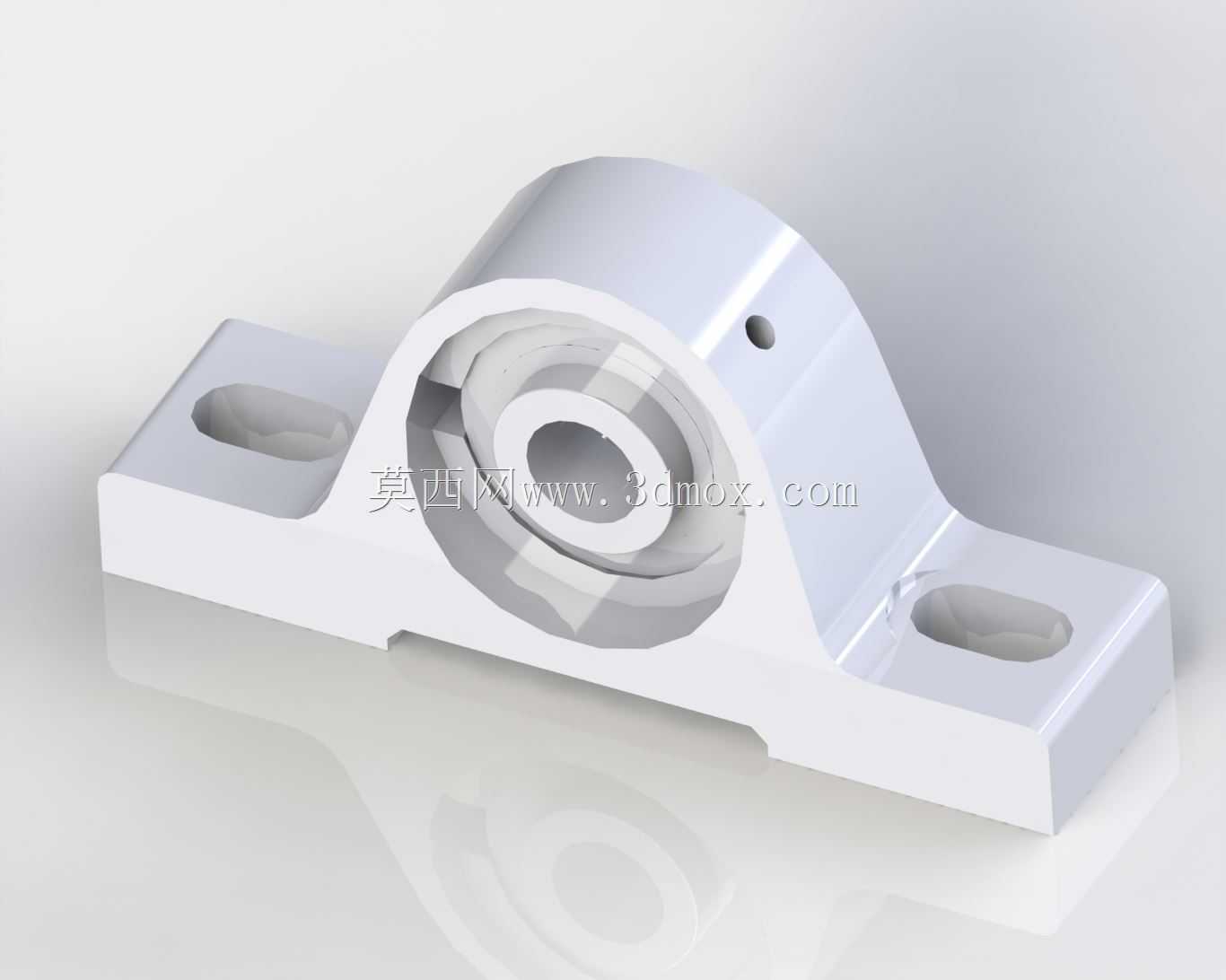

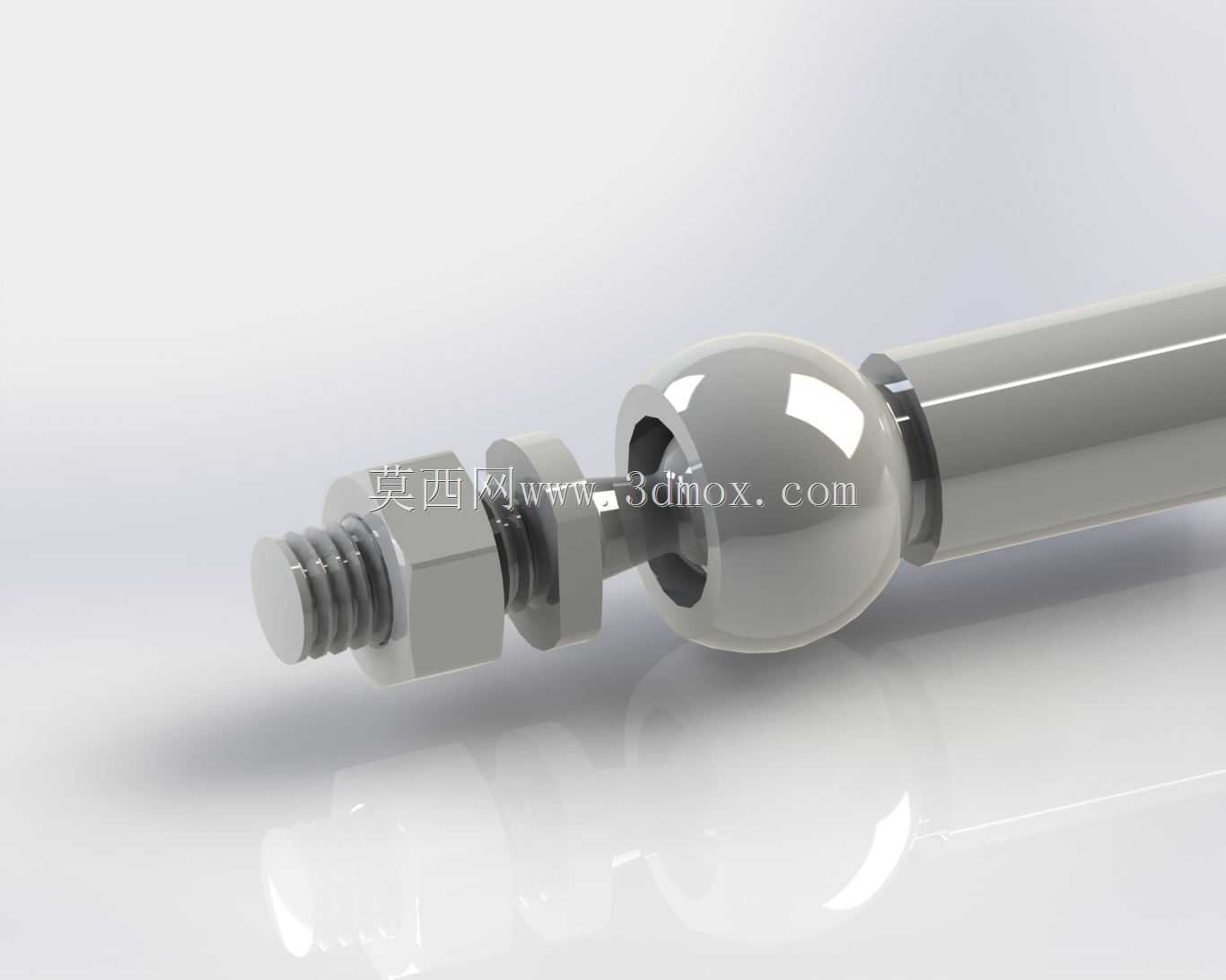

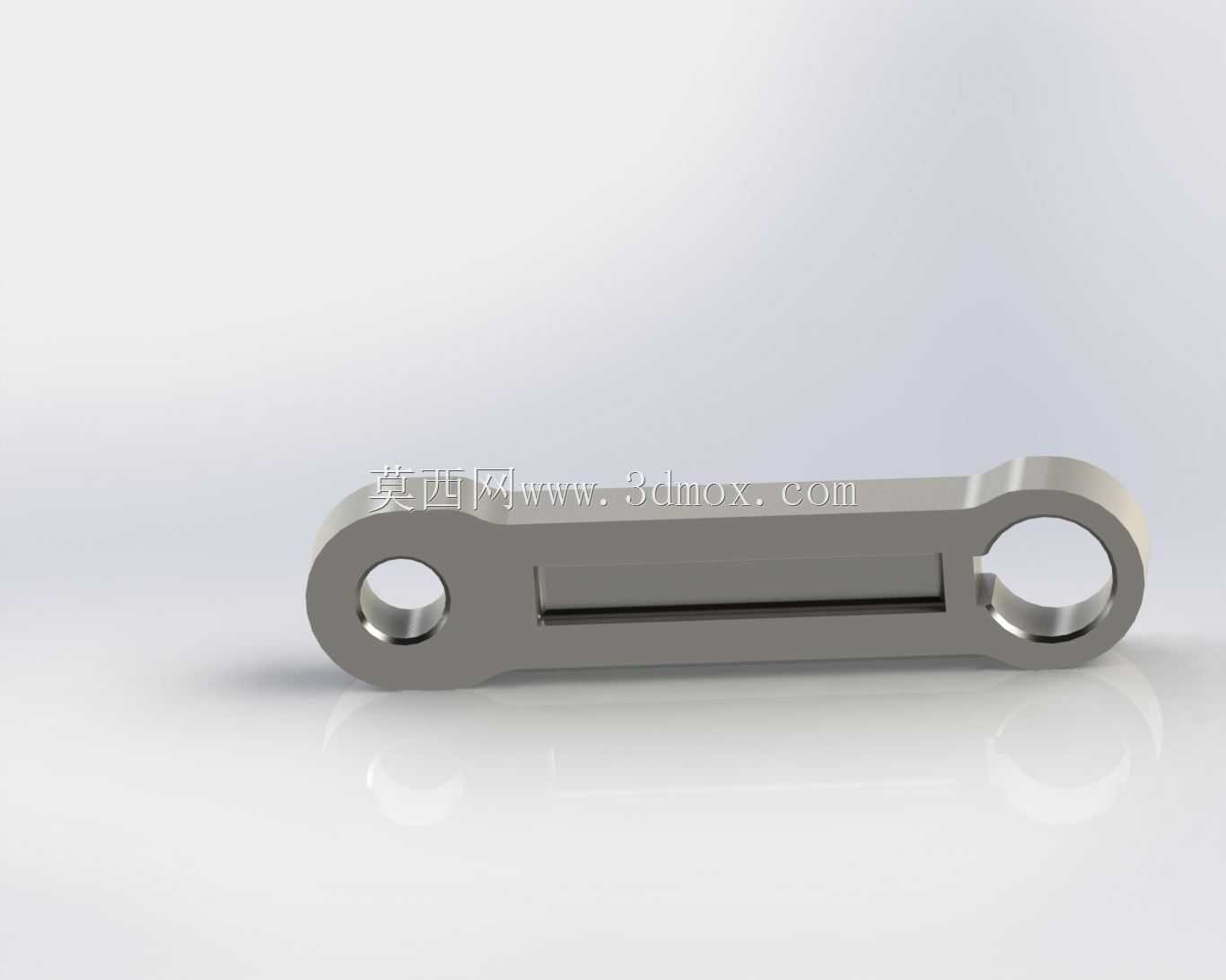

动力端采用卧式异步电机提供旋转输入,电机通过安装座固定在框架上层横梁,输出端连接偏心激振机构,将旋转运动转化为设定幅值的往复直线振动,激振端下方衔接力传感器与压头,直接向被测弹簧或阻尼器施加轴向动态载荷。被测件安置在中部滑动夹具上,夹具沿两根平行直线导轨做定向滑移,导轨副选用滚珠直线导轨,滑座与定制夹具板连接,夹具板上设计了可更换的V型块与压板,能够适配不同外径的弹簧、不同安装孔距的阻尼器,装拆时松开快压压板即可更换试样,无需反复拆卸导轨。滑台行程末端布置限位块与缓冲垫,防止激振幅值超限后滑块冲出导轨,框架下层还预留了配重安装位,可根据测试需求增减配重块调整系统固有频率,避开激振频率区间防止机架自身共振干扰采集结果。

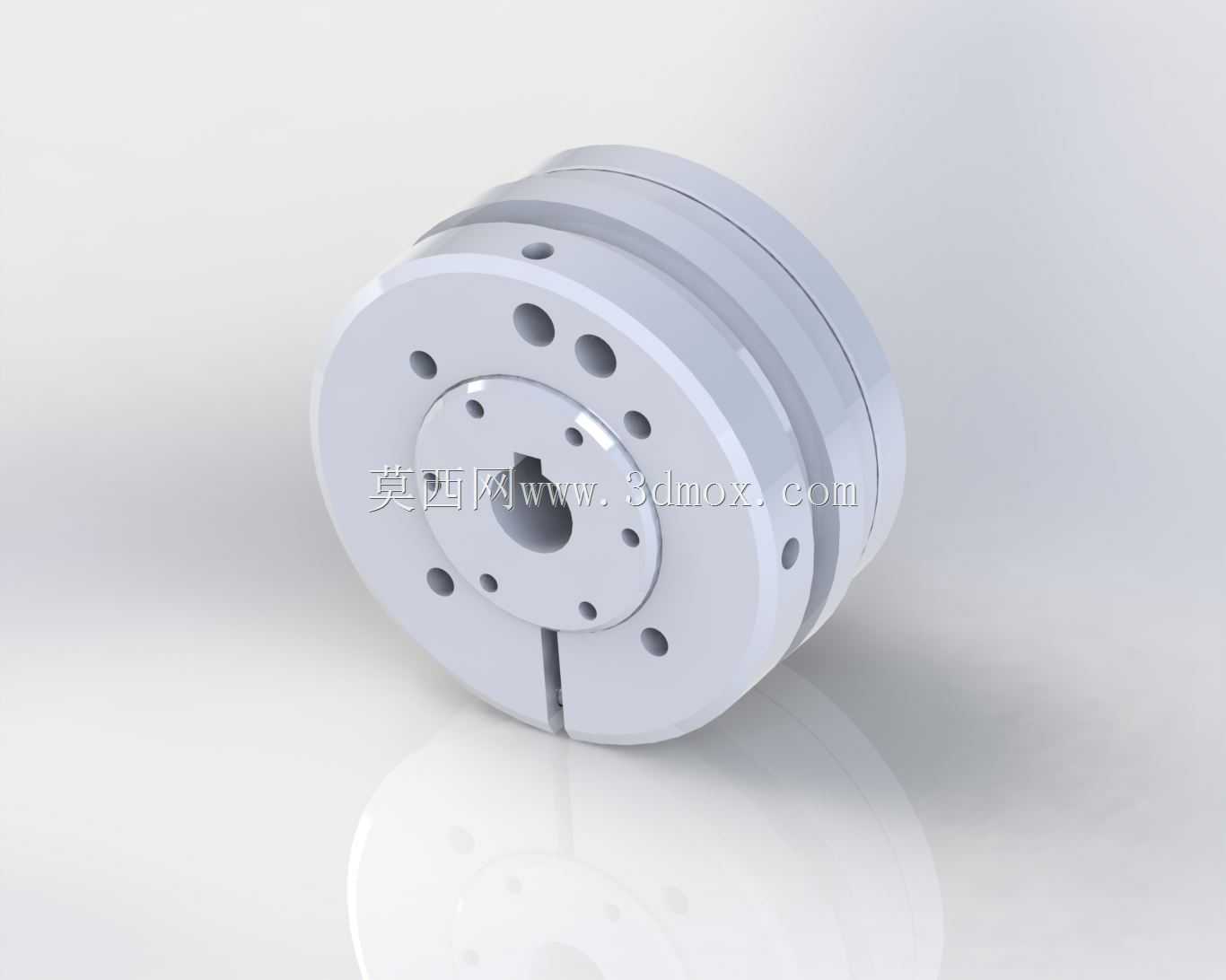

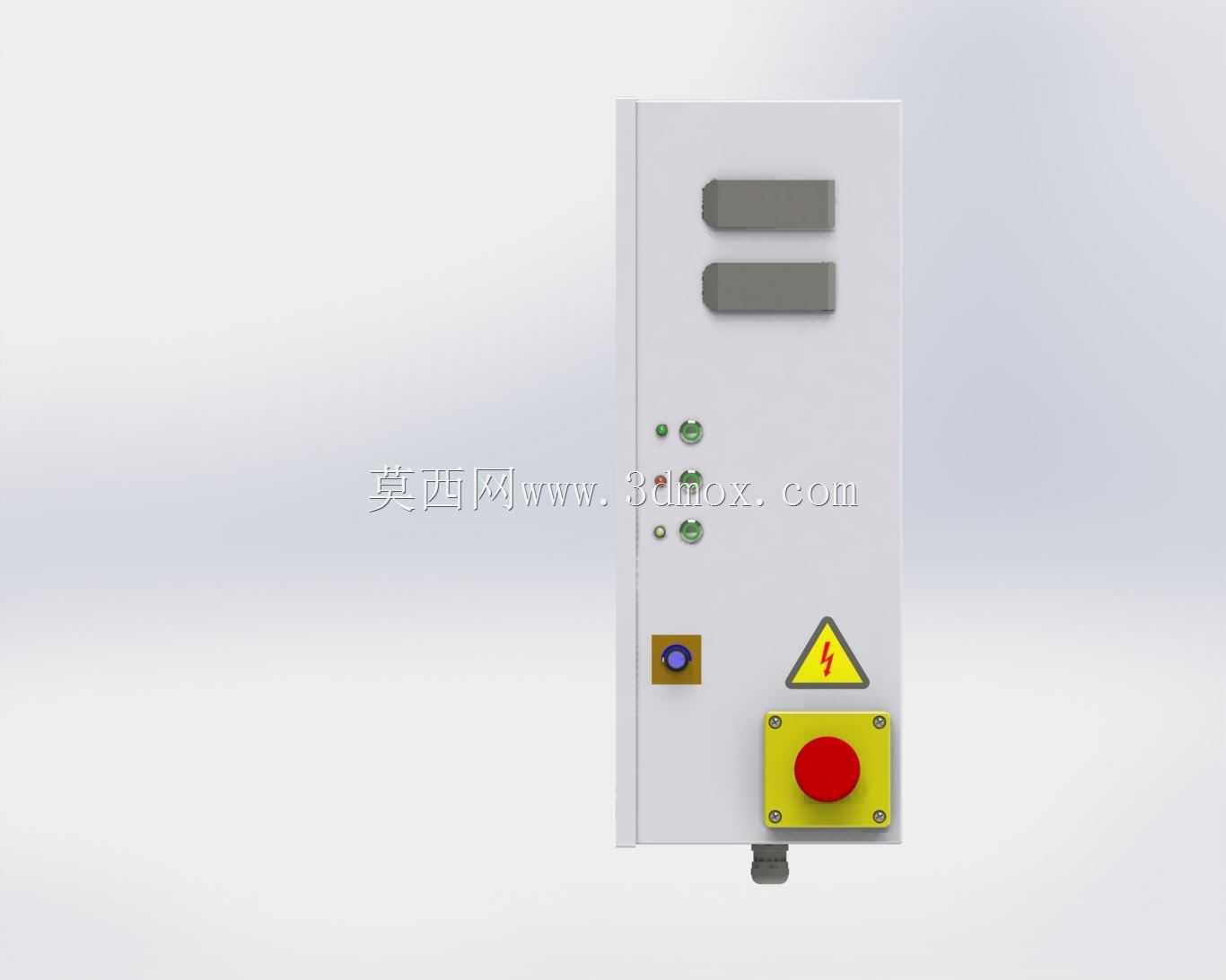

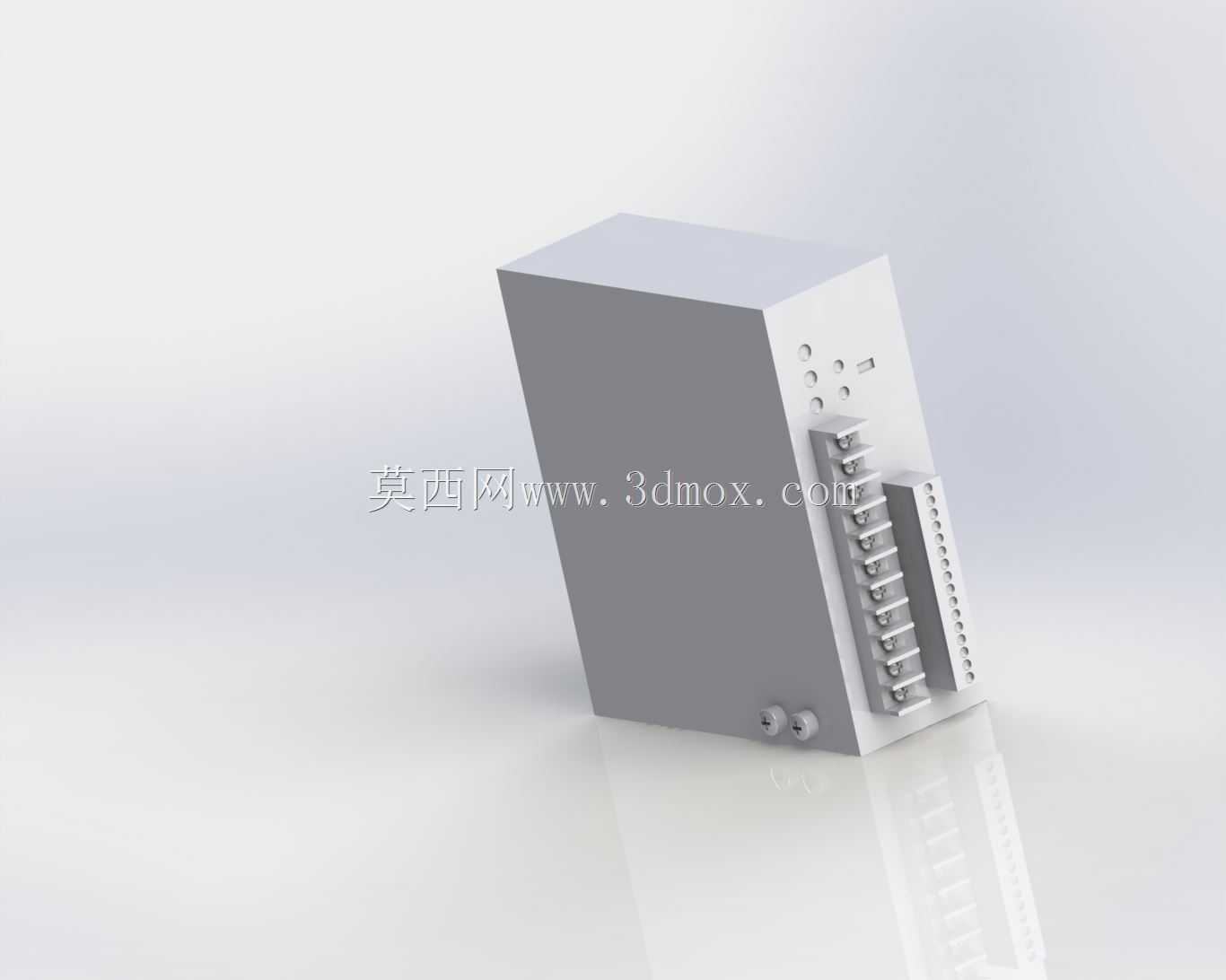

设计过程中首先确定激振力传递路径:电机输出的激振力经由传感器、压头直接作用于被测件,反作用力通过滑台、导轨传递到铝型材框架,因此框架拼接处的角件均采用加强型规格,型材拼接缝处加装定位销,避免长期往复载荷下连接点出现松动位移。激振电机的安装座设计了腰型调节孔,可微调电机轴与偏心机构的同轴度,皮带传动或直联构型可根据测试转速需求切换,低速大激振力工况选用减速电机直连,高频小幅振动工况则可更换高速电机搭配偏心轮。数据采集端的安装位在压头与滑台对应位置分别预留了传感器螺纹孔,可加装位移传感器、加速度传感器,实时采集被测件的压缩量与振动加速度,所有线缆沿铝型材槽道内的走线槽布置,避免运动部件剐蹭线路。
安装边界方面,框架整体占地长度约1.8米、宽度约0.6米、高度约1.2米,周边操作空间需预留至少0.5米的试样装拆距离,顶部无需额外起吊空间,整机放置在平整硬化地面即可,调平后导轨纵向水平度误差控制在0.1mm每米以内。被测弹簧的最大安装高度适配200mm以内,阻尼器最大行程适配100mm,激振频率覆盖低频到中频常用测试区间,夹具可更换设计让装置既能测试小刚度的精密仪器减震弹簧,也能适配车辆悬架用大刚度弹簧与液压阻尼筒,整套结构模块化程度高,后续拓展温湿度环境箱、多工位试样转台也有充足的安装预留空间。
